BURNER PENGERING (DRAYER) AGREGAT UNTUK ASPAL

Pengering (Dryer) pada mesin AMP ( Asphalt Mixing Plant ) Pengering ini berbentuk silinder dengan panjang dan diameter tertentu berdasarkan kapasitas maksimum produksi yang direncanakan per jamnya. Peletakan silinder pengering di atas 2 (dua) pasang bantalan rol putar, serta silinder pengering ini dalam proses pengeringan agregatnya bergerak berputar, melalui roda gigi sekeliling silinder yang dihubungkan dengan motor listrik.

Di bagian dalam dinding silinder pengering ini dilas sudu-sudu yang terbuat dari pelat baja cekung atau biasa disebut lifting flights. Sudu-sudu ini ditempatkan sedemikian rupa sehingga dapat mengangkat agregat yang sedang dikeringkan ke atas dan sekaligus menjatuhkannya sehingga agregat yang jatuh tersebut dapat membentuk tirai. Pemanasan agregat di dalam silinder pengering (dryer) dilaksanakan dengan memakai alat penyembur api atau burner yang ditempatkan di muka ujung silinder pengering (dryer) tempat agregat panas keluar. Dengan tekanan yang cukup tinggi solar disemprotkan melalui nozzle pada burner ke dalam silinder pengering.

Untuk kesempurnaan pengapian serta untuk mengatur jauh dekatnya semburan api dari burner tersebut, diperlukan tambahan tekanan udara yang diperoleh dari blower yang dipasang menyatu dengan burner. Penambahan tekanan solar serta tekanan angin dari blower tersebut akan menambahkan jumlah bahan bakar yang dikonsumsi dan jelas akan menambah kalori yang dihasilkan, serta menambah jauh jangkauan semburan apinya, sehingga dapat menambah panas agregat dan mempercepat penurunan kadar air agregat. Penyetelan api dari penyembur api atau burner ini tidak diperbolehkan terlalu tinggi sebab akan mempengaruhi karak. kami menyediakan Burner dengan berbagai merek dan kapasitas sebagai berikut:

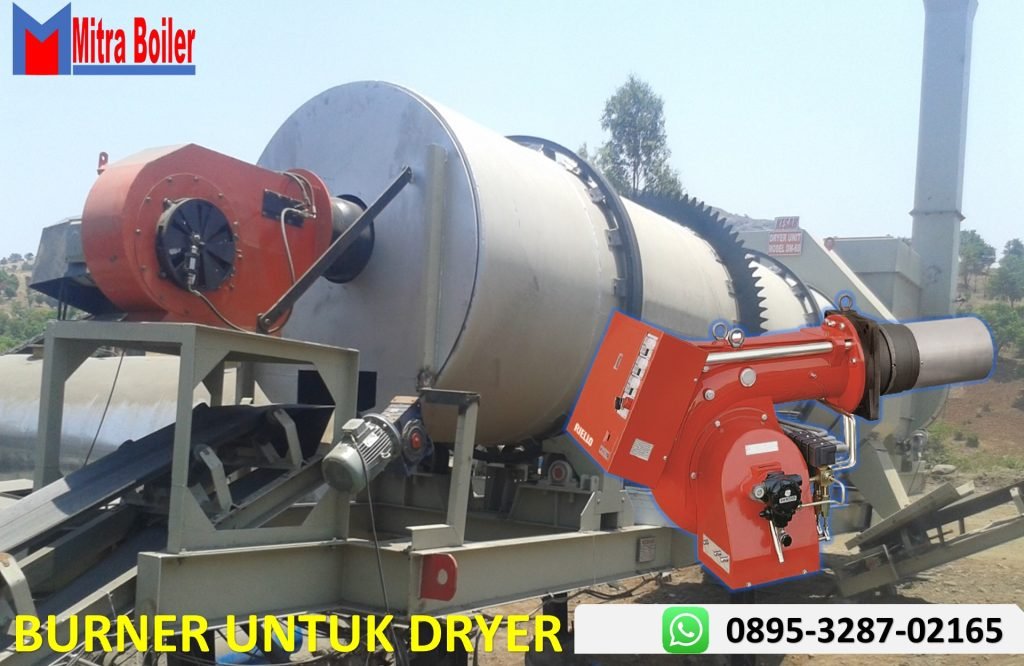

BURNER ROTARY AGREGAT RIELLO LIGHT-OIL PRESS 450 TG

Seri burner PRESS 450 T/G mencakup jarak tembak dari 830 hingga 5340 kW, Burner pembakar ini sangat cocok untuk di gunakan pada mesin pemanas Rotary Dryer Agregat pada rangkaian mesin Asphalt Mixing Plant ( AMP ) . Untuk karakteristiknya, Sistem eksklusif ram hidrolik, dengan 3 posisi yang dapat disesuaikan, mengatur bukaan damper, memungkinkan aliran udara sesuai dengan keluaran yang diperlukan: dengan cara ini stabilitas api dioptimalkan di setiap titik kerja, dengan pengaturan mikro tersedia. Pembakar dilengkapi dengan kotak kontrol keselamatan pembakar berbasis mikroprosesor yang memasok indikasi operasi dan diagnosis penyebab kesalahan.

Pembakar minyak rancangan paksa monoblok dengan operasi tiga tahap, sepenuhnya otomatis, terdiri dari:

• – Sirkuit hisap udara dilapisi dengan bahan kedap suara
• – Kipas dengan bilah melengkung ke depan tingkat tekanan kinerja tinggi
• – Peredam udara untuk pengaturan udara yang dikendalikan oleh ram hidrolik tiga tahap
• – Start motor pada 2850 rpm, tiga fasa 400 V dengan netral, 50 Hz

Combustion head, yang dapat diatur berdasarkan hasil pembakaran, dilengkapi dengan:

• – Kerucut ujung stainless steel, tahan terhadap korosi dan suhu tinggi
• – elektroda pengapian
• – disk stabilitas api

Pompa roda gigi untuk suplai bahan bakar tekanan tinggi, dilengkapi dengan:

• – Saring
• – pengatur tekanan
• – koneksi untuk memasang pengukur tekanan dan vakuometer
• – by-pass internal untuk pemasangan pipa tunggal

Unit katup dengan katup pengaman oli dan tiga katup pengiriman oli di sirkuit keluaran;

• – Photocell untuk deteksi api
• – Kotak kontrol keselamatan burner berbasis mikroprosesor, dengan fungsi diagnostik
• – Sakelar on/off pembakar
• – Jendela inspeksi api
• – Bilah geser untuk pemasangan dan perawatan yang lebih mudah
• – Filter perlindungan terhadap gangguan radio

Tingkat perlindungan listrik IP X0D (IP 40). Peralatan standar:

• – 2 pipa fleksibel untuk koneksi ke jaringan pasokan minyak
• – 2 puting untuk sambungan ke pompa
• – 4 alat tenun kabel untuk sambungan listrik
• – 4 sekrup untuk memasang flensa pembakar ke ketel
• – 2 ekstensi bilah geser (untuk model perpanjangan P 300 T/G dan P 450 T/G)
• – Gasket untuk flensa – 1 Starter Star Delta (Pada model yang disediakan)
• – Disk diffuser (P 450 T/G) – Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan

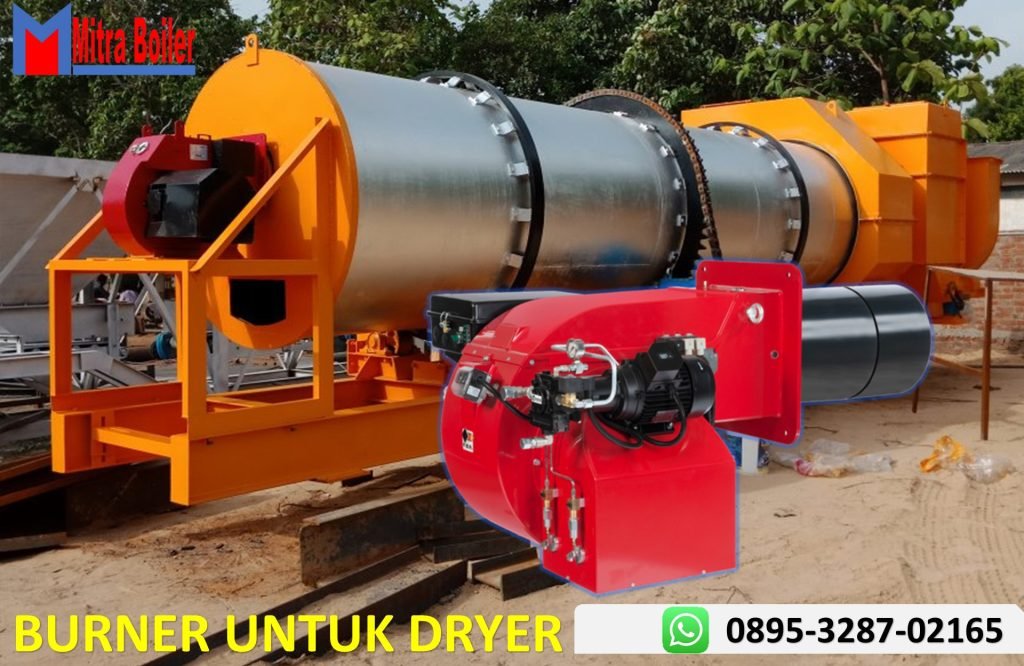

BURNER ROTARY AGREGAT FBR LIGHT-OIL BURNERS AT THREE STAGES FGP 450/3

Pembakar minyak ringan pada tiga tahap. Mereka disusun oleh: kipas pada tekanan tinggi, kepala pembakaran dengan penyetelan pada efisiensi tinggi dan stabilitas nyala api yang tinggi dan sistem hidrolik pengaturan udara yang mudah terbakar pada tiga tahap api. Dimensi keseluruhan yang ringkas dan disposisi yang dirasionalkan dari komponen dengan aksesibilitas yang difasilitasi untuk operasi pengaturan dan pemeliharaan. Lengkap nozel, pipa fleksibel, filter garis. Flange dan gasket lengkap untuk dipasang di genset.

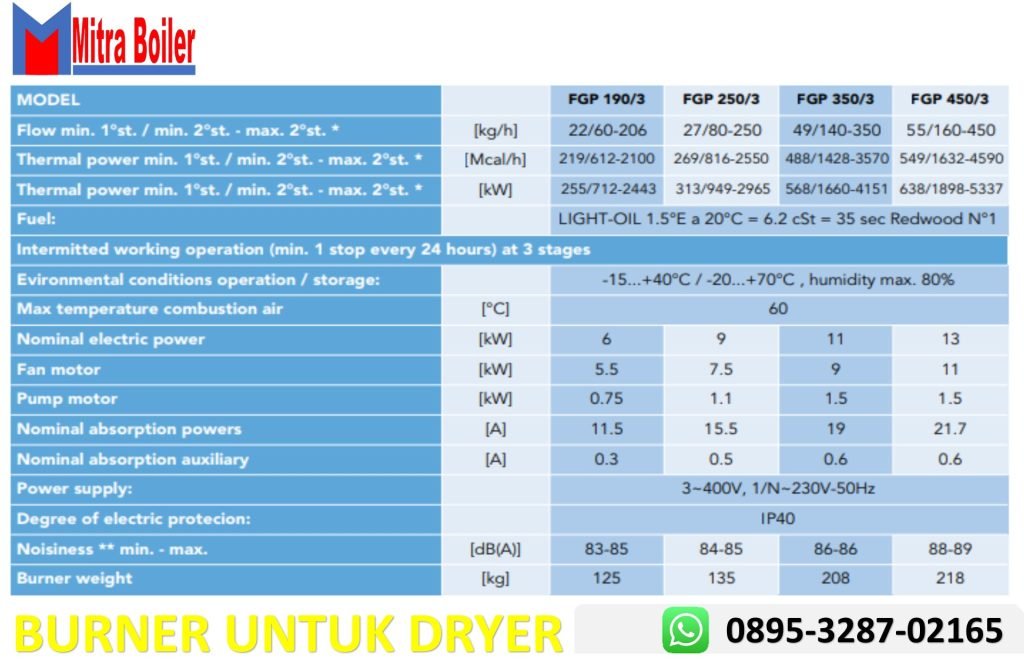

TECHNICAL DATA

SPESIFIKASI PRODUK DESKRIPSI SINGKAT Pembakar minyak ringan pada 3 tahap.

SPESIFIKASI DETAIL Pembakar minyak ringan 3 tahap; disusun oleh:

• Kipas pada tekanan tinggi;
• Kepala pembakaran dengan penyetelan pada kinerja tinggi dan stabilitas nyala api yang tinggi;
• Flensa dan paking isolasi untuk pemasangan di ketel;
• Catu daya tiga fase;
• Photoresistance untuk deteksi api;
• Tingkat perlindungan listrik IP 40;
• Ekstraksi kepala pembakaran yang mudah tanpa melepas pembakar dengan bolier;
• Pengatur waktu untuk aktivasi katup tiga tahap: setelan pabrik = 18 detik; • Motor khusus untuk aktivasi pompa oli ringan.

SESUAI DENGAN:

• aturan CE;
• 2014/30/UE Directive E.M.C.;
• 2014/35/UE Directive L.V.;
• 2014/68/EU Directive M.D.;
• 97/23/CE Directive P.E.D.;
• Aturan referensi: EN267 (bahan bakar cair) – EN746-2 (peralatan pemrosesan termo industri).

PERALATAN STANDAR

• Selang fleksibel untuk sambungan;
• Penyaring garis;
• paking Isomart;
• nozel;
• Flange dengan paking isolasi;
• Papan nama pembakar;
• Garansi;
• Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan
