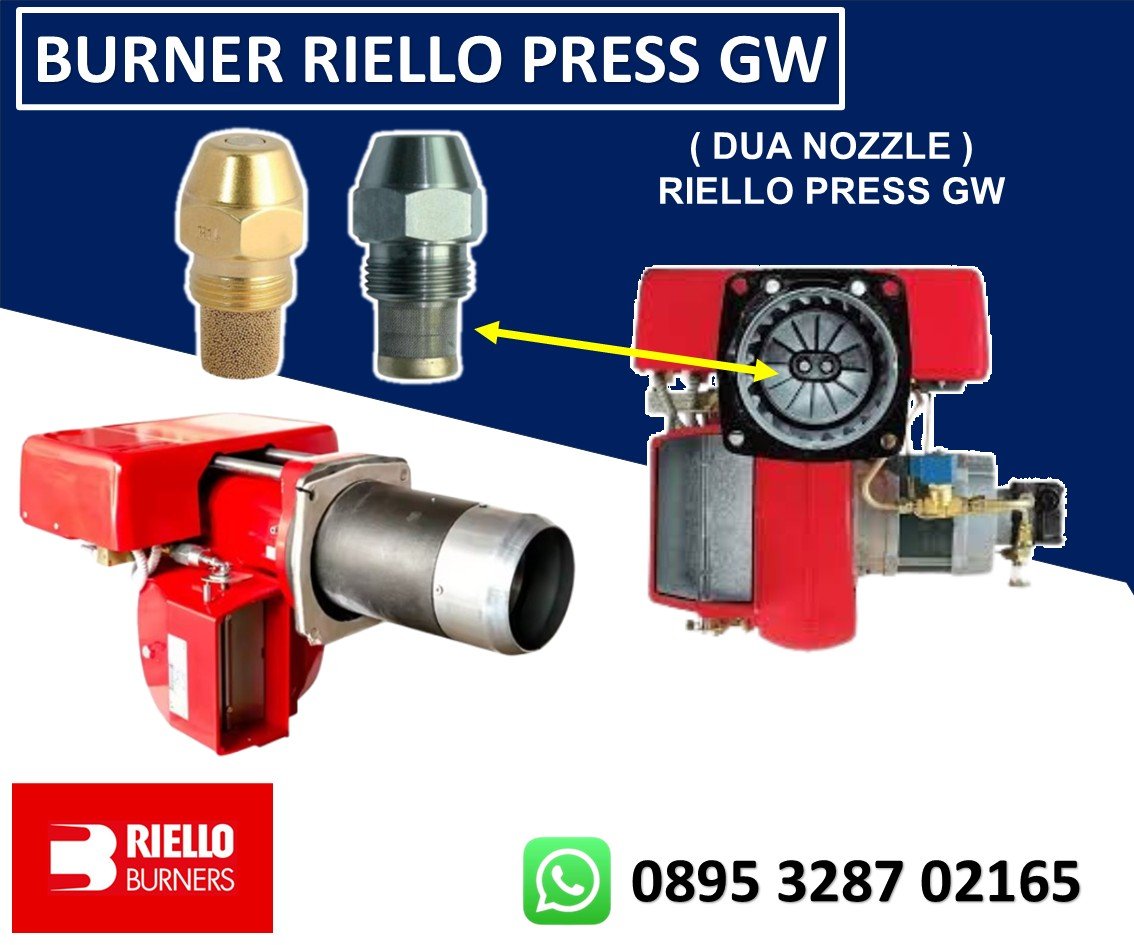

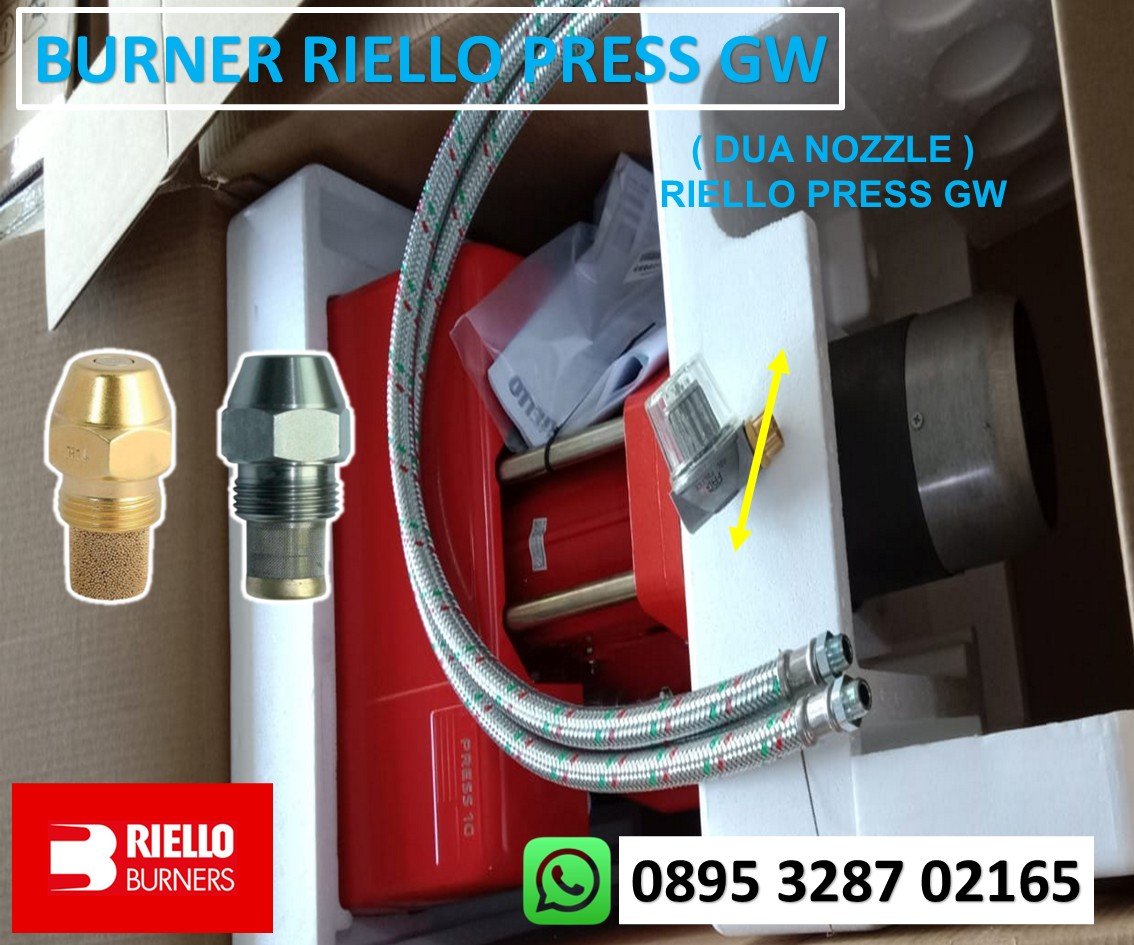

Burner Riello Press Gw merupakan Burner bahan bakar minyak solar dua tahap menggunakan 2 nozzle dengan no yang berbeda, no nozzle yang berbeda dengan kapasitas yang berbeda menentukan Api satu dan Api dua. Api satu dengan output 92.000 – 153.000, dan Api dua output kalori  153.000 – 301.000 kcal/jam.

Produk Pembakar Minyak Solar/Minyak Ringan dengan System Dua Tahap dengan Seri PRESS Gw RINGAN (DUA TAHAP) Code Burner 605 T85 / 3473784

TECHNICAL DATA

• Thermal power : 107 / 178 – 350 kW
  • 92.000 / 153.000 – 301.000 kcal/h
  • Output 9/15 – 30 kg/h
• Fuel Gas oil, max. viscosity at 20 °C : 6 mm2/s (1.5 °E)
• Electrical supply Single-phase 220V +10% -10% ~ 60Hz
• Motor 1.85 A / 220V
• Capacitor 8 µF
• Ignition transformer Primary: 1.8 A / 220V – Secondary: 1x 8 kV – 30 mA
• Absorbed electrical power 0.4 kW

Pembakar seri PRESS GW mencakup jarak tembak dari 130 hingga 534 kW dan telah dirancang untuk digunakan dalam instalasi sipil dengan dimensi rata-rata, seperti area bangunan dan grup apartemen besar atau untuk digunakan dalam aplikasi industri, seperti pabrik kecil atau menengah.

PASOKAN BAHAN BAKAR BURNER RIELLO PRESS GW

PASOKAN BAHAN BAKAR BURNER RIELLO PRESS GW

SIRKUIT HIDROLIK

Pembakar dilengkapi dengan dua katup pengiriman oli. Sebuah perangkat kontrol, berdasarkan output yang diperlukan, mengatur pembukaan katup pengiriman oli, memungkinkan aliran bahan bakar ringan melalui katup dan nosel. Katup pengiriman tahap kedua memasok ram hidrolik yang membuka peredam udara sehubungan dengan bahan bakar yang terbakar pada tahap kedua. Pembakar dilengkapi dengan pompa self-priming dengan filter dan pengatur tekanan.

Contoh pompa self-priming pembakar PRESS G

PRESS GW – 1G – 2G

Diagram skema menunjukkan sirkuit hidrolik untuk pembakar PRESS GW – 1G – 2G.

PRESS 3G – 4G

Diagram skema menunjukkan sirkuit hidrolik untuk pembakar PRESS 3G – 4G.

Keterangan:

• P: Pompa dengan filter dan pengatur tekanan pada sirkuit keluaran
• VF1: Katup tahap 1
• VF2: Katup tahap 2
• VC: Perangkat kontrol tahap 2
• MT: Ram hidrolik
• AD: Peredam udara
• U1: Nosel tahap 1
• U2: Nosel tahap 2

PEMASANGAN DAN PENGATURAN PEMBAKAR

• Pemasangan dan kalibrasi pembakar harus dilakukan secara eksklusif oleh personel yang berkualifikasi sesuai dengan peraturan yang berlaku dan petunjuk yang diberikan dalam Manual ini.
• Pembakar harus diikat erat pada ketel sedemikian rupa sehingga api hanya dihasilkan di dalam ruang pembakaran.
• Sebelum menyalakan pembakar, dapatkan izin dari orang yang bertanggung jawab di ruang ketel untuk memastikan bahwa ketel telah diisi dengan air atau minyak diatermik, katup sirkuit air terbuka, dan cerobong gas buang telah berukuran sesuai dan bebas dari semua halangan. Kemudian lakukan operasi berikut:
  • – Atur pengiriman bahan bakar sesuai dengan daya yang dibutuhkan oleh ketel dalam kisaran laju pembakaran pembakar seperti yang tercantum dalam Manual ini.
  • – Sesuaikan pengiriman udara pembakaran, kepala pembakaran, dan tekanan bahan bakar di nosel.
  • – Pastikan bahwa tekanan ruang pembakaran sesuai dengan nilai yang diberikan oleh produsen ketel.
  • – Menganalisis gas buang untuk memastikan bahwa nilai polutan tidak melampaui batas yang ditetapkan oleh undang-undang.
  • – Memeriksa efisiensi mekanisme keselamatan dan penyetelan.
  • – Memeriksa efisiensi saluran pembuangan gas buang.
  • – Memastikan bahwa semua pengencang mekanis pada mekanisme penyetelan cukup kencang sebelum meninggalkan pabrik.
