JUAL BOILER 1 TON/H VERTIKAL- WATER TUBE BOILER

JUAL BOILER 1 TON/H VERTIKAL- WATER TUBE BOILER

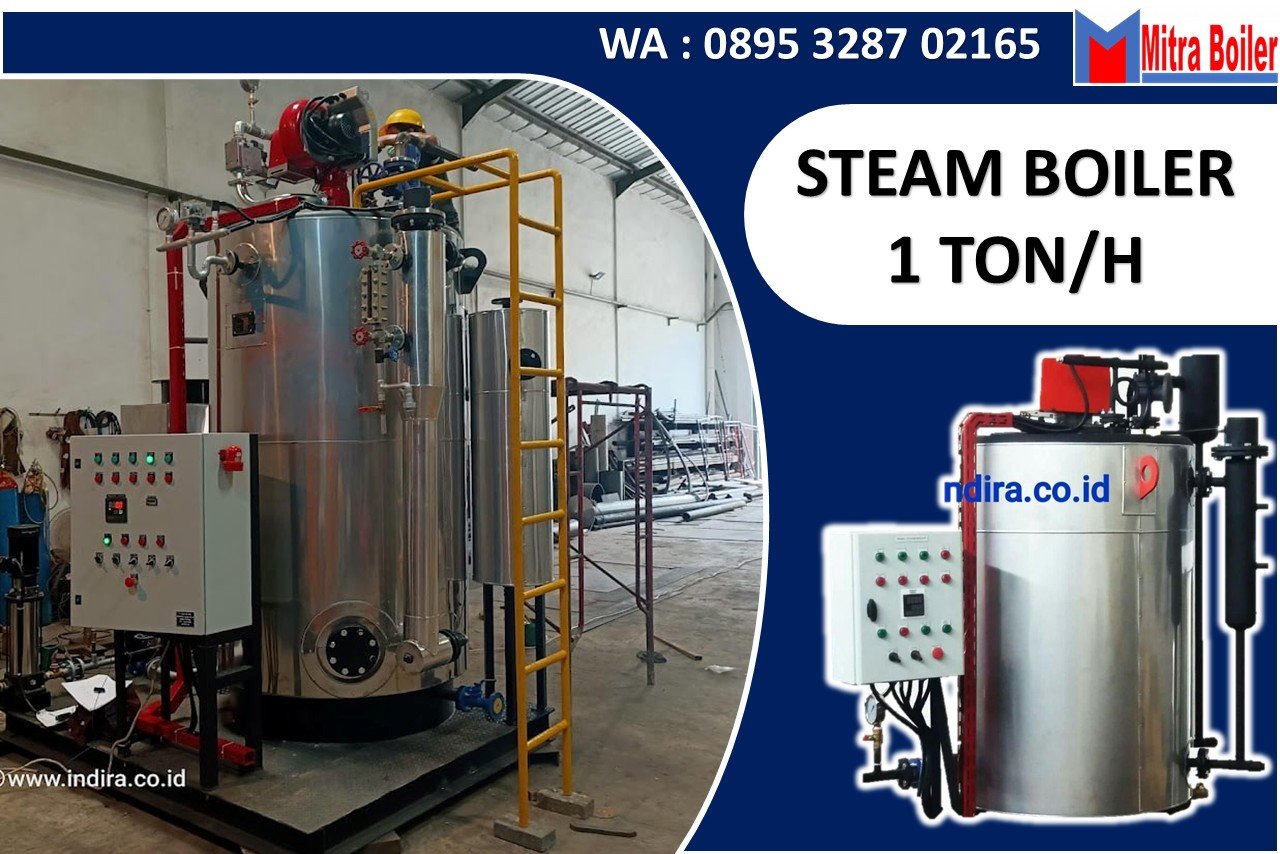

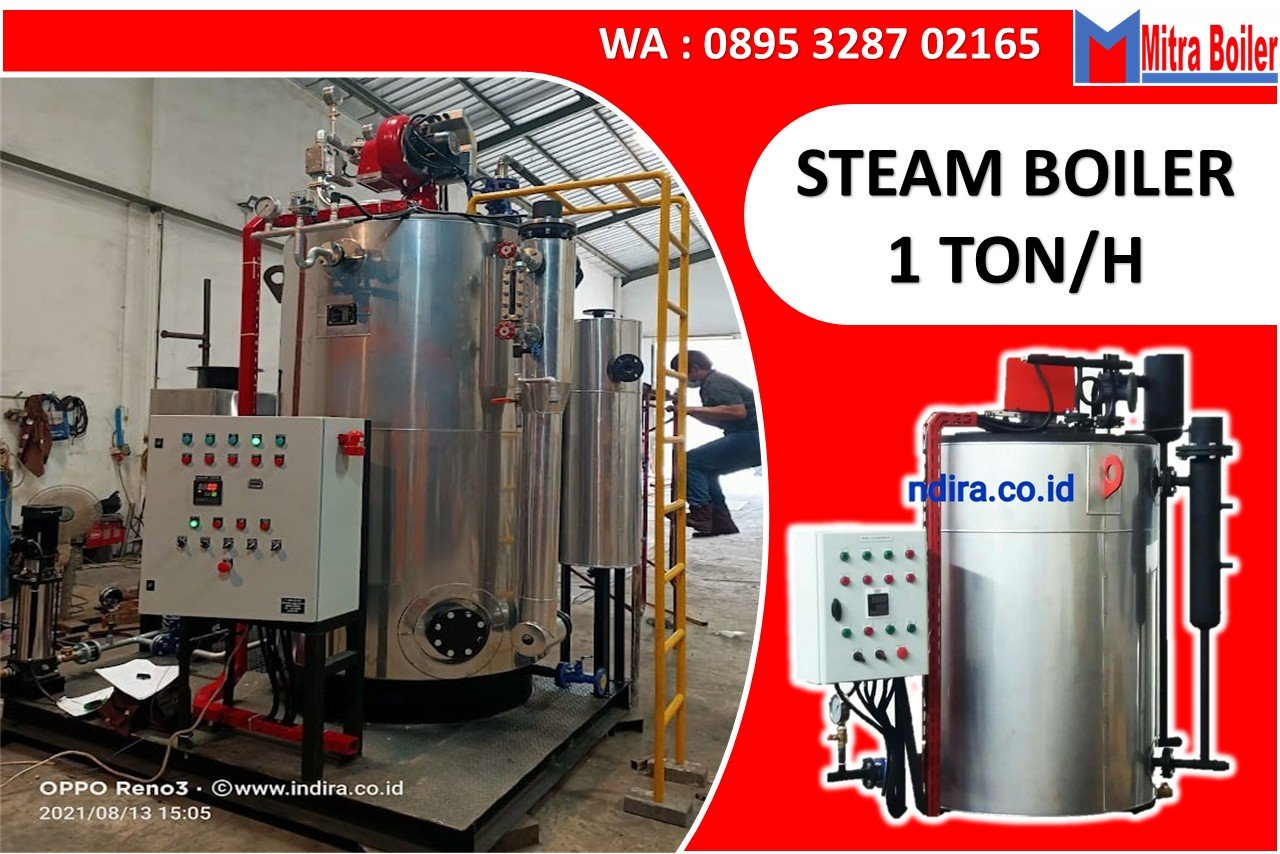

Steam Boiler 1 Ton Vertikal Boiler Uap Berbahan Bakar Gas ataupun Solar adalah boiler vertikal water tube one trough dengan desain dan konstruksi yang sederhana dan efisien. Setiap ketel telah dibuat dengan cermat untuk memastikan standar kualitas yang telah mendapatkan izin operasional dari Disnaker.

Once through boiler adalah sebuah konsep boiler pipa air yang tidak terjadi sirkulasi air non vaporasi.  Artinya setiap molekul air hanya melewati alur pipa-pipa boiler satu kali saja. Konsep ini sangat meningkatkan efesiensi boiler karena tida membutuhkan steam drum, sehingga tidak perlu tambahan pompa sirkulasi

Once through boiler bekerja pada prinsip crtitcal point water. Pada siklus Rankine kenaikan tekanan setara dengan saturation temperature. Pada tekanan 22.0 6mPa dan 373.946 selsius air terkonversi secara langsung menjadi steam. Maka selama kenaikan tekanan, nilai panas laten yang diperlukan berkurang dan pada critical point tidak ada panas laten yang diperlukan air secara langsung untuk evaporasi menjadi steam

Spesifikasidari Steam Boiler / KetelUap

KELENGKAPAN BOILER 1 TON/JAM

KELENGKAPAN BOILER 1 TON/JAM

Dual Fuel Burner (Solar dan Natural Gas) F.B.R Italy Type : K6/2 / Setara

Pompa air umpan

Perlengkapan operasi boiler

• Katup uap / steam outlet valve
• Katup Pembuangan/blowdown valve
• Katup Air umpan/feed water valve
• Katup pengarah Air/feed water check valve
• Katup Pengaman/safety valves

Peralatan operasi boiler

• Penunjuk tekanan digital/pressure transmitter
• Manometer/pressure gauge
• Pengatur tekanan berlebih/pressure switch high
• Pengatur tinggi air boiler/ level probe level control
• Gelas penduga/visual level indicators

Panel Control dilengkapi dengan Safety Equipment

1. Cerobong
2. Steam Header
3. Tangki Air umpan Harian
4. Tangki Kalorifier/ Air Panas
5. Softener Air Umpan
6. Pompa chemical

SpesifikasiPerlengkapan di ruang boiler

1 set Cerobong boiler

• Material : Mild Steel  tebal 6 mm
• Pengecatan : Cat tahan panas
• Dimensi : OD350xH±12.000mm
• Aksesories : Penunjuk suhu dan lubang ujiemisi

1 set Steam header

• Material : A106Gr.Bsch40 (8“inci)
• Dimensi : OD200xL1.500mm
• Isolasi : Rockwool/100mm
• pembungkus : Aluminium sheet /0.6mm

Aksesories

• • 2 unit Katup InletDN50PN16
  • 5 unit KatupOutletDN32PN16
  • 1 unit KatupDrainDN25PN16
  • 1 unit KatupPengamanDN25x40 mm
  • 1 unit Penunjuktekanan
  • 1 unit SteamTrapDN25

1 set Tangki Air Harian

• Kapasitas : 1,000Lt
• Jenis : elinder Horizontal
• Dimensi : Diameter 900 mmxPanjang±1.200mm
• Material : Mild Steel6mm
• Finishing : Cat primer dan sekunder

Aksesories

• • 1 unit Katup Inlet DN50PN16
  • 2 unit KatupOutlet DN50PN16
  • 1unit K atupDrain DN25PN16
  • 1 unit gelas pendu gaselinder
  • 1 unit Katup otomatis pengisian air
  • 1 set Panel kontrol

1 Set Tangki Kalorifier / Air Panas

• Kapasitas : 5,000Lt
• Jenis : Kotak / Square Box
• Dimensi : Leba r2000mm x Panjang  2.000mm x Tinggi   1500 mm
• Material : Stainless steel (SS304)4mm
• Isolasi : Rockwool/100mm
• pembungkus : Aluminium sheet /0.6mm
• Pemanas : PipaKoil Steam tipeemerson

Aksesories

• • 1 unit  Katup InletDN50PN16
  • 1 unit  KatupOutletDN50PN16
  • 1 unit  KatupDrainDN25PN16
  • 1 unit gelas penduga selinder
  • 1 unit Katup otomatis pengisian air
  • 1 unit Katup otomatis uap / steam
  • 1 set Panel control lengkap dengan sensor suhu

1 Set Softener Air Umpan

• Capacity :  3000Lt/jam
• Merk :  Osmonics – USA or equal.
• Tangki :  Filter Tank
• Resin :  Umberlite Rohm & Haas

1 Set Pompa chemical

• Merk : Water Dos USA
• Kapasitas : 7 ltr/jam
• Type : Mechanical Diaphragm
• Accessories : Chemical Tank (Polyethylene) 100 Lt
• Chemical : Integra Australia ( 1bulanoperasi)

1 Set tanki solar

• Capacity : 1,000 Lt
• Type : Cylinder Horizontal
• Dimensi : OD 900 mm x L.Shell ± 1.600 mm
• Material Body : Mild Steel 6 mm

Accessories consist of:

• • Fuel Pump Set
  • Level switch
  • Panel Control
  • Inlet Valve
  • Outlet Valve
  • Drain Valve

Tubular Level gauge glass

Dokumentasi

Dokumen yang akan diberikan ketika pengiriman boiler:

• Lay out dimensi boiler secara umum.
• Electrical diagram
• Maintenance dan operation manual
• Izin operasi boiler dari Disnaker setempat
