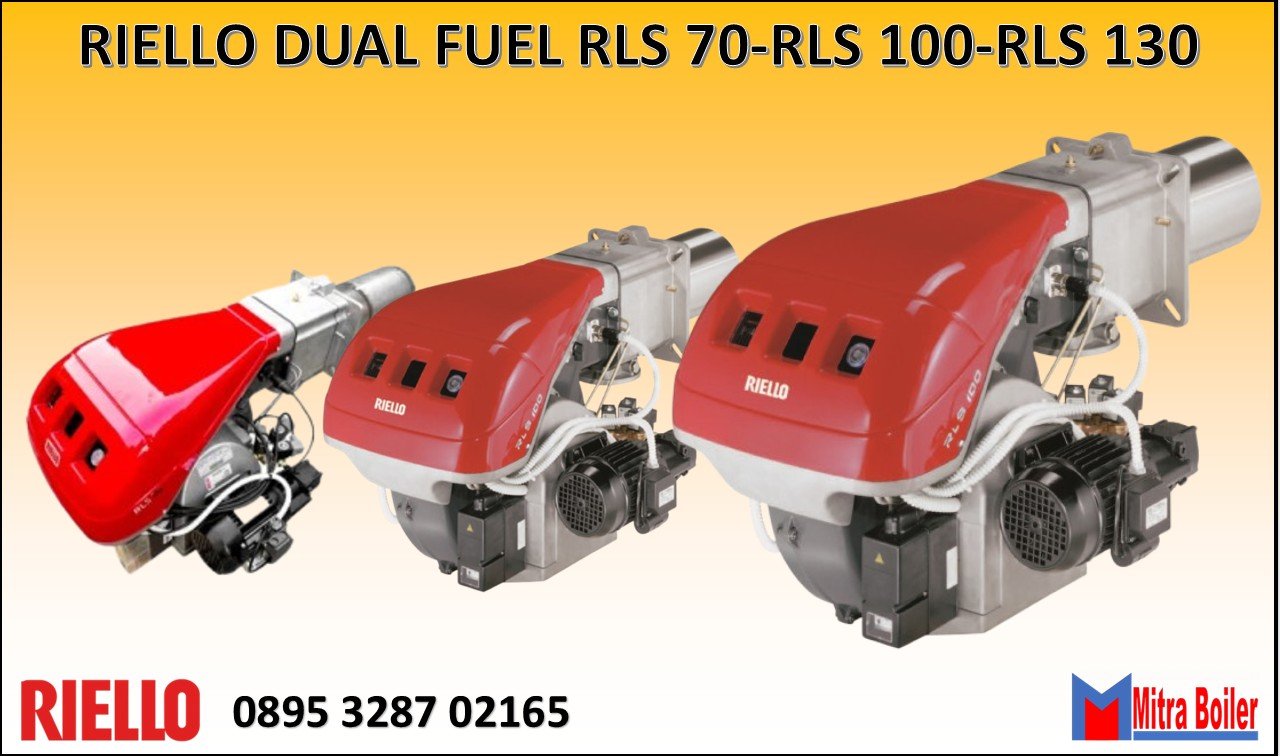

JUAL BURNER RIELLO RLS 70, RLS 100, RLS 130 – TWO STAGE PROGRESIF

Seri pembakar RLS RLS 70, RLS 100, RLS 130 mencakup rentang pembakaran dari 163 hingga 1395 kW, dan telah dirancang untuk digunakan dalam boiler air panas suhu rendah atau sedang, generator udara panas atau uap, boiler minyak diatermik. Pengoperasiannya adalah “dua tahap”; pembakar dilengkapi dengan PANEL LED perangkat elektronik, yang menyediakan diagnostik status pembakar.

Optimalisasi emisi suara dijamin oleh penggunaan kipas dengan bilah kurva terbalik dan material peredam suara yang disertakan dalam sirkuit hisap udara. Peningkatan kinerja kipas dan kepala pembakaran menjamin fleksibilitas penggunaan dan kerja yang sangat baik pada semua laju pembakaran. Desain eksklusif memastikan dimensi yang diperkecil, penggunaan dan perawatan yang mudah. ​​Berbagai macam aksesori menjamin peningkatan fleksibilitas kerja

Type Riello RLS:

RLS 70 Kapasitas : 232/465 ÷ 814 kW
RLS 100 Kapasitas : 349/698 ÷ 1163 kW
RLS 130 Kapasitas : 465/930 ÷ 1395 kW

SEPESIFIKASI

Pembakar bahan bakar ganda monoblok dengan aliran udara paksa, operasi dua tahap, terdiri dari:

• Sirkuit penghisap udara dilapisi bahan kedap suara
• Kipas dengan bilah lengkung terbalik
• Motor starter kipas
• Peredam udara untuk pengaturan udara yang dikendalikan oleh servomotor
• Sakelar tekanan udara minimum
• Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan
• Pompa roda gigi untuk pasokan bahan bakar bertekanan tinggi
• Motor starter pompa
• Katup pengaman oli
• Dua katup oli (tahap ke-1 dan ke-2)
• Kotak kontrol pengaman pembakar
• Perangkat elektronik untuk memeriksa semua mode pengoperasian pembakar (Panel LED)
• Fotosel UV untuk deteksi nyala api
• Sakelar nyala/mati pembakar
• Pemilih Oli/Gas
• Sakelar manual tahap ke-1 dan ke-2
• Jendela pemeriksaan nyala api
• Batang geser untuk pemasangan dan perawatan yang lebih mudah
• Filter perlindungan terhadap gangguan radio
• Tingkat perlindungan listrik IP 44.

Peralatan standar:

• 1 flens rangkaian gas
• 1 gasket flens
• 4 sekrup untuk mengencangkan flens
• 1 layar termal
• 4 sekrup untuk mengencangkan flens pembakar ke boiler
• 2 pipa fleksibel untuk koneksi ke jaringan pasokan minyak
• 2 puting untuk koneksi ke pompa dengan gasket
• ​​Kit untuk transformasi ke LPG
• Buku petunjuk untuk pemasangan, penggunaan, dan perawatan
• Katalog suku cadang.

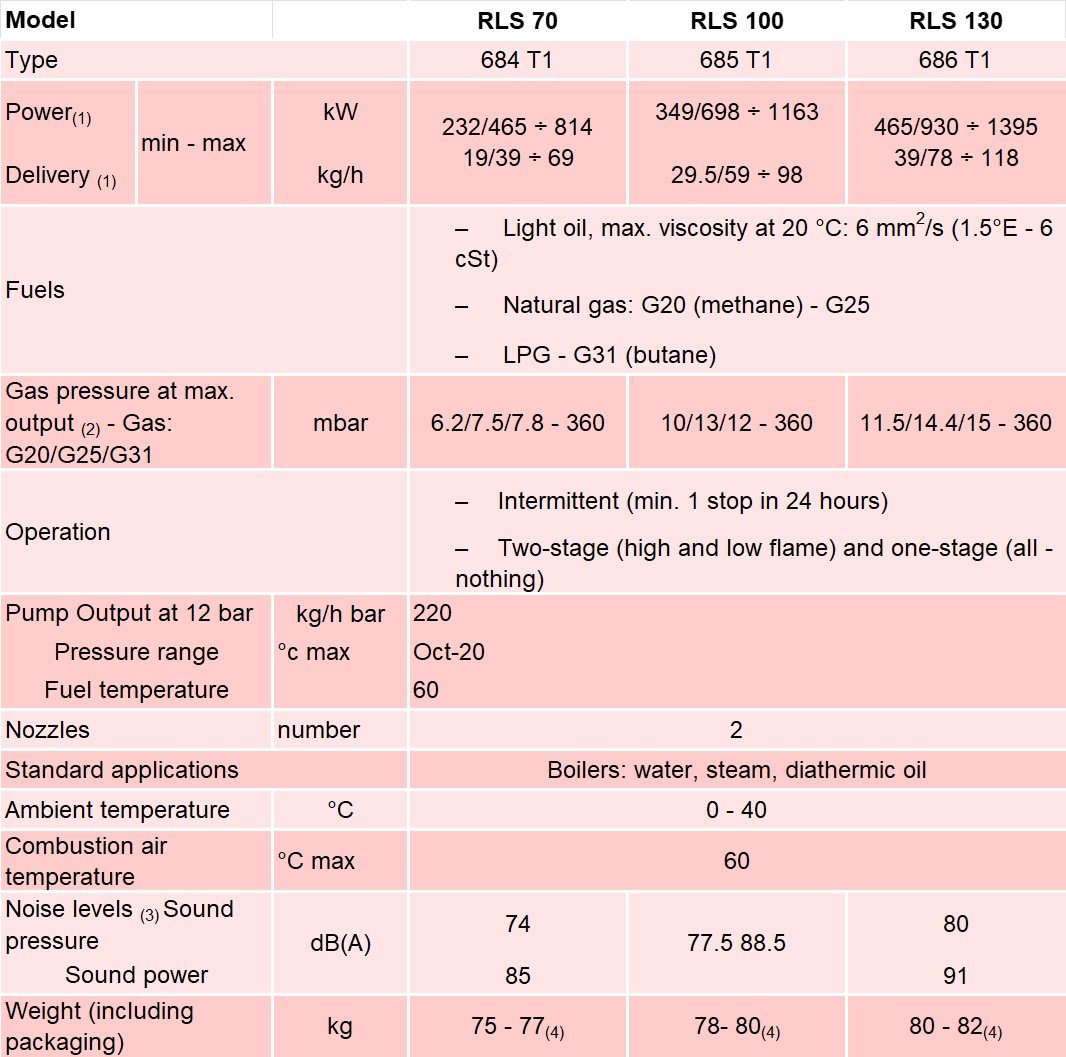

TEKNIKAL DATA

(1) Kondisi referensi: Suhu sekitar 20°C – Suhu gas 15°C – Tekanan barometrik 1013 mbar – Ketinggian 0 m dpl.
(2) Tekanan pada titik uji 7) (Gbr. 4) dengan tekanan nol di ruang pembakaran dan pada output pembakar maksimum.
(3) Tekanan suara diukur di laboratorium pembakaran pabrik, dengan pembakar beroperasi pada ketel uji dan pada output maksimum. Daya suara diukur menggunakan metode “Free Field”, yang diwajibkan oleh standar EN 15036, dan menurut pengukuran “Akurasi: Kategori 3”, seperti dijelaskan dalam EN ISO 3746.
(4) Tabung ledakan: pendek-panjang

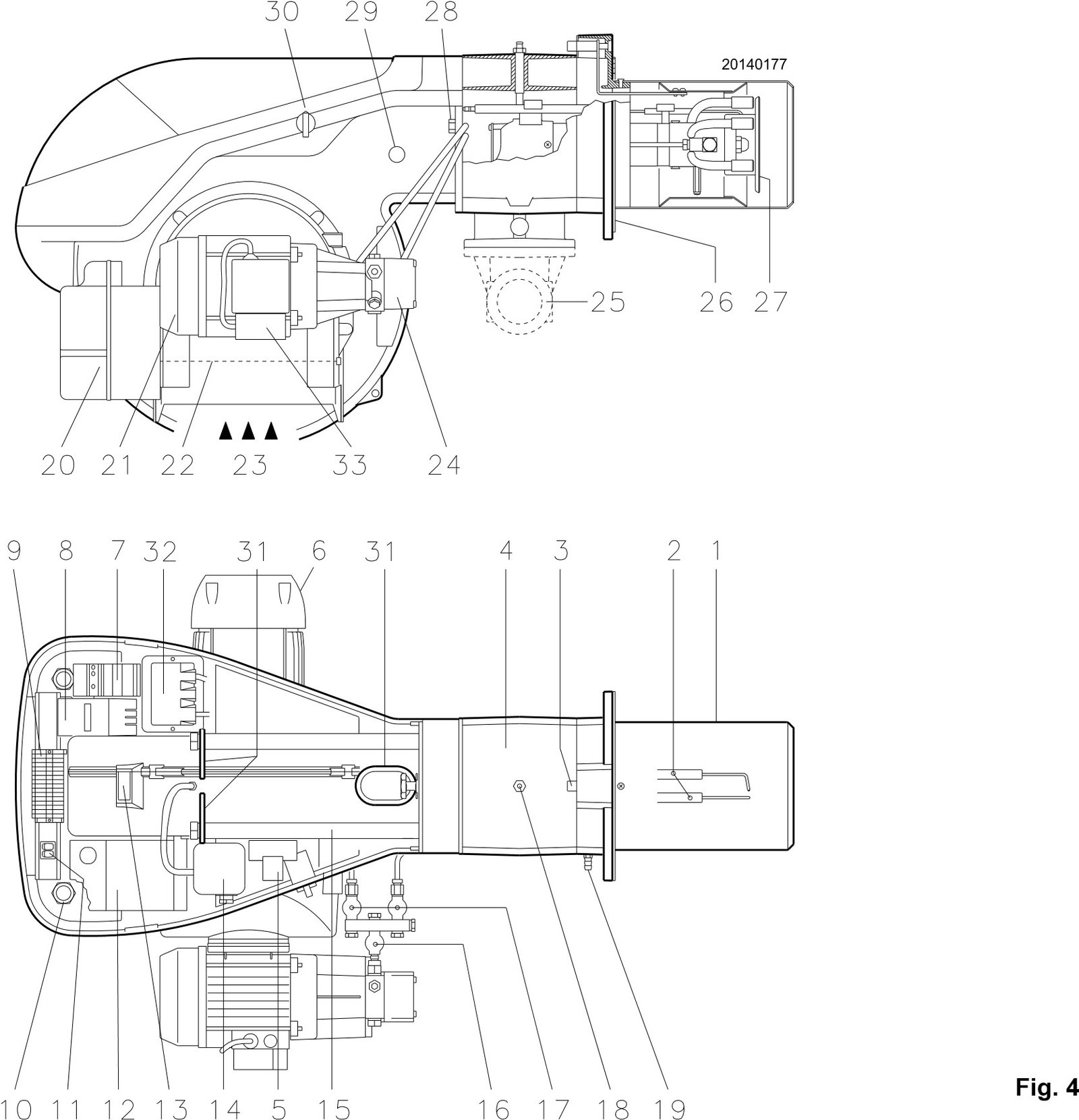

DESKRIPSI BURNER

1. Kepala pembakaran
2. Elektroda pengapian
3. Sekrup untuk penyetelan kepala pembakaran
4. Kopling pipa
5. Relai
6. Motor kipas
7. Pembuat kontak motor dan relai termal dengan tombol reset
8. PANEL LED
9. Papan terminal
10. Grommet kabel untuk pemasangan kabel listrik (harus dilakukan oleh
    pemasang)
11. Dua sakelar listrik:
    – satu “burner mati – hidup”
    – satu untuk “operasi tahap 1 – 2”
12. Kotak kontrol dengan lampu pilot pengunci dan tombol reset
13. Jendela pemeriksaan api
14. Sakelar tekanan udara minimum (tipe diferensial)
15. Batang geser untuk membuka pembakar dan memeriksa
    kepala pembakaran
16. Katup pengaman
17. Katup tahap 1 dan 2
18. Titik uji tekanan gas dan sekrup pemasangan kepala
19. Titik uji tekanan udara
20. Servomotor. Saat pembakar tidak beroperasi, peredam udara tertutup sepenuhnya untuk mengurangi penyebaran panas dari ketel uap akibat aliran asap yang menarik udara dari saluran masuk hisap kipas.
21. Motor pompa
22. Peredam udara
23. Saluran masuk udara ke kipas
24. Pompa
25. Pipa masukan gas
26. Flensa pemasangan ketel uap
27. Cakram stabilitas api
28. Sekrup untuk mengamankan sambungan kipas ke pipa
29. Sel UV
30. Pemilih “OIL – OFF – GAS”
31. Cincin pengangkat
32. Trafo pengapian
33. Kapasitor motor pompa

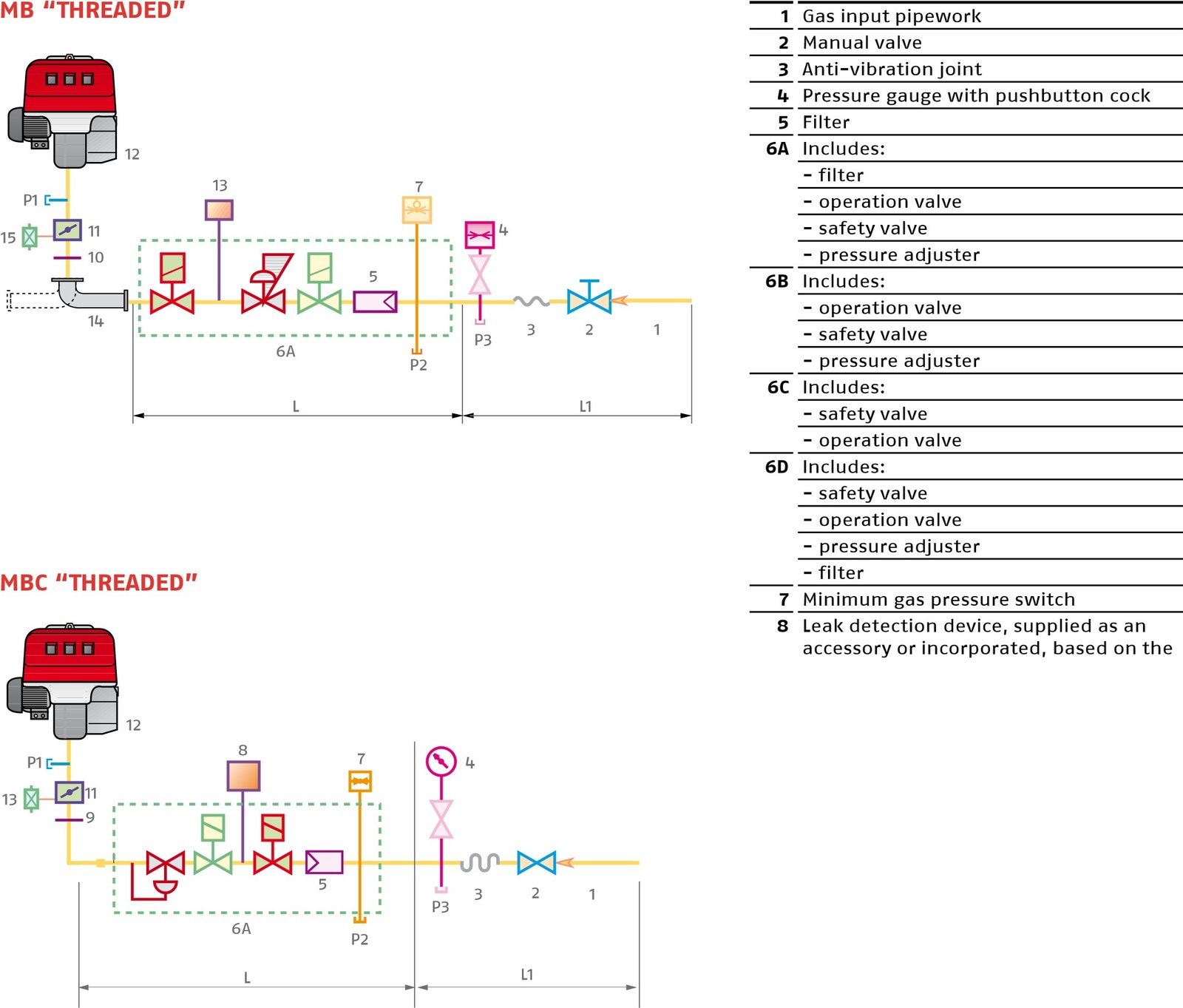

Pasokan Bahan Bakar

Kereta gas dilengkapi dengan katup pengatur untuk menyesuaikan pengiriman bahan bakar dalam kaitannya dengan panas yang dibutuhkan. Katup ini dikendalikan oleh perangkat dua tahap yang dipasang pada pembakar. Bahan bakar dapat dipasok dari sisi kanan atau kiri, berdasarkan persyaratan aplikasi. Sakelar tekanan gas maksimum menghentikan pembakar jika terjadi tekanan berlebih pada jalur pasokan. Kereta gas dapat dipilih agar paling sesuai dengan persyaratan sistem, tergantung pada keluaran bahan bakar dan tekanan pada jalur pasokan. Kereta gas dapat berupa tipe “Multiblok” (berisi komponen utama dalam satu unit) atau tipe “Komposisi” (perakitan komponen tunggal).
