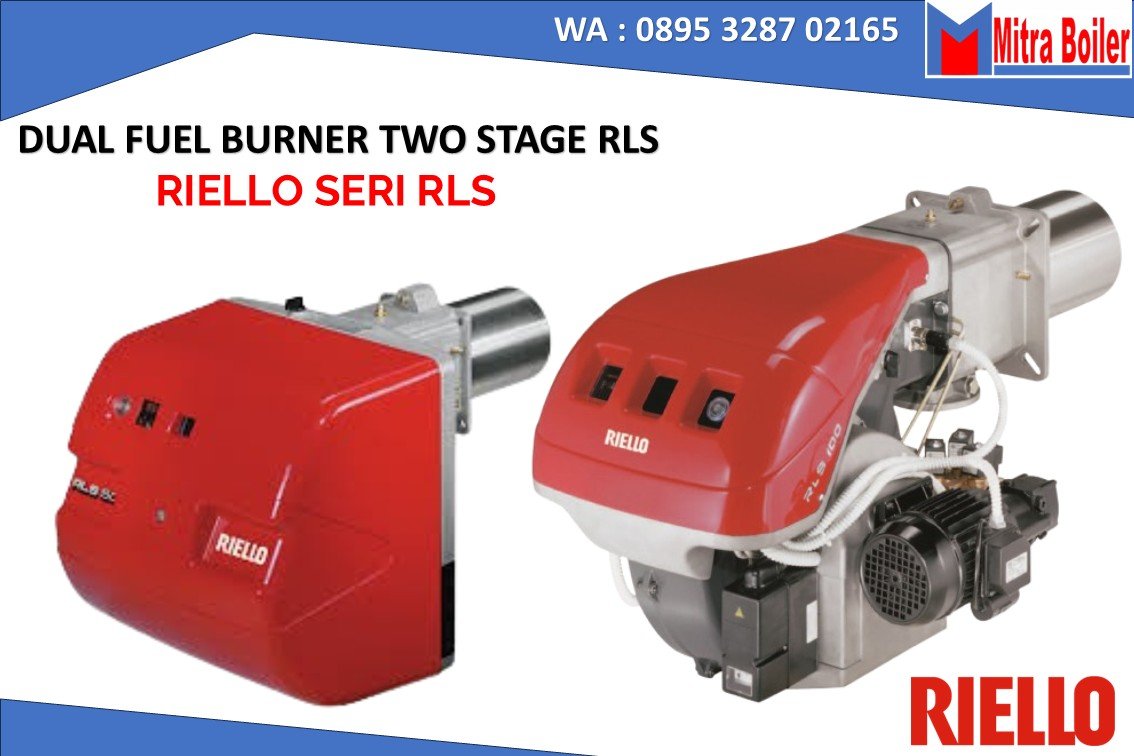

JUAL DUAL FUEL BURNER TWO STAGE SERI RLS

JUAL DUAL FUEL BURNER TWO STAGE SERI RLS

Seri pembakar RLS mencakup rentang pembakaran dari 163 hingga 1395 kW, dan telah dirancang untuk digunakan dalam boiler air panas suhu rendah atau sedang, generator udara panas atau uap, boiler minyak diatermik. Pengoperasiannya adalah “dua tahap”; pembakar dilengkapi dengan PANEL LED perangkat elektronik, yang menyediakan diagnostik status pembakar.

Optimalisasi emisi suara dijamin oleh penggunaan kipas dengan bilah kurva terbalik dan material peredam suara yang disertakan dalam sirkuit hisap udara. Peningkatan kinerja kipas dan kepala pembakaran menjamin fleksibilitas penggunaan dan kerja yang sangat baik pada semua laju pembakaran. Desain eksklusif memastikan dimensi yang diperkecil, penggunaan dan perawatan yang mudah. ​​Berbagai macam aksesori menjamin peningkatan fleksibilitas kerja.

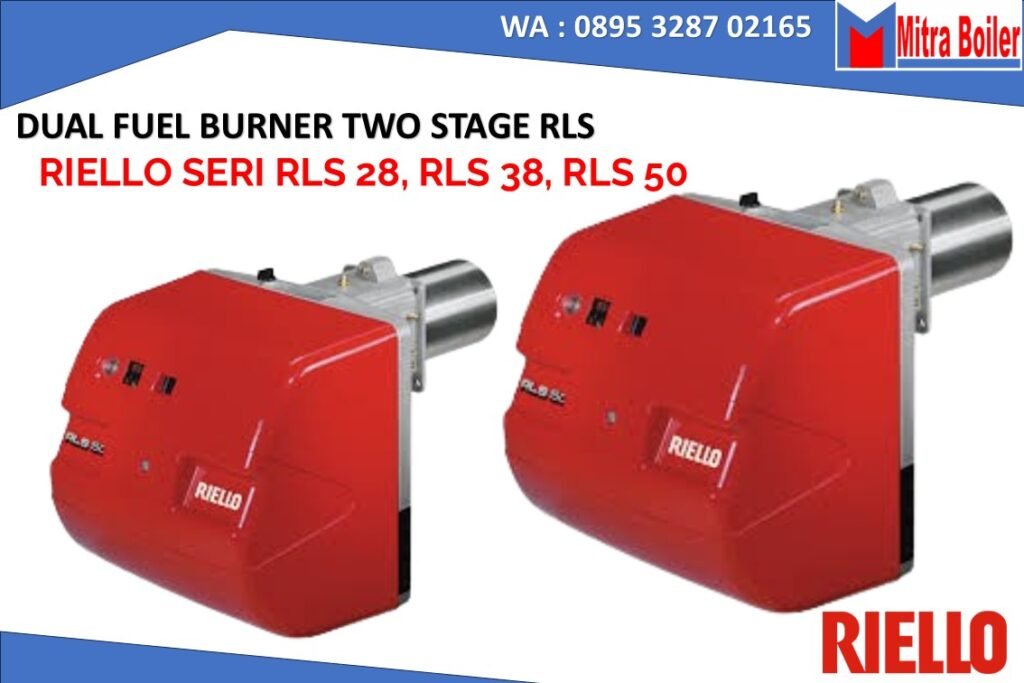

RIELLO RLS 28, RLS 38, RLS 50

RIELLO RLS 28, RLS 38, RLS 50

RIELLO RLS 28, RLS 38, RLS 50

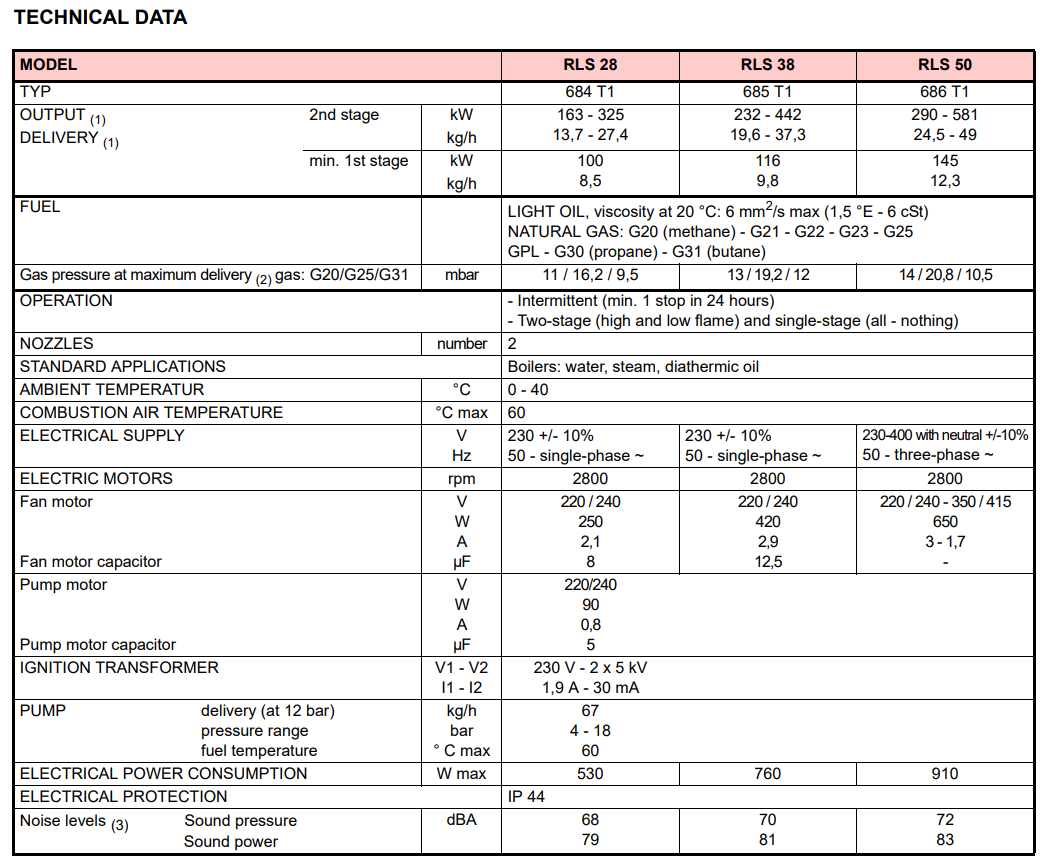

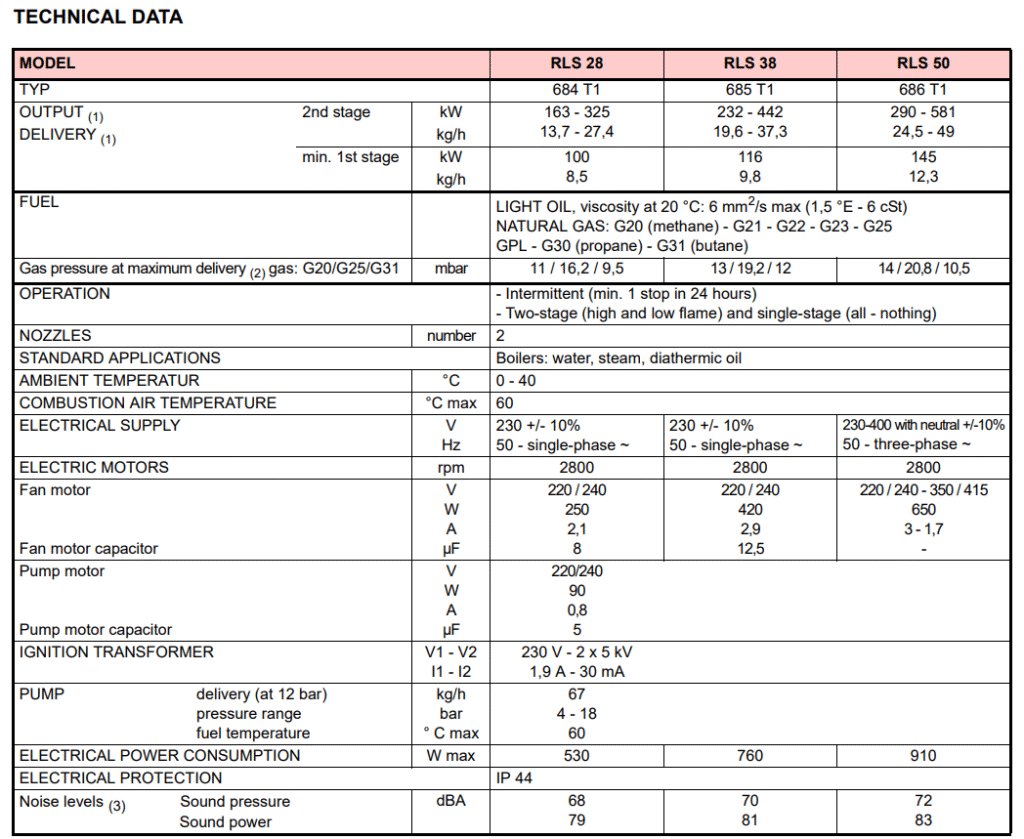

1.  Kondisi referensi: Suhu sekitar 20°C – Tekanan barometrik 1000 mbar – Ketinggian 100 m dpl.
2.  Tekanan pada titik uji 7)(A)p.8 dengan tekanan nol di ruang pembakaran dan output pembakar maksimum.
3.  Tekanan suara diukur di laboratorium pembakaran pabrik, dengan pembakar beroperasi pada ketel uji dan pada output terukur maksimum.

Daya suara diukur dengan metode “Free Field”, sesuai EN 15036, dan sesuai dengan akurasi pengukuran “Accuracy: Category 3”, sebagaimana ditetapkan dalam EN ISO 3746.

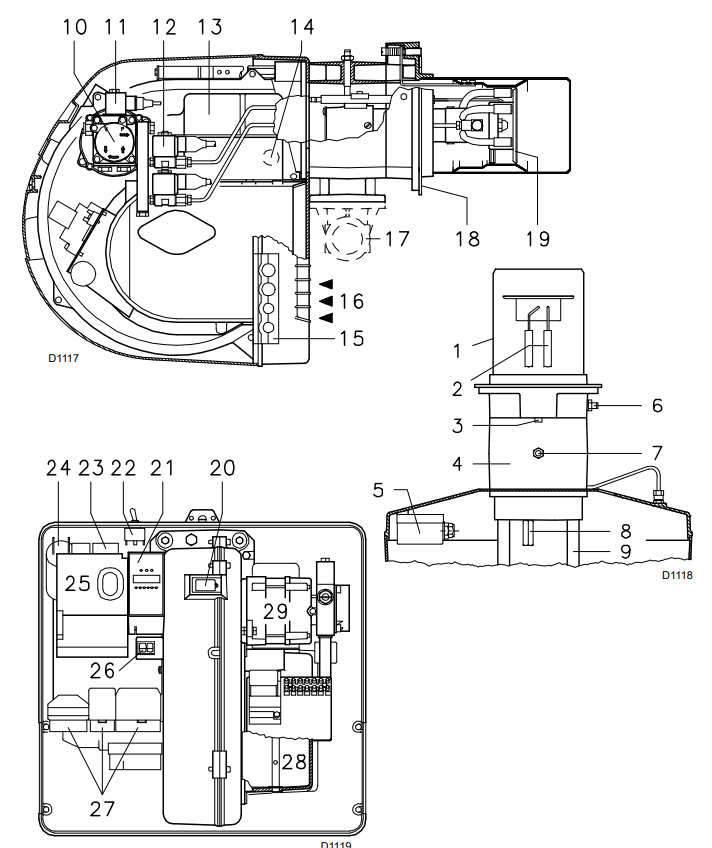

DESKRIPSI BURNERRIELLO RLS 28, RLS 38, RLS 50

DESKRIPSI BURNERRIELLO RLS 28, RLS 38, RLS 50

1.  Kepala pembakaran
2.  Elektroda pengapian
3.  Sekrup untuk penyetelan kepala pembakaran
4.  Selongsong
5.  Sakelar tekanan udara minimum
   (tipe operasi diferensial)
6.  Titik uji tekanan udara
7.  Titik uji tekanan gas dan sekrup pemasangan kepala
8.  Sekrup yang menahan kipas ke selongsong
9.  Batang geser untuk membuka pembakar dan memeriksa kepala pembakaran
10.  Pompa
11.  Katup solenoida pengaman
12.  Katup tahap 1 dan 2
13.  Servomotor.
    Saat pembakar dihentikan, katup gerbang udara
    akan tertutup sepenuhnya untuk mengurangi kehilangan panas
    akibat aliran asap, yang cenderung menarik
    udara dari saluran masuk udara kipas.
14.  Sel UV
15.  Pelat dengan empat lubang knock-out untuk selang fleksibel
    dan perutean kabel listrik. 16 Saluran masuk udara ke kipas
16.  Pipa masukan gas
17.  Flensa pemasangan boiler
18.  Cakram stabilitas api
19.  Jendela pemeriksaan api
20.  PANEL LED
21.  Pemilih MINYAK/GAS
22.  Kontaktor motor kipas dan pemutus termal dengan tombol reset (RLS 50 tiga fase)
23.  Kapasitor motor kipas
    (RLS 28 – RLS 38)
24.  Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci
25.  Dua sakelar:
    – satu “pembakar mati – hidup”
    – satu untuk “operasi tahap 1 – 2”
26.  Steker untuk sambungan listrik
27.  Katup gerbang udara
28.  Motor pompa

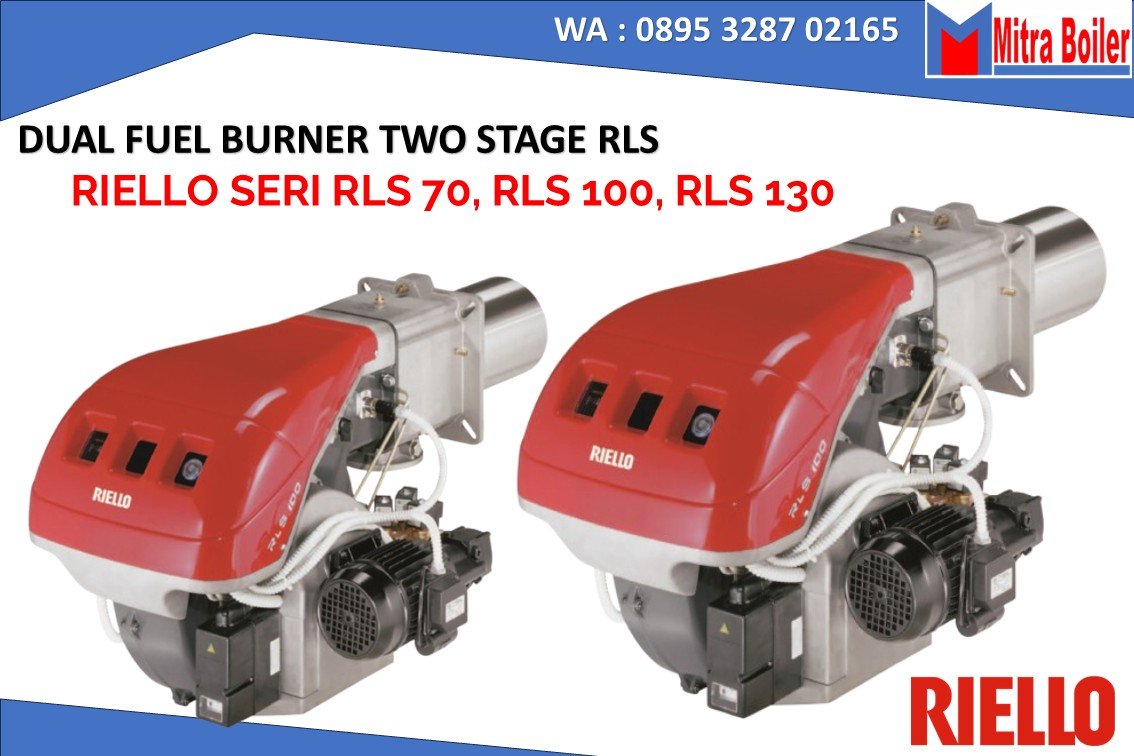

RIELLO RLS 70, RLS 100, RLS 130

RIELLO RLS 70, RLS 100, RLS 130

RIELLO RLS 70, RLS 100, RLS 130

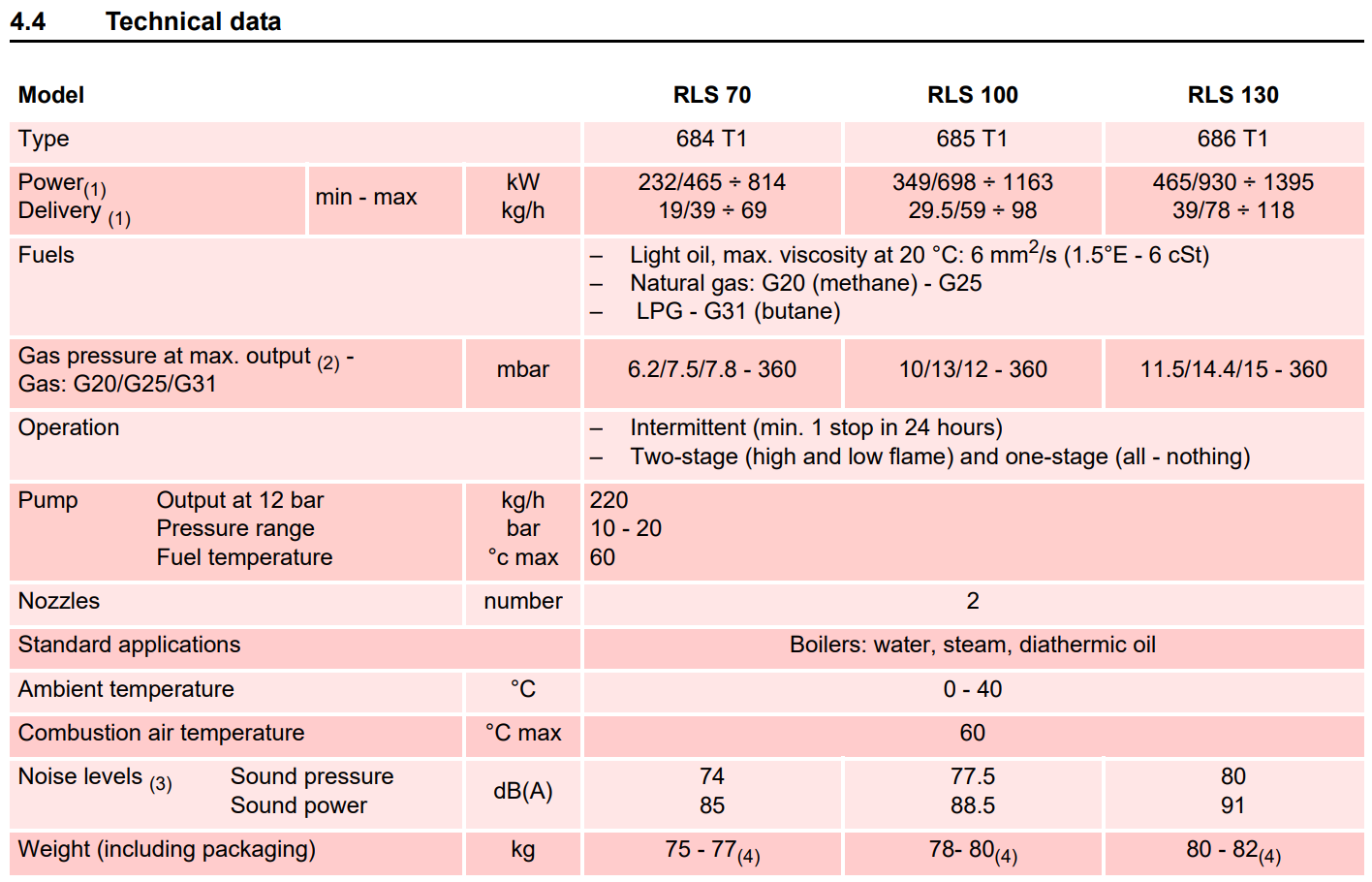

1.  Kondisi referensi: Suhu sekitar 20°C – Tekanan barometrik 1000 mbar – Ketinggian 100 m dpl.
2.  Tekanan pada titik uji 7)(A)p.8 dengan tekanan nol di ruang pembakaran dan output pembakar maksimum.
3.  Tekanan suara diukur di laboratorium pembakaran pabrik, dengan pembakar beroperasi pada ketel uji dan pada output terukur maksimum.

Daya suara diukur dengan metode “Free Field”, sesuai EN 15036, dan sesuai dengan akurasi pengukuran “Accuracy: Category 3”, sebagaimana ditetapkan dalam EN ISO 3746.

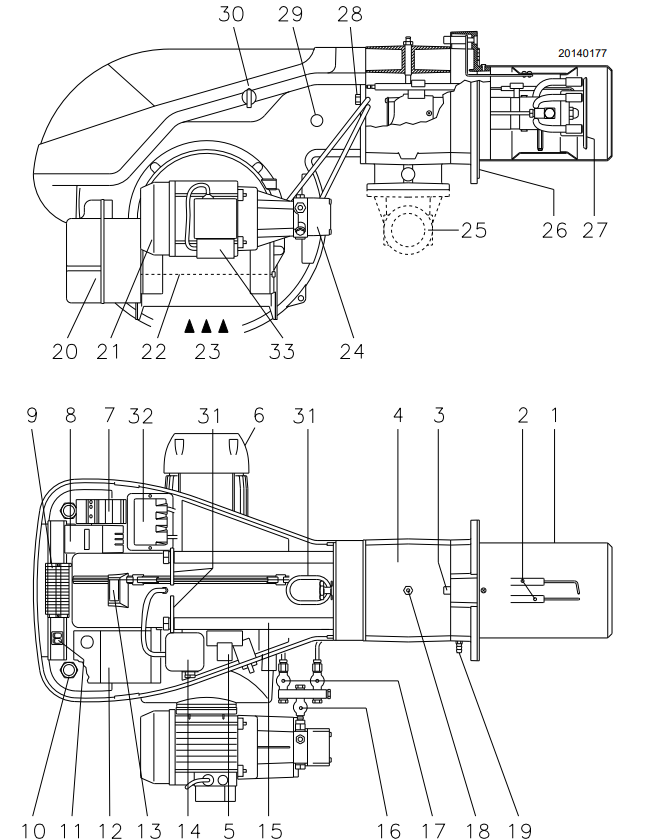

DESKRIPSI BURNER RIELLO RLS 70, RLS 100, RLS 130

DESKRIPSI BURNER RIELLO RLS 70, RLS 100, RLS 130

1. Kepala pembakaran
2.  Elektroda pengapian
3.  Sekrup untuk penyetelan kepala pembakaran
4.  Kopling pipa
5.  Relai
6.  Motor kipas
7.  Pembuat kontak motor dan relai termal dengan tombol reset
8.  PANEL LED
9.  Papan terminal
10.  Grommet kabel untuk pemasangan kabel listrik (harus dilakukan oleh
    pemasang)
11.  Dua sakelar listrik:
    – satu “burner mati – hidup”
    – satu untuk “operasi tahap 1 – 2”
12.  Kotak kontrol dengan lampu pilot pengunci dan tombol reset
13.  Jendela pemeriksaan api
14.  Sakelar tekanan udara minimum (tipe diferensial)
15.  Batang geser untuk membuka pembakar dan memeriksa
    kepala pembakaran
16.  Katup pengaman
17.  Katup tahap 1 dan 2
18.  Titik uji tekanan gas dan sekrup pemasangan kepala
19.  Titik uji tekanan udara
20.  Servomotor. Saat pembakar tidak beroperasi, peredam udara tertutup sepenuhnya untuk mengurangi penyebaran panas dari ketel uap akibat aliran asap yang menarik udara dari saluran masuk hisap kipas.
21. Motor pompa
22. Peredam udara
23. Saluran masuk udara ke kipas
24. Pompa
25. Pipa masukan gas
26. Flensa pemasangan ketel uap
27. Cakram stabilitas api
28. Sekrup untuk mengamankan sambungan kipas ke pipa
29. Sel UV
30. Pemilih “OIL – OFF – GAS”
31. Cincin pengangkat
32. Trafo pengapian
33. Kapasitor motor pompa
