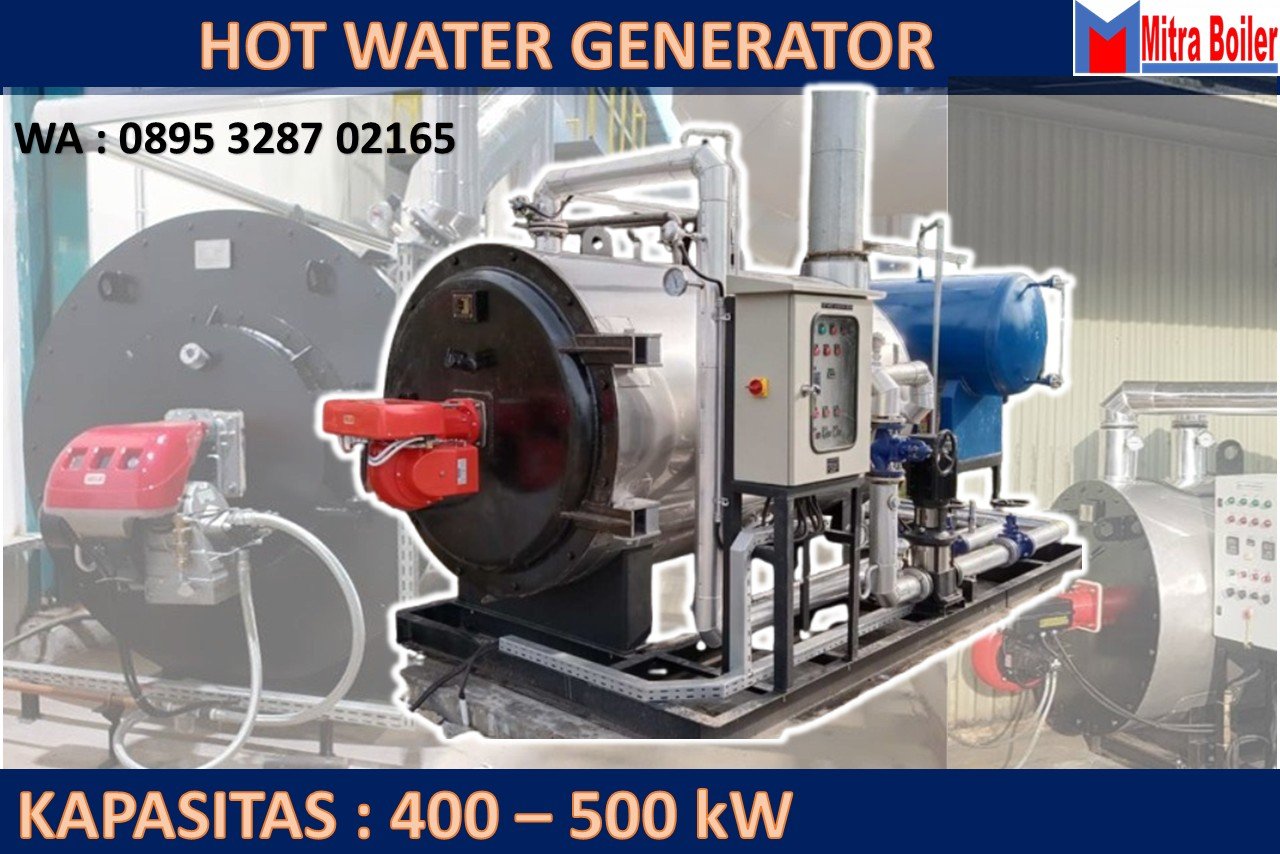

JUAL HOT WATER GENERATOR/BOILER AIR PANAS 400 – 500 kW

JUAL HOT WATER GENERATOR/BOILER AIR PANAS 400 – 500 kW

Desaign Hot Water Generator bisa disuplai dalam konstruksi Vertikal guna menghemat ruangan dan dengan mempergunakan Burner Package. Beberapa jenis burner di desain bisa menggunakan udara panas dengan menggunakan “Air Pre Heater”, yaitu dengan memanfaatkan gas buang sisa pembakaran sehingga pembakaran bahan bakar lebih sempurna. Atau HWG di desain Horizontal, tergantung kebutuhan pengguna. Setiap sambungan las dikerjakan dengan baik, dan “Pressure Test” sampai 1,5 kali tekanan operasi. Fluida mengalir didalam unit HWG dalam kurun waktu tertentu untuk menghindarkan terbentuk nya steam. Temperature outlet di jaga dibawah titik didih air, sesuai setpoint yang dikehendaki.

Gas panas hasil pembakaran memanaskan fluida cair diruang bakar sebagai panas radiasi dan selanjutnya memanaskan fluida konveksi melalui pipa-pipa api dalam 2 phass. Turbulensi yang dihasilkan oleh gas selama melewati lorong api dan pipa pemanas menghasilkan meningkatnya effisiensi Heater dan efek pembersihan dari jelaga yang mungkin menempel pada sisi api.

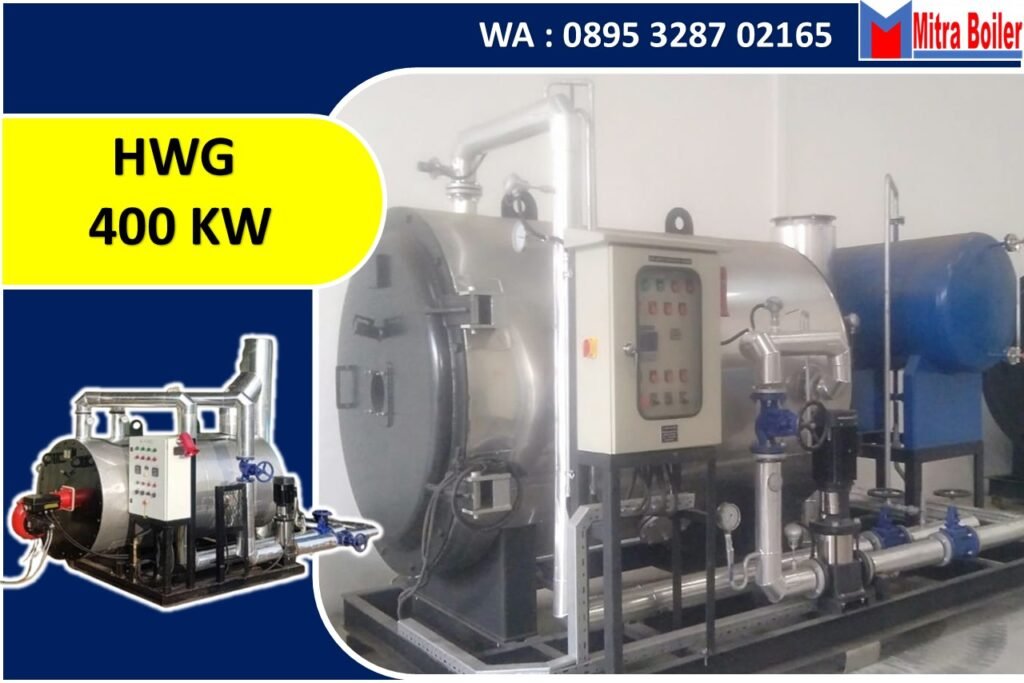

SPESIFIKASI HOT WATER GENERATOR 400 kW

SPESIFIKASI HOT WATER GENERATOR 400 kW

Kapasitas : Kcal/h 400.000
Maximal Operating : ˚C 95
Desain Tekanan : Kg/cm2 6
Pipa bakar boiler : mm 48.3
Inlet/Outlet : DN/PN 40/16
Efisiensi : % 90 +/-5
Diameter Gas outlet / Cerobong : mm 250 x 6M
Total Volume HTO pada Coil HWB : Ltr 230
Panjang : mm 2450
Lebar : mm 1390
Tinggi : Mm 1460
Transport Weight / Operating Weight : kg 1100

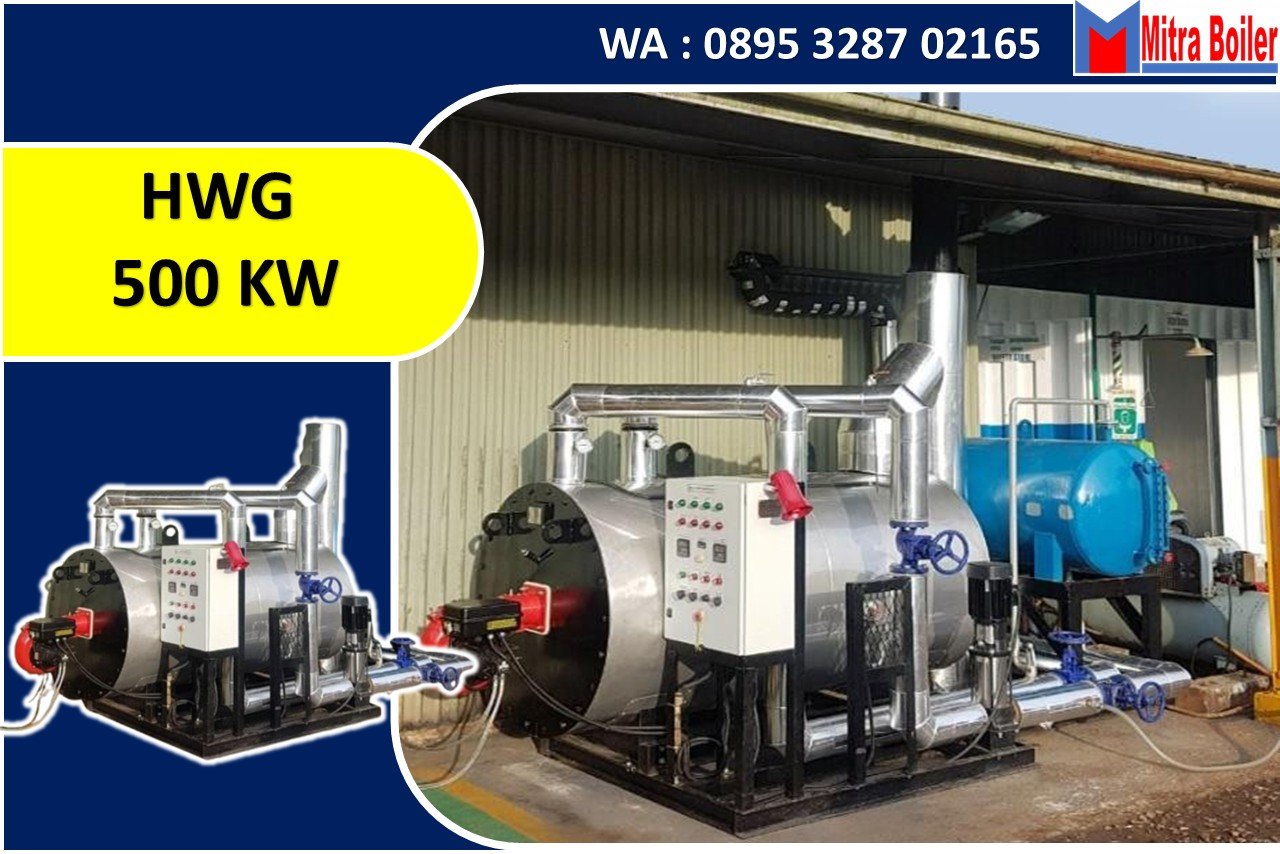

SPESIFIKASI HOT WATER GENERATOR 500 kW

SPESIFIKASI HOT WATER GENERATOR 500 kW

Spesification /1 unit: :

• – Pipe heater 48,3 x 3.2 Benteler : 1 Lot
• – Test Pressure  : 15 Barg
• – Max. Water Temperature : 105 °C
• – ΔΤ between outlet and inlet temperature : 25 °C
• – Length (Include Skid) : 3800 mm
• – Width (Include Skid) : 1650 mm
• – Height (Exclude Stack) : 1950 mm
• – Inlet flange  : 65 DN
• – Outlet flange : 65 DN
• – HWG empty weight  : 1750 Kg
•   – Consumption diesel oil (max) : 43 Ltr/h
• – Circulation Pump Flow Rate @ 5 Barg : 14 m³/h
•   – Pump Head max : 100 Mtr
• – Power consumption (Max) : 11 KW

Pressure Switch : 1 Unit
Box panel (schneider)  : 1 Unit
Temperatur Control (RWF/Equivalent)  : 1 Unit
Water Pump Grundfoss : 1 Unit
Burner  Kap – 534 – 714 Kw : : 1 Set
Expantion Tank c/w support  : 500 Ltr
Chimney Ø350 t.4 mm : 9 Mtr
Globe Valve DN65 PN16 Stainless : 3 pcs
Strainer DN65 PN16 Stainless : 1 pc
Globe Valve DN 15 PN16  : 2 pcs

KESIMPULAN

Hot Water Generator adalah mesin penghasil panas dengan media Fluida air yang dipanaskan dalam unit HWG, atau dalam tabung silinder dengan pipa-pipa pemanas. Umumnya HWG memiliki instrument yang terdiri dari burner/mesin pembakar bahan bakar, pompa sirkulasi, tangki ekspansi, pipa-pipa dan panel kontrol.

Body HWG di desain berbentuk horizontal – fire tube, dipanaskan oleh burner berbahan bakar gas, solar/light oil, heavy oil/residu atau bahan bakar lain yang bertujuan untuk menaikan suhu fluida nya. 10. Fluida (Air) yang telah bersirkulasi dipanaskan sampai temperatur dibawah titik didih (99 ‘C maksimal) atau sesuai kebutuhan, kemudian ditransfer ke peralatan lain yang membutuhkan panas tersebut.
