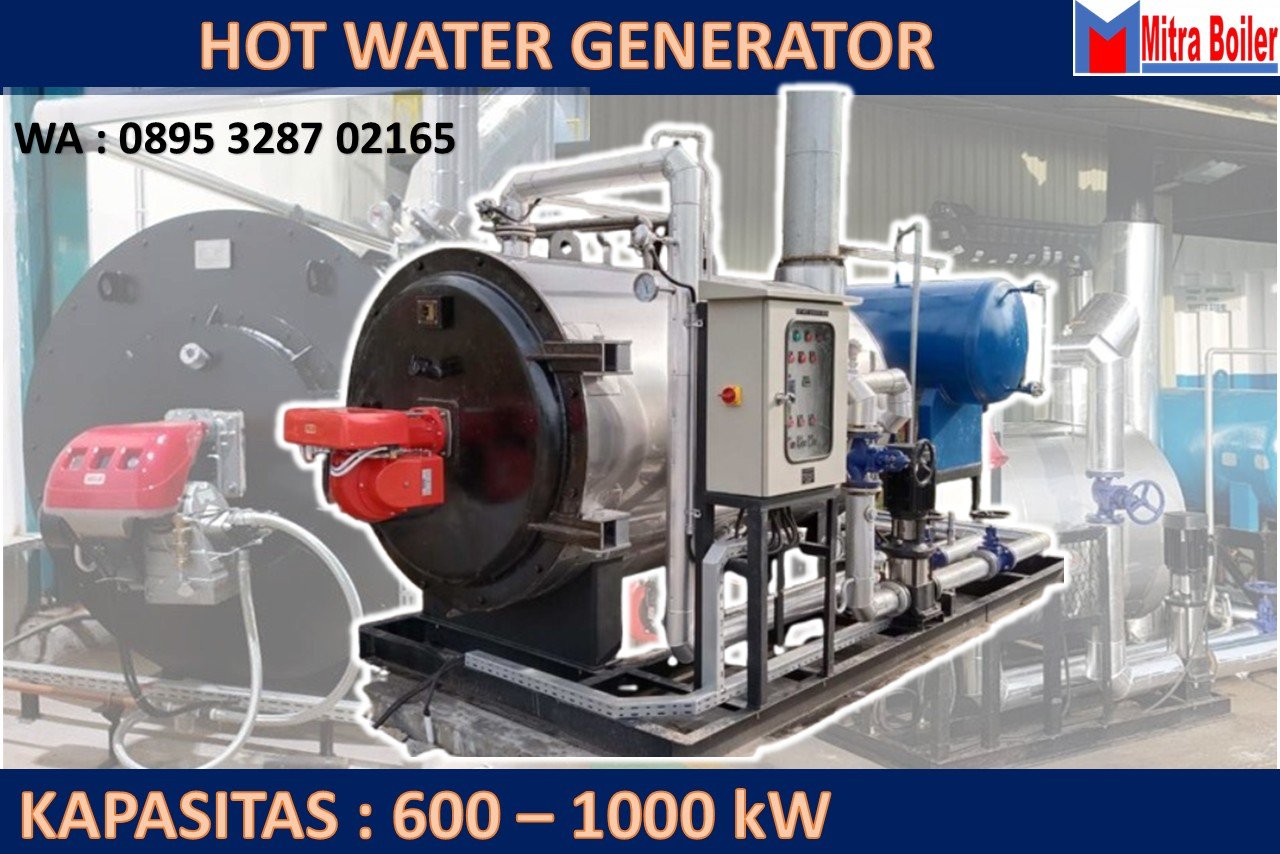

JUAL HOT WATER GENERATOR/BOILER AIR PANAS 600 – 1000 kW

JUAL HOT WATER GENERATOR/BOILER AIR PANAS 600 – 1000 kW

Hot Water Generator (HWG) adalah jenis mesin pemindah panas dengan mengunakan Air sebagai media penghantar panas dan dapat bekerja sampai temperatur 99 °C atau lebih, sesuai dengan tekanan kerja yang diberikan pada unit HWG nya. Berbeda dengan Steam Boiler, HWG bekerja hanya pada tekanan pompa sirkulasinya saja dan alat-alat yang membutuhkan
pemanasan tidak perlu dirancang dengan konstruksi yang khusus.

Kontruksi HWG yang dibuat adalah dengan model fire tube, dibagian luar dibalut dengan shell plate, bagian depan dan belakang nya terdapat tube plate. Pipa-pipa api dirakit di tube plate. Pada bagian tengan terdapat lorong api tempat pembakaran burner. Dibagian dalam nya terdapat air yang disirkulasi menggunakan pompa sirkulasi.

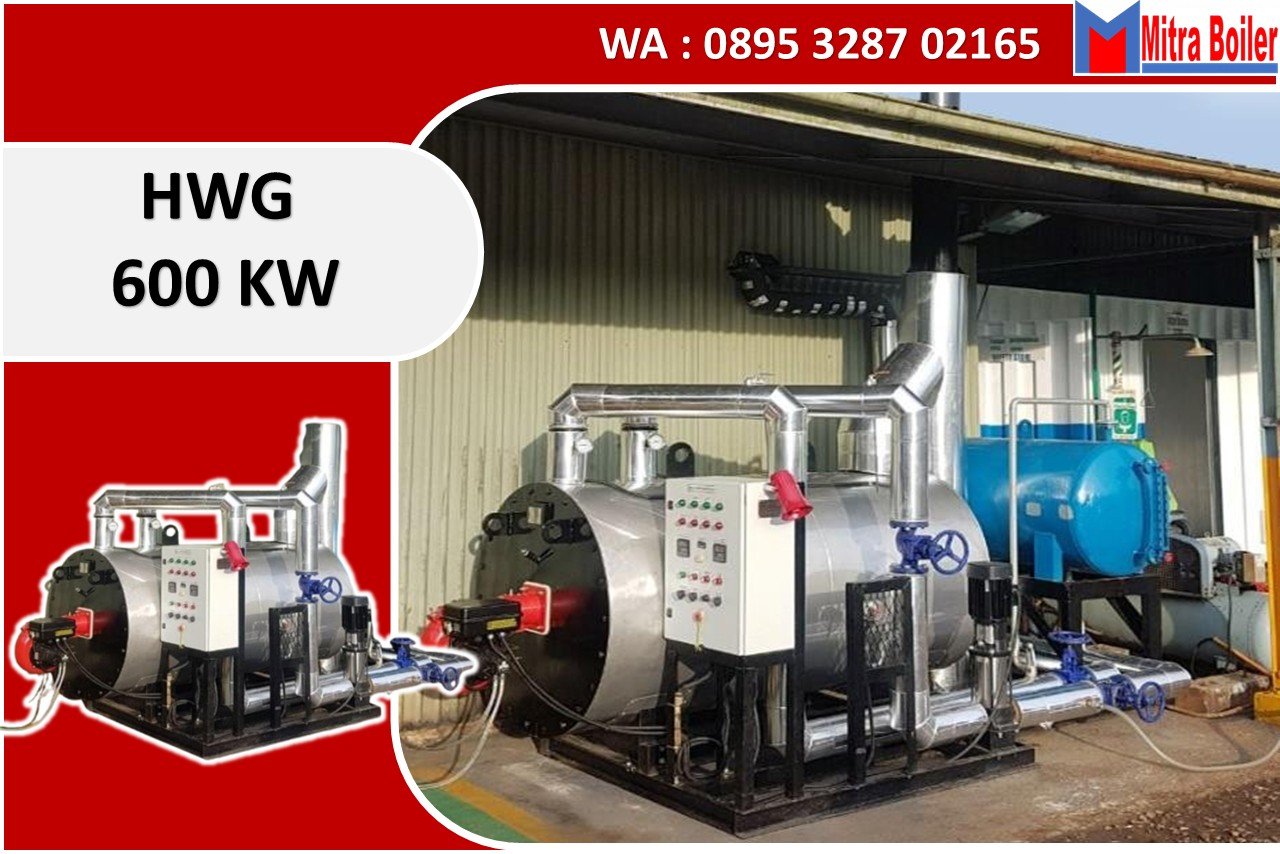

Spesifikasi Hot Water Generator 600 kW  :

Spesifikasi Hot Water Generator 600 kW

HWG 600 Kw Fire Tube
Spesification /1 unit: :

• – Pipe heater 48,3 x 3.2 Benteler : 1 Lot
• – Test Pressure  : 15 Barg
• – Max. Water Temperature : 105 °C
• – ΔΤ between outlet and inlet temperature : 25 °C
• – Length (Include Skid) : 3800 mm
• – Width (Include Skid) : 1650 mm
• – Height (Exclude Stack) : 1950 mm
• – Inlet flange  : 65 DN
• – Outlet flange : 65 DN
• – HWG empty weight  : 1750 Kg
• – Consumption diesel oil (max) : 43 Ltr/h
• – Circulation Pump Flow Rate @ 5 Barg : 14 m³/h
• – Pump Head max : 100 Mtr
• – Power consumption (Max) : 11 KW

Pressure Switch : 1 Unit
Box panel (schneider)  : 1 Unit
Temperatur Control (RWF/Equivalent)  : 1 Unit
Water Pump Grundfoss : 1 Unit
Burner Light Oil Kap – 534 – 714 Kw : : 1 Set
Expantion Tank c/w support  : 500 Ltr
Chimney Ø350 t.4 mm : 9 Mtr
Globe Valve DN65 PN16 Stainless : 3 pcs
Strainer DN65 PN16 Stainless : 1 pc
Globe Valve DN 15 PN16  : 2 pcs
Jasa Instalasi dan Commissioning : 1  lot

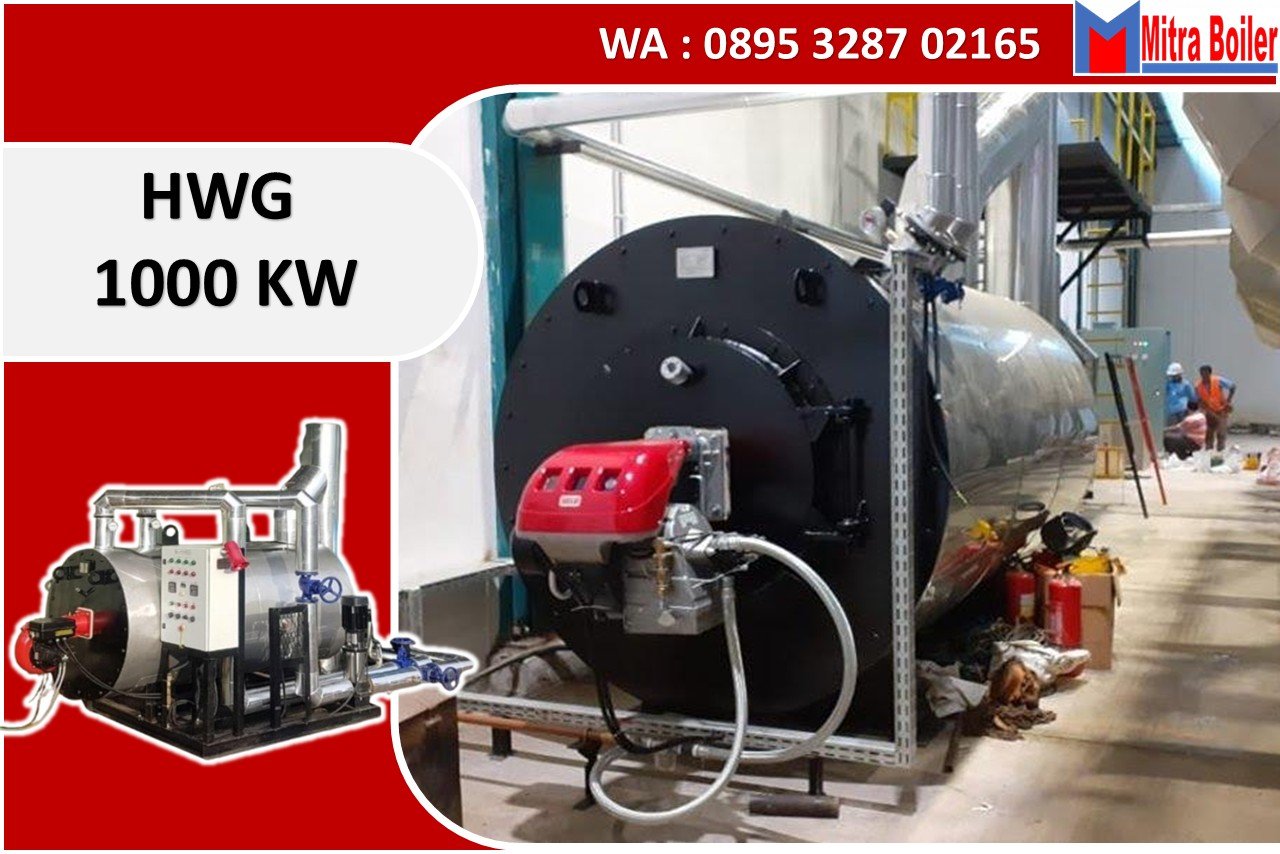

Spesifikasi Hot Water Generator 1000 kW  :

Spesifikasi Hot Water Generator 1000 kW

Kapasitas : kW 1000
Tekanan kerja : Bar 6
Desaign Temperatur : Deg‘C 120
Hot Water Delivery Temperatur : Deg‘C -100
Temp. Difference on Supply dan Return : Deg‘C 10 to 20
Kapasitas Thermal Burner : kW 79/1020 – 2040 kW
Material :
Pipa boiler Benteler Germany- P235GH TC / Setara : SA 192 -+ Ø 76,2” x 3,2
Material  Shell Boiler : A36/ SS400
Material Boiler Furnace Plate & Revelsal And Plate : A 516 Gr 70
Dimensi :
Panjang : mm -2400
Lebar : mm -1200
Tinggi : mm -1600
Diameter Gas outlet / Cerobong : mm Ø 500
Diameter outlet  : DN 80
Diameter Drain : DN 32
Insulation :
Rockwooll : mm 100
Cover Stainless : mm 3
Transport Weight / Operating Weight : kg -2000

CATATAN:

Umur kerja (Unit HWG yang baik) umumnya lebih dari 10 tahun, sesekali memerlukan pembersihan karena bagian dalam terutama apabila diberikan air dengan kualitas buruk, mengandung bahan terlarut dan mineral tinggi, akan menyebabkan penumpukan kerak pada dinding pipa dan lorong api di sisi air, sehingga akan mengurangi efisiensi penyerapan panas. Akibat terburuk nya apabila penumpukan sudah tebal, akan mengakibatkan efisiensi HWG turun, serta over heating pada pipa dan lorong api, tidak menutup kemungkinan akan terjadi kebocoran akibat struktur logam sudah melemah.
