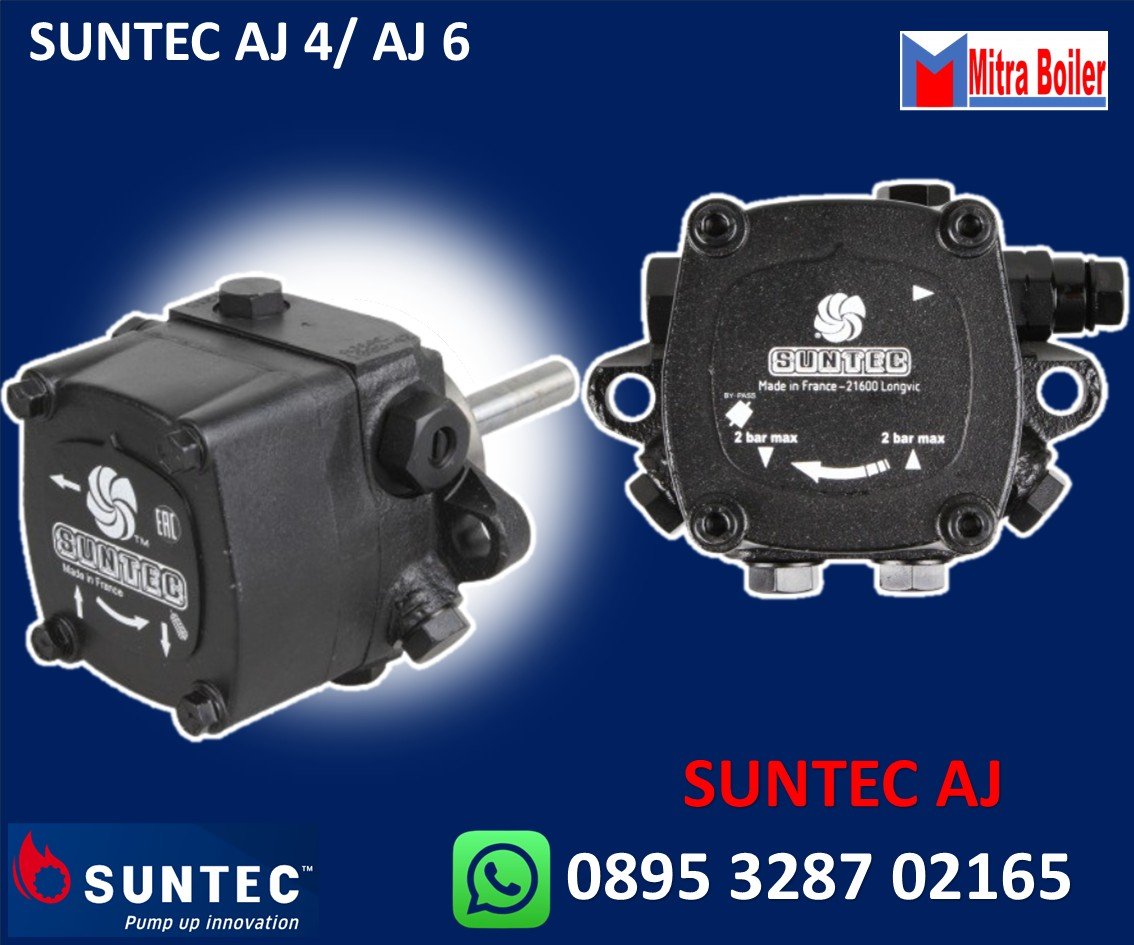

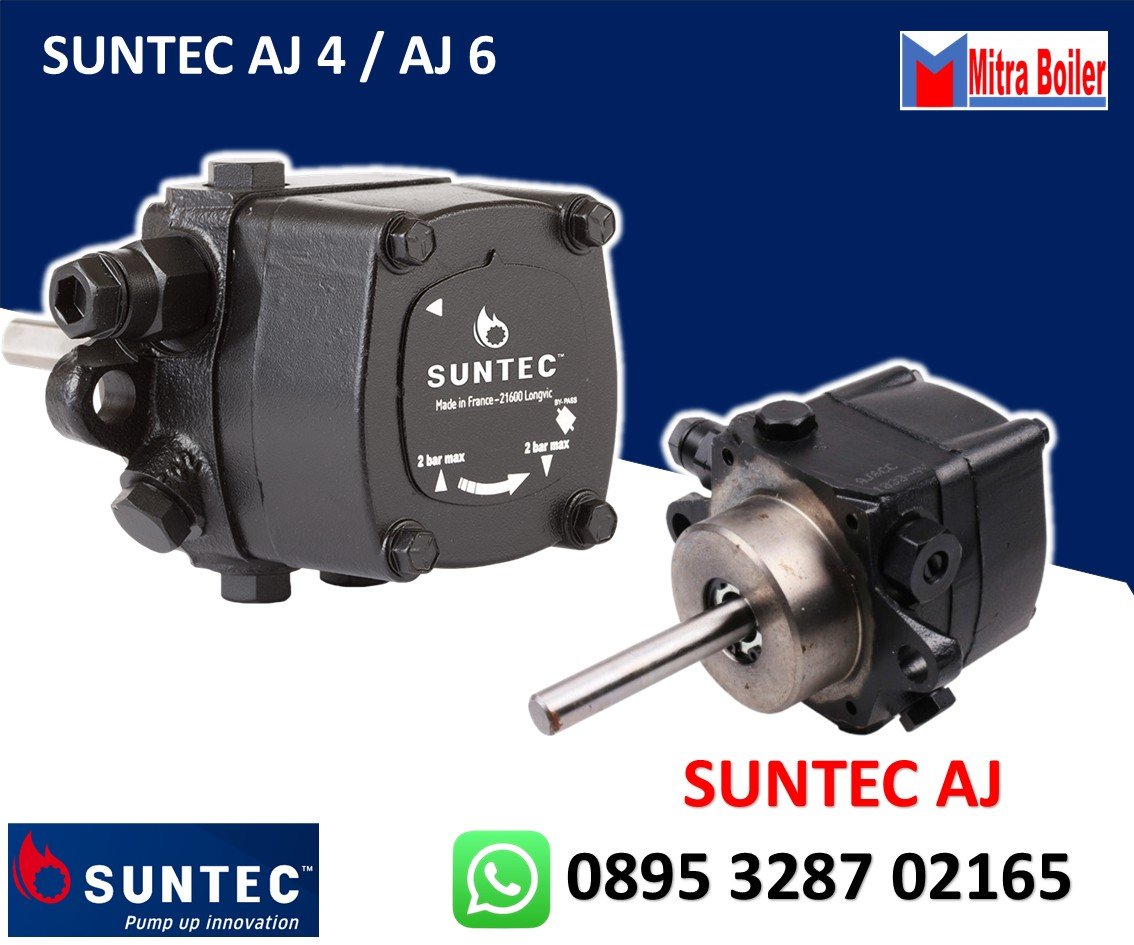

JUAL POMPA SUNTEC AJ4, AJ6-POMPA BURNER SOLAR

JUAL POMPA SUNTEC AJ4, AJ6-POMPA BURNER SOLAR

Pompa oli SUNTEC AJ adalah model dasar yang dilengkapi katup pengatur tekanan dengan pemutus*. pompa model gear Pump yang di gunakan pada burner yang berfungsi untuk menyuplay bahan bakar bertekanan untuk di lanjutkan ke nozel untuk di Kabutkan sebagai permulaan pembakaran, selanjutnya sebagai penyedot dari return/ balikan dari Pompa untuk di kembalikan ke Tanki Bahan Bakar.

KOMPATIBILITAS

• – Oli domestik, HVO, B100 (campuran biofuel dengan penambahan 100% FAME, sebagaimana didefinisikan dalam DIN SPEC 51603-6), minyak tanah.
• – Sistem satu atau dua pipa.
• – Biasanya terhubung dengan katup solenoid in-line.

PRINSIP KERJA POMPA

Set roda gigi menyedot oli dari tangki melalui filter internal dan memindahkannya ke katup yang mengatur tekanan oli ke saluran nosel. Semua oli yang tidak melewati saluran nosel akan dialirkan melalui katup kembali ke saluran balik pada
instalasi dua pipa atau, jika instalasi satu pipa, kembali ke port hisap pada set roda gigi; Dalam hal ini, sumbat bypass harus dilepas dari port pengukur va kum dan port pengembalian harus disegel dengan sumbat baja dan ring. Katup juga memiliki fungsi pemutus* sebagai berikut:
Selama periode start ketika kecepatan set roda gigi meningkat, semua oli melewati slot pembuangan di piston, kembali ke saluran balik. Setelah kecepatan mencapai nilai tertentu dan aliran tidak dapat lagi melewati slot pembuangan ini, maka tekanan meningkat dengan cepat mengatasi gaya pegas katup dan membuka katup. Selama urutan berhenti, kecepatan set roda gigi melambat dan katup menutup ketika kapasitas set roda gigi lebih rendah daripada aliran slot pembuangan. Kecepatan pemutus dan pemutus bergantung pada ukuran set roda gigi dan tekanan yang ditetapkan.

Pembuangan/Balikan
Pembuangan pada operasi dua pipa bersifat otomatis, tetapi dapat dipercepat dengan melonggarkan sumbat pada port pengukur tekanan. Pada operasi satu pipa, port tekanan harus dibuka untuk membuang udara dari sistem.
*Karena adanya lubang bypass nosel, model AJ 1002 tidak memiliki fungsi pemutus . Pemutus harus disediakan oleh katup solenoid eksternal.

DATA TEKNIS SUNTEC AJ

DATA TEKNIS SUNTEC AJ 4- AJ6

• Flange Pemasangan : sesuai EN 225
• Ulir sambungan : Silinder sesuai ISO 228/1
• Saluran masuk dan keluar : G 1/4
• Saluran keluar nosel : G 1/8
• Port pengukur tekanan : G 1/8
• Port pengukur vakum : G 1/8
• Fungsi katup :
  • • • Pengatur tekanan dan pemutus *
      • (*kecuali untuk model 1002).
• Saringan Area terbuka : 30 cm²
• Ukuran bukaan : 120 x 150 µm²
• Poros :
  • AJ 1000/1002 : Ø 11 mm (7/16″)
  • AJ 1003: Ø 8 mm sesuai EN 225.
• Sumbat bypass : Dimasukkan ke dalam port pengukur vakum untuk sistem 2 pipa; dapat dilepas dengan kunci Allen 4 mm untuk sistem 1 pipa.
• Berat : 1,7 kg

Data hidrolik

• Rentang tekanan nosel :
  • B : 7 – 15 bar
  • C: 10 – 20 bar
  • E: 10 – 30 bar
• Pengaturan tekanan pengiriman : 12 bar
• Viskositas operasi :
  • 2 – 75 mm²/dtk (cSt) untuk AJ4, AJ6
  • 1,25 – 75 mm²/dtk (cSt) untuk AJV4K, AJV6K
• Suhu oli : 0 – 60°C di dalam pompa.
• Tekanan masuk : maks. 2 bar.
• Tekanan balik : maks. 2 bar.
• Tinggi hisap : maks. 0,45 bar. Vakum untuk mencegah pemisahan udara dari oli.
• Kecepatan terukur : maks. 3600 rpm.
• Torsi (@ 45 rpm) :
  • 0,30 N.m (AJ4/AJ6)
  • 0,15 N.m (AJV4K, AJV6K)

DESKRIPSI

Pompa roda gigi seri AJ dirancang dan diproduksi untuk memasok bahan bakar ke pembakar bahan bakar cair berkapasitas 400-3000 kW. Model dasar dilengkapi katup kontrol tekanan terintegrasi. Sebagian besar pompa dalam seri ini memiliki fungsi penguncian. Pasokan fluida kerja otomatis ke nosel disediakan oleh katup elektromagnetik, yang dipasang berdasarkan permintaan terpisah.
