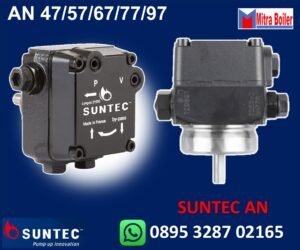

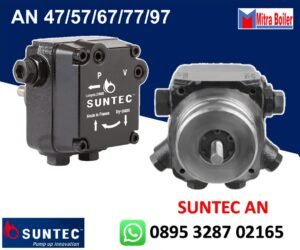

JUAL POMPA SUNTEC AN 47/57/67/77/97- K POMPA BURNER

Pompa Suntec Type AN Adalah Pompa Gear untuk menyedot minyak solar pada mesin Burner dari tangki melalui filter internal dan mentransfernya ke katup/Coil yang mengatur tekanan minyak ke saluran nosel. Semua minyak yang tidak melewati saluran nosel akan dilewatkan melalui katup kembali ke saluran balik, dalam instalasi dua pipa atau, jika instalasi satu pipa, kembali ke port hisap di gear set; dalam hal ini, sumbat bypass harus dilepas dari port balik, dan port balik disegel dengan sumbat baja dan ring.
Katup juga memiliki fungsi pemutus sebagai berikut:
Selama periode start ketika kecepatan gear set meningkat, semua Minyak melewati fl at khusus pada piston, kembali ke saluran balik. Setelah kecepatan mencapai nilai tertentu dan aliran tidak dapat lagi melewati fl at ini, maka tekanan meningkat dengan cepat mengatasi gaya pegas katup dan membuka katup.
Selama urutan berhenti, kecepatan gear set melambat dan katup menutup ketika kapasitas gear set lebih rendah dari aliran fl at. Kecepatan potong dan mati bergantung pada ukuran set roda gigi dan tekanan yang ditetapkan.

SPESIFIKASI POMPA SUNTEC AN

Pompa oli SUNTEC AN adalah model dasar yang dilengkapi katup pengatur tekanan dengan pemutus.

KOMPATIBILITAS

• – Oli domestik, HVO, B100 (campuran biofuel dengan penambahan hingga 100% FAME,
  sebagaimana didefinisikan dalam DIN SPEC 51603-6 dan EN 14214), minyak tanah.
• – Sistem satu atau dua pipa.
• – Biasanya dilengkapi dengan katup solenoid in-line.

TEKNIKAL DATA POMPA SUNTEC AN

• Pemasangan Flange atau hub : sesuai EN 225
• Ulir sambungan : Silinder sesuai ISO 228/1
• Saluran masuk dan keluar : G 1/4 (dengan fasilitas penyegelan kerucut pada model revisi 6)
• Saluran keluar nosel : G 1/8
• Port pengukur tekanan : G 1/8
• Port pengukur vakum : G 1/8
• Fungsi katup: Pengatur tekanan dan pemutus
• Saringan Area terbuka :
  • 6 cm² : (AN 47/47K, 57/57K, 67/67K)
  • 20 cm² : (AN 77/77K, 97/97K)
• Ukuran bukaan : 150 µm
• Poros Ø 8 mm sesuai : EN 225
• Sumbat bypass Dimasukkan ke port balik untuk sistem dua pipa ; Dapat dilepas dengan kunci Allen 4 mm untuk sistem satu pipa
• Berat 1 – 1,3 kg (tergantung model)
• Data hidrolik
  • Ukuran roda gigi 47/57 = Rentang tekanan nosel* 7 – 14 bar = Pengaturan pabrik 9 bar
  • Ukuran roda gigi 67/77/97 = Rentang tekanan nosel* 10 – 20 bar = Pengaturan pabrik 14 bar
  • Ukuran roda gigi 47K/57K/67K/77K/97K = Rentang tekanan nosel*  7 – 15 bar = Pengaturan pabrik 9 bar
    * rentang lain tersedia berdasarkan permintaan, lihat rentang yang ditentukan pada
    unit bahan bakar tertentu.
• Viskositas operasi :
  • 2 – 75 mm²/s (cSt) untuk AN 47/57/67/77/97
  • 1,25 – 75 mm²/s (cSt) untuk AN 47K/57K/67K/77K/97K
• Suhu Minyak : 0 – 60°C di dalam pompa.
• Tekanan masuk : maks. 2 bar.
• Tekanan balik : maks. 2 bar.
• Tinggi hisap : maks. 0,45 bar. Vakum untuk mencegah pemisahan udara dari oli.
• Kecepatan terukur : maks. 3600 rpm.
• Torsi (@ 45 rpm)
  • 0,10 N.m (AN 47/47K, AN 57/57K)
  • 0,12 N.m (AN 67/67K)
  • 0,14 N.m (AN 77/77K)
  • 0,20 N.m (AN 97/97K)

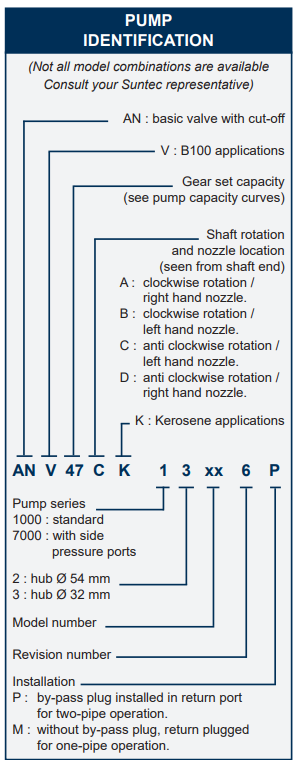

IDENTIFIKASI POMPA

• AN: katup dasar dengan cut-off
• V: aplikasi B100
  Kapasitas set roda gigi
  (lihat kurva kapasitas pompa)
  Putaran poros
  dan lokasi nosel
  (dilihat dari ujung poros)
• A : putaran searah jarum jam /nosel kanan.
• B : putaran searah jarum jam /nosel kiri.
• C : putaran berlawanan arah jarum jam /nosel kiri.
• D : putaran berlawanan arah jarum jam /nosel kanan.
• K : aplikasi minyak tanah
• AN V 47 C K 1 3 xx 6 P
  Seri pompa
• 1000: standar
• 7000: dengan port tekanan samping
• 2 : hub Ø 54 mm
• 3 : hub Ø 32 mm
  Nomor model
  Nomor revisi
  Pemasangan
• P: sumbat bypass terpasang di port balik
  untuk operasi dua pipa. M: tanpa sumbat bypass, kembali dengan sumbat
  untuk operasi satu pipa

KESIMPULAN

Pompa oli SUNTEC AN adalah pompa minyak solar yang model dasar yang dilengkapi katup pengatur tekanan dengan pemutus. banyak di gubakan untuk mesin Burner. kapasitas mengikuti model dan kebutuhan burner.
