JUAL POMPA SUNTEC J4, J6 – POMPA BURNER SOLAR

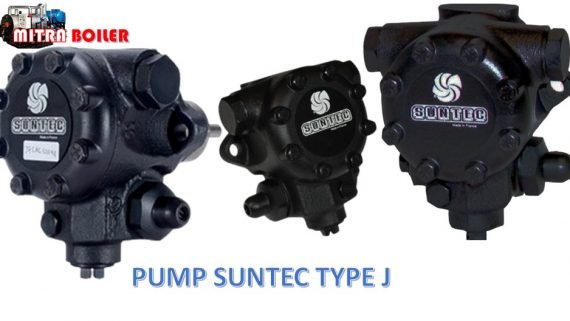

Pompa oli SUNTEC J Adalah pompa minyak untuk Burner yang di Fabrisi di Negara France ditujukan untuk pembakar oli berkapasitas sedang dari 400 hingga 3000 kW. Pompa ini dilengkapi katup pengatur tekanan dan tersedia dengan atau tanpa fungsi pemutus.

KOMPATIBILITAS

• – Oli ringan dan sedang, HVO, B100 (campuran biofuel dengan penambahan hingga 100% FAME, sebagaimana didefinisikan dalam DIN SPEC 51603-6 atau EN 14214). Untuk aplikasi minyak tanah, hubungi Suntec.
• – Sistem satu atau dua pipa.
• – Biasanya dilengkapi dengan katup solenoid in-line.

PRINSIP KERJA POMPA

Set roda gigi menyedot oli dari tangki melalui filter internal dan mentransfernya ke katup yang mengatur tekanan oli ke saluran nosel. Semua oli yang tidak melewati saluran nosel akan dibuang melalui katup kembali ke saluran balik pada instalasi dua pipa atau, jika instalasinya satu pipa, kembali ke port hisap di gear-set. Dalam hal ini, sumbat bypass harus dilepas dari port balik dan port balik disegel dengan sumbat baja dan ring.

Model 1000 & 1001, katup juga memiliki fungsi pemutus sebagai berikut:

• – Selama periode start ketika kecepatan gear-set meningkat, semua oli melewati float khusus pada piston, kembali ke saluran balik. Setelah kecepatan mencapai nilai tertentu dan aliran tidak dapat lagi melewati fl at ini, maka tekanan
  meningkat dengan cepat mengatasi gaya pegas katup dan membuka katup.
• – Selama urutan berhenti, kecepatan gear-set melambat dan katup menutup ketika kapasitas gear-set lebih rendah dari fl at flow.

DATA TEKNIS

• Pemasangan Flange : sesuai dengan EN 225.
• Model : 1000/1003
  • Ulir sambungan : Kerucut
  • Saluran masuk dan keluar : 1/4 NPTF
  • Saluran keluar nosel : 1/8 NPTF
  • Port pengukur tekanan : 1/8 NPSF
  • Port pengukur vakum : 1/4 NPTF
• Model 1001/1002
  • Ulir sambungan : Silinder (sesuai ISO 228/1)
  • Saluran masuk dan keluar : G 1/2
  • Saluran keluar nosel : G 1/4
  • Port pengukur tekanan : G 1/8
  • Port pengukur vakum : G 1/2
• Fungsi katup : Pengatur tekanan dan pemutus (kecuali untuk model 1002 dan 1003).
• Saringan
  • Area terbuka
    • P: 97 cm²
    • N: 45 cm²
    • L: Tanpa filter
  • Ukuran bukaan
    • P: 170µm
    • N: 550µm
    • L: Tanpa filter
• Poros : Ø 11 mm sesuai dengan EN 225.
• Steker bypass : Dipasang di port pengembalian untuk sistem 2 pipa; Dapat dilepas dengan kunci Allen 3/16″ untuk
• sistem 1 pipa.
• Berat 4 kg
• Tersertifikasi kecuali J7 dan rentang tekanan K:
  • Tersertifikasi UR
• Data hidrolik
• Rentang tekanan A: 1,4 – 2,8 bar Pengaturan tekanan pengiriman 2,8 bar
• Rentang tekanan B: 7 – 14 bar Pengaturan tekanan pengiriman 7 bar
• Rentang tekanan C: 10 – 21 bar Pengaturan tekanan pengiriman 12 bar
• Rentang tekanan D: 2,8 – 5,5 bar Pengaturan tekanan pengiriman 5,5 bar
• Rentang tekanan F: 0,7 – 1,4 bar Pengaturan tekanan pengiriman 0,7 bar
• Rentang tekanan K: 14 – 30 bar Pengaturan tekanan pengiriman 20 bar (untuk J1000 dan J1001)
• Rentang tekanan 10 – 30 bar Pengaturan tekanan pengiriman 12 bar (untuk J1002 dan J1003)
• Viskositas operasi :
  • 2 – 75 mm²/dtk (cSt) untuk J4/J6
  • 3 – 75 mm²/dtk (cSt) untuk J7
    (Untuk aplikasi minyak tanah, hubungi SUNTEC)
• Suhu oli : 0 – 90°C di dalam pompa.
• Tekanan masuk : maks. 1,5 bar.
• Tekanan balik : maks. 1,5 bar.
• Tinggi hisap : maks. 0,45 bar. Vakum untuk mencegah pemisahan udara dari oli.
• Kecepatan terukur : maks. 3600 rpm.
• Torsi (@ 45 rpm) : 0,30 N.m

Kecepatan cut-on dan cut-off bergantung pada ukuran roda gigi dan tekanan yang disetel. Model 1002 & 1003 tidak memiliki fungsi cut-off. Cut-off harus disediakan oleh
katup solenoid eksternal.
Pembuangan:
Pembuangan pada operasi dua pipa dilakukan secara otomatis, tetapi dapat dipercepat dengan melonggarkan
sumbat pada port pengukur tekanan.
Pada operasi satu pipa, port tekanan harus dibuka untuk membuang udara dari sistem.

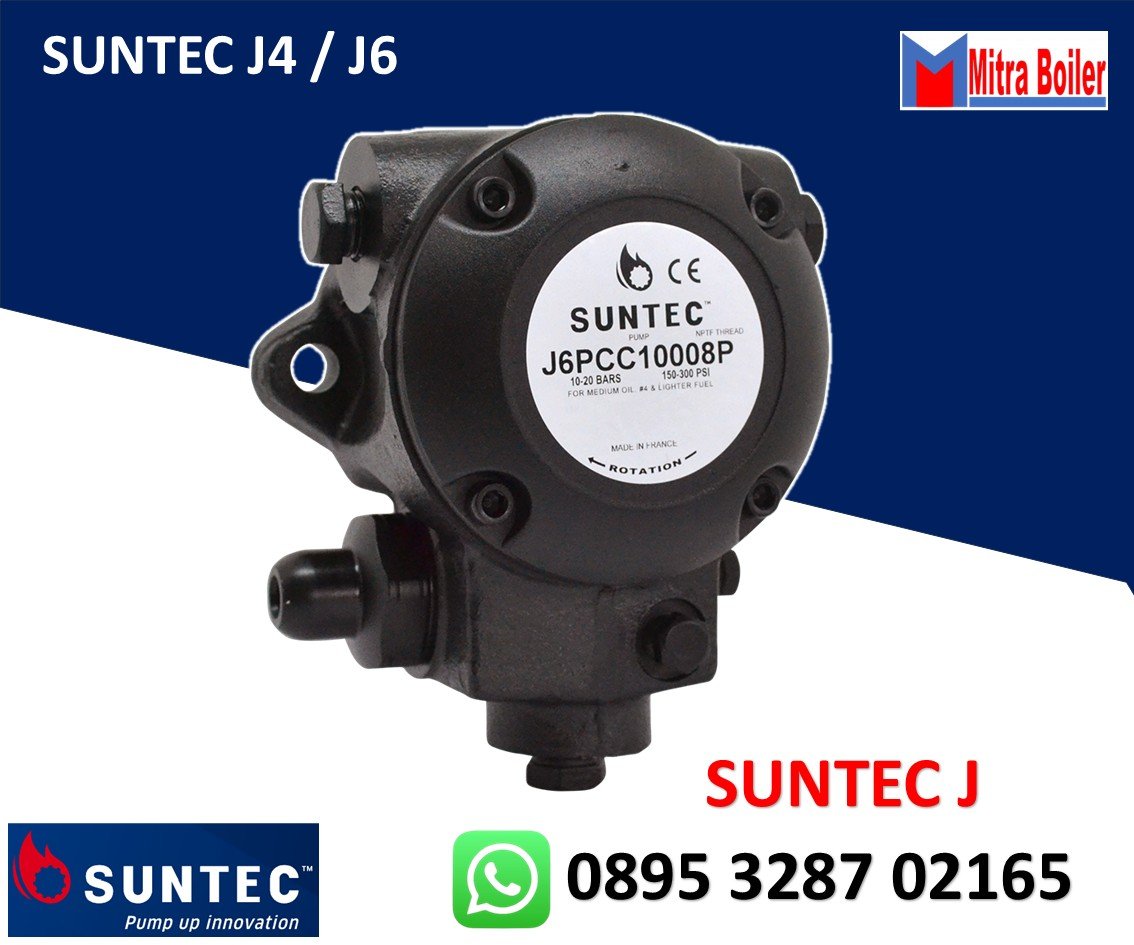

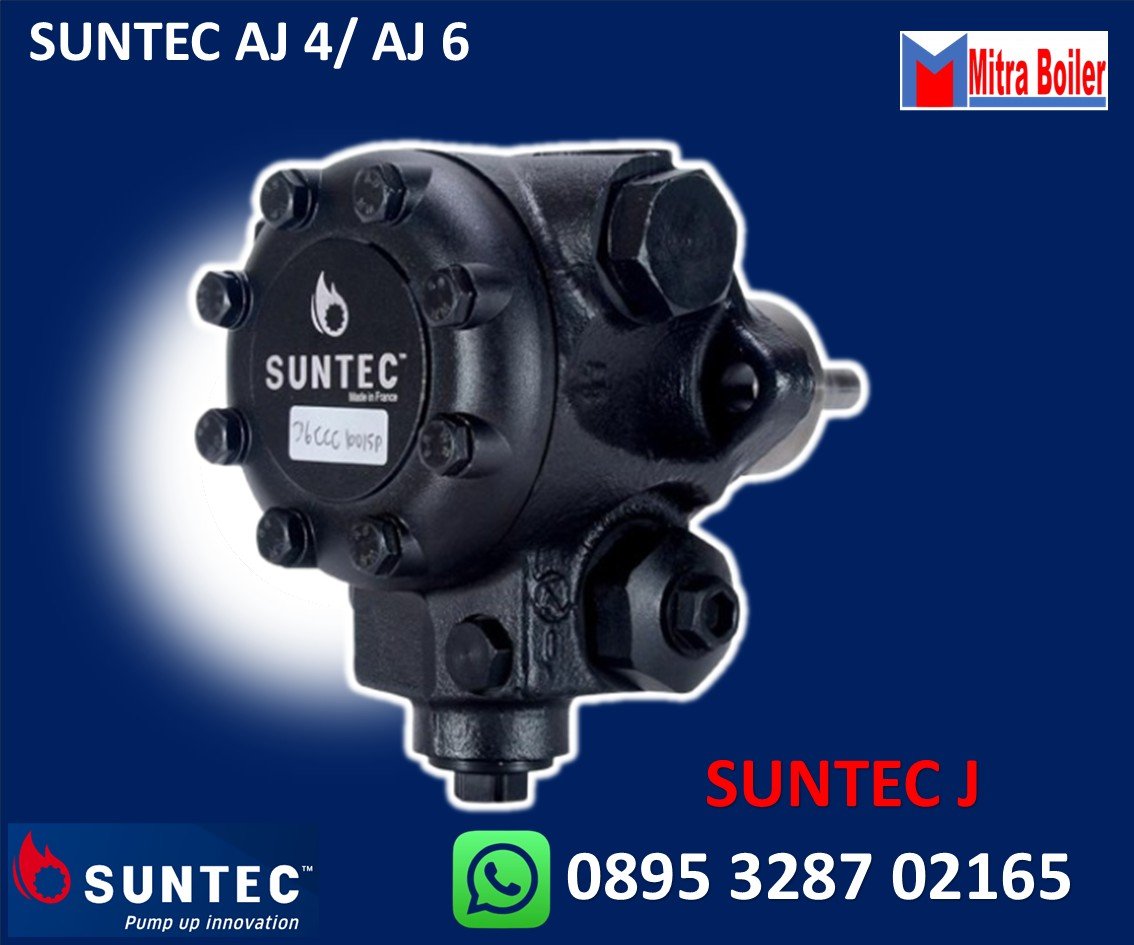

FITUR POMPA SUNTEC J4-J6

• Pompa bahan bakar Suntec dapat beroperasi dengan satu atau lebih jenis bahan bakar. Model yang dirancang untuk minyak tanah dan biodiesel memiliki segel poros Viton khusus yang mencegah penguapan dan kebocoran bahan bakar, memastikan pengoperasian yang aman.
• Perangkat yang dirancang untuk memompa bahan bakar minyak dibedakan oleh keandalannya yang tinggi dan desainnya yang tahan panas – dirancang untuk suhu bahan bakar hingga +90 – +150 ºC.
  Untuk memanaskan bahan bakar sebelum menyalakan pembakar, beberapa model memiliki lubang bor untuk memasang elemen pemanas. Penempatan dudukan yang cermat menjamin perpindahan panas yang efektif dan menghilangkan kontak langsung bahan bakar dengan pemanas listrik.
• Desain standar pompa mengharuskan pemasangan dalam sistem dua pipa. Saat menggunakan perangkat ini dalam struktur tanpa saluran balik, perlu membuka sumbat bypass dan menutup lubang pembuangan.
