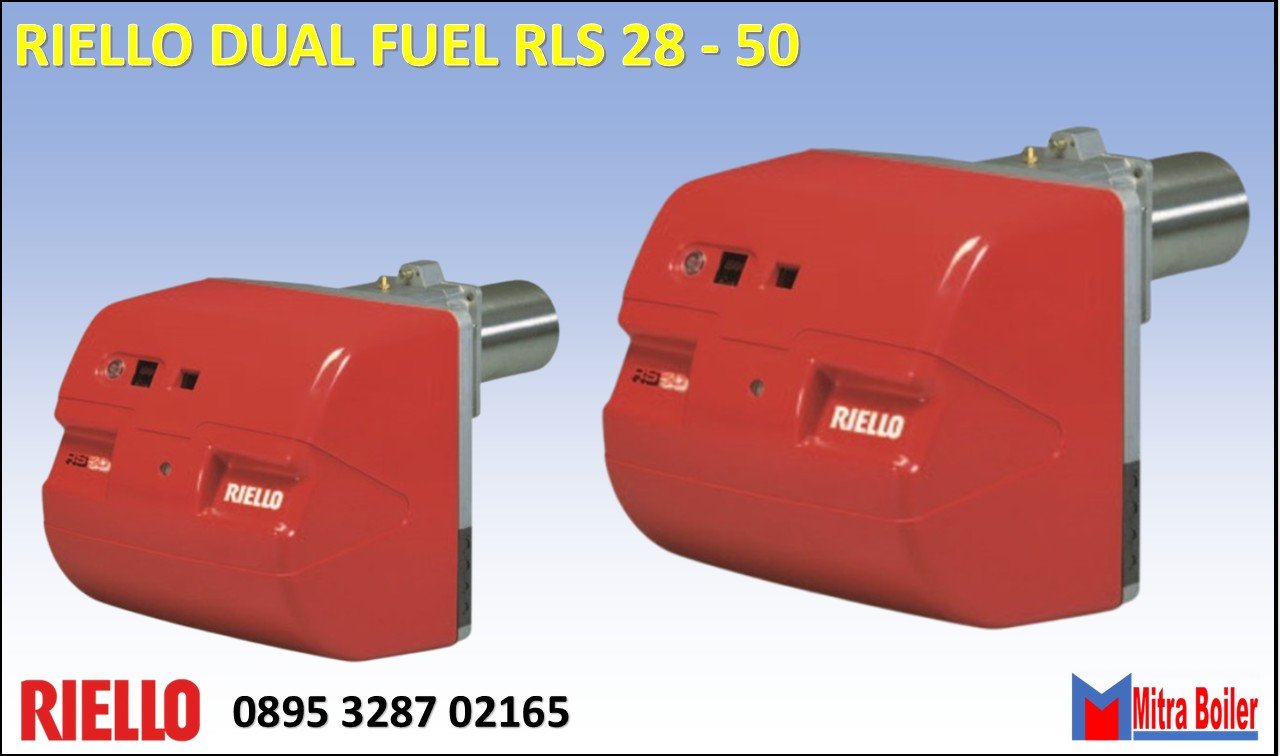

JUAL RIELLO DUAL FUEL RLS 28, 50 – TWO STAGE PROGRESIF

Seri pembakar RLS 28 -50 mencakup rentang pembakaran dari 100 hingga 581 kW, dan telah dirancang untuk digunakan dalam boiler air panas suhu rendah atau sedang, generator udara panas atau uap, boiler minyak diatermik. Pengoperasiannya adalah “dua tahap”; pembakar dilengkapi dengan PANEL LED perangkat elektronik, yang menyediakan diagnostik status pembakar. Optimalisasi emisi suara dijamin oleh penggunaan kipas dengan bilah kurva terbalik dan material peredam suara yang disertakan dalam sirkuit hisap udara. Peningkatan kinerja kipas dan kepala pembakaran menjamin fleksibilitas penggunaan dan kerja yang sangat baik pada semua laju pembakaran. Desain eksklusif memastikan dimensi yang diperkecil, penggunaan dan perawatan yang mudah. ​​Berbagai macam aksesori menjamin peningkatan fleksibilitas kerja.

Seri Lanjutan Seri RLS:

RLS 28 Kapasitas : 100/163 ÷ 325 kW
RLS 38 Kapasitas : 116/232 ÷ 442 kW
RLS 50 Kapasitas : 145/290 ÷ 581 kW

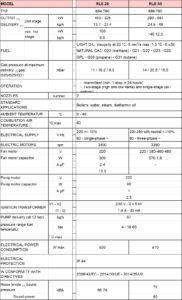

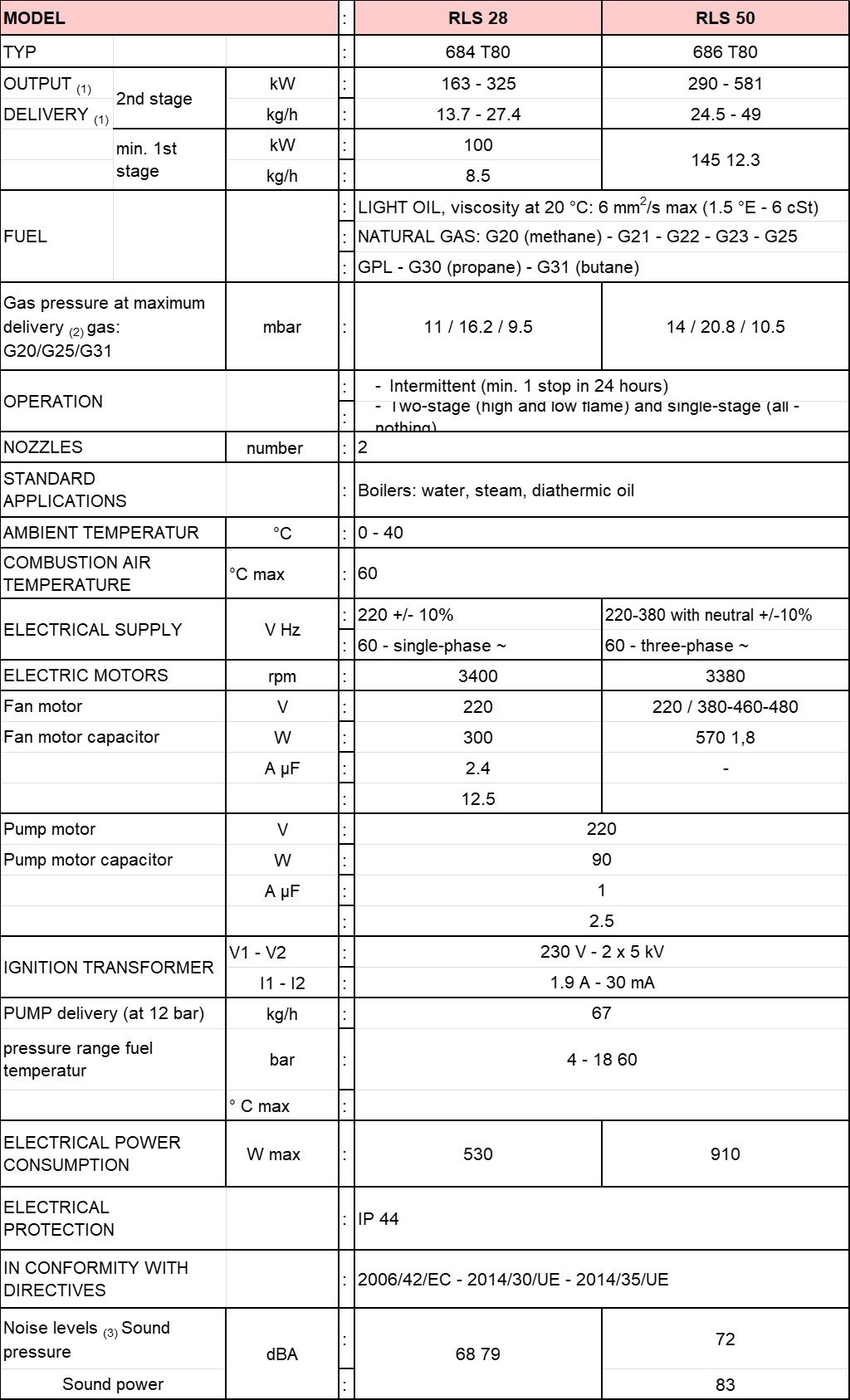

TECKNIKAL DATA

(1) Kondisi referensi: Suhu sekitar 20°C – Tekanan barometrik 1000 mbar – Ketinggian 100 m dpl.

(2) Tekanan pada titik uji 7)(A)p.8 dengan tekanan nol di ruang pembakaran dan output pembakar maksimum.

(3) Tekanan suara diukur di laboratorium pembakaran pabrik, dengan pembakar beroperasi pada ketel uji dan pada output terukur maksimum. Daya suara diukur dengan metode “Free Field”, sesuai EN 15036, dan sesuai dengan akurasi pengukuran “Akurasi: Kategori 3”, sebagaimana ditetapkan dalam EN ISO 3746.

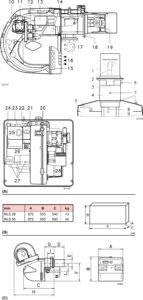

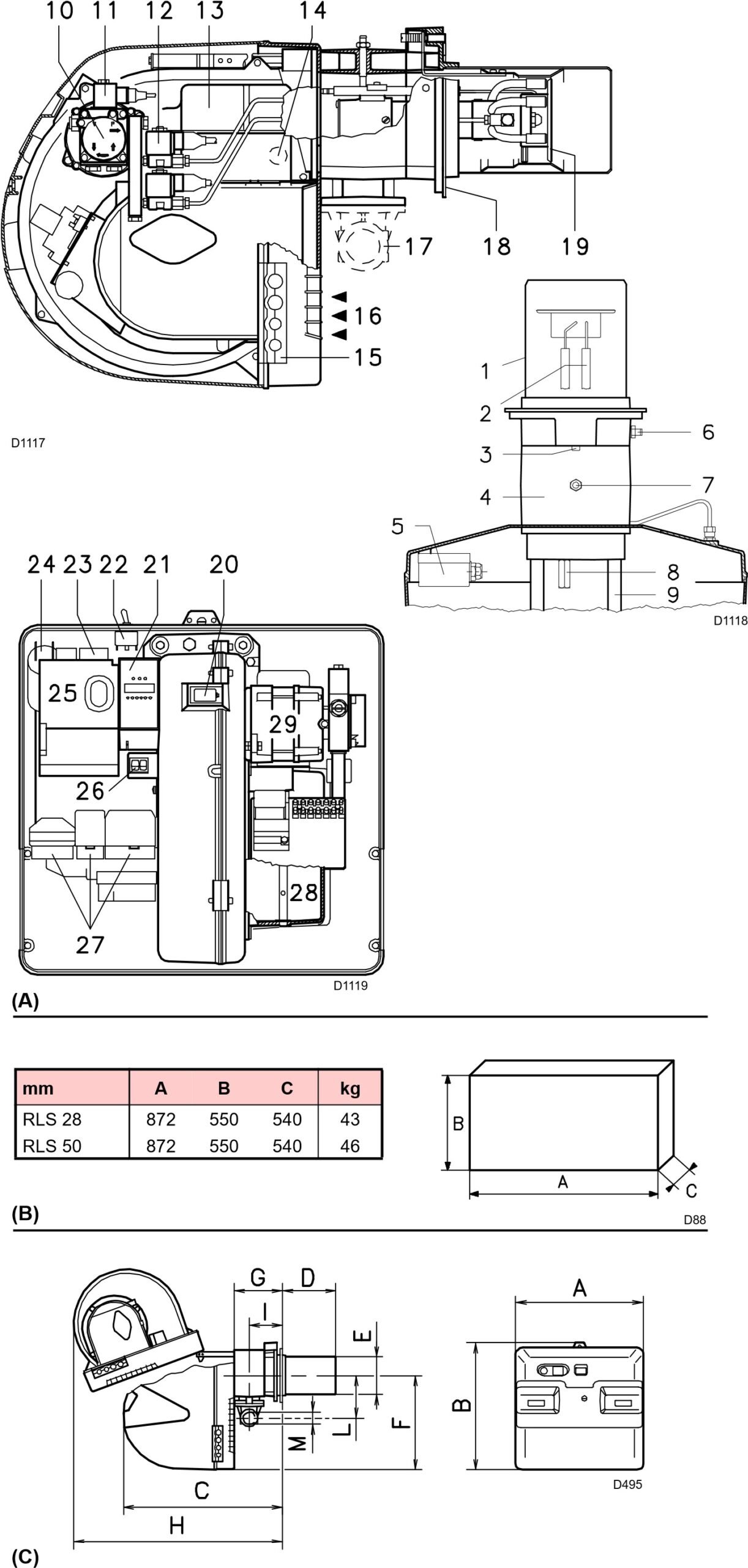

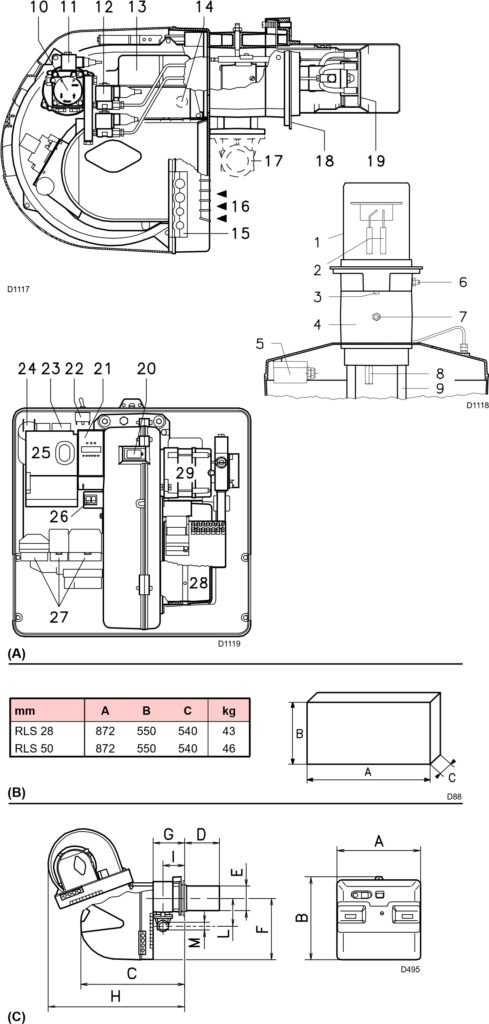

DESKRIPSI BURNER RLS 28-50

1. Kepala pembakaran
2.  Elektroda pengapian
3.  Sekrup penyetelan kepala pembakaran
4.  Selongsong
5.  Sakelar tekanan udara minimum
   (tipe diferensial)
6.  Soket tekanan udara
7.  Soket tekanan gas dan sekrup pemasangan kepala
8.  Sekrup untuk memasang kipas ke selongsong
9.  Panduan untuk membuka pembakar dan memeriksa kepala pembakaran
10.  Pompa
11.  Katup pengaman
12. Katup tahap 1 dan 2
13. Servomotor.
    Selama pembakar berhenti, peredam udara tertutup sepenuhnya untuk meminimalkan kehilangan panas dari boiler karena aliran cerobong yang menarik udara dari lubang masuk kipas.
14.  Sel UV
15.  Pelat yang dirancang untuk memperoleh 4 lubang, berguna untuk jalur pipa fleksibel dan kabel listrik.
16. Saluran masuk udara pada kipas
17.  Saluran masuk gas
18.  Flensa untuk pemasangan pada boiler
19.  Cakram stabilitas api
20.  Penampil api
21.  PANEL LED
22.  Pemilih MINYAK/GAS
23.  Kontaktor motor kipas dan relai termal dengan tombol pelepas (RLS 50 tiga fase)
24.  Kapasitor motor kipas
    (RLS 28)
25.  Peralatan listrik dengan lampu peringatan penyumbatan dan tombol pelepas
26. Dua sakelar listrik:
    – satu untuk “menyalakan – mematikan pembakar”
    – satu untuk “tahap 1 – 2”
27.  Steker untuk sambungan listrik
28.  Peredam udara
29.  Motor pompa

CATATAN

Model RLS 50 tiga fase, menggunakan prasetel pabrik untuk catu daya 380 V. Jika catu daya 220 V digunakan, ubah sambungan motor kipas dari bintang ke delta dan ubah juga pengaturan pemutus termal. Pembakar RLS 28 – 50 telah disetujui untuk operasi terputus-putus. Ini berarti pembakar harus dihentikan setidaknya sekali setiap 24 jam untuk memungkinkan kotak kontrol memeriksa efisiensinya sendiri saat dinyalakan.

Penghentian pembakar biasanya disediakan secara otomatis oleh sistem kontrol beban boiler. Jika tidak demikian, sakelar waktu harus dipasang secara seri ke IN untuk menyediakan penghentian pembakar setidaknya sekali setiap 24 jam. Pembakar RLS 28 – 50 diatur pabrik untuk operasi dua tahap dan karenanya harus dihubungkan ke perangkat kontrol TR. Atau, jika operasi satu tahap diperlukan, alih-alih perangkat kontrol TR, pasang kabel jumper antara terminal T6 dan T8 konektor X4.
