JUAL RIELLO GAS 3/2 (521 T1) – BURNER GAS TWO STAGE 69.000 – 301.000 KCAL

Burner/pembakar Seri GAS 3/2 mencakup rentang pembakaran dari 80/130 hingga 350 kW dan telah dirancang untuk digunakan dalam instalasi sipil berdimensi rata-rata, seperti area bangunan dan kelompok apartemen besar atau untuk digunakan dalam aplikasi industri, seperti pabrik kecil atau sedang. Pengoperasiannya dua tahap; kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, memungkinkan kinerja optimal yang memastikan pembakaran yang baik dan mengurangi konsumsi bahan bakar.

Fitur utama pembakar ini adalah keandalannya karena konstruksinya yang sederhana dan kuat, yang memungkinkan pengoperasian tanpa intervensi perawatan khusus. Perawatan yang disederhanakan dicapai dengan sistem bilah geser, yang memungkinkan akses mudah ke semua komponen penting dari kepala pembakaran. Semua komponen listrik mudah diakses hanya dengan melepas panel pelindung, sehingga menjamin intervensi yang cepat dan sederhana pada komponen.

TEKNIKAL DATA RIELLO GAS 3/2

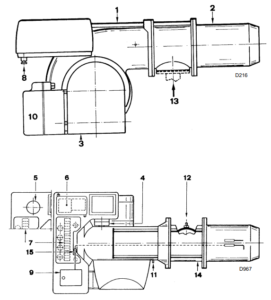

DESKRIPSI RIELLO GAS 3/2

1. Batang geser untuk membuka pembakar dan memeriksa kepala pembakaran
2. Kepala pembakaran
3. Katup gerbang udara tertutup hingga kehilangan panas berkurang.
4. Sakelar tekanan udara
5. Kapasitor
   (Model GAS 3/2 – 4/2)
6. Pembuat kontak motor dan relai termal
   (Model GAS 5/2 – 6/2 – 7/2)
7. Strip terminal
8. Kabel yang bagus
   (untuk sambungan listrik oleh pemasang)
9. Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci
10. Servomotor kontrol katup gerbang udara
    (bukan untuk kode 20102494)
11. Titik uji tekanan kipas
12. Titik uji tekanan gas ke selongsong
13. Pipa masukan gas
14. Selongsong
15. Soket colokan pada kabel probe ionisasi

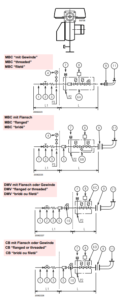

GASTRAIN

GAS TRAIN Approved according to standard EN 676 and provided separately from the burner.
KEY TO LAYOUT

1. Gas input pipe
2. Manual valve
3. Vibration damping joint
4. Pressure gauge with push-button cock
5. Filter
6. A Includes:
   – Filter
   – working valve
   – safety valve
   – pressure adjuster
   6B Includes:
   – working valve
   – safety valve
   – pressure adjuster
   6C Includes:
   – safety valve
   – working valve
   6D Includes:
   – safety valve
   – working valve
7. Minimum gas pressure switch
8. Leak detection control, provided as an accessory or integrated, based on the gas
   train code. In compliance with the EN 676
   standard, the leak detection control is compulsory for burners with maximum outputs
   over 1200 kW.
9. Gasket, for “flanged” versions only
10. Pressure adjuster
11. Train-Burner adaptor, supplied separately
    P2 Upstream pressure of valves/adjuster
    P3 Upstream pressure of the filter
    L Gas train, supplied separately
    L1 The responsibility of the installer
    Note
    See the accompanying instructions for the adjustment of the gas train.
    To select the correct gas train model, refer to the
    supplied “Burner-gas train combination” manual.
