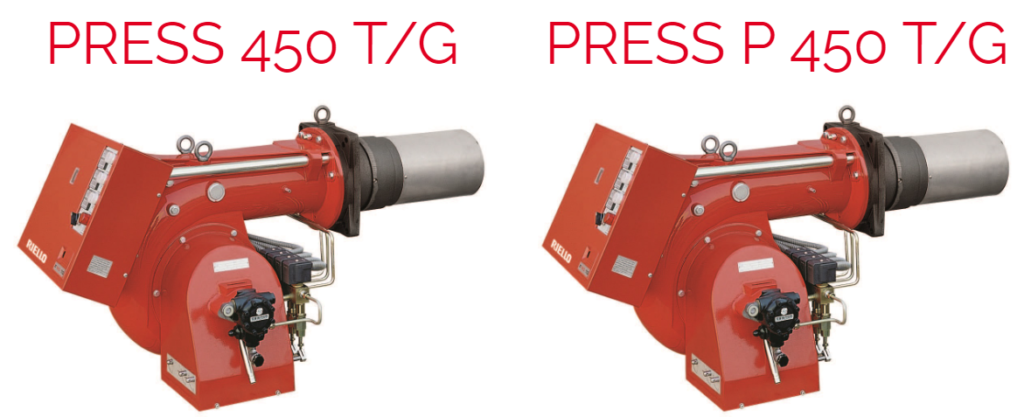

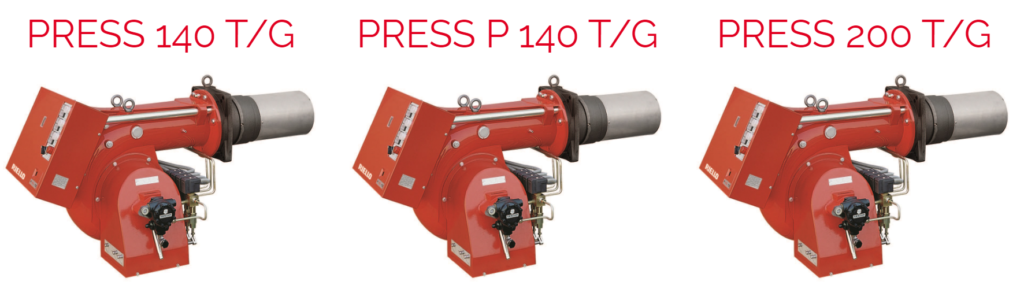

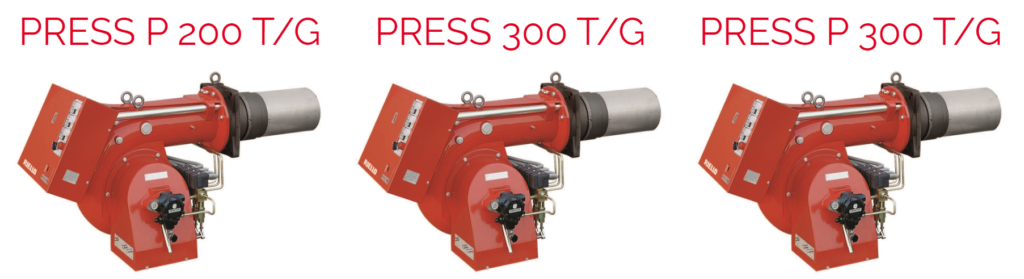

LIGHT OIL BURNER RIELLO – THREE STAGE ( TIGA NOZZLE )

Seri pembakar PRESS T/G mencakup rentang pembakaran dari 830 hingga 5340 kW. Tersedia dalam 4 model berbeda, pembakar ini sangat cocok untuk dipadukan dengan boiler ruang bertekanan. Karena karakteristiknya, pembakar ini dapat diaplikasikan di pabrik sipil besar untuk pemanas rumah tangga atau dalam aplikasi industri di mana beban termal bersifat berulang dan dapat diprediksi.

Sistem ram hidrolik eksklusif, dengan 3 posisi yang dapat disesuaikan, mengatur pembukaan peredam, yang memungkinkan aliran udara dalam kaitannya dengan output yang dibutuhkan: dengan cara ini stabilitas api dioptimalkan di setiap titik kerja, dengan pengaturan mikro yang tersedia. Pembakar dilengkapi dengan kotak kontrol pengaman pembakar berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kesalahan.

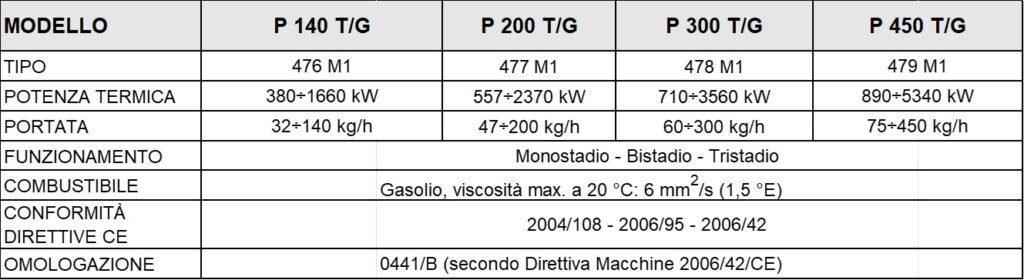

DATA TECHNICAL

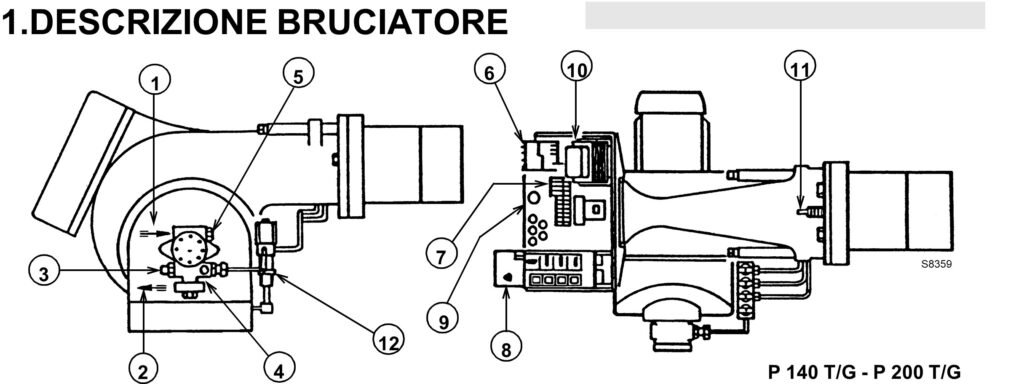

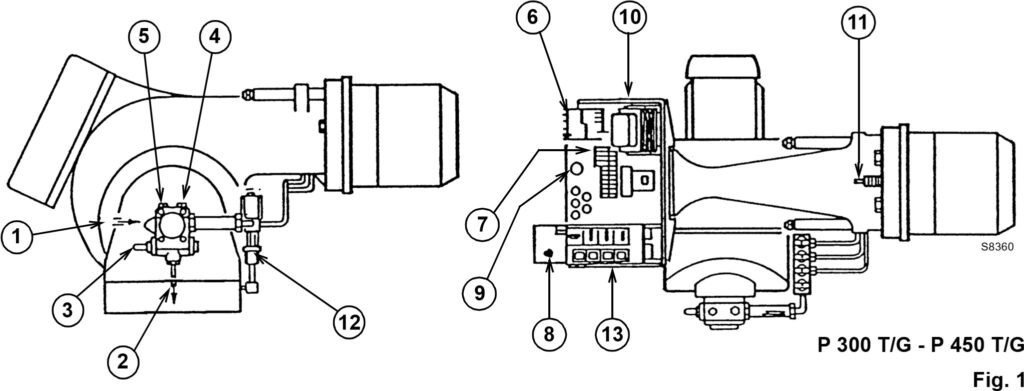

DESKRIPSI BURNER PRESS TG

1. – Raccordo di aspirasi
2. – Raccordo di ritorno
3. – Regulator tekanan pompa
4. – Serangan manometro (G 1/8 per P 140 T/G e P 200 T/G; G 1/4 per P 300 T/G e P 450 T/G)
5. – Serangan vakumometer (G 1/2 per P 140 T/G e P 200 T/G; G 1/4 per P 300 T/G e P 450 T/G)
6. – Pulsan di sblocco telesalvamotore (P 140 T/G, P 200 T/G, P 300 T/G)
7. – Morsettiera
8. – Pulsan perangkat sblocco dengan tanda blokir
9. – Passacavi
10. – Transformator
11. – Regolazione testa di pembakaran Alberino
12. – Grup valvole con martinetti
13. – Quadro eletrico

PILIHAN NOZZEL, TEKANAN POMPA, PENYESUAIAN KEPALA PEMBAKARAN

• Pertama-tama tetapkan laju aliran maksimum yang diinginkan dengan ketiga nosel berfungsi.
• Berdasarkan laju aliran maksimum, pilih trio nozel yang diperlukan pada tabel A. Gunakan nosel dengan sudut semprotan 60° dan tekanan 12 bar. Dalam operasi tiga tahap, hingga:
  • 116 kg/jam (P 140 T/G)
  • 170 kg/jam (P 200 T/G)
  • 193 kg/jam (P 300 T/G)

nosel

• ke-1 dan ke-2 tidak sama dengan nosel ke-3.
• Hal ini untuk memperoleh nilai CO2 yang lebih tinggi pada operasi tahap 1 dan 2, sesuai standar DIN.
