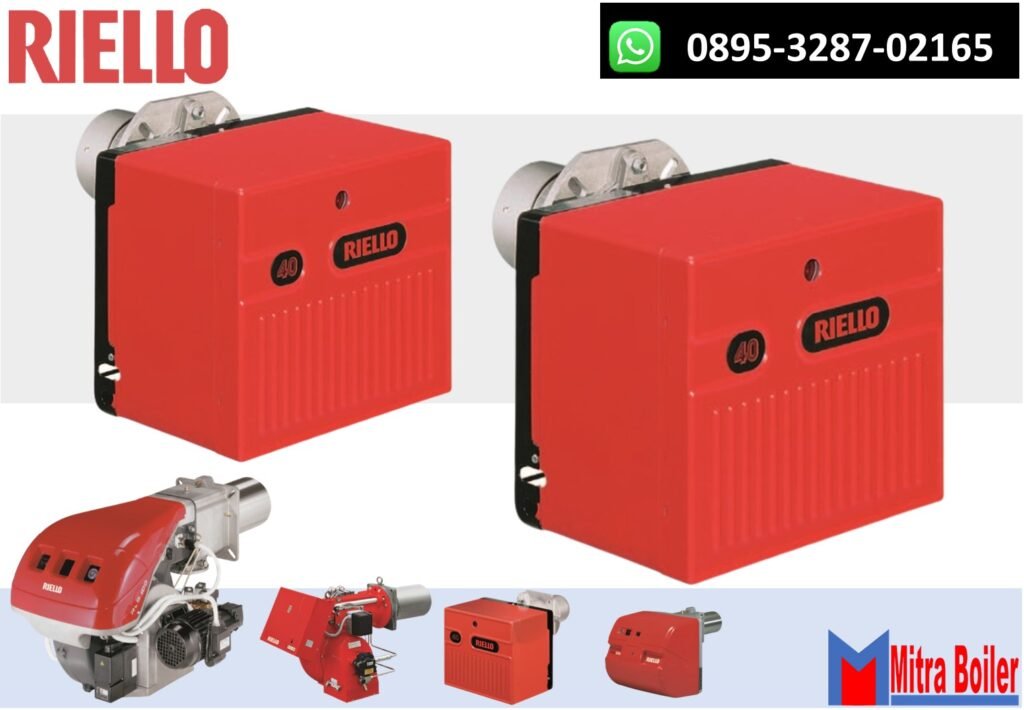

LIGTH OIL BURNER – ONE STAGE – RIELLO R40 G10

Seri pembakar minyak ringan satu tahap Riello 40 G10 merupakan rangkaian lengkap produk yang dikembangkan untuk memenuhi permintaan pemanas rumah. Seri Riello 40 G10 tersedia dalam sepuluh model berbeda, dengan daya keluaran mulai dari 54,0 hingga 120,0 kW, dibagi menjadi empat struktur berbeda. Semua model menggunakan komponen yang sama yang dirancang oleh Riello untuk seri Riello 40 G.

Riello R40 G10 adalah model pembakar minyak dari Riello, produsen peralatan pemanas yang terkenal. Seri R40 dirancang untuk aplikasi perumahan dan komersial ringan, menawarkan solusi pemanas yang efisien dan andal.

TECHNICAL DATA

• Type : 464 T52
• Thermal power : – output 54 – 120 kW
• Fuel : 4.5 – 10 kg/h
  • Kerosene, viscosity 1.6 – 6 mm2/s at 20 °C (Hi = 11.97 kWh/kg)
  • Gas oil, viscosity 4 – 6 mm2/s at 20 °C (Hi = 11.86 kWh/kg)
  • Blends of gasoil and bio fuel (FAME in accordance with EN 14214) up to 10%
• Electrical : supply Single phase, ~ 50Hz 230 V ± 10%
• Motor : Run current 0.8A – 90W – 2800 rpm – 294 rad/s
• Capacitor : 4 F
• Ignition transformer : Secondary 8 kV – 16 mA
• Pump : Kerosene maximum pressure 10 bar (145 psi)
• Gas oil : maximum pressure 15 bar (218 psi)
• Absorbed electrical power : 0.18 kW

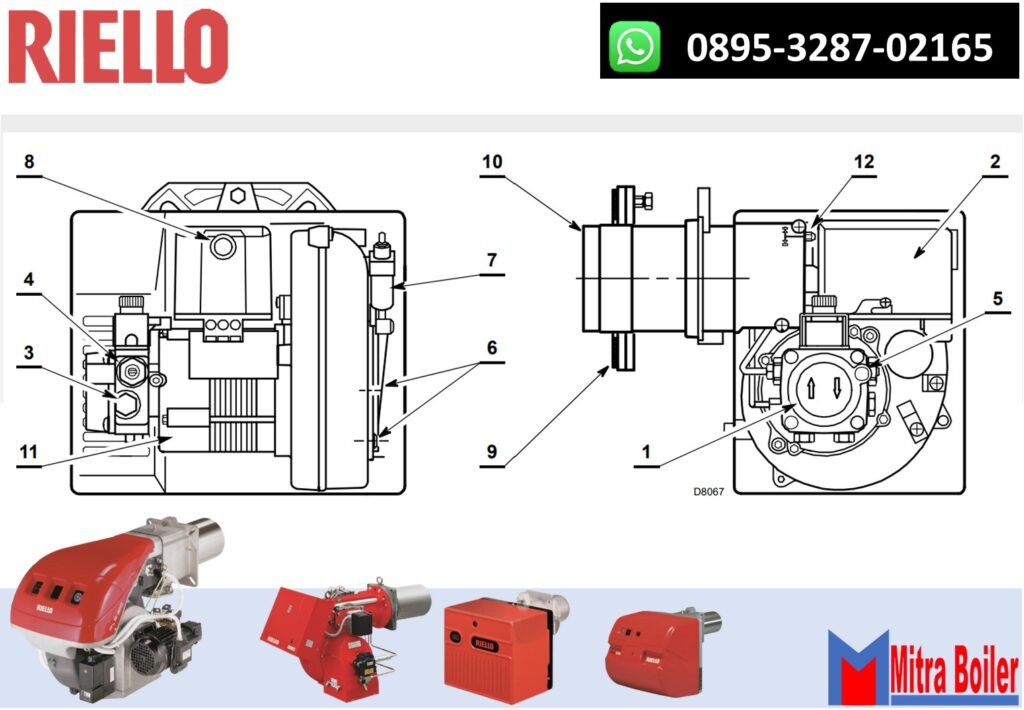

DESKRIPSI

1 . Pump
2 . Control box
3 . Gauge connection
4 . Pump pressure regulator
5 . Vacuum gauge connection
6 . Screws fixing air damper
7 . Hydraulic jack with air damper
8 . Lock-out lamp and reset button
9 . Flange with insulating gasket
10 . Combustion head
11 . Motor
12 . Combustion head adjustment screw

PENGOPERASIAN BURNER R40 G10

Pengoperasian Riello R40 G10 melibatkan beberapa langkah penting untuk memastikan bahwa burner berfungsi dengan baik dan efisien. Berikut adalah panduan umum untuk mengoperasikan dan merawat Riello R40 G10:

Persiapan Awal

• Pemeriksaan Instalasi : Pastikan bahwa burner telah dipasang dengan benar sesuai dengan panduan pemasangan. Cek sambungan bahan bakar, sistem listrik, dan ventilasi.
• Pengisian Bahan Bakar : Pastikan tangki bahan bakar terisi dengan cukup. Riello R40 G10 umumnya menggunakan bahan bakar minyak, seperti minyak pemanas.

Menghidupkan Burner

• Kontrol Elektronik : Aktifkan kontrol elektronik pada unit. Ini biasanya melibatkan menghidupkan saklar utama pada panel kontrol.
• Pengaturan Termostat : Setel termostat atau kontrol suhu sesuai dengan kebutuhan pemanasan. Termostat ini akan mengatur kapan burner menyala atau mati untuk menjaga suhu yang diinginkan.
• Pengapian Otomatis : Riello R40 G10 dilengkapi dengan sistem pengapian otomatis. Setelah burner dihidupkan, sistem ini akan memulai proses pembakaran secara otomatis setelah periode pemanasan awal.

Operasi Normal

• Pemantauan : Selama operasi, pantau indikator pada panel kontrol untuk memastikan bahwa burner berfungsi dengan baik. Pastikan tidak ada lampu peringatan yang menyala, yang bisa menunjukkan masalah.
• Cek Flame : Pastikan bahwa nyala api stabil dan berwarna biru. Nyala api yang tidak stabil atau berwarna kuning bisa menunjukkan masalah dengan pembakaran.

Pemeliharaan Berkala

• Pembersihan : Lakukan pembersihan berkala pada komponen burner, seperti nozzle dan ruang pembakaran, untuk memastikan efisiensi pembakaran. Ini juga penting untuk mencegah penumpukan kotoran yang dapat mengurangi kinerja.
• Pemeriksaan Sistem Bahan Bakar : Periksa filter bahan bakar dan pompa secara berkala untuk memastikan tidak ada penyumbatan atau kerusakan.
• Kalibrasi : Pastikan bahwa pengaturan pembakaran telah dikalibrasi dengan benar. Ini biasanya melibatkan penyesuaian udara dan bahan bakar untuk mencapai pembakaran yang optimal.

Troubleshooting

• Masalah Penyalaan : Jika burner tidak menyala, periksa sistem listrik dan pasokan bahan bakar. Cek fuse dan saklar.
• Flame Out : Jika nyala api padam, periksa apakah ada masalah dengan aliran udara atau bahan bakar. Periksa juga sensor flame.
• Suara Tidak Biasa : Jika ada suara tidak biasa, seperti suara berisik atau bergetar, ini bisa menunjukkan masalah mekanis yang memerlukan perhatian teknisi.

Konsultasi Profesional

Untuk perawatan yang lebih mendalam atau jika Anda mengalami masalah yang tidak dapat dipecahkan dengan langkah-langkah di atas, disarankan untuk menghubungi teknisi berpengalaman atau layanan purna jual Riello.

Catatan Penting

• – Selalu ikuti panduan pengguna yang diberikan oleh pabrikan untuk prosedur operasi dan perawatan yang spesifik untuk model Riello R40 G10.
• – Pastikan bahwa semua pengaturan dilakukan oleh teknisi yang terlatih untuk memastikan keamanan dan efisiensi sistem.

Dengan mengikuti panduan ini, Anda dapat memastikan bahwa Riello R40 G10 berfungsi dengan optimal dan memberikan performa yang andal untuk sistem pemanasan Anda.
