PRESS 2G 214/356 ÷ 712 kW – RIELLO BURNER SOLAR DUA NOZZLE

Produk Pembakar Minyak/Minyak Ringan dengan System Dua Tahap dengan Seri PRESS 2G RINGAN (DUA TAHAP) Code Burner 607 T80 / 3474982

TECHNICAL DATA

• Thermal power 214 / 356 – 712 kW – 184.000 / 306.200 – 612.300 kcal/h
• Output 18 / 30 – 60 kg/h
• Fuel Gas oil, viscosity at 20 °C: 6mm2/s (1.5 °E)
• Electrical supply Three-phase 220V +10% -10% ~ 60Hz
• without neutral 380V +10% -10% ~ 60Hz with neutral
• Motor 3.4 A / 220V – 1.9 A / 380V
• Ignition transformer Primary: 1.8 A / 220V – Secondary: 1x 8 kV – 30 mA
• Absorbed electrical power 0.85 kW

Pembakar seri PRESS 2G mencakup jarak tembak dari 214 hingga 712 kW dan telah dirancang untuk digunakan dalam instalasi sipil dengan dimensi rata-rata, seperti area bangunan dan grup apartemen besar atau untuk digunakan dalam aplikasi industri, seperti pabrik kecil atau menengah.

PEMASANGAN DAN PENGATURAN PEMBAKAR

• Pemasangan dan kalibrasi pembakar harus dilakukan secara eksklusif oleh personel yang berkualifikasi sesuai dengan peraturan yang berlaku dan petunjuk yang diberikan dalam Manual ini.
• Pembakar harus diikat erat pada ketel sedemikian rupa sehingga api hanya dihasilkan di dalam ruang pembakaran.
• Sebelum menyalakan pembakar, dapatkan izin dari orang yang bertanggung jawab di ruang ketel untuk memastikan bahwa ketel telah diisi dengan air atau minyak diatermik, katup sirkuit air terbuka, dan cerobong gas buang telah berukuran sesuai dan bebas dari semua halangan. Kemudian lakukan operasi berikut:
  • – Atur pengiriman bahan bakar sesuai dengan daya yang dibutuhkan oleh ketel dalam kisaran laju pembakaran pembakar seperti yang tercantum dalam Manual ini.
  • – Sesuaikan pengiriman udara pembakaran, kepala pembakaran, dan tekanan bahan bakar di nosel.
  • – Pastikan bahwa tekanan ruang pembakaran sesuai dengan nilai yang diberikan oleh produsen ketel.
  • – Menganalisis gas buang untuk memastikan bahwa nilai polutan tidak melampaui batas yang ditetapkan oleh undang-undang.
  • – Memeriksa efisiensi mekanisme keselamatan dan penyetelan.
  • – Memeriksa efisiensi saluran pembuangan gas buang.
  • – Memastikan bahwa semua pengencang mekanis pada mekanisme penyetelan cukup kencang sebelum meninggalkan pabrik.

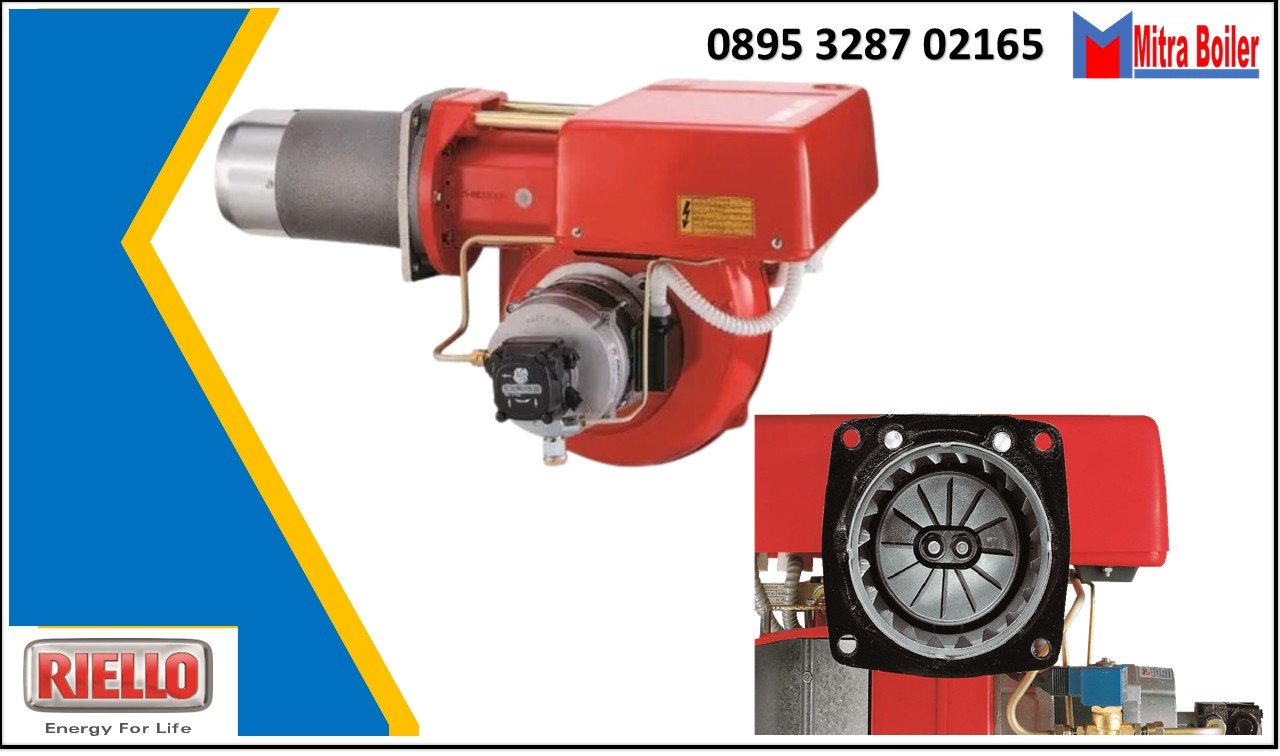

DESKRIPSI BURNER PRESS 2G

1. Bilah geser untuk membuka pembakar dan memeriksa kepala pembakaran
2. Kepala pembakaran
3. Saluran masuk udara ke kipas
4. Pembuat kontak motor dan pemutus termal dengan tombol reset
5. Strip terminal
6. Fairlead untuk pemasangan kabel yang dilakukan oleh pemasang
7. Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci
8. Titik uji tekanan kipas
9. Pompa PRESS 1G-2G-3G
10. Pompa PRESS 4G
11. Motor listrik
12. Sekrup untuk penyetelan kepala pembakaran
13. Fotosel untuk pengontrolan keberadaan api
14. Arah putaran kipas
15. Silinder hidrolik langkah variabel.
    Membuka katup gerbang kipas ke nilai yang diperlukan pada tahap pengoperasian ke-2.
16. Pemilih berindeks.
    Pemilih ini menyetel pembukaan gerbang kipas ke nilai yang diperlukan pada tahap pengoperasian ke-1. Dua jenis kegagalan pembakar dapat terjadi:
    – KOTAK KONTROL TERKUNCI:
    jika tombol tekan kotak kontrol 8) (Gbr. 7) menyala, ini menunjukkan
    bahwa pembakar terkunci.
    Untuk mengatur ulang, tekan tombol tekan selama minimal tiga detik.
    – MOTOR TRIP:
    lepaskan dengan menekan tombol tekan pada relai termal 5)
    (Gbr. 7).
