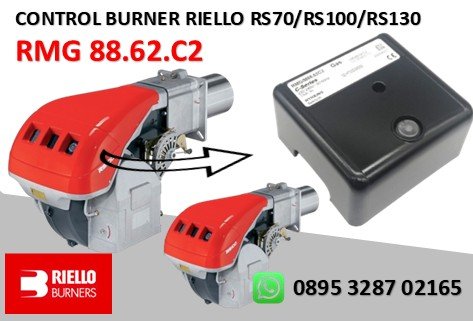

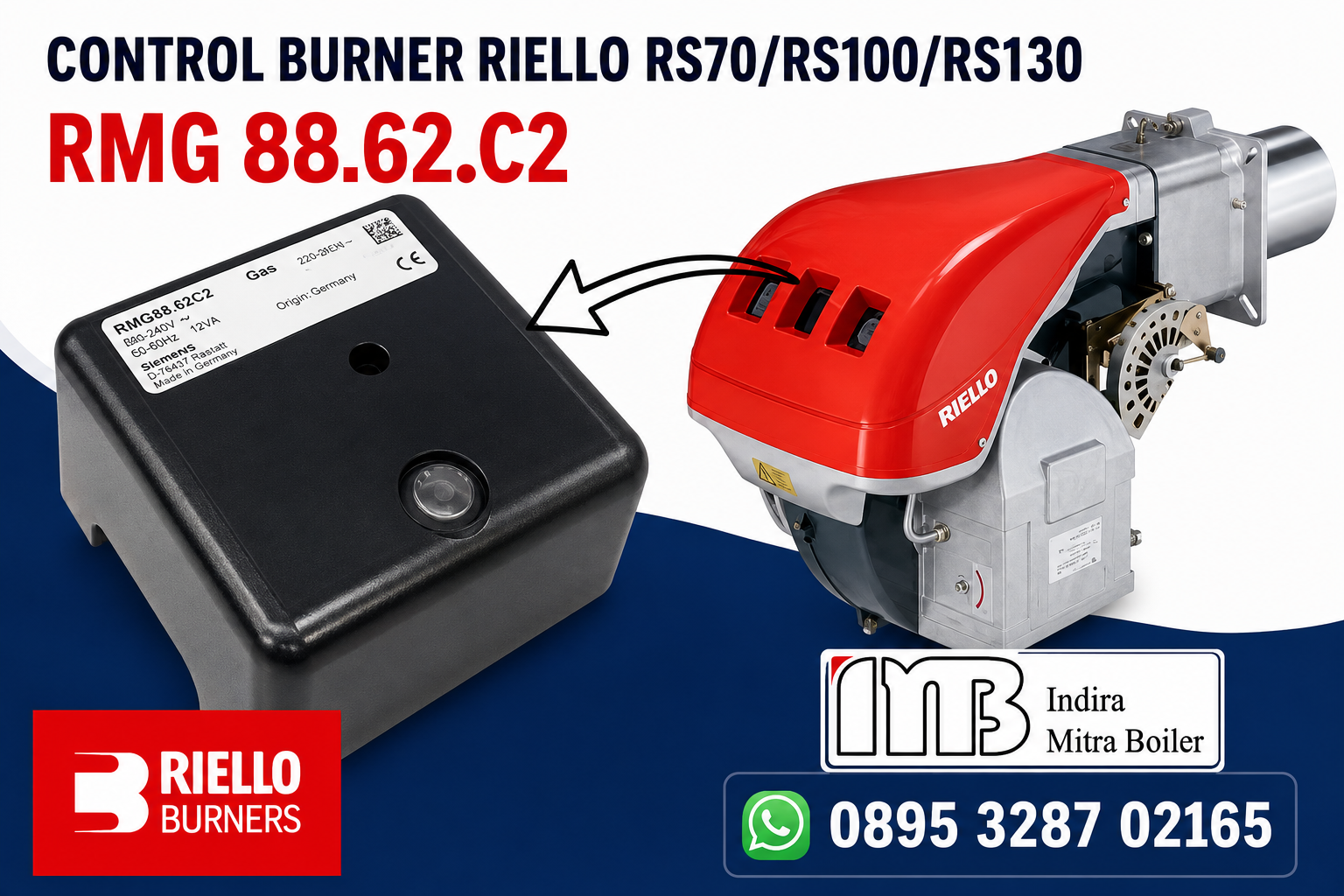

CONTROL GAS BURNER RIELLO RS70/ RS100/ RS130 RMG 88.62.C2 (SIEMENS)

CONTROL GAS BURNER RIELLO RS70/ RS100/ RS130 RMG 88.62.C2 (SIEMENS)

Control Burner gas Riello, RMG 88.62C2 ( SIEMENS ) Adalah komponen pengendali pada sistem pembakar (burner) berbahan bakar GAS buatan Italia dengan merek RIELLO, biasanya untuk operasi satu tahap/ dua tahap.

Kontrol pembakar dirancang untuk memulai dan mengawasi pembakar dengan rancangan paksa satu atau multitahap dalam operasi intermiten. RMG… untuk pembakar gas dengan rancangan paksa. Saat membakar minyak, nyala api kuning diawasi dengan detektor fotoresistif QRB1B…, dan nyala api biru dengan detektor nyala api biru QRC… Saat membakar gas, nyala api diawasi dengan probe ionisasi atau detektor nyala QRA… (dengan unit tambahan AGQ2…A27).

SPESIFIKASI CONTROL RMG 88.62.C2

CONTROL BURNER RIELLO SERI RS 70/ RS 100/ RS 130

Seri burner RS ​​mencakup rentang daya 44 hingga 2290 kW, dan telah dirancang untuk digunakan pada boiler air panas suhu rendah atau sedang, boiler udara panas atau uap, serta boiler minyak diatermik. Pengoperasiannya “progresif dua tahap”; burner dilengkapi dengan kotak kontrol pengaman burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan.

Detail Spare Part KOTAK KONTROL RMG 88.62.C2 Kompatibilitas Pembakar Riello Bahan Bakar GAS dengan Kode Pembakar Model Pembakar Seri RS 70, RS 100, RS 130 sebagai berikut:

• S/N 3785104 RS 70
• S/N 3785105 RS 70
• S/N 3785304 RS 100
• S/N 3785305 RS 100
• S/N 3785504 RS 130
• S/N 3785505 RS 130

DIAGNOSTIK SIKLUS START-UP BURNER

Saat start-up, indikasinya sesuai dengan tabel berikut:

Pengaturan Ulang Kotak Kontrol dan Penggunaan Diagnostik
Kotak kontrol dilengkapi fungsi diagnostik yang memudahkan
mengidentifikasi penyebab malfungsi (indikator: LED
MERAH).
Untuk menggunakan fungsi ini, Anda harus menunggu setidaknya 10 detik setelah
kotak kontrol memasuki kondisi aman (terkunci), lalu tekan tombol reset.
Kotak kontrol menghasilkan serangkaian pulsa (dengan jarak 1 detik), yang diulang dengan interval konstan 3 detik.
Setelah Anda melihat berapa kali lampu berkedip dan mengidentifikasi kemungkinan penyebabnya, sistem harus direset dengan menahan tombol
selama 1-3 detik.

Metode yang dapat digunakan untuk mereset kotak kontrol dan menggunakan diagnostik diberikan di bawah ini.
MERESET KOTAK KONTROL
Untuk mereset kotak kontrol, lakukan sebagai berikut:
– Tahan tombol selama 1 hingga 3 detik. Pembakar akan menyala kembali setelah jeda 2 detik setelah tombol dilepaskan. Jika pembakar tidak menyala kembali, Anda harus memastikan termostat batas tertutup.
DIAGNOSTIK VISUAL
Menunjukkan jenis kerusakan pembakar yang menyebabkan penguncian.
Untuk melihat diagnostik, lakukan sebagai berikut:
– Tahan tombol selama lebih dari 3 detik setelah LED merah (penguncian pembakar) tetap menyala.
Lampu kuning akan berkedip untuk memberi tahu Anda bahwa operasi telah selesai.
Lepaskan tombol setelah lampu berkedip. Frekuensi denyutnya menunjukkan penyebab kerusakan, menurut sistem pengkodean
yang ditunjukkan pada tabel di halaman 19.
DIAGNOSTIK PERANGKAT LUNAK
Melaporkan masa pakai burner melalui tautan optik dengan PC, yang menunjukkan jam operasi, jumlah dan jenis penguncian, nomor seri
kotak kontrol, dll.
Untuk melihat diagnostik, lakukan sebagai berikut:
– Tahan tombol selama lebih dari 3 detik setelah LED merah (pengunci burner) tetap menyala terus.
Lampu kuning akan berkedip untuk memberi tahu Anda bahwa operasi telah selesai.
Lepaskan tombol selama 1 detik, lalu tekan lagi selama lebih dari 3 detik hingga lampu kuning berkedip lagi.
Setelah tombol dilepaskan, LED merah akan berkedip sebentar-sebentar dengan frekuensi yang lebih tinggi: baru pada saat inilah tautan optik dapat diaktifkan.
