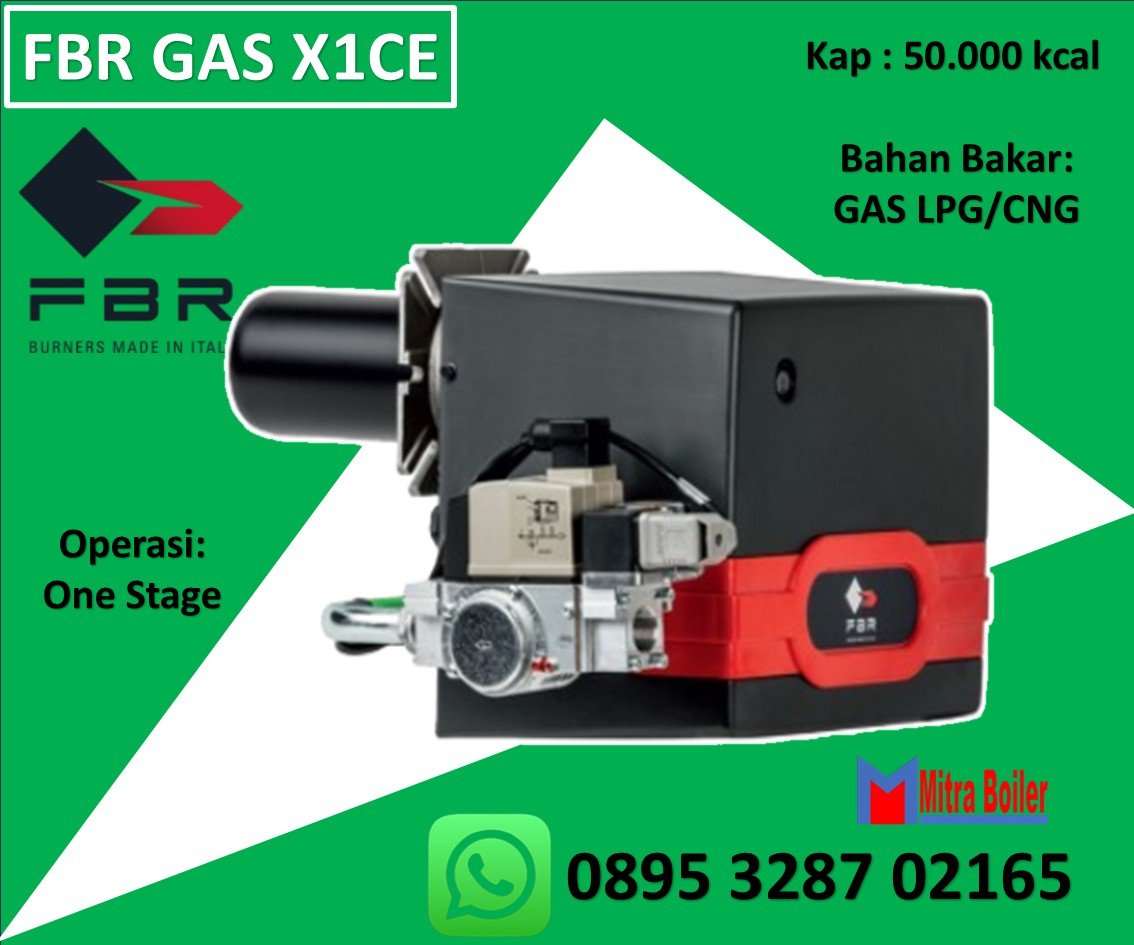

GAS BURNERS FBR GAS X1CE – SATU TAHAP

GAS BURNERS ONE STAGE FBR GAS X1CE

JUAL GAS BURNERS ONE STAGE FBR GAS X1CE

Burner FBR Gas X1CE ialah Pembakar gas satu tahap Merk FBR ITALIA dengan Kapasitas 20.000 Kcal – 50.000 Kcal  . bodi Burner menggunakan aluminium die-cast, kipas Blower bertekanan tinggi dengan kepala pembakaran dengan penyesuaian pada efisiensi tinggi dan stabilitas nyala api yang tinggi, serta tutup pelindung dengan pelat peredam bising. Dimensi keseluruhan yang ringkas dan disposisi yang dirasionalkan dari komponen dengan aksesibilitas yang difasilitasi untuk pengoperasian pengaturan dan pemeliharaan.

Tersedia dalam versi METHANE (gas alam) atau G.P.L. (untuk menentukan pada pesanan) sesuai permintaan versi khusus untuk gas kota, gas batubara atau biogas. Kereta gas dirakit sepenuhnya, dihubungkan secara elektrik dan diuji; lengkap katup kerja dengan penyesuaian aliran, katup pengaman, sakelar tekanan gas minimum dan filter penstabil tekanan gas. Versi F dengan penutup pelindung dari baja dan fitur khusus untuk aplikasi pada oven industri dan oven roti. Kelengkapan konektor plug/socket 7 tiang, flange dan gasket untuk pemasangan di genset.

TECHNICAL DATA RIELLO GAS X1CE AND OPERATING RANGE DIAGRAM

TECHNICAL DATA RIELLO GAS X1CE AND OPERATING RANGE DIAGRAM

• MODEL : FBR GAS X1CE
• Daya termal min. – maks. : 20 – 50 Mcal/jam
• Daya termal min. – maks. : 23,2 – 58,1 kW
• Aliran gas G20 (GAS ALAM) min. – maks. : 2,3 – 5,8 Nm³/jam
• Aliran gas G31 (L.P.G.) min. – maks. : 0,9 – 2,2 Nm³/jam
• Bahan bakar : GAS ALAM (golongan kedua) – L.P.G. (keluarga ketiga)
• Kategori bahan bakar: I2R, I2H, I2L, I2E, I2E+, I2Er, I2ELL, I2E(R) / I3B/P, I3+, I3P, I3B, I3R
• Operasi kerja terputus-putus (min. 1 pemberhentian setiap 24 jam) satu tahap
• Kondisi lingkungan operasi/penyimpanan: -15…+40°C / -20…+70°C, kelembaban relatif maks. 80%
• Suhu udara pembakaran maks. : 60 °C
• Min. Tekanan rangkaian gas D1/2″-S GAS ALAM/L.P.G. : 14/31 mbar
• Tekanan maks. pada pintu masuk katup : Pe. maks. – 60 mbar
• Daya listrik nominal : 110 W
• Motor kipas : 75 W
• Penyerapan arus motor nominal: 0,6 A
• Catu daya : 1/N~230V-50Hz
• Tingkat perlindungan listrik : IP 40
• Kebisingan : min. – maks. dB(A) 59 – 60
• Berat pembakar : 10 kg

firing rates FBR GAS X

X = Daya termal Y = Tekanan di ruang bakar
Laju pembakaran diperoleh berdasarkan boiler uji sesuai dengan standar EN676 dan merupakan indikasi kesesuaian burner dengan boiler. Agar burner dapat beroperasi dengan benar, dimensi ruang bakar harus sesuai dengan peraturan yang berlaku. Jika tidak sesuai, hubungi produsen.

DESKRIPSI FBR GAS X1CE

Pembakar gas Satu Tahap

SPESIFIKASI TERPERINCI
Pembakar gas satu tahap yang terdiri dari:
• Bodi aluminium die-cast;
• Kipas bertekanan tinggi;
• Kepala pembakaran dengan penyetelan pada kinerja tinggi dan stabilitas nyala api yang tinggi dilengkapi dengan tabung peledakan baja inox dan
cakram nyala baja;
• Penutup pelindung dengan pelat peredam bising;
• Flensa dan paking isolasi untuk pemasangan di boiler;
• Catu daya satu fase;
• Sakelar tekanan udara pengaman untuk menghentikan pembakar jika terjadi kegagalan atau pengoperasian kipas yang tidak normal;
• Rangkaian gas dengan katup pengaman dan katup penyetelan;
• Probe ionisasi untuk deteksi nyala api;
• Tingkat perlindungan listrik IP 40.

SESUAI DENGAN:
• Aturan CE;
• Petunjuk E.M.C. 2014/30/UE;
• 2014/35/UE Directive L.V.;
• 2006/42/CE – 2006/42/EG – 2006/42/EC Directive M.D.;
• Peraturan GAS 2016/426/UE;
• Aturan referensi: EN676 (gas) – EN 746-2 (peralatan termoproses industri).

PERALATAN STANDAR
• Gasket Isomart;
• Flensa dengan gasket isolasi;
• Pelat nama pembakar;
• Garansi;
• Buku petunjuk pemasangan, penggunaan, dan perawatan.

KATALOG : SK071054_D_en-min
