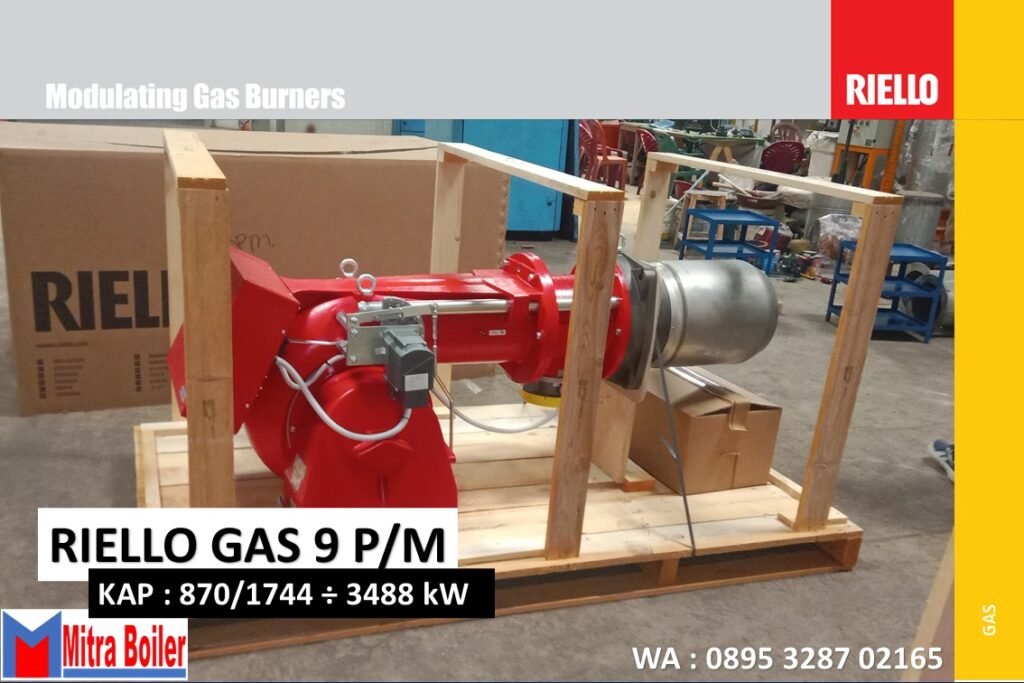

GAS BURNERS (MODULATING) GAS 9 P/M

GAS BURNERS (MODULATING) GAS 9 P/M

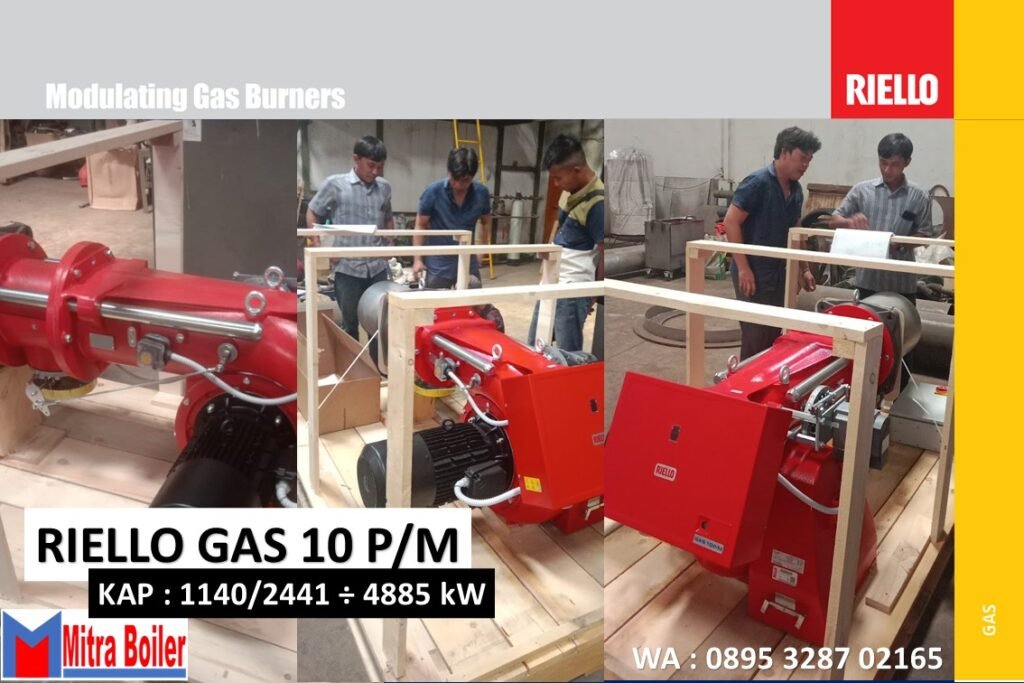

JUAL GAS BURNERS (MODULATING) GAS 10 P/M

Burner Type GAS 9 P/M Merupakan Burner Gas Modulating yang mencakup jarak tembak dari 870/1744 hingga 3488 kW. Operasi ditampilkan oleh operasi dua tahap progresif atau modulasi penuh, dengan sistem kontrol dan probe modulasi canggih. Burner GAS seri P/M sangat cocok untuk aplikasi yang membutuhkan fleksibilitas kontrol (proses, uap, penyerapan pendingin) di mana output variabel diperlukan. Karena struktur lembaran logamnya, mereka secara khusus cocok rusak atau cacat. Perawatan yang disederhanakan dicapai dengan batang geser yang memungkinkan akses ke kepala pembakaran tanpa perlu melepas pembakar dari ketel.

TECHNICAL DATA

• MODEL : GAS 9 PM
• Burner operation mode : Modulating (with regulator and probes accessories) or Two stage progressive
• Modulation ratio at max. output : 4 ÷1
  • Servo Motor Type : SQM 10
  • Run time : 42
• Heat OutPut kW : 870/1744÷3488
• Heat OutPut Mcal/h : 750/1500÷3000
• Working temperature °C min./max.  :  0/40
• Net calorific value G20 gas kWh/Nm3  :  10
• G20 gas density kg/Nm3  :  0.71
• G20 gas delivery Nm3/h : 87/174,4÷348,8
• Net calorific value G25 gas kWh/Nm3 : 8.6
• G25 gas density kg/Nm3 : 0.78
• G25 gas delivery Nm3/h : 101,1/202,6÷405,1
• Net calorific value LPG gas kWh/Nm : 29.2
• LPG gas density kg/Nm : 2.16
• LPG gas delivery Nm3/h : 29,8/59,8÷119,6
• Fan Type : Centrifugal with forward curve blades
• Air temperature : max. °C 60
• Electrical supply Ph/Hz/V : 3N/50/400-230(±10%)
• Auxiliary electrical supply Ph/Hz/V : 1/50/230 (±10%)
• Control box Type : LANDIS LFL 1.333
• Total electrical power kW : 10,5
• Auxiliary electrical power kW: 1,5
• Protection level : IP40
• Motor electrical power kW : 9 kW
• Rated motor current A : A 17,5 – 30
• Motor start up current A : A 113 – 195
• Motor protection level : IP55
• Ignition transformer V1 – V2 : 230V – 1×8 kV, I1 – I2 : 1,8A – 30 mA
• Operation : Intermittent(at least one stop every 24 h) – Continuous (at least one stop every 72 h)
• Sound pressure dB(A) : 89.4
• Sound output W : —-
• CO emission mg/kWh : mg/kWh < 60
• NOx emission mg/kWh : mg/kWh <120
• Directive : 90/396 – 89/336 – 73/23 – 92/42 EEC
• Conforming to : EN 676
• Certification : CE 0085AP0942

SPESIFIKASI BURNER

Pembakar gas monoblok dengan aliran udara paksa, operasi progresif dua tahap atau modulasi dengan kit, terdiri dari:

• – Sirkuit hisap udara
• – Kipas dengan bilah melengkung ke depan
• – Peredam udara untuk pengaturan udara yang dikendalikan oleh servomotor;
• – Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:
• – kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
• – elektroda pengapian
• – cakram stabilitas nyala api
• – Servomotor untuk pengaturan aliran udara dan gas
• – Sakelar tekanan gas maksimum (kecuali untuk model GAS 3 P/M dan kode GAS 6 P/M 3753681)
• – Sakelar tekanan udara minimum
• – Motor listrik satu fase atau tiga fase
• – Probe ionisasi
• – Jendela inspeksi nyala api
• – Palang geser untuk memudahkan pemasangan dan perawatan
• – Filter pelindung terhadap gangguan radio
• – Tingkat perlindungan IP X0D (IP 40). Perlengkapan standar:
• – 1 flens rangkaian gas
• – 1 gasket flens
• – 1 layar isolasi
• – 8 sekrup untuk mengencangkan flens pembakar ke boiler (12 untuk GAS 8 P/M – GAS 9 P/M dan GAS 10 P/M)
• – 4 wiring loom untuk sambungan listrik
• – 1 star delta starter (untuk GAS 8 P/M – GAS 9 P/M dan GAS 10 P/M)
• – 2 wiring loom untuk sambungan listrik ke star delta starter (untuk GAS 8 P/M – GAS 9 P/M dan GAS 10 P/M)
• – 8 ring (untuk GAS 8 P/M – GAS 9 P/M dan GAS 10 P/M)
• – 2 sambungan batang (hanya untuk versi extended head GAS 8 P/M – GAS 9 P/M dan GAS 10 P/M)
• – Buku petunjuk pemasangan, penggunaan, dan perawatan
• – Katalog suku cadang.

Katalog : GAS P_M_TS0049UK01
