GAS BURNERS ONE STAGE FBR GAS X3CE

GAS BURNERS ONE STAGE FBR GAS X3CE

JUAL GAS BURNERS ONE STAGE FBR GAS X3CE

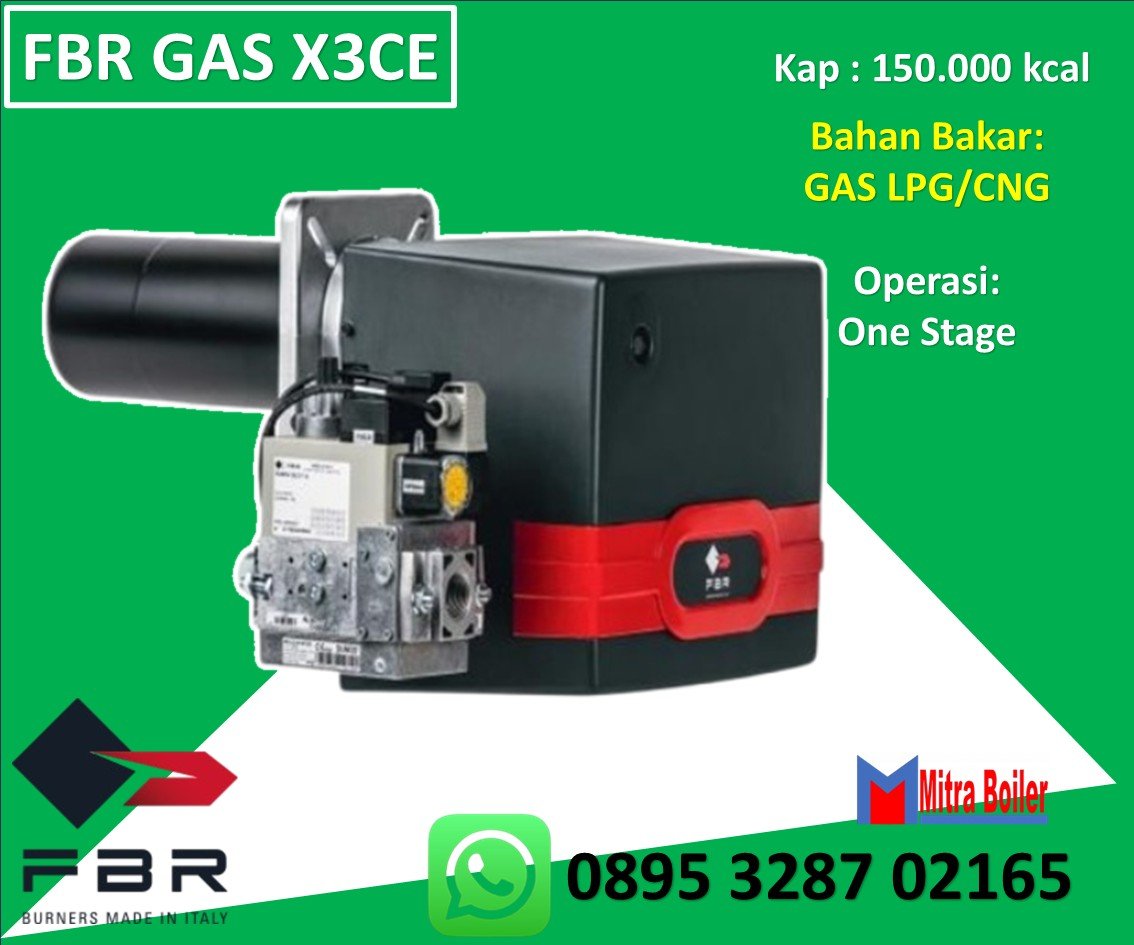

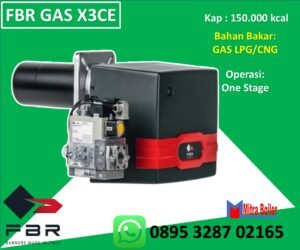

Burner FBR GAS X3CE ialah Pembakar gas satu tahap Merk FBR ITALIA dengan Kapasitas 60.000-150.000 Kcal/Jam. bodi Burner Material aluminium die-cast, kipas dengan tekanan tinggi, kepala pembakaran dengan penyesuaian pada efisiensi tinggi dan stabilitas nyala api yang tinggi, serta tutup pelindung dengan pelat peredam bising. Dimensi keseluruhan yang ringkas dan disposisi yang dirasionalkan dari komponen dengan aksesibilitas yang difasilitasi untuk pengoperasian pengaturan dan pemeliharaan.

Tersedia dalam versi METHANE (gas alam) atau G.P.L. (untuk menentukan pada pesanan) sesuai permintaan versi khusus untuk gas kota, gas batubara atau biogas. Kereta gas dirakit sepenuhnya, dihubungkan secara elektrik dan diuji; lengkap katup kerja dengan penyesuaian aliran, katup pengaman, sakelar tekanan gas minimum dan filter penstabil tekanan gas. Versi F dengan penutup pelindung dari baja dan fitur khusus untuk aplikasi pada oven industri dan oven roti. Kelengkapan konektor plug/socket 7 tiang, flange dan gasket untuk pemasangan di genset.

TECHNICAL DATA FBR GASX3CE AND OPERATING RANGE DIAGRAM

TECHNICAL DATA FBR GASX3CE AND OPERATING RANGE DIAGRAM

• MODEL : FBR GAS X3CE
• Daya termal min. – maks. : 60 – 150 Mcal/jam
• Daya termal min. – maks. : 69,8 – 174 kW
• Aliran gas G20 (GAS ALAM) min. – maks. :  7 – 17,5 Nm³/jam
• Aliran gas G31 (L.P.G.) min. – maks. :  2,7 – 6,8 Nm³/jam
• Bahan Bakar : GAS ALAM – L.P.G.
• Kategori bahan bakar : I2R, I2H, I2L, I2E, I2E+, I2Er, I2ELL, I2E(R) / I3B/P, I3+, I3P, I3B, I3R
• Operasi kerja terputus-putus (min. 1 pemberhentian setiap 24 jam) satu tahap
• Kondisi lingkungan operasi/penyimpanan : -15…+40°C / -20…+70°C, kelembapan relatif maks. 80%
• Suhu udara pembakaran maks. : 60 °C
• Min. Rangkaian gas bertekanan D1″-S GAS ALAM/L.P.G. : 14/31 mbar
• Tekanan maks. pada pintu masuk katup: Pe. maks. – 360 mbar
• Daya listrik nominal: 200 W
• Motor kipas: 110 W
• Penyerapan arus motor nominal :  0,9 A
• Catu daya : 1/N~230V-50Hz
• Tingkat perlindungan listrik : IP 40
• Kebisingan : min. – maks. dB(A) 64 – 64
• Berat pembakar : 16 kg

firing rates FBR GAS X

X = Daya termal Y = Tekanan di ruang bakar
Laju pembakaran diperoleh berdasarkan boiler uji sesuai dengan standar EN676 dan merupakan indikasi kesesuaian burner dengan boiler. Agar burner dapat beroperasi dengan benar, dimensi ruang bakar harus sesuai dengan peraturan yang berlaku. Jika tidak sesuai, hubungi produsen.

SPESIFIKASI BURNER FBR GAS X3CE

Pembakar gas satu tahap terdiri dari:

• Bodi aluminium cor;
• Kipas bertekanan tinggi;
• Kepala pembakaran dengan pengaturan kinerja tinggi dan stabilitas nyala api yang tinggi, dilengkapi dengan tabung peledak baja tahan karat dan
  cakram api baja;
• Penutup pelindung dengan pelat peredam bising;
• Flensa dan gasket isolasi untuk pemasangan pada boiler;
• Catu daya satu fase;
• Sakelar tekanan udara pengaman untuk menghentikan pembakar jika terjadi kegagalan atau anomali operasi kipas;
• Rangkaian gas dengan katup pengaman dan katup pengaturan;
• Probe ionisasi untuk deteksi nyala api;
• Tingkat perlindungan listrik IP 40.

SESUAI DENGAN:

• Peraturan CE;
• Petunjuk E.M.C. 2014/30/UE;
• 2014/35/UE Directive L.V.;
• 2006/42/CE – 2006/42/EG – 2006/42/EC Directive M.D.;
• GAS 2016/426/UE Regulation;
• Aturan referensi: EN676 (gas) – EN 746-2 (peralatan termoproses industri).

PERALATAN STANDAR

• Gasket Isomart;
• Flensa dengan gasket isolasi;
• Pelat nama burner;
• Garansi;
• Buku petunjuk pemasangan, penggunaan, dan perawatan.

KATALOG : SK071054_D_en-min
