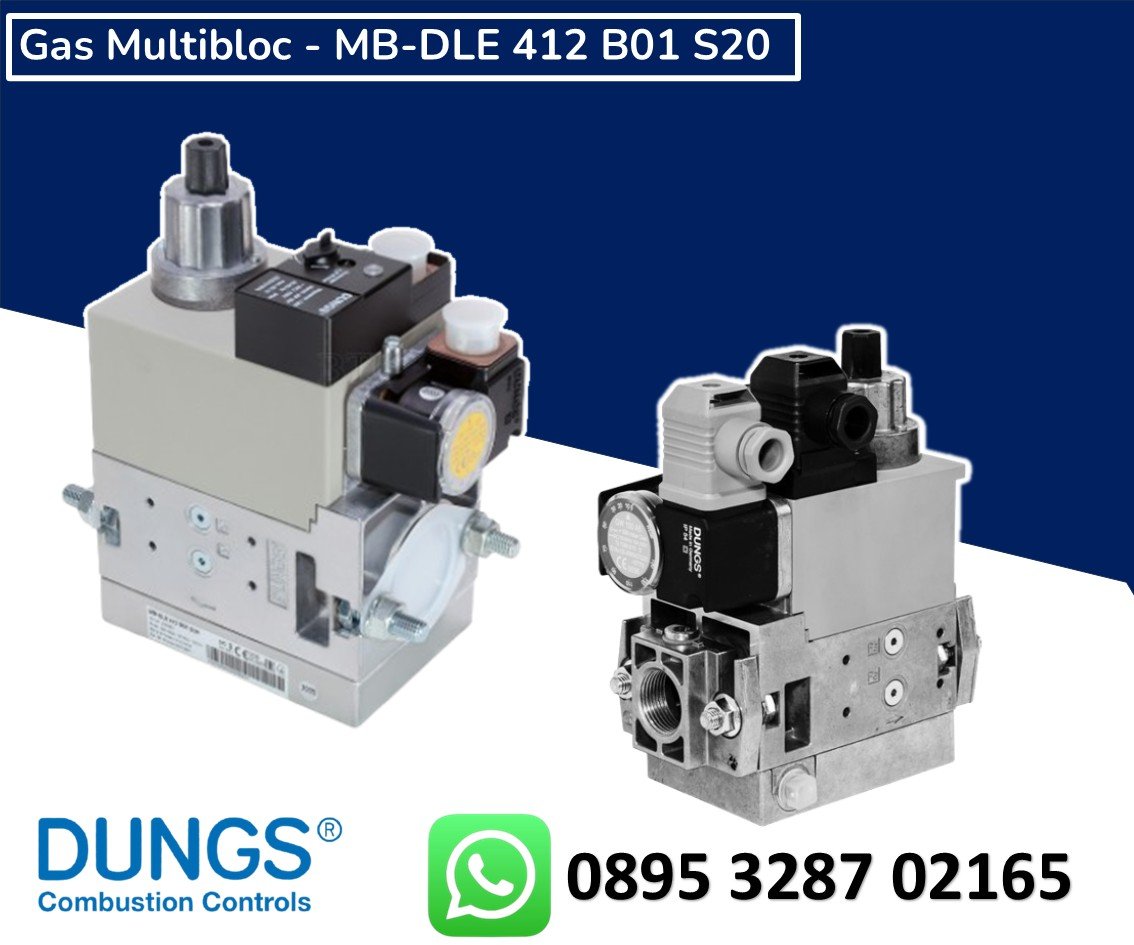

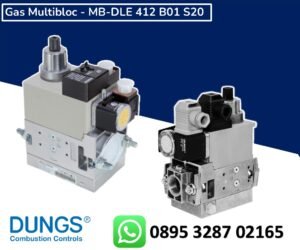

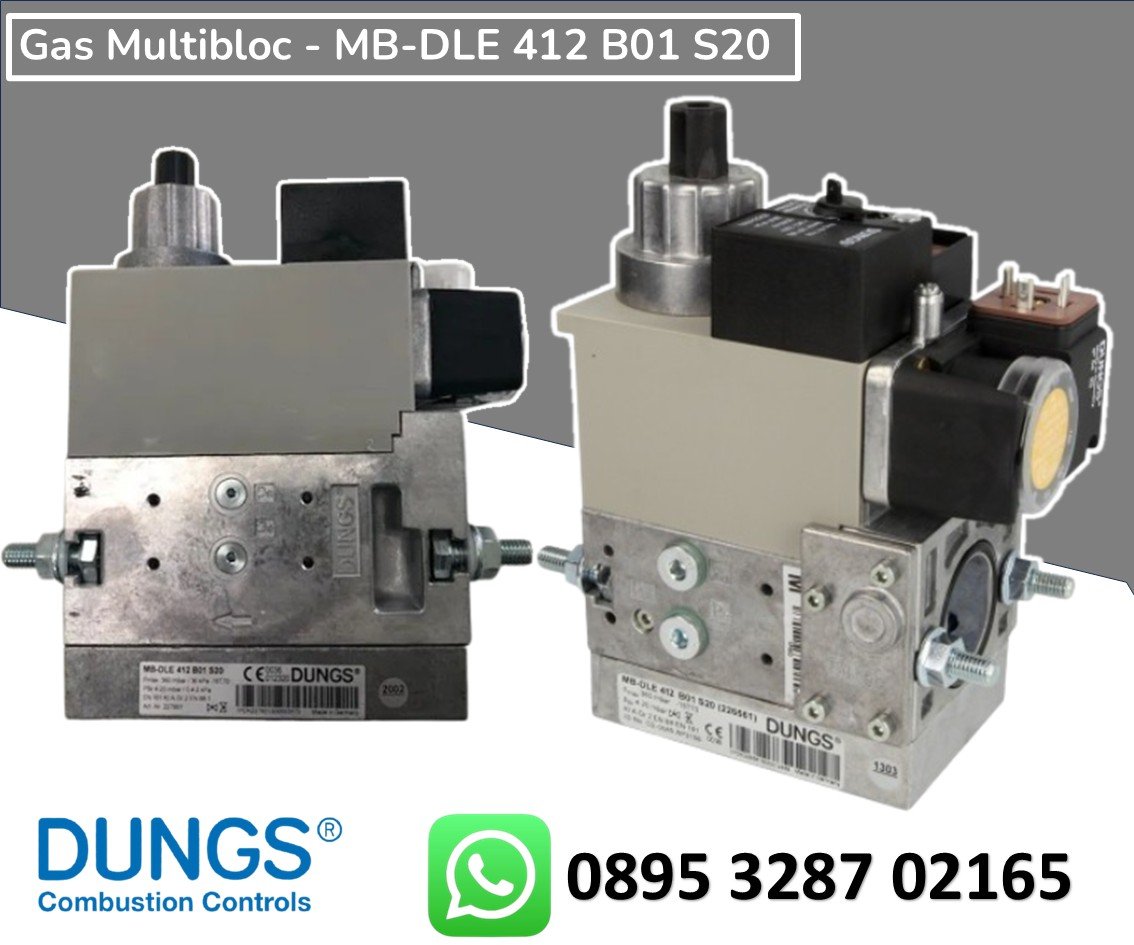

Gas Multibloc – MB-DLE 412 B01 S20 ( SELENOID GAS BURNER )

Gas Multibloc – MB-DLE 412 B01 S20 ( SELENOID GAS BURNER )

Gas Multibloc – MB-DLE 412 B01 S20 ( SELENOID GAS BURNER )

Gas Multi Bloc adalah rangkaian lengkap teknologi untuk mengontrol, mengukur, dan memodulasi gas mudah terbakar dan udara pembakaran. Kami menawarkan rangkaian lengkap perangkat keras: Dari katup tunggal hingga rangkaian gas lengkap, dan dari kontrol pembakar otomatis hingga sistem manajemen pembakar yang lengkap. Rangkaian produk yang sukses secara internasional menjamin keandalan, efisiensi, dan kemudahan penggunaan yang telah terbukti di seluruh dunia.

Gas Multiblok adalah katup gas (umumnya dikenal juga sebagai katup kontrol saluran masuk atau katup kombinasi) adalah perangkat keselamatan yang diwajibkan secara hukum yang digunakan pada sistem silinder tanpa ventilasi yang mengendalikan tekanan utama dingin yang disalurkan ke silinder dan juga menghilangkan tekanan berlebih melalui katup pelepas tekanan.

Deskripsi teknis

DUNGS GasMultiBloc® mengintegrasikan filter, regulator, katup, dan sakelar tekanan dalam satu fitting yang ringkas.

• – Perangkap kotoran: Saringan jaring halus
• – Satu regulator dan dua katup: B01
• – Dua katup terbuka cepat
• – Satu katup terbuka cepat dan satu katup terbuka lambat
• – Katup solenoid hingga 360 mbar (36 kPa) sesuai DIN EN 161 Kelas A Grup 2
• – Pengaturan tekanan keluaran yang sensitif oleh regulator proporsional sesuai DIN EN 88
  Kelas A Grup 2
• – Laju aliran tinggi dengan penurunan tekanan rendah
• – Derajat interferensi penggerak solenoid DC N
• – Pembatas volume utama pada katup V2
• – Penundaan pembukaan hidraulik
• – Sambungan flensa dengan ulir pipa sesuai ISO 7/1
• – Pemasangan mudah, ringkas, dan ringan

Sistem modular memungkinkan solusi individual dengan menggunakan keran gas pengapian eksternal yang terhubung dengan katup yang dikontrol secara terpisah, dengan menambahkan sistem pembuktian katup, sakelar tekanan mini/maksimum, pembatas tekanan, dan sakelar batas V2.

Aplikasi
Sistem modular memungkinkan solusi individual dalam rekayasa keselamatan gas dan regulator. Cocok untuk gas golongan 1, 2,3 dan media gas netral lainnya.
Persetujuan
Sertifikat pengujian tipe UE sesuai dengan:
• Peraturan Peralatan Gas UE
• Petunjuk Peralatan Tekanan UE
Persetujuan di negara-negara konsumen gas penting lainnya.

SPESIFIKASI MB-D(LE) MB-DLE 412 B01 S20

SPESIFIKASI Gas Multibloc MB-D(LE) MB-DLE 412 B01 S20

• Diameter nominal Flensa dengan ulir pipa sesuai ISO 7/1 (DIN 2999) :

  • MB-…410/412 B01 Rp 3/4, 1, 1 1/4 dan kombinasinya

• Tekanan operasi maks. : 360 mbar (36 kPa)
• Rentang tekanan keluaran :
  • MB-… S20/S22 pa: 4 mbar (0.4 kPa) to 20 mbar (2 kPa)
    MB-… S50/S52 pa: 4 mbar (0.4 kPa) to 50 mbar (5 kPa)
• Media : Gas dari keluarga 1, 2, 3 dan media gas netral lainnya
• Suhu sekitar : –15°C hingga +70°C (Jangan operasikan MB-D di bawah 0°C dalam sistem gas cair.
  Hanya cocok untuk gas cair, hidrokarbon cair merusak bahan penyegel.)
• Perangkap kotoran : Saringan mata jaring halus, penggantian hanya dapat dilakukan dengan melepas fitting
• Sakelar tekanan : Tipe GW A5, GW A2, NB A2, ÜB A2 dapat dipasang sesuai DIN EN 1854. Untuk informasi lebih lanjut, silakan lihat Lembar Data GW A2 No. 215 183 dan Lembar Data GW A5 No. 225 901.
• Regulator tekanan : Pengatur tekanan dikompensasi untuk tekanan sisa, segel antibocor saat dimatikan melalui katup V1 sesuai DIN EN 88 Kelas A. Pegas titik setel terpasang permanen (pergantian pegas tidak dimungkinkan). Saluran ventilasi di atas atap tidak diperlukan. Keran pulsa internal disediakan.
• Katup solenoid V1 : Katup sesuai DIN EN 161 Kelas A Grup 2, penutupan cepat, pembukaan cepat
• Katup solenoid V2 : Katup sesuai dengan DIN EN 161 Kelas A Grup 2
• Desain katup V2 Pembatas volume utama
  MB menutup cepat, membuka cepat tanpa
  MB-D menutup cepat, membuka cepat dengan
  MB-DLE menutup cepat, membuka lambat dengan
  MB-LE menutup cepat, membuka lambat tanpa
• Pengukuran/Sambungan gas pengapian : Untuk G 1/8 sesuai DIN ISO 228, lihat Keran tekanan pada halaman 4
• Monitor tekanan burner pBr : Koneksi hilir katup V2, sakelar tekanan A2 dapat dipasang pada adaptor secara lateral
• Tegangan/Frekuensi : 50-60 Hz 220-230 V AC – 15% + 10%
• Sambungan listrik : Sambungan steker sesuai DIN EN 175301-803 untuk katup dan sakelar tekanan
• Peringkat / Konsumsi daya : Lihat halaman 4
• Durasi penyalaan : 100%
• Tingkat perlindungan : IP 54 sesuai IEC 529 (EN 60529)
• Interferensi radio : Tingkat interferensi N
• Material komponen konveyor gas : Pengecoran aluminium, segel berbahan dasar NBR, Silopren (karet silikon)
  baja, kuningan, aluminium
• Posisi pemasangan : Solenoid tegak lurus atau berbaring horizontal serta posisi perantaranya
• Kontak sinyal posisi tertutup : Kontak sinyal posisi tertutup, tipe K01/1 (diuji DIN), dapat dipasang pada V2
