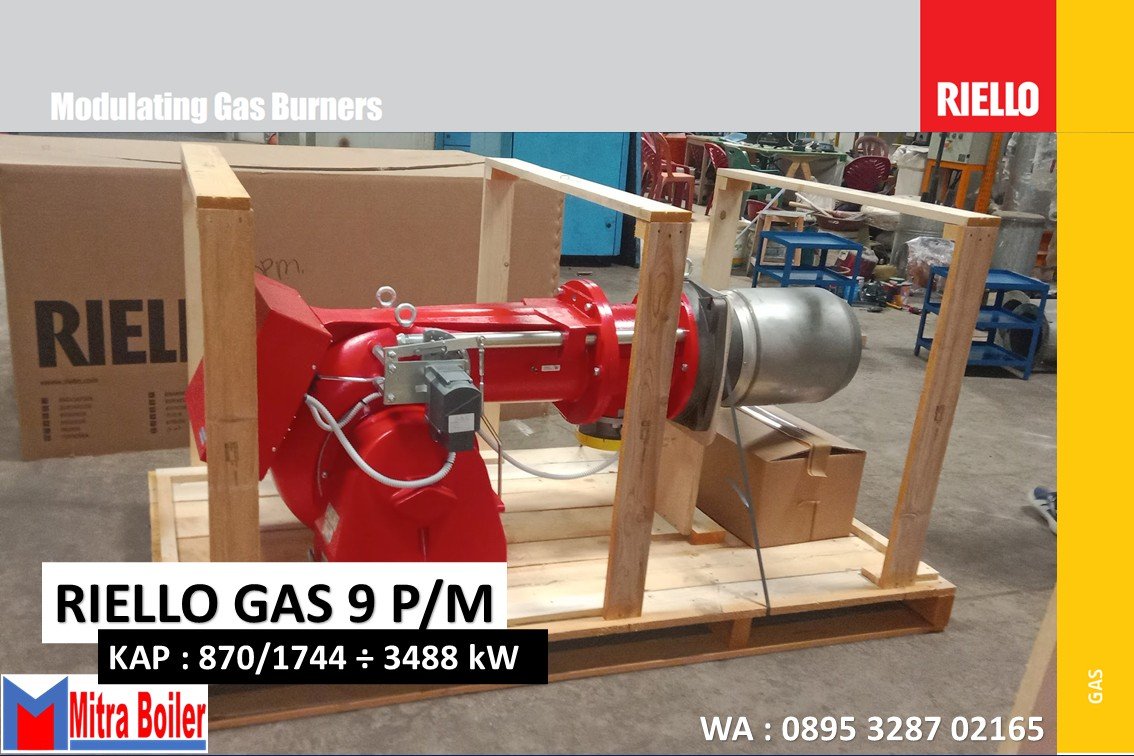

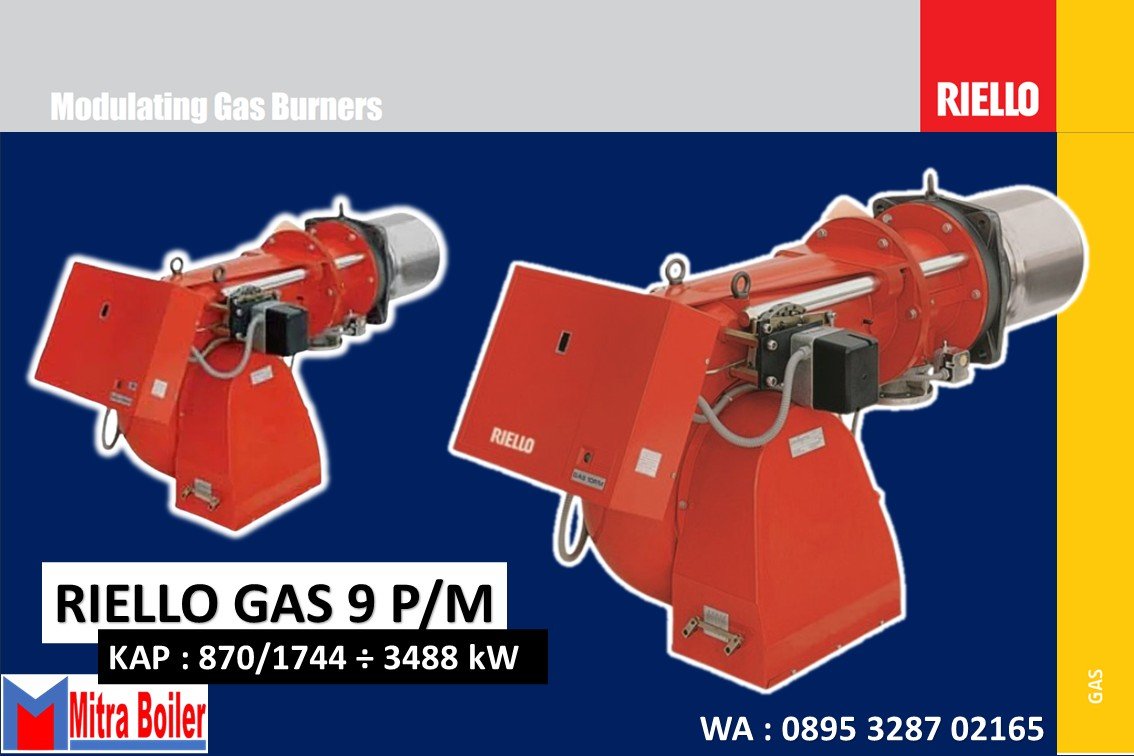

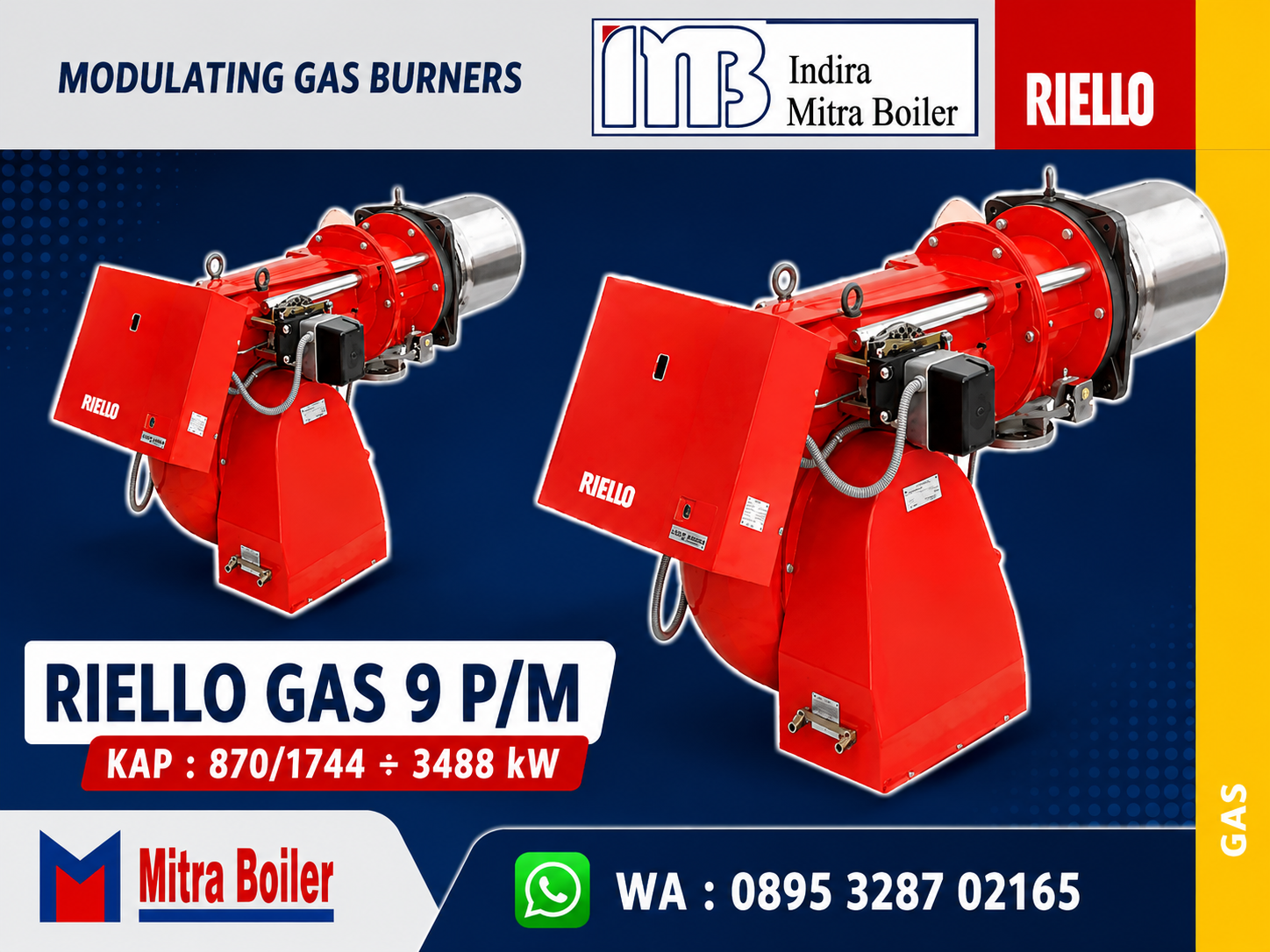

JUAL RIELLO GAS 9 P/M BURNER MODULATING-3.000.000 KCAL

JUAL RIELLO GAS 9 P/M BURNER MODULATING-3.000.000 KCAL

JUAL RIELLO GAS 9 P/M BURNER MODULATING-3.000.000 KCAL

Riello Seri GAS 9 P/M adalah mesin pembakar Gas yang mencakup rentang daya dari 750.000/1.500.000 hingga 3.000.000 kW. Pengoperasiannya menggunakan sistem dua tahap progresif atau modulasi penuh, dengan sistem kontrol modulasi canggih dan probe.

Burner seri GAS P/M sangat cocok untuk aplikasi yang membutuhkan fleksibilitas kontrol (proses, uap, penyerapan refrigerasi) yang membutuhkan output variabel. Karena struktur lembaran logamnya, burner ini sangat cocok untuk kondisi rusak atau berubah bentuk. Perawatan yang lebih mudah dicapai dengan batang geser yang memungkinkan akses ke kepala pembakaran tanpa perlu melepas burner dari boiler.

DATA TEKNIS GAS 9 P/M

DATA TEKNIS GAS 9 P/M

• MODEL : GAS 9 P/M
• TYPE : 540 T1
• OUTPUT (1)
• tahap ke-2 : 1744 – 3488 kW, 1500 – 3000 Mkal/jam
• tahap ke-1 : 870 – 1744 kW, 750 – 1500 Mkal/jam
• BAHAN BAKAR GAS ALAM: G20 – G21 – G22 – G23 – G25
  • – Nilai kalor bersih : G20 kWh/Nm3 : 10 – G25 Mkal/Nm3 : 8,6
  • – Densitas absolut  : G20 kg/Nm3 : 0,71 – G25 kg/Nm3 : 0,78
  • – Daya hantar : G20 maks. Nm3/jam : 348 – G25 maks. Nm3/jam : 406
  • – Tekanan pada daya hantar maksimum (2) : G20 mbar : 13.4 – G25 mbar : 19.4
• OPERASI • Hidup
  • – Mati (1 kali henti setiap 24 jam).
  • Burner ini juga dirancang untuk operasi kontinu. jika dilengkapi dengan kotak kontrol LANDIS tipe LGK 16.333 A27 (dapat dipertukarkan dengan kotak kontrol pembakar Landis LFL 1.333)
  • Dua tahap progresif atau modulasi dengan kit (lihat AKSESORIS)
• APLIKASI STANDAR Boiler : air, uap, minyak diatermik
• SUHU LINGKUNGAN °C : 0 – 40
• SUHU UDARA PEMBAKARAN °C maks. : 60
• TINGKAT KEBISINGAN (3) : Tekanan suara : 89, Daya suara dB(A) : 99
• ELECTRICAL SUPPLY : V : 230 – 400 with neutral ~ +/- 10%, Hz : 50 – three-phase
• ELECTRIC MOTOR IE3 : rpm 2920, kW : 9.2, V : 230 – 400, A : 28.6 – 16.5
• IGNITION TRANSFORMER V1 – V2 : 230 V – 1 x 8 kV , I1 – I2 : 1.8 A – 30 mA
• ELECTRICAL POWER
• CONSUMPTION : kW max : 11
• ELECTRICAL PROTECTION : IP 40

DESKRIPSI BURNER

DESKRIPSI BURNER RIELLO GAS 10 P/M MODULATING

1. Penampil api
2.  Cincin pengangkat
3.  Batang geser untuk membuka pembakar dan
   memeriksa kepala pembakaran (lihat catatan)
4.  Kepala pembakaran (dua panjang)
5.  Katup gerbang udara tertutup untuk menunggu pengurangan
   kehilangan panas
6.  Regulator modulasi (opsional)
7.  Sakelar tekanan udara
8.  Batang penggerak katup kupu-kupu gas
9.  Pembuat kontak motor dan relai termal
   (Gas 8-9 penyalaan langsung)
10.  Strip terminal
11.  Kabel fair (peralatan standar)
    (Peralatan listrik yang dipasang oleh pemasang)
12.  Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci
    keluar
13.  Batang penggerak kepala pembakaran
14.  Servomotor kontrol udara-gas
15.  Cam pengaturan udara
16.  Titik uji tekanan gas ke selongsong
17.  Sakelar tekanan gas MAX
18.  Katup kupu-kupu gas (Pipa masukan gas)
19.  Cakram penyetel gas keluaran MIN
20.  Selongsong
21.  Titik uji tekanan kipas
22.  Soket colokan pada kabel servomotor
23.  Soket colokan pada kabel probe ionisasi
