JUAL SERVO MOTOR LKS 210-10 (B1-5 S1)- HONEYWELL PN Riello 3006311

JUAL SERVO MOTOR LKS 210-10 (B1-5 S1)- HONEYWELL PN Riello 3006311

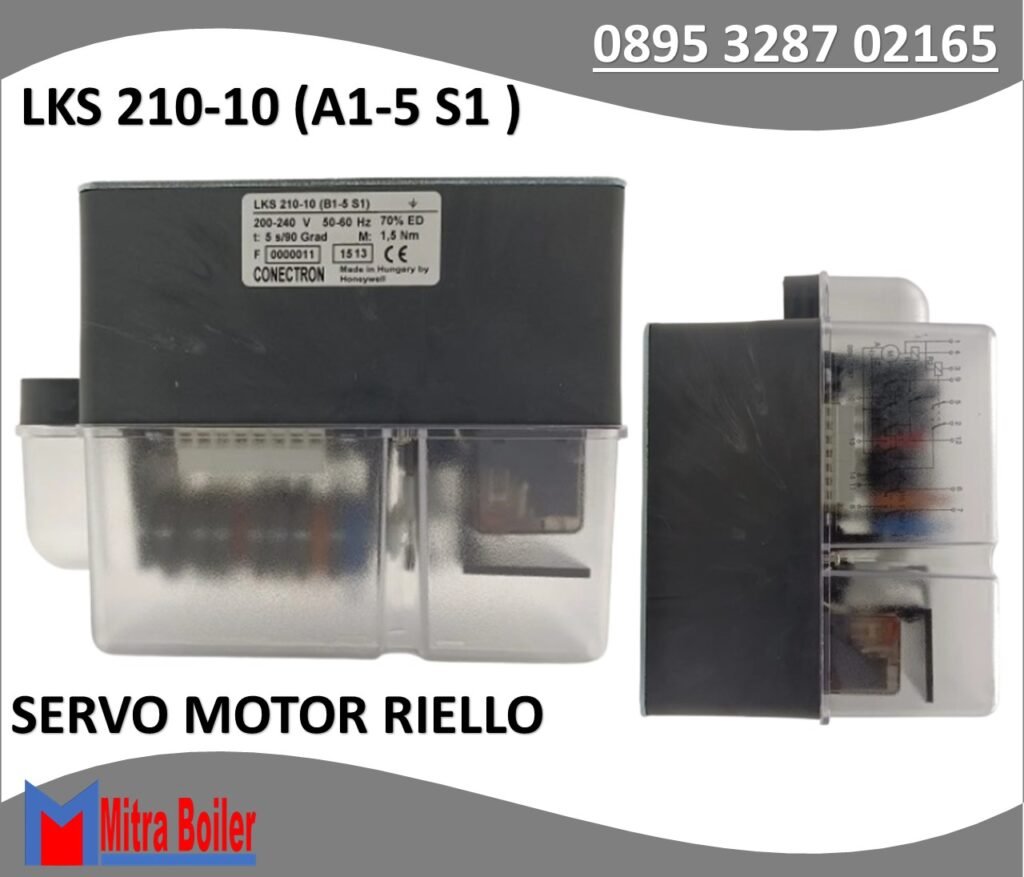

Original LKS 210-10 (B1-5 S1) Honeywell Servo Motor Damper Actuators 200-240V 50-60Hz 1.5Nm For Riello Burner PN Riello 3006311

Aktuator Peredam Udara
Untuk pembakar tahap tunggal atau tahap gigi dengan peredam yang menutup sepenuhnya Aktuator peredam udara LKS 210 ditujukan untuk penggunaan pada pembakar gas dan semua tahap ganda. dengan peredam yang menutup sepenuhnya. Unit penggerak terdiri dari motor sinkron yang digandengkan dengan roda gigi pengurang, tahap terakhir adalah roda gigi hangat. Karena karakteristik penguncian sendiri pada pemanasan, momen penguncian yang cukup, rentang aplikasi lengkap tersedia. Unit penggerak dilumasi secara permanen dan bebas perawatan.

Peredam udara dapat disetel tanpa batas
Peredam udara dapat diatur melalui rentang 90° dan cam memungkinkannya disetel dengan cara yang tak terbatas. Penyetelan ini dilakukan melalui tuas berkode warna. Kode warna ini menunjukkan tingkat kinerja masing-masing pada pembakar; peredam penutup berwarna biru; oranye untuk kinerja rendah. merah untuk kinerja tinggi.

Kode warna ini juga dapat ditemukan pada diagram sirkuit yang relevan dan pada tombol pengaturan. Berkat sakelar bantu yang terhubung, penggerak dapat berputar di kedua arah, sesuai dengan pengaturan tuas. Pelepasan katup dilakukan oleh sakelar pengaman HS l [terhubung ke tahap t] dan MV 2 yang terakhir dapat disetel secara terpisah [tuas hitam]. Posisi pada peredam udara pada waktu tertentu ditunjukkan dengan penunjuk di sepanjang skala

Sambungan
Semua komponen listrik dipasang pada papan cetak. Tersedia dua blok terminal untuk sambungan lainnya. Entri kabel PG ll berada di tengah dan mudah diakses dari semua sisi. Sambungan ke poros peredam udara dapat dibentuk melalui kepala soket persegi internal, lubang bundar, atau poros pohon, tergantung pada persyaratan korek api. Tiga lubang pengikat [M 5] diperlukan untuk menghubungkan aktuator dan rumah pembakar

Technical Data

• Tegangan: fase tunggal 230V~,50Hz
• Konsumsi daya c.4VA
• Posisi: 0…90°, dapat disesuaikan tanpa batas melalui spindel
• Tahap 0: biru, tertutup sepenuhnya
• Tahap 1: oranye, sakelar tindak lanjut yang berputar secara bersamaan dan sakelar kering
• Sakelar pilot{HS 1}
• Tahap 2: merah, satu sakelar pilot yang berputar secara bersamaan
• MV 2: hitam
• Waktu pengaturan untuk 90° 5s 15s 25s
• Torsi 15Nm 3Nm 3Nm
• Momen penguncian melalui roda gigi cacing yang mengunci sendiri
• Pemantauan posisi peredam udara dengan penunjuk yang berputar secara bersamaan
• Bahan sintetis rumah, hitam, tidak mudah terbakar, dapat padam sendiri
• Entri kabel 1xPG 11
• Koneksi listrik 2×7 blok terminal kutub, konektor I ground
• Pemasangan dengan 3 sekrup M5, misalnya M5x50 DIN 912
• PTO baik kepala soket persegi internal 8×8, 20mm
• lubang setengah lingkaran ɸ 10mm, poros dalam 25mm ɸ 10mm
• Jenis perlindungan IP 44 DIN 40 050
• Suhu sekitar -10 hingga + 60°C
• Berat 1 kg
• Kabel standar yang tersedia 10 inti, masing-masing 0,5mm², panjang 1,2m/Nomor komponen K 10F 1200
