KSB ETANORM SYT 125-100-315 – POMPA SIRKULASI THERMAL OIL

KSB ETANORM SYT 125-100-315 – POMPA SIRKULASI THERMAL OIL

Karakteristik teknis • Suhu cairan maksimal: hingga +350°C (cairan perpindahan panas), hingga 180 °C (air super panas) • Tekanan maksimum: 16 bar • Tinggi maksimum: 102 m (50Hz ); 100m (60Hz)

Desain
oli termal • Pompa volute • Pemasangan horizontal • Konstruksi proses • Sel tunggal • Peringkat dan kinerja menurut EN 733 • Peningkatan efisiensi dan NPSHreq berkat hidraulik impeler (baling-baling) yang dikonfirmasi secara eksperimental • Pengurangan biaya pengoperasian dengan memangkas diameter nominal impeler pada titik pengoperasian • Keausan rendah, tingkat getaran berkurang, dan kelancaran pengoperasian berkat kemampuan hisap yang baik dan hampir kavitasi- pengoperasian bebas pada rentang pengoperasian yang luas • Segel bodi yang andal dalam kondisi pengoperasian yang berubah-ubah berkat segel bodi yang tersembunyi •

Ukuran tambahan untuk laju aliran rendah berkat perpanjangan kisi-kisi hidraulik • Pembongkaran yang mudah berkat konstruksi proses, berkat bodi pompa yang dapat tetap melekat pada pipa • Pembongkaran yang mudah berkat baut yang digerakkan keluar pada penutup bodi/antarmuka penopang bantalan • Pendarahan udara optimal berkat konsep degassing VenJet yang efisien • Keamanan operasional maksimum berkat segel mekanis tandem ganda • Ketahanan tinggi berkat plain bearing anti-pemblokiran, dilumasi oleh cairan yang dipompa, terbuat dari karbon atau SIC/SIC •

Aplikasi
• Instalasi transfer termal
• Sirkulasi air super panas
• Air super panas •

SPESIFIKASI PUMPS ETANORM SYT 100-315

• TYPE : ETANORM SYT 125-100-315
• Diameter nominal pipa hisap : 125 mm
• Diameter nominal port tekanan : 100 mm
• Diameter impeler nominal : 315 mm
• Body Casing : Besi cor nodular
• Eksekusi : satu tahap
• Tipe impeler : tertutup/radial
• Jenis instalasi : pelat dasar
• Bahan impeller : (sesuai standar E) JL 1040 / A48CL35
• Jenis bantalan : bantalan gelinding dan bantalan geser
• Menggerakan frekuensi motor : 50Hz / 60Hz
• Maks. kecepatan putaran : 3500 1/menit
• Maks. Flow : 765 m³/jam
• Maks. tekanan operasi pada sisi tekanan : 16 Bar
• Bahan perumahan (sesuai standar EN) :  JS 1030 / A536 GR 60-40-18
• Jumlah input impeler : berulir tunggal
• Body Casing Impelles : besi cor nodular
• Minimal. Flow 1,50 m³/jam
• Karakteristik hisap : non-self-priming
• Tegangan motor : penggerak tegangan rendah
• eKelas : 36410000; 36410100; 36410101
• Eksekusi proses : Ya
• Pemasangan unit instalasi : “kering”.
• Perlindungan ledakan : IP55
• Maks. suhu cairan yang diizinkan : 350 °C
• Aplikasi Utama : proses industri dan teknologi; energi; peralatan teknik bangunan; minyak/gas
• Jenis instalasi : tidak bergerak
• Tipe casing Pump : selubung spiral
• Jenis koneksi : flens
• Jenis pelumas : Gemuk/pelumasan sedang
• Jenis penggerak : motor listrik
• Posisi pemasangan : horisontal
• Bahan poros (sesuai standar EN) : 1,4021 + QTHRC55
• Jenis kopling : secara langsung
• Jenis segel poros : segel mekanis
• Maks. tekanan : 102,00 m
• Maks. tekanan nominal : PN 16
• Minimal. tekanan : 2,00 m

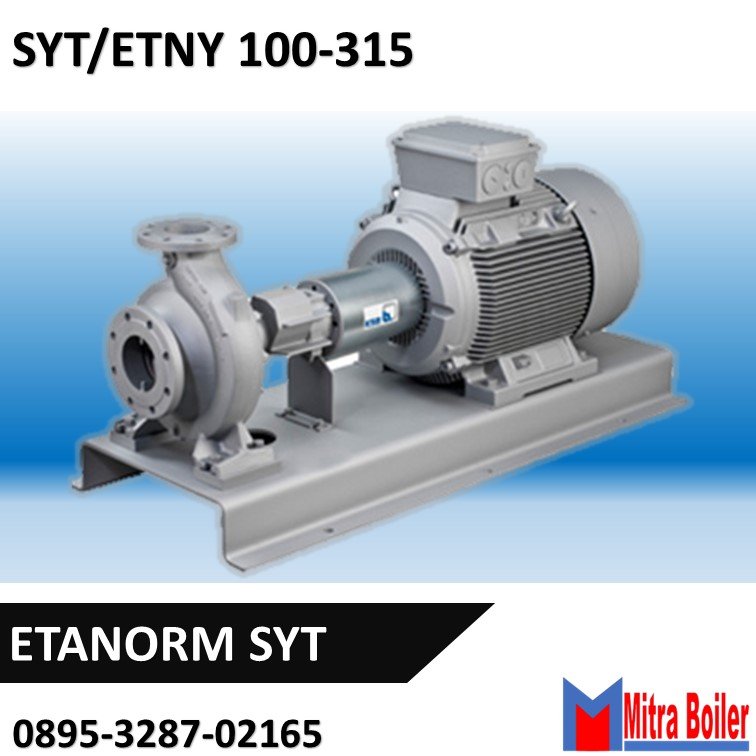

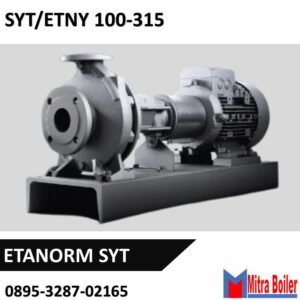

Pompa KSB Etanorm SYT 125-100-315 SG08 Seni. 48238347 adalah pompa casing volute terpisah secara radial satu tahap dengan kaki pompa cor dan cincin aus yang dapat diganti. Instalasi horisontal. Eksekusi proses. Daya 55,00 kW. Mesin 250M. Pompa + pelat pondasi + kopling + pelindung kopling ZN79 + motor. Versi tetap, n = 2900 rpm. SG = besi cor nodular/besi cor. 08 = versi menurut bahan segel mekanis AQ1VGG (> -30 – < +180 [°C] (air panas) / < +350 [°C] (minyak pendingin)). IE1 / IE3 = Motor sangkar tupai KSB dengan pendingin permukaan, kelas efisiensi energi IE1 (ukuran 71/80) / IE3 (dari ukuran 90) menurut IEC 60034-30. Aplikasi utama SG08 = instalasi perpindahan panas, sirkulasi air panas. Versi tetap (tanpa PumpDrive) / dengan kontrol kecepatan (dengan PumpDrive). Penggerak (versi tidak diatur): versi standar – motor sangkar tupai KSB/Siemens tiga fase dengan pendingin permukaan, kompatibel dengan standar IEC;

desain tahan ledakan – motor KSB tiga fase dengan rotor sangkar tupai dan pendingin permukaan, kompatibel dengan standar IEC. Penggerak (versi kecepatan variabel): Motor KSB SuPremE, motor keengganan sinkron berpendingin permukaan yang kompatibel dengan IEC tanpa magnet permanen (diperlukan PumpDrive); KSB SuPremE X1 – dengan kotak terminal untuk koneksi ke PumpDrive 2 atau PumpDrive R untuk pemasangan di dinding dan di lemari distribusi; KSB SuPremE X2 – dengan persiapan untuk memasang PumpDrive 2 pada mesin; PumpDrive 2 adalah konverter frekuensi pendinginan mandiri dengan desain modular untuk memberikan variasi kecepatan putaran motor reluktansi asinkron dan sinkron tanpa langkah menggunakan sinyal analog standar dari bus lapangan atau panel kontrol. Segel poros mekanis tunggal/ganda yang diperkuat. Impeler radial tertutup dengan bilah melengkung secara spasial. Memutar impeller ke titik operasi. Berbagai bantalan tergantung pada aplikasinya: di sisi penggerak – bantalan bola dalam alur dengan pelumasan gemuk; di sisi pompa – bantalan grafit dilumasi oleh media yang dipompa / bantalan SiC/SiC.

Penyegelan housing yang andal bahkan dalam kondisi pengoperasian yang berubah berkat segel housing seluler. Ukuran tambahan untuk volume pengiriman kecil berkat berbagai desain. Pembongkaran yang mudah berkat desain proses yang memungkinkan pembongkaran pompa tanpa melepaskan casingnya dari pipa. Pembongkaran yang mudah berkat adanya sekrup pelepas di persimpangan penutup rumah dan braket bantalan. Pembuangan udara yang optimal berkat sirkuit deaerasi VenJet ®. Cairan yang dipompa: air panas, minyak pendingin.
