MESIN BURNER SOLAR – RIELLO RL 130 ( 1.200.000 KCAL )

MESIN BURNER SOLAR – RIELLO RL 130 ( 1.200.000 KCAL )

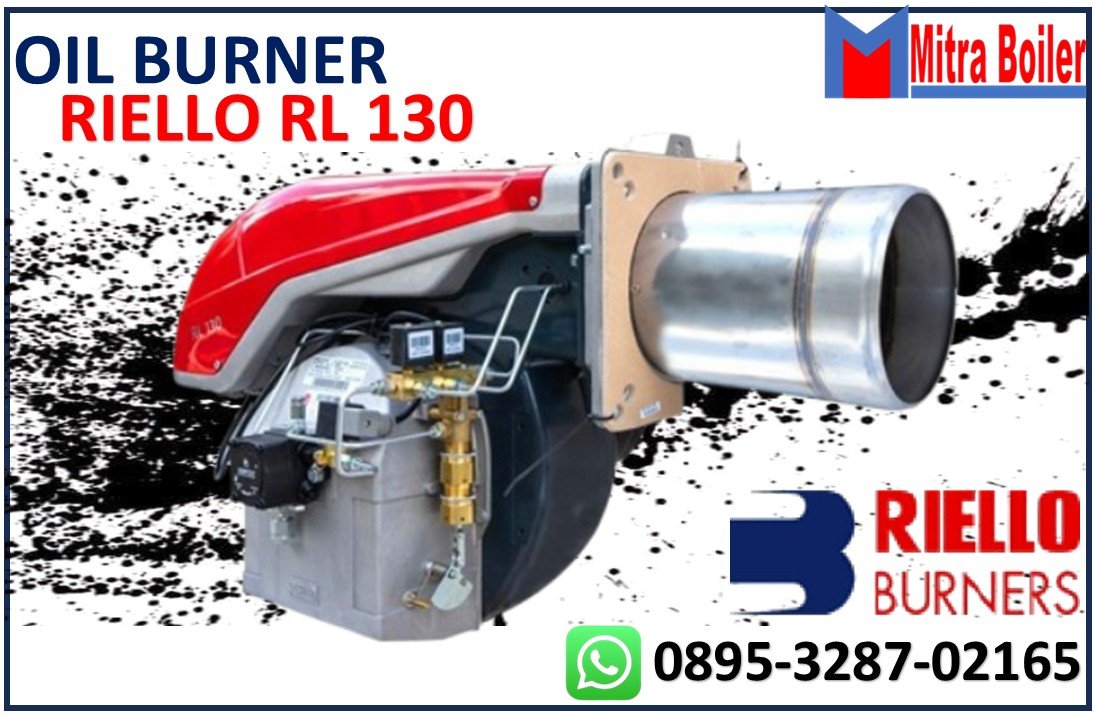

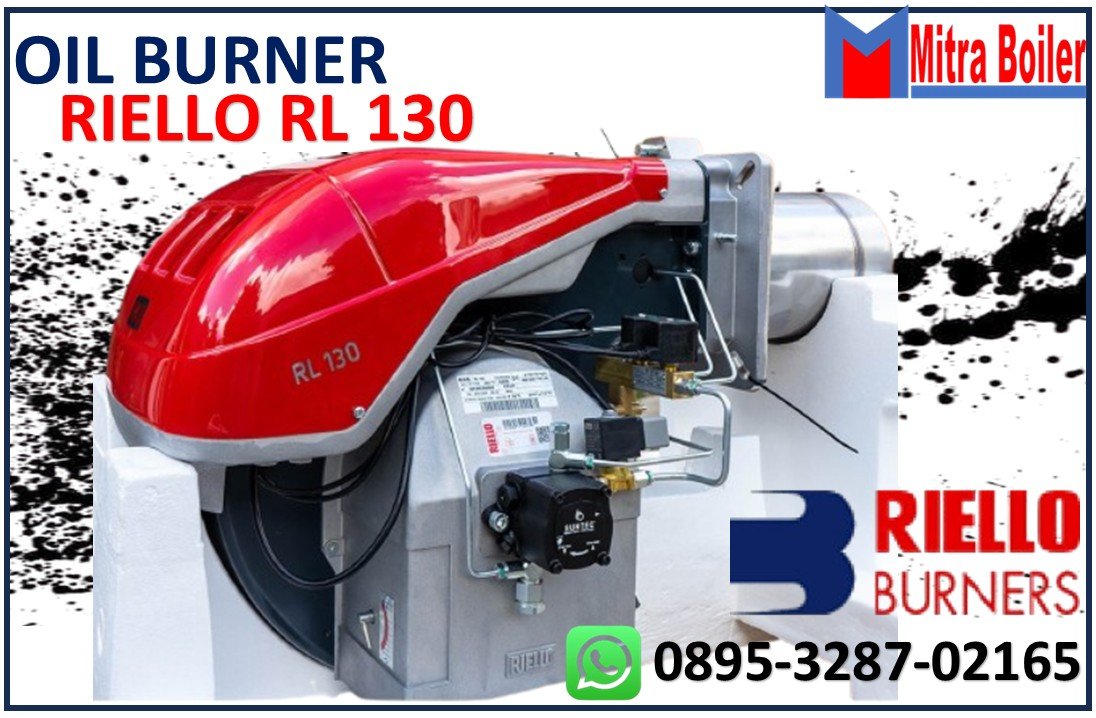

Burner Riello RL 130 Adalah mesin Pembakar Industri dengan bahan bakar Solar Brand Riello Italia. kapasitas mencakup rentang daya pembakaran dari 418.000  hingga 1.325.000 Kcal/jam, dan telah dirancang untuk digunakan pada boiler air panas suhu rendah atau menengah, boiler udara panas atau uap, serta boiler minyak diatermik.

Pengoperasiannya bersifat “dua tahap”; burner dilengkapi dengan panel kontrol berbasis mikroprosesor, yang memberikan indikasi status burner dan penyebab kerusakan. Optimalisasi emisi suara dijamin oleh desain khusus sirkuit penghisap udara dan material peredam suara yang terintegrasi. Kinerja kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik pada semua laju pembakaran. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang sederhana. Berbagai macam aksesori menjamin fleksibilitas kerja yang tinggi.

TECHNICAL DATA RIELLO RL 130 ( 1.200.000 KCAL )

• Model: Riello RL 130
• Tipe: 662 T1
• Output / Pengiriman (1) Tahap ke-2 : 948 – 1540 kW / 816 – 1325 Mcal/jam
• Keluaran Bahan Bakar : 80 – 130 kg/jam
• Tahap ke-1 : 486 – 948 kW / 418 – 816 Mcal/jam
• Keluaran Bahan Bakar : 41 – 80 kg/jam
• Bahan Bakar
• Jenis bahan bakar : Minyak Ringan
• Nilai kalor bersih : 11,8 kWh/kg
• 10,2 Mcal/kg (10.200 kcal/kg)
• Kepadatan: 0,82 – 0,85 kg/dm³
• Viskositas pada 20 °C maks 6 mm²/s (1,5 – 6 cSt)
• Pengoperasian : Mode pengoperasian Intermiten (minimal 1 kali berhenti dalam 24 jam) Tahap Dua tahap (api tinggi & rendah) dan satu tahap (semua–tidak ada)
• Nosel 2
• Aplikasi standar Boiler : air, uap, minyak diatermik
• Suhu sekitar : 0 – 40 °C
• Suhu udara pembakaran maks : 60 °C
• Pompa : Pengiriman (pada 12 bar) 220 kg/jam
• Rentang tekanan : 10 – 20 bar
• Suhu bahan bakar maks : 60 °C maks
• Perlindungan listrik : IP 44
• Tingkat kebisingan : 78,5 dB(A)

DESKRIPSI RIELLO RL 130 ( 1.200.000 KCAL )

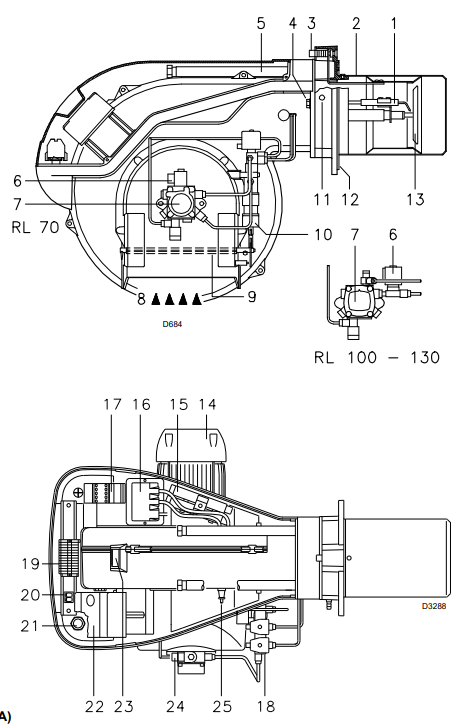

DESKRIPSI PEMBAKAR (A)
1 Elektroda pengapian
2 Kepala pembakaran
3 Sekrup untuk penyetelan kepala pembakaran
4 Sekrup untuk memasang kipas ke flensa
5 Batang geser untuk membuka pembakar dan memeriksa kepala pembakaran
6 Katup solenoid pengaman
7 Pompa
8 Saluran masuk udara ke kipas
9 Katup gerbang udara
10 Silinder hidrolik untuk pengaturan katup gerbang udara pada posisi tahap 1 dan 2.

Ketika pembakar tidak beroperasi, katup gerbang udara tertutup sepenuhnya untuk mengurangi penyebaran panas dari boiler karena aliran udara dari cerobong asap yang menarik udara dari saluran masuk hisap kipas.

11 Titik uji tekanan kipas
12 Flensa pemasangan boiler
13 Disk stabilitas api
14 Motor listrik
15 Ekstensi untuk batang geser 5)
16 Transformator pengapian
17 Kontaktor motor dan pemutus termal dengan tombol reset
18 Rakitan katup tahap 1 dan 2
19 Strip terminal
20 Dua sakelar:
– satu “pembakar mati – hidup”
– satu untuk “pengoperasian tahap 1 – 2”
21 Pemandu kabel untuk pemasangan kabel oleh pemasang
22 Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci
23 Jendela inspeksi api
24 Penyesuaian tekanan pompa
25 Sel fotolistrik untuk kontrol keberadaan api
