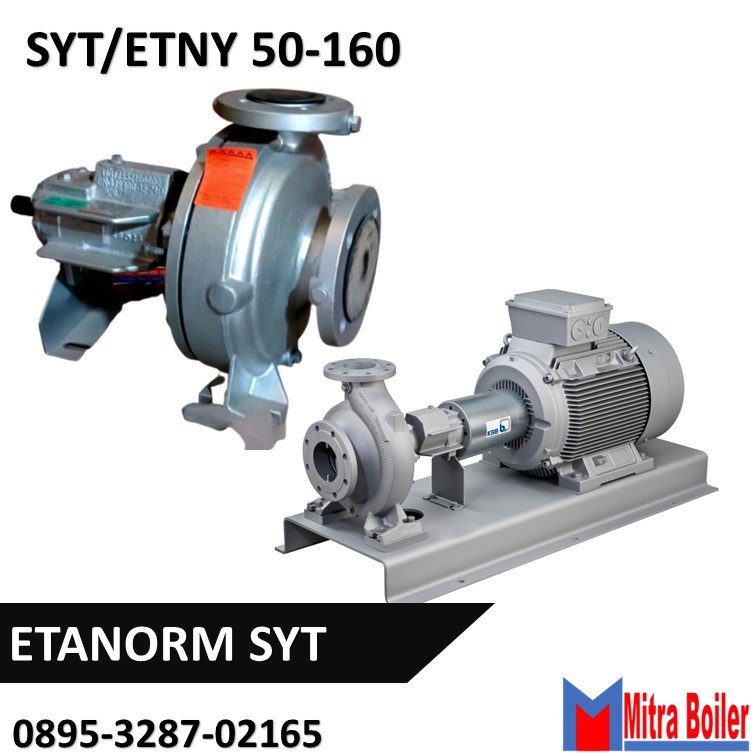

POMPA KSB HEAT TRANSFER OIL HEATER – ETANORM SYT/ETNY 50-160

POMPA KSB HEAT TRANSFER OIL HEATER – ETANORM SYT/ETNY 50-160

Pompa SYT/ETNY 50-160 Etanorm/SYT; Etabloc/SYT Bila menggunakan impeler yang terbuat dari bahan baja tuang efisiensi dan daya pompa dari pompa yang sesuai ukuran harus dikalikan dengan faktor koreksi ditunjukkan dalam kurva karakteristik.

• Data Pengoperasian Minyak termal Air panas/Oli Panas
• Q/Flow  hingga 1900 m3/jam, 528 l/dtk hingga
• H/Head 102 m
• t/Temperatur -30 °C hingga +350 °C hingga +180 °C
• p2 1) hingga 16 bar 1)
• lihat batas tekanan/suhu, halaman 5

Desain

Pompa casing volute horizontal, satu tahap (ukuran pompa 125-500/2 tahap ganda), dengan peringkat dan dimensi utama EN 733 hingga DN 200 / ekstensi Etanorm-RSY, dengan bantalan braket, dalam desain tarik belakang. Volute casing dan impeller atau penutup casing dapat diganti memakai cincin. Casing volute dengan kaki pompa yang dicetak secara integral.

Bantalan Sisi kopling: bantalan bola alur dalam yang dilumasi dengan minyak Sisi impeler: Bantalan karbon berpelumas produk Opsi: produk – bantalan SiC/SiC yang dilumasi Segel Poros Segel mekanis sesuai EN 12756. Opsi: segel mekanis kerja ganda dalam susunan tandem Bahan Casing volute Besi cor nodular JS1025 2) Penutup pelepasan Besi cor nodular JS1030 3) Poros Baja Krom 1.4021.05 HRC 55/1.4057 Impeller Besi cor abu-abu JL1040 4) Kenakan cincin Besi cor abu-abu GG Braket bantalan Besi cor nodular JS1030 3) 2) menurut EN 1563: GJS-400-18-LT 3) menurut EN 1563: GJS-400-15 4) menurut EN 1561: GJL-250

SPESIFIKASI

Penamaan Ketik seri Etanorm Ukuran pompa, mis.

Bahan casing besi cor nodular 2)3) Varian minyak termal/air panas *) hanya untuk Etanorm SYT Segel poros, segel mekanis AQ1VGG EN(RSY) 80 – 160 S Y T *) 8

Aksesoris Berkendara 4) Motor sangkar tupai tiga fase KSB-IEC berpendingin permukaan

• Belitan: hingga 2,2 kW 220-240 V/380-420 V untuk 3 kW ke atas 380-420 V/660-725 V
• Desain: IM B3
• Lampiran: IP 55
• Kelas termal: F dengan sensor suhu: 3 termistor PTC Mode
• operasi: operasi berkelanjutan S1 atau motor sangkar tupai tiga fase berpendingin permukaan seperti yang dijelaskan di atas, tetapi merek Eropa Barat menjadi pilihan KSB.
• Kopel Kopling fleksibel dengan/tanpa selongsong pengatur jarak Hubungi penjaga Pelindung kopling sesuai EN 294.
• Pelat dasar Baja penampang lipat/pelat baja; baja sectional dilas untuk unit lengkap (pompa dan motor) dalam desain tahan torsi 4) Apabila motor listrik disuplai oleh pelanggan maka udara pendingin harus mengalir dalam arah aksial menuju sisi pompa! Kecepatan udara ≥ 3 m/s, diukur pada pelat ujung bantalan ujung penggerak
• Sertifikasi Manajemen mutu bersertifikat ISO 9001.
