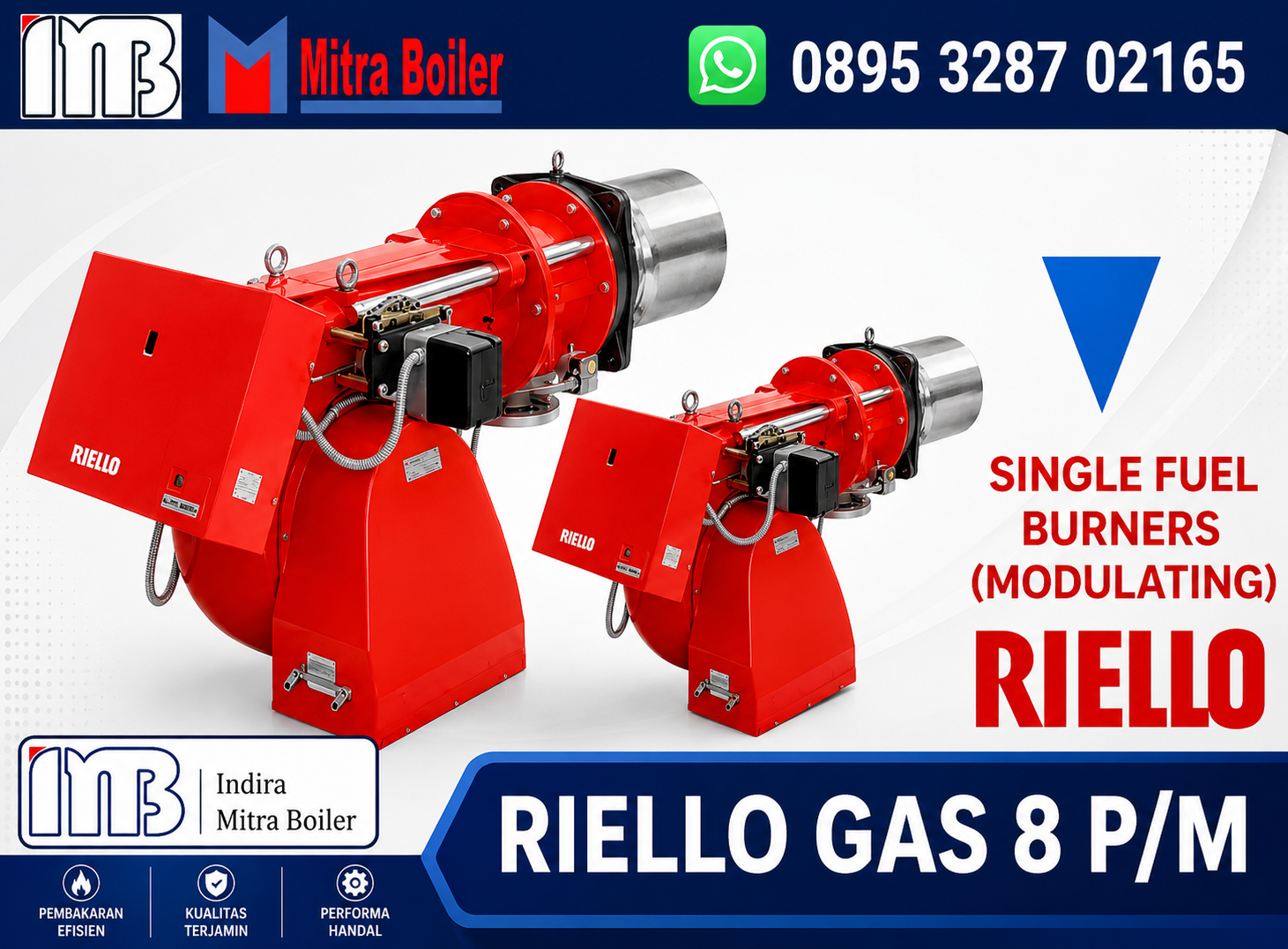

RIELLO GAS 8 P/M – BURNER GAS ( MODULATING )

RIELLO GAS 8 P/M – BURNER GAS ( MODULATING )

BURNER RIELLO GAS 8 P/M MODULATING

SPESIFIKASI BURNER GAS 8 P/M

• MODEL : GAS 8 P/M
• TYPE : 538 T1
• OUTPUT (1)
• Tahap ke-2 : kW 1163 – 2210 / Mkal/jam 1000 – 1900
• Tahap ke-1 : kW 640 – 1163 / Mkal/jam 550 – 1000
• BAHAN BAKAR
• Gas Alam: G20 – G21 – G22 – G23 – G25
• Sifat Bahan Bakar Parameter GAS 8 P/M (G20)
• Nilai kalor bersih kWh/Nm³ : 10
• Nilai kalor bersih Mcal/Nm³ : 8,6
• Kerapatan absolut (kg/Nm³) : 0,71
• Maks. Tekanan suplai (Nm³/jam) : 221
• Tekanan pada suplai maks. (mbar) : 15
• OPERASI
  • • Hidup-Mati (1 stop min setiap 24 jam)
  • • Cocok untuk operasi berkelanjutan dengan kotak kontrol LANDIS LGK 16.333 A27
  • • Dua tahap progresif atau modulasi dengan kit (lihat AKSESORIS)
• APLIKASI STANDAR : Boiler: air, uap, minyak diatermik
• SUHU LINGKUNGAN Nilai Parameter : °C 0 – 40
• SUHU UDARA PEMBAKARAN Nilai Parameter : °C maks. 60
• TINGKAT KEBISINGAN (3) Model Tekanan Suara dB(A) : 86

DESKRIPSI BURNER GAS 8 P/M

DESKRIPSI PEMBAKAR (A)
1 Penampil api
2 Cincin pengangkat
3 Batang geser untuk membuka pembakar dan memeriksa kepala pembakaran (lihat catatan)
4 Kepala pembakaran (dua panjang)
5 Katup gerbang udara tertutup untuk menunggu pengurangan
kehilangan panas
6 Regulator modulasi (opsional)
7 Sakelar tekanan udara
8 Batang penggerak katup kupu-kupu gas
9 Pembuat kontak motor dan relai termal (Gas 8-9 penyalaan langsung)
10 Strip terminal
11 Kabel fair (peralatan standar) (Peralatan listrik yang dipasang oleh pemasang)
12 Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci keluar
13 Batang penggerak kepala pembakaran
14 Servomotor kontrol udara-gas
15 Cam pengaturan udara
16 Titik uji tekanan gas ke selongsong
17 Sakelar tekanan gas MAX
18 Katup kupu-kupu gas (Pipa masukan gas)
19 Cakram penyetel gas keluaran MIN
20 Selongsong
21 Titik uji tekanan kipas
22 Soket colokan pada kabel servomotor
23 Soket colokan pada kabel probe ionisasi
