Burner RIELLO RLS 500/M Adalah mesin Pembakaran yang dicirikan oleh struktur monoblok modular yang berarti semua komponen yang diperlukan dapat digabungkan dalam satu unit sehingga memudahkan, mempercepat, dan yang terpenting, lebih fleksibel dalam pemasangan. Seri ini mencakup rentang daya dari 1120/2500 – 5050 kW, dan telah dirancang untuk digunakan pada boiler air panas, boiler air panas berlebih, serta boiler uap.
Pengoperasiannya dapat berupa “progresif dua tahap” atau “modulasi”, untuk kedua jenis bahan bakar, minyak ringan, dan gas, dengan pemasangan regulator logika PID. Perangkat pengatur cam mekanis memungkinkan untuk mencapai rasio modulasi yang tinggi pada semua rentang laju pembakaran. Oleh karena itu, burner dapat memasok daya yang dibutuhkan secara presisi, menjamin tingkat efisiensi sistem yang tinggi dan pengaturan stabilitas, sehingga menghasilkan pengurangan konsumsi bahan bakar dan biaya operasional. Kepala pembakaran menjamin pengurangan emisi polusi (NOx < 80 mg/kWh pada operasi gas). Desain eksklusif menjamin emisi suara rendah, konsumsi listrik rendah, serta kemudahan penggunaan dan perawatan.
SEPESIFIKASI BURNER

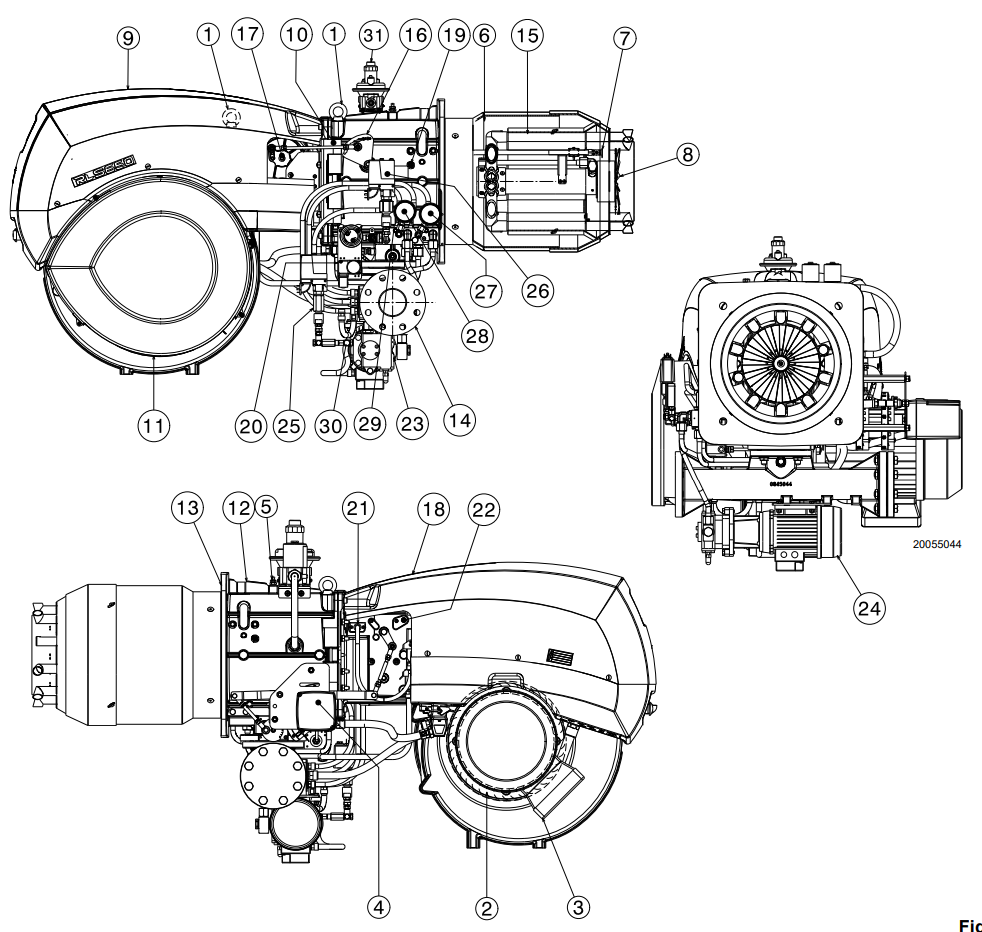

Kategori Parameter Satuan Nilai Model Type – 1300T Output (1) min – max kW 1120/2500 – 5050 Delivery (1) min – max kg/h 95/211 – 425 Fuel – – Gas oil and blends of gas oil and bio fuel (FAME EN 14214) up to 10% Kerosene Net calorific value kWh/kg 11.97 Mcal/kg 10.3 (10,300 kcal/kg) Density kg/dm³ 0.77 – 0.83 Viscosity at 20°C mm²/s max 6 (1.5°E – 6 cSt) Gas oil Net calorific value kWh/kg 11.86 Mcal/kg 10.2 (10,200 kcal/kg) Density kg/dm³ 0.82 – 0.85 Viscosity at 20°C mm²/s max 6 (1.5°E – 6 cSt) Natural gas Compatible types – G20 (methane), G21, G22, G23, G25 GPL Gas type – G31 – PCI 26 kWh/Nm³ Gas pressure at maximum delivery (2) Gas: G20/G25 mbar 58 / 86.5 Operation – – • Intermittent (min. 1 stop in 24 h) • Progressive two-stage or modulating by kit Pump Delivery (at 16.5 bar) kg/h 560 Pressure range bar 6 – 30 Fuel temperature (max) °C 140 Nozzles Number – 1 Standard applications – – Boilers: water, steam, diathermic oil Room temperature Operating range °C 0 – 50 Combustion air temperature Max °C 60 Noise level (3) Sound pressure dB(A) 86.5 Sound power dB(A) 97.5 Weight – kg 280 DESKRIPSI BURNER
1 Baut mata pengangkat
2 Kipas
3 Motor kipas
4 Motor servo
5 Titik uji tekanan gas
6 Kepala pembakaran
7 Pilot pengapian
8 Cakram stabilitas nyala api
9 Papan panel listrik – penutup
10 Engsel untuk membuka burner
11 Saluran masuk udara ke kipas
12 Manifold
13 Layar insulasi termal untuk mengamankan burner ke boiler
14 Flensa rangkaian gas
15 Penutup
16 Tuas untuk pergerakan kepala pembakaran
17 Roda gigi untuk pergerakan peredam udara
18 Sakelar tekanan udara (tipe operasi diferensial)
19 Titik uji tekanan udara
20 Sakelar tekanan gas maksimum dengan titik uji tekanan
21 Fotosel UV
22 Titik uji tekanan udara titik uji tekanan “+”
23 Pompa
24 Motor pompa
25 Sakelar tekanan oli minimum
26 Sakelar tekanan oli maksimum
27 Pengukur tekanan untuk tekanan pada nosel balik
28 Pengukur tekanan pengiriman nosel
29 Modulator oli
30 Pemasangan pengukur tekanan
31 Rangkaian gas pilotPT. INDIRA MITRA BOILER
