Pembakar RIELLO RS 190 /M Adalah Burner bahan bakar Gas yang mencakup rentang daya 470/1279 hingga 2290 kW, dan telah dirancang untuk digunakan pada boiler air panas suhu rendah atau sedang, boiler udara panas atau uap, serta boiler minyak diatermik. Pengoperasiannya dapat berupa “progresif dua tahap” atau, sebagai alternatif, “modulasi” dengan pemasangan regulator logika PID dan probe terkait.
Seri pembakar RS/M menjamin tingkat efisiensi tinggi di semua aplikasi, sehingga mengurangi konsumsi bahan bakar dan biaya operasional. Desain eksklusifnya memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang mudah. Optimalisasi emisi suara dijamin oleh desain khusus sirkuit hisap udara dan material kedap suara yang terintegrasi. Beragam aksesori menjamin fleksibilitas kerja yang lebih tinggi.
SPESIFIKASI BURNER RS 190/M
- MODEL : RS 190/M
- KODE : 3787621 – 3787623 3787620 – 3787622 3787682 3787681
- OUTPUT (1)
- MAKS. kW : 1279 – 2290
- Mkal/jam : 1100 – 1970
- MIN. kW : 470
- Mkal/jam : 405
- BAHAN BAKAR GAS ALAM : G20 – G21 – G22 – G23 – G25
- G20
- – nilai kalor bersih kWh/Sm3 : 9,45
- – Mkal/Sm3 : 8,2
- – densitas absolut kg/Sm3 : 0,71
- – penyaluran maks. Sm3/jam : 230
- – tekanan pada maks. Pengiriman (2) mbar : 15
- G25
- – nilai kalor bersih kWh/Sm3 : 8,13
- – Mkal/Sm3 : 7,0
- – densitas absolut kg/Sm3 : 0,78
- – penyaluran maks. Sm3/jam : 267
- – tekanan pada maks. Pengiriman (2) mbar : 22
- OPERASI
- Hidup-Mati (1 pemberhentian minimal setiap 24 jam).
- Dua tahap progresif atau modulasi dengan kit (lihat AKSESORIS).
- APLIKASI STANDAR Boiler : air, uap, minyak diatermik
- SUHU LINGKUNGAN °C 0 – 40
- SUHU UDARA PEMBAKARAN : °C maks. 60
- SESUAI DENGAN PETUNJUK EEC : 2009/142 – 2006/42 – 2006/95 – 2004/108
- TINGKAT KEBISINGAN (3) dBA : 83,1
- PERSETUJUAN CE : 0085AT0042
DESKRIPSI BURNER RS 190/M

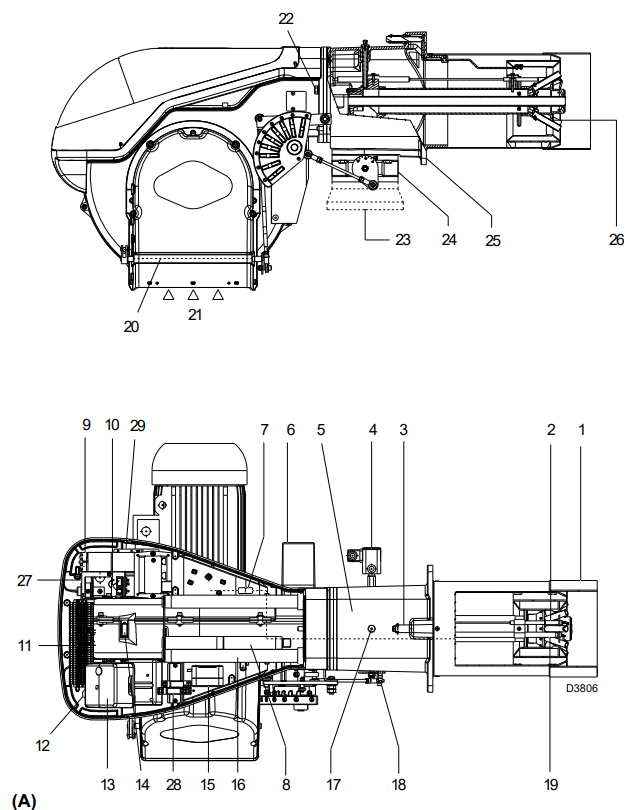

DESKRIPSI PEMBAKAR (A)
1 Kepala pembakaran
2 Elektroda pengapian
3 Sekrup untuk penyetelan kepala pembakaran
4 Sakelar tekanan gas maks.
5 Selongsong
6 Motor servo yang mengendalikan katup kupu-kupu gas dan katup gerbang udara (melalui mekanisme cam profil variabel).
Saat pembakar tidak beroperasi, katup gerbang udara tertutup sepenuhnya untuk mengurangi penyebaran panas dari boiler akibat aliran udara yang menarik udara dari saluran masuk hisap kipas.
7 Soket colokan pada kabel masalah ionisasi
8 Ekstensi untuk batang geser 16)
9 Kontaktor motor dan pemutus termal dengan
tombol reset
10 Sakelar daya untuk berbagai operasi:
otomatis – manual – mati
Tombol untuk:
Peningkatan daya – pengurangan daya
11 Strip terminal
12 Fairlead untuk sambungan listrik oleh
pemasang
13 Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci
14 Jendela pemeriksaan nyala api
15 Sakelar tekanan udara minimum
(tipe operasi diferensial)
16 Batang geser untuk membuka pembakar dan
memeriksa kepala pembakaran
17 Titik uji tekanan gas dan sekrup pengencang kepala
18 Titik uji tekanan udara
19 Probe sensor nyala api
20 Katup gerbang udara
21 Saluran masuk udara ke kipas
22 Sekrup yang menahan kipas ke selongsong
23 Pipa masukan gas
24 Katup kupu-kupu gas
25 Flensa pemasangan boiler
26 Cakram stabilitas nyala api
27 Braket untuk memasang kit operasi modulasi
28 Relai kontak bersih
29 Steker untuk menghubungkan kit operasi modulasiPT. INDIRA MITRA BOILER
