SERVO MOTOR BURNER SQN 70 – SIEMENS

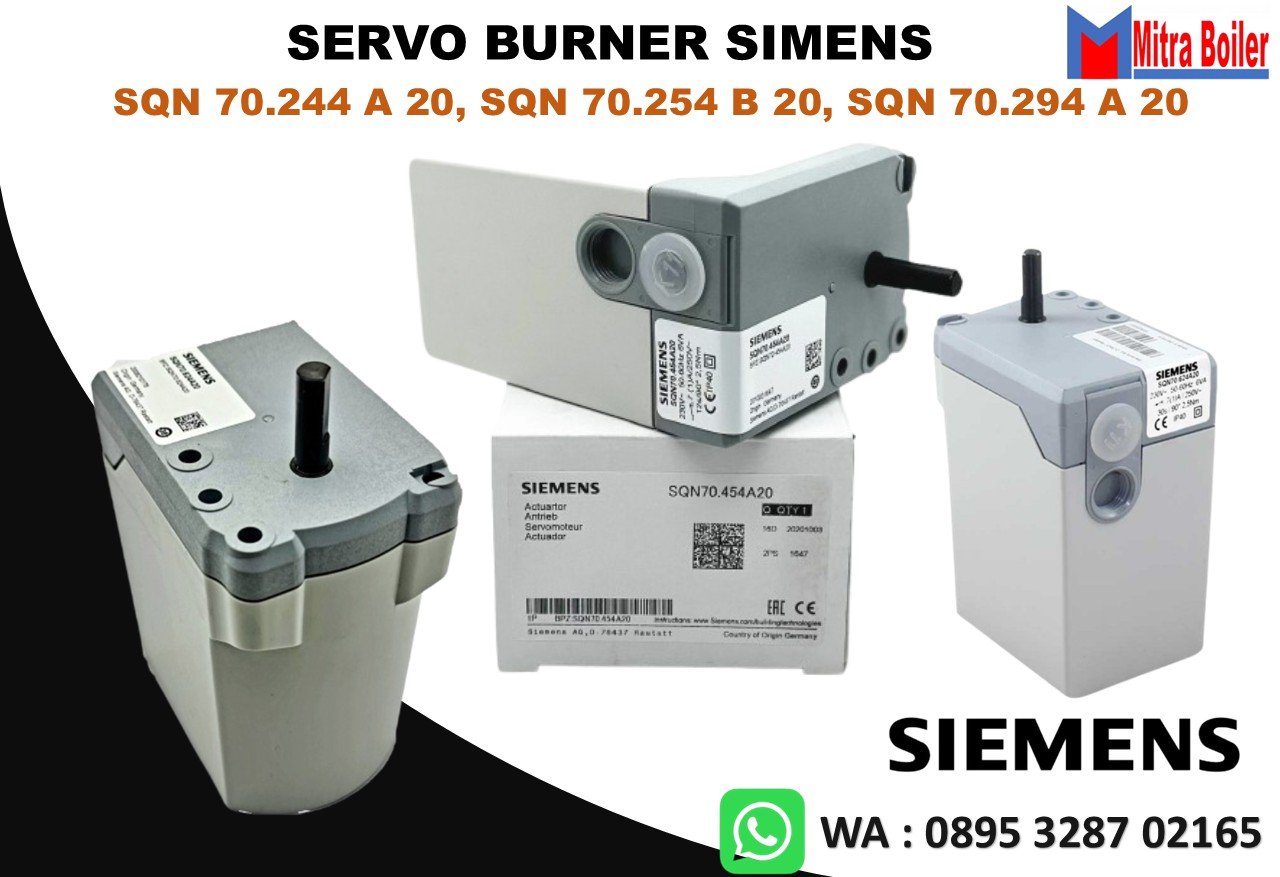

JUAL SIEMENS SERVO MOTOR SQN 70.244 A 20, SQN 70.254 B 20, SQN 70.294 A 20

SIEMENS SERVO MOTOR SQN 70.244 A 20, SQN 70.254 B 20, SQN 70.294 A 20

Aktuator untuk peredam udara dan gas SQN7… Siemens SQN70.424A20 Actuator, 90°/12s, 2.5Nm, 2 auxiliary switches, 2 relays, housing 117mm, AC230V

Aktuator elektromotor untuk peredam udara dan katup kontrol pembakar minyak dan gas dengan kapasitas panas kecil hingga sedang.
SQN7 dan lembar data ini ditujukan untuk produsen peralatan asli (OEM) yang menggunakan SQN7 di dalam atau pada produk mereka.

Penggunaan

Aktuator SQN7 dirancang untuk memposisikan dan menggerakkan peredam udara/gas pada pembakar minyak, pembakar gas, dan peralatan tambahan lainnya dengan kapasitas panas kecil dan sedang. Aktuator ini juga menawarkan kontrol jumlah bahan bakar dan udara pembakaran yang bergantung pada beban.
Elemen pengontrol dikontrol sebagai berikut, tergantung pada beban pembakar saat ini:

•  Terkait dengan pengontrol P, PI, atau PID, seperti RWF5
•  Langsung melalui berbagai jenis kontrol pembakar, seperti LAL, LOA, LME, LMO, LFL, LGB, LGK16, LOK16
•  Terkait dengan kontrol 1 atau 2 kabel atau pengontrol 3 posisi

Fitur

•  Housing plastik antibenturan dan tahan panas
•  Terminal sekrup untuk sambungan listrik
•  Rangkaian roda gigi bebas perawatan, yang dapat dilepas
•  Indikasi posisi internal
•  Sakelar ujung dan sakelar bantu yang mudah disetel untuk menyetel titik sakelar  Sirkuit elektronik terintegrasi
•  Torsi penahan SQN70/SQN71/SQN75 0,7…1,3 Nm SQN74 0,7 Nm
•  Waktu pengoperasian SQN70/SQN71/SQN75 4…30 d SQN74 4 d
•  Arah putaran SQN70/SQN74 Berlawanan arah jarum jam SQN71/SQN75 Searah jarum jam
•  SQN74 / SQN75
  Lubang pemasangan dan entri kabel setara dengan aktuator dari kategori yang sama yang dibuat oleh Conectron dan Berger.

DESAIN

FUNGSI

Motor sinkron menggerakkan poros penggerak dengan poros bubungan yang terpasang melalui rangkaian roda gigi. Poros bubungan menggerakkan sakelar ujung dan sakelar bantu. Posisi sakelar setiap sakelar ujung dan sakelar bantu dapat disesuaikan dengan cakram bubungan yang ditetapkan dalam rentang pengoperasian. Beberapa versi aktuator dilengkapi dengan modul sakelar elektronik yang menjalankan fungsi tambahan sehubungan dengan sakelar ujung dan sakelar bantu serta unit eksternal, seperti pengontrol (lihat Diagram sirkuit).
Fungsi dan data teknis dari dua kelompok aktuator, SQN70/SQN71 dan SQN74/SQN75, hampir identik.

Pengganti SQN30/SQN31

Pengganti SQN7 seri B Ringkasan Tipe mencantumkan kemungkinan SQN3 yang dapat diganti dengan aktuator SQN70/SQN71 menggunakan kit pemasangan (lihat Aksesori).

SQN30 dan SQN31 yang tercantum dalam ringkasan Tipe

• merujuk pada varian SQN7 230 V AC.
• adalah varian tanpa kapasitas untuk pemasangan potensiometer (lihat Lembar Data N7808).
  Adaptasi mekanis biasanya tidak diperlukan. Perhatikan perbedaan penugasan terminal dari kedua aktuator.

Ringkasan Tipe mencantumkan SQN7 dalam seri A yang digantikan oleh SQN7 dalam seri B. Seri B dilengkapi sekering tambahan yang tidak dapat diganti pada pin 6 sakelar bantu untuk katup bahan bakar. Baik SQN7 dalam seri A maupun varian 115 V (bertanda ‘R’) tidak cocok untuk mengendalikan katup bahan bakar sesuai standar.
