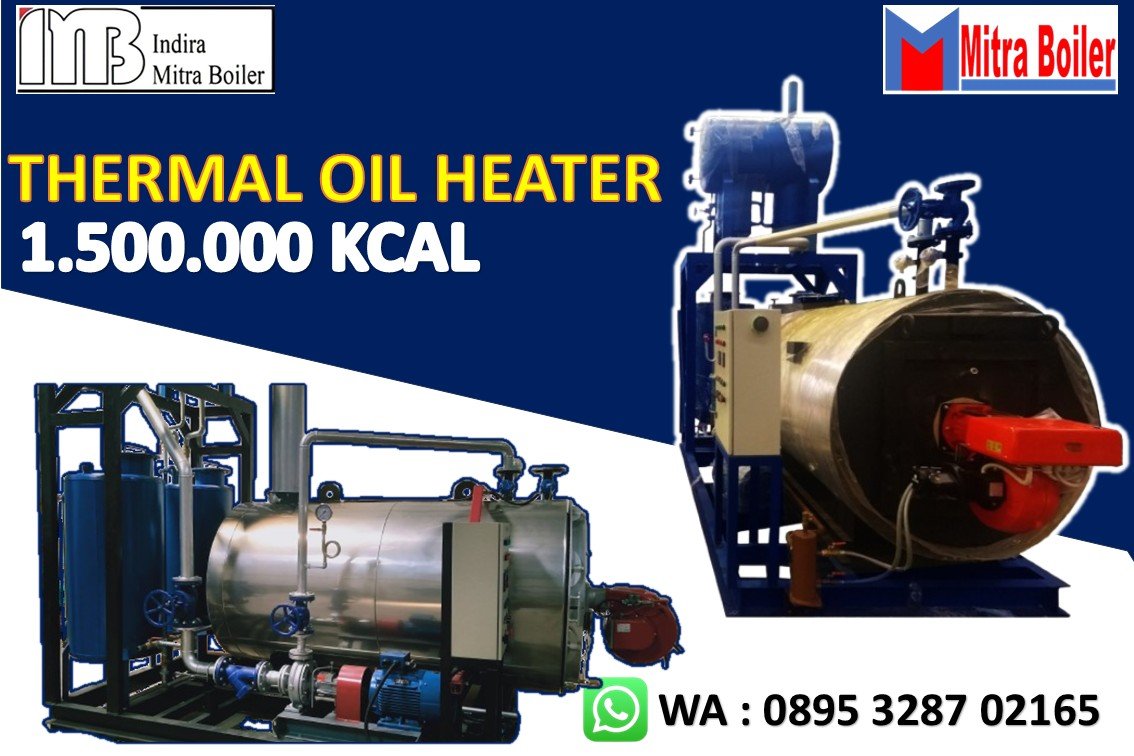

THERMAL OIL BOILER/THERMAL OIL HEATER 1.500.000 KCAL

THERMAL OIL BOILER/THERMAL OIL HEATER 1.500.000 KCAL

THERMAL OIL BOILER/THERMAL OIL HEATER 1.500.000 KCAL

Thermal Oil Heater IMB-1500 adalah Thermal fluid dengan kapasitas 1.500.000 kcal/jam dengan bahan bakar solar ataupun Gas. Thermal oil atau thermal fluid digunakan untuk membawa energi pada aplikasi pemanasan, industri processing dan juga pendinginan mesin-2 industri. Thermal oil paling sesuai digunakan pada aplikasi bersuhu tinggi di mana kondisi operasi paling optimal berada di antara 150’C sampai 350’C.

Pada suhu ini, pemanasan dengan menggunakan Thermal oil / thermal fluid akan memiliki efisiensi paling tinggi jika dibandingkan dengan metode pemanasan lain seperti menggunakan steam (uap), elektrik atau direct fired.

SPESIFIKASI THERMAL OIL HEATER 1.500.000 KCAL

SPESIFIKASI THERMAL OIL HEATER 1.500.000 KCAL

• TOH Cap : 1.500.000 kcal :
• Thermal Capacity : 1.500 Mcal/h
• Pipe Heater Mannesmann/Benteler : 76,1×3,2 mm
• Burner FBR/Baltur/Reilo Mfg: Italy (Komlit Gastrain) : 1 set
• Efficiency at 100 % of the load : 90+-5 %
• Max.thermal fluid temperature : 350 °C
• Pessure drop fluid temperature ΔP : 1,1 bar
• Max ΔΤ between outlet and inlet temp : 40 °C
• Length : 5.100 mm
• Widght : 2.600 mm
• Height : 2.600 mm
• Thermal oil inlet flange : 100 / 16 DN/PN
• Thermal oil outlet flange : 100 / 16 DN/PN
• Thermal oil drain flange : 25 / 16 DN/PN
• Natural Gas Connecting : 100 / 16 DN/PN
• Termal Oil Volume in the boiler : 1.270 liter
• Boiler empty weight : 3,3 ton
• Consuption Natural gas : 70 -160 M3/h
• Sirkulasi Pump Charateristics ,Flow rate : 105 m³/h
• Pump Head : 50 meter
• Instalasi total electric power : 30 KW
• Box Panel ( Scheneider France) : 1 Lot
• Stack (Cerobong) Diameter 380 mm x 12.000mm : 1 lot
• Pump Oil Heater KSB (germany) : 2 Set
• Sum tank 1.500 liter (Tampungan oil) : 1 set
• Expantion tank 1.000 liter ( tangki balikan dari line proses) : 1

DESAIN THERMAL OIL HEATER

Keterangan pada gambar

1. Pemanas Fluida Termal,
2. Burner
3. Pompa Sirkulasi Fluida Termal,
4. Control Panel
5. Fuel Tank
6. Sum Tank
7. Skit Thermal Oil Heater
8. Cerobong
9. Tanki Expantion

Thermal oil adalah salah satu thermal fluid yang paling banyak digunakan pada berbagai aplikasi dan industri di mana suhu tinggi diperlukan. Beberapa produk digunakan dalam aplikasi antariksa, otomotif, perkapalan ataupun militer. Aplikasi lain pada alat proses, engine, kompresor, pompa piston, roda gigi dan sebagainya. Thermal oil juga banyak digunakan dalam aplikasi makanan, minuman dan industri farmasi. Berikut adalah beberapa contoh penggunaan Thermal oil dalam berbagai macam industri:

• Industri Kimia
• Pengolahan plastik & karet
• Tekstil dan Laundry
• Pengolahan Makanan
• Produksi Minyak dan Gas Bumi
• Pengolahan kayu
• Pengolahan plastik & karet
• Pengolahan kertas, kardus dan turunannya
• Industri Perkapalan
• Bahan Bangunan
• Pengolahan logam
