JUAL POMPA KSB MULTISTAGE MTC MULTITEC

Pompa adalah suatu alat yang digunakan untuk memindahkan suatu cairan dari satu tempat ke tempat yang lain dengan cara menaikkan tekanan cairan tersebut, kenaikan tekanan cairan tersebut digunakan untuk mengatasi hambatan-hambatan pengaliran, hambatan-hambatan pengaliran itu dapat berupa perbedan tekanan perbedaan ketinggian atau hambatan gesek.

Pompa Multistage adalah pompa di mana fluida mengalir melalui beberapa impeler yang dipasang secara seri, Pompa jenis ini sering digunakan dalam aplikasi pembangkit listrik, misalnya sebagai pompa umpan boiler dan dalam aplikasi industri yang membutuhkan tekanan tinggi ( Hight Pressure ). Fluida yang keluar dari impeller pertama masuk ke impeller berikutnya dan seterusnya hingga impeller terakhir. Head total pompa ini merupakan jumlah dari head yang dihasilkan oleh masing-masing impeller sehingga lebih tinggi dari pompa single stage. Kontruksi impeller biasanya menghadap satu arah tetapi untuk menghindari gaya aksial dibuat saling membelakangi. Pada casing pompa sentrifugal multi stage biasanya dipasang diffuser, tetapi ada juga yng menggunakan volut.

Desain Pompa KSB Multistage MTC

Operating data

  • Connection type : Flange
  • Drive concept : Combustion engine, With electric actuator, Turbine
  • Max. flow rate : 1500 m3/h
  • Min. flow rate : 4 m3/h
  • Max. head : 1000 m
  • Min. head : 20 m
  • Mains frequency : 50 Hz, 60 Hz
  • Mains voltage : 400 V, 460 V
  • Casing material : S355J2H, EN-GJL-250, EN-GJS-400-15, GP240GH+N, GX4CRNI13-4, GX5CRNIMO19-11-2
  • Nominal pressure : PN 100
  • Max. allowed working pressure : 100 bar
  • Suction behaviour : Non-self-priming
  • Max. allowed fluid temperature : 200 °C
  • Min. allowed fluid temperature– : 10 °C

Desain

  • Pompa sentrifugal bertingkat dalam desain bagian cincin
  • Instalasi horizontal dalam pasangan panjang atau pasangan dekat desain
  • Instalasi vertikal dalam desain berpasangan atau dengan cardan batang

Casing pompa

  • Casing hisap: aksial atau radial
  • Casing hisap radial dan casing pelepasan: nozel bisa berbalik dalam langkah 90 °
  • Flange ke EN dan ASME (lubang dan flensa menghadap)
  • Rumah segel identik untuk pengepakan kelenjar dan mekanis segel (komponen terpisah)
  • Selongsong panggung, selongsong pelepasan, dan rumah segel disegel oleh O-Ring terbatas

Electrik Motor

  • listrik 50 Hz dan 60 Hz
  • Dapat digerakkan oleh mesin diesel atau turbin

Jenis impeler

  • Impeller radial tertutup dengan baling-baling melengkung berlipat ganda

Bantalan/Bearing

  • Bantalan tetap, ujung penggerak: bantalan elemen bergulir Bantalan radial, ujung non-penggerak: bantalan biasa atau bantalan elemen bergulir, tergantung pada jenis instalasi
  • Pelumasan: – Gemuk bantalan elemen bergulir atau dilumasi oli – Bantalan polos dilumasi dengan cairan yang ditangani Menyelaraskan diri

Kopel/Coupling

  • Desain long-coupled: kopling fleksibel dengan atau tanpa pengatur jarak Desain
  • close-coupled hingga DN 65 dengan kopling kaku, desain yang lebih besar dengan kopling fleksibel tanpa spacer

Pelindung kopling

  • Pelindung kopling standar,
  • silindris Opsional: pelindung kopling tahan tapak

Segel poros (Saft Seal)

  • Pengepakan kelenjar yang tidak didinginkan,
  • dengan atau tanpa cairan penghalang Segel mekanis standar ke EN 12756, didinginkan atau tidak didinginkan, tunggal atau ganda
  • Segel kartrid

Bahan ( Material)

  • Casing: besi cor abu-abu, besi cor nodular, baja, stainless baja, baja tahan karat dupleks, baja tahan karat super dupleks Sistem
  • hidrolik: besi cor abu-abu, perunggu, baja tahan karat, baja tahan karat dupleks, baja tahan karat super dupleks

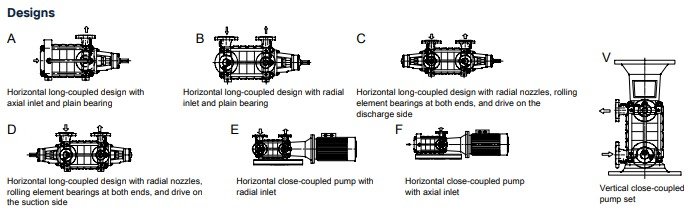

Type Pompa Mutistage Multitec MTC KSB

Instalasi Type A

▪ Horizontal design, baseplate mounted
▪ Only one shaft passage (drive end)
▪ Rolling element bearing at the drive end / plain bearing on the suction side
▪ Axial suction nozzle (block flange up to size 50)
▪ Drive on discharge side

Instalasi Type B

▪ Horizontal design, baseplate mounted
▪ Only one shaft passage (drive end)
▪ Rolling element bearing at the drive end / plain bearing on the suction side
▪ Radial suction nozzle
▪ Drive on discharge side

Instalasi Type C

▪ Horizontal design, baseplate mounted
▪ With two shaft passages
▪ Rolling element bearings at the drive end and on the suction side
▪ Drive on discharge side

Instalasi Type D

▪ Horizontal design, baseplate mounted
▪ With two shaft passages
▪ Rolling element bearings at the drive end and on the discharge side
▪ Drive on suction side



Aplikasi utama

  • Pasokan air
  • Pasokan air minum
  • Meningkatkan tekanan
  • Sistem irigasi umum
  • Pembangkit listrik berbahan bakar fosil
  • Pasokan air panas
  • Transportasi kondensat
  • Aplikasi umpan boiler
  • Sistem pemanas
  • Sistem penyaringan
  • Sistem pemadam kebakaran

Hubungi Kami

PT. INDIRA DWI MITRA

Kawasan Pergudangan LAKSANA BUSINESS PARK
Blok No. F-009
Jl. Raya Kali Baru, Laksana, Kec. Pakuhaji
Tangerang – Banten 15570

Phone  : 021-222 59 400
Phone  : 021-593 71 687
Mobile : 0895 3287 02165/ 0821 1185 1623
