Burner Control Siemens LAL 1 Adalah Kontrol pembakar minyak Untuk pembakar pengatom minyak berkapasitas sedang hingga besar, Untuk pembakar multi-tahap atau modulasi dalam operasi intermiten Dengan atau tanpa pengawasan tekanan udara untuk kontrol peredam udara yang diperiksa Pengawasan nyala api dengan detektor fotoreaktif QRB1/QRB3, atau detektor nyala api biru QRC1, atau detektor fotosel RAR9. LAL dan Lembar Data ini ditujukan untuk OEM yang mengintegrasikan kontrol pembakar minyak dalam produk mereka

Penggunaan

  • Untuk kontrol dan pengawasan pembakar atomisasi minyak
  • Untuk pembakar berkapasitas sedang hingga tinggi
  • Untuk pengoperasian intermiten (setidaknya satu kali pematian terkontrol setiap 24 jam)
  • Dapat digunakan secara universal dengan pembakar multi-tahap atau modulasi
  • Cocok untuk digunakan dengan pemanas udara stasioner (WLE)

Pengawasan nyala api dipastikan dengan menggunakan detektor fotoresistif QRB1/QRB3, detektor nyala api biru QRC1, atau detektor fotosel RAR9.

  • LAL1 – Pembakar nyala api kuning dan biru tanpa pengawasan tekanan udara
  • LAL2 – Pembakar nyala api kuning dengan pengawasan tekanan udara
  • LAL3.25 – Untuk aplikasi khusus, misalnya pembakar instalasi insinerator
    (untuk detailnya, lihat «Ringkasan Tipe» dan «Catatan»)

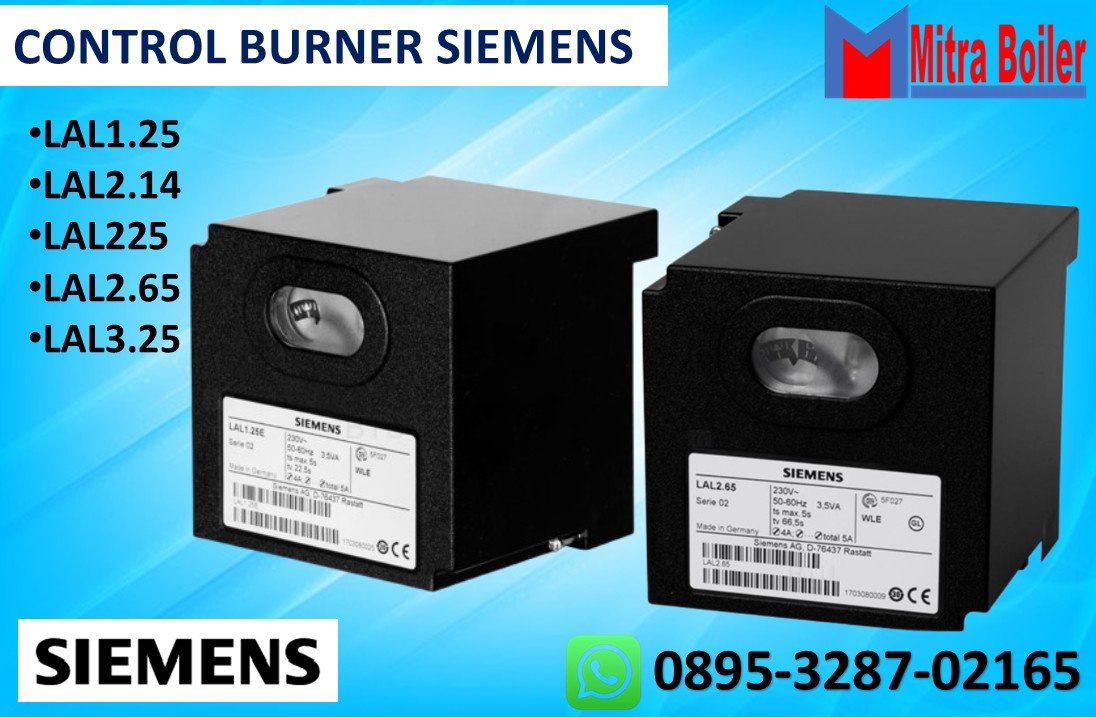

Type LAL antara lain:

  • LAL1.25
  • LAL2.14
  • LAL225
  • LAL2.65.
  • LAL3.25



DESAIN MEKANIS BURNER CONTROL SIEMENS LAL 1

DESAIN MEKANIS BURNER CONTROL SIEMENS LAL 1

Komponen Deskripsi Terjemahan

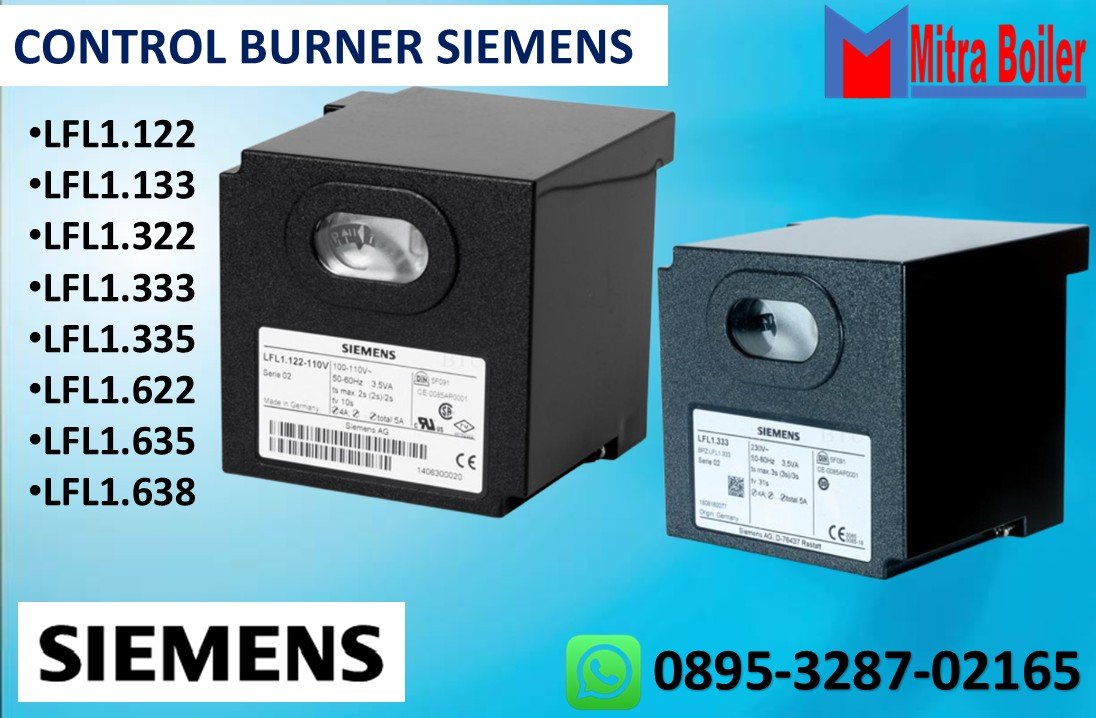

LFL1 • Desain plug-in (bongkar pasang).
• Sekring unit yang dapat diganti (termasuk sekring cadangan).
Housing (Casing) • Terbuat dari plastik hitam yang tahan benturan dan tahan panas.
• Tombol reset pengunci (lockout reset button) dengan jendela intip yang menunjukkan:
– Lampu sinyal gangguan (fault signal lamp).
– Indikator pengunci (lockout indicator):
– Terhubung ke spindel program.
– Terlihat pada tombol reset pengunci yang transparan.
– Menggunakan simbol yang mudah diingat untuk menunjukkan jenis gangguan dan waktu terjadinya.
Apakah Anda ingin saya menjelaskan lebih detail mengenai arti simbol-simbol gangguan yang muncul pada jendela indikator tersebut.
DATA TEKNIS UMUM (LAL 1)
Kategori Parameter Spesifikasi
Kelistrikan Tegangan Utama (Mains Voltage) AC 230 V -15 / +10 %
Dengan LAL1 / LAL2 / LAL3 AC 100 V -15 %…AC 110 V +10 %
Frekuensi Utama 50…60 Hz ±6 %
Sekring Unit (Internal) T6.3H250V sesuai DIN EN 60127
Sekring Primer (Eksternal) Maks. 10 A (slow)
Konsumsi Daya Sekitar AC 3.5 VA
Fisik & Proteksi Berat Sekitar 1.000 g
Posisi Pemasangan Bebas (Optional)
Tingkat Perlindungan IP40 (saat terpasang, kecuali area terminal)
Kelas Keselamatan II
Arus Input Arus Input Terminal 1 Maks. 5 A kontinu (puncak 20 A / 20 ms)
Arus Terminal Kontrol* Maks. 4 A kontinu (puncak 20 A / 20 ms)
*Berlaku untuk terminal: 3, 6, 7, 9…11 dan 15…20
KAPASITAS SAKELAR (Switching Capacity)
Koneksi Antar Terminal Kapasitas Sakelar
Antara terminal 4 dan 5 1 A, AC 250 V
Antara terminal 4 dan 12 1 A, AC 250 V
Antara terminal 12 dan sakelar tekanan udara «LP» 1 A, AC 250 V (puncak 5 A)
Antara terminal 4 dan 14 5 A
Sakelar tekanan udara «LP» 5 A (puncak 20 A)
KONDISI LINGKUNGAN
Kondisi Standar EN 60721 Suhu Kelembapan
Penyimpanan Kelas 1K3 & 1M2 -20…+60 °C <95 % r.h.
Transportasi Kelas 2K2 & 2M2 -40…+60 °C <95 % r.h.
Operasi Kelas 3K5 & 3M2 -20…+60 °C <95 % r.h.
PERINGATAN PENTING
Risiko Kerusakan: Jika sekring primer eksternal putus karena beban berlebih atau korsleting pada terminal, unit LAL harus diganti.
  • Batas Ketinggian: Instalasi maksimal 2.000 meter di atas permukaan laut.
  • Bahaya Air: Kondensasi, pembentukan es, dan masuknya air dilarang keras. Pelanggaran berisiko menyebabkan kegagalan fungsi keselamatan dan sengatan listrik.



Kontrol pembakar

  •  Pengoperasian pembakar dengan atau tanpa pembersihan pasca pembakaran
  • Motor kipas dengan daya tarik arus hingga 4 A dapat dihubungkan langsung
  • Arus start maks. 20 A (maks. 20 ms)
  • Output kontrol terpisah untuk:
    • – pra-pengapian dari perintah mulai
    • – pasca-pengapian hingga sesaat sebelum urutan penyalaan pembakar selesai
    • – pra-pengapian singkat dengan pasca-pengapian hingga akhir «TSA»
  • Output kontrol terpisah untuk arah posisi aktuator «BUKA», «TUTUP» dan «MIN»
  • Operasi peredam udara diperiksa untuk memastikan pra-pembersihan dengan volume udara nominal
  • Posisi yang diperiksa:
    • – «TERTUTUP» atau «MIN» saat penyalaan posisi api rendah
    • – «BUKA» di awal pra-pembersihan
    • – «MIN» setelah pra-pembersihan selesai
      Jika aktuator tidak menggerakkan peredam udara ke posisi yang dibutuhkan, urutan penyalaan pembakar akan dihentikan 2 output kontrol untuk pelepasan tahap output kedua dan ketiga atau untuk Kontrol Beban
  • Saat kontrol beban diaktifkan, output kontrol untuk aktuator akan
    terpisah secara galvanik dari bagian kontrol kontrol pembakar
  • Fasilitas koneksi untuk:
    • – perangkat peringatan penguncian jarak jauh
    • – reset jarak jauh
    • – pemutusan darurat jarak jauh
  •  Selain itu, dengan LAL2 / LAL3:
    • – kemungkinan pengawasan tekanan udara dengan uji fungsional monitor tekanan udara saat memulai
    • – kemungkinan memulai pembakar semi-otomatis
  • Detektor api dan uji simulasi api dilakukan secara otomatis selama waktu mati pembakar dan waktu pra-pembersihan «t1»
  • Jika terjadi kehilangan api selama pengoperasian, kontrol pembakar akan memulai penguncian
  • Jika pengulangan otomatis urutan memulai diperlukan, sambungan kawat yang ditandai dengan jelas pada bagian plug-in LAL harus dipotong
  • mulai pengulangan
  • Kontrol pembakar tidak dalam posisi terkunci
  • Sakelar urutan berada dalam posisi mulai
  • dengan LAL1, tegangan ada di terminal 4 dan 11
  • dengan LAL2 / LAL3, tegangan ada di terminal 11 dan 12
  • Peredam udara tertutup
  • Sakelar ujung «z» untuk posisi «TERTUTUP» harus menyalurkan daya dari terminal 11 ke
    terminal 8
  • Kontak termostat batas atau sakelar tekanan «W» dan kontak dari perangkat sakelar lainnya dalam loop kontrol antara terminal 4 dan 5 harus
    tertutup
  • misalnya kontak kontrol untuk suhu pemanas oli
    Kontak yang biasanya tertutup dari sakelar tekanan udara harus tertutup
  • uji sakelar tekanan udara «LP».
