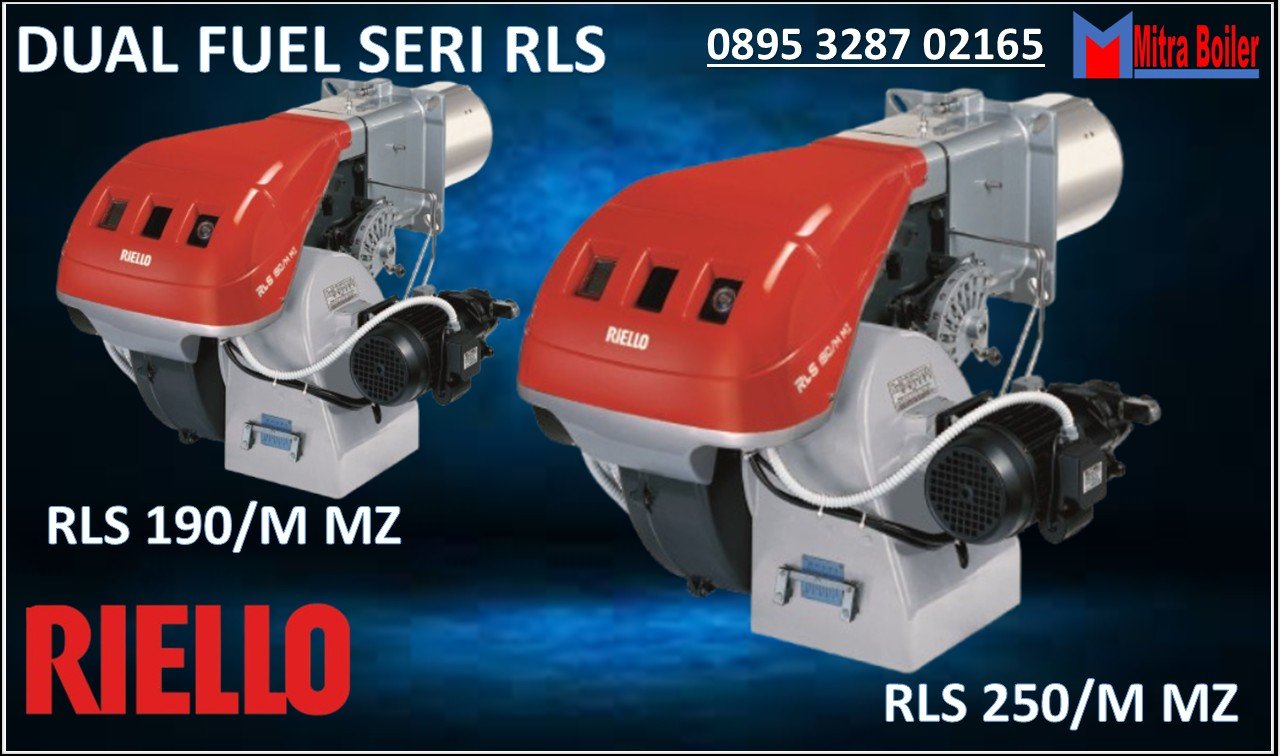

JUAL BURNER RIELLO DUAL FUEL MODULATING – RLS 190/M, RLS 250/M

JUAL BURNER RIELLO DUAL FUEL MODULATING – RLS 190/M, RLS 250/M

Seri pembakar/Burner Riello RLS190/M MZ, RLS250/M MZ mencakup rentang pembakaran dari 550 hingga 2460 kW, dan telah dirancang untuk digunakan dalam boiler air panas atau super panas, generator udara panas atau uap, boiler minyak diatermik.

Pengoperasiannya adalah “dua tahap” di sisi minyak dan “modulasi” di sisi gas dengan pemasangan regulator logika PID dan probe masing-masing.

SPESIFIKASI BURNER SERI RLS 190/M, RLS 250/M

Pembakar seri RLS/M MZ menjamin tingkat efisiensi tinggi dalam semua berbagai aplikasi, sehingga mengurangi konsumsi bahan bakar dan biaya pengoperasian. Optimalisasi emisi suara dijamin oleh desain khusus sirkuit penghisapan udara dan penggunaan material kedap suara. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang mudah. ​​Berbagai macam aksesori menjamin fleksibilitas kerja yang lebih tinggi.

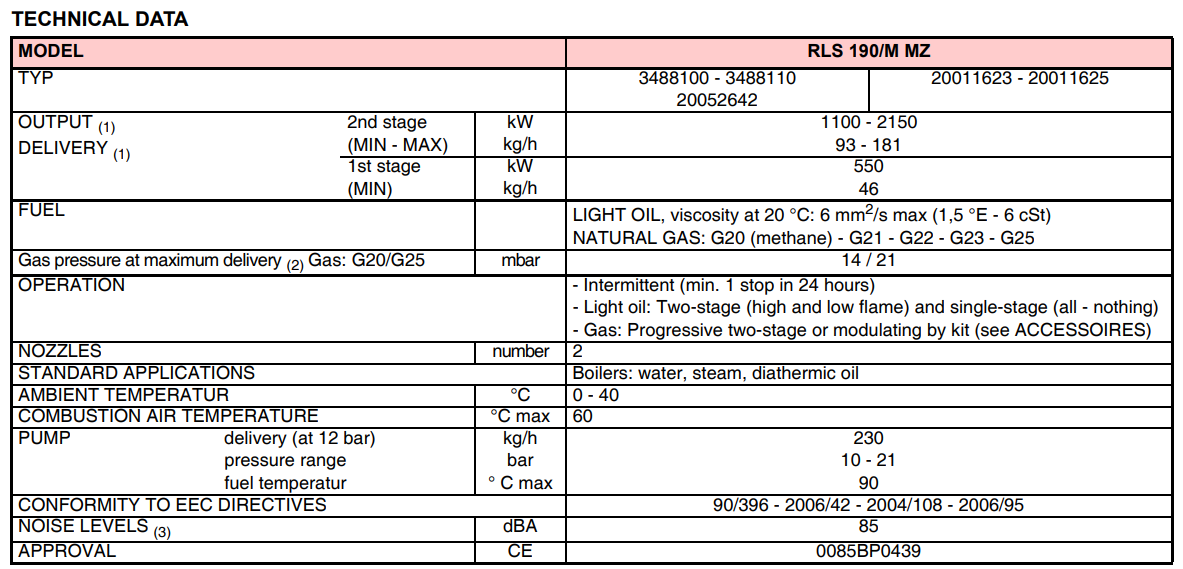

TEKNIKAL DATA BURNER RIELLO DUAL FUEL MODULATING – RLS 190/M, RLS 250/M

1. Kondisi acuan: Suhu sekitar 20°C – Tekanan barometrik 1000 mbar – Ketinggian 100 m dpl.
2. Tekanan pada titik uji 4)(A)p.12 dengan tekanan nol di ruang pembakaran dan keluaran pembakar maksimum.
3. Tekanan suara diukur di laboratorium pembakaran pabrik, dengan pembakar beroperasi pada ketel uji dan pada keluaran terukur maksimum.

• RLS 190/M MZ 550/1100 ÷ 2150 kW
• RLS 250/M MZ 550/1230 ÷ 2460 kW

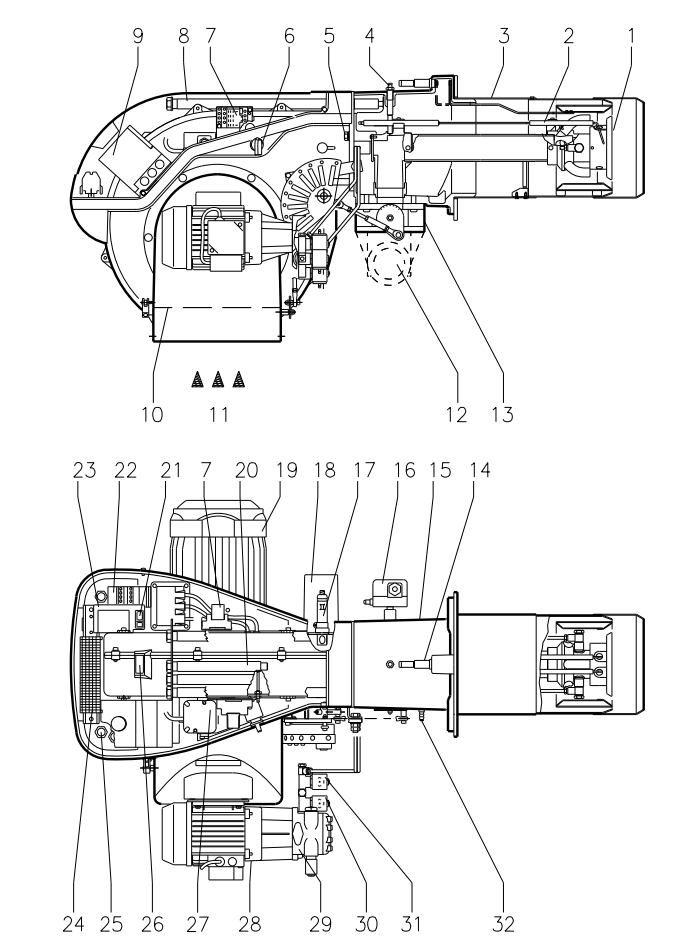

DESKRIPSI PEMBAKAR RLS 190/M, RLS 250/M

DESKRIPSI PEMBAKAR RLS 190/M, RLS 250/M

1. Cakram stabilitas api
2.  Elektroda pengapian
3. Kepala pembakaran
4. Titik uji tekanan gas dan sekrup pengencang kepala
5. Sekrup yang menahan kipas ke selongsong
6. Pemilih MINYAK/GAS
7. Relai
8. Batang geser untuk membuka pembakar dan memeriksa kepala pembakaran
9. Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci
10. Katup gerbang udara
11. Saluran masuk udara ke kipas
12. Pipa masukan gas
13. Katup kupu-kupu gas
14. Sekrup untuk penyetelan kepala pembakaran
15. Selongsong dengan flens untuk menahan pembakar ke
    boiler
16. Sakelar tekanan gas maks.
17. Sel UV
18. Servomotor yang mengendalikan katup kupu-kupu gas dan katup gerbang udara (dengan mekanisme cam profil variabel).
    Saat pembakar tidak beroperasi, katup gerbang udara tertutup sepenuhnya untuk mengurangi penyebaran panas dari boiler karena aliran asap yang menarik udara dari saluran masuk hisap kipas.
19. Motor kipas
20. Ekstensi untuk bilah geser 8)
21. Sakelar daya untuk berbagai operasi: otomatis – manual – mati
    Tombol untuk: Peningkatan daya – pengurangan daya
22. Kontaktor motor dan pemutus termal dengan
    tombol reset
23. Braket untuk memasang pengatur daya RWF40
24. Strip terminal
25. Fairlead untuk sambungan listrik oleh pemasang
26. Jendela pemeriksaan api
27. Sakelar tekanan udara minimum (tipe operasi diferensial)
28. Motor pompa
29. Pompa
30. Katup solenoida pengaman
31. Katup tahap 1 dan 2
32. Titik uji tekanan udara

Dua jenis kegagalan pembakar dapat terjadi:

• Penguncian Kotak Kontrol: jika tombol tekan kotak kontrol 9)(A) menyala, ini menunjukkan bahwa pembakar
  dalam keadaan terkunci.
• Untuk mereset, tekan tombol tekan.
  Motor trip: lepaskan dengan menekan tombol tekan
  pada relai termal 22)(A).
