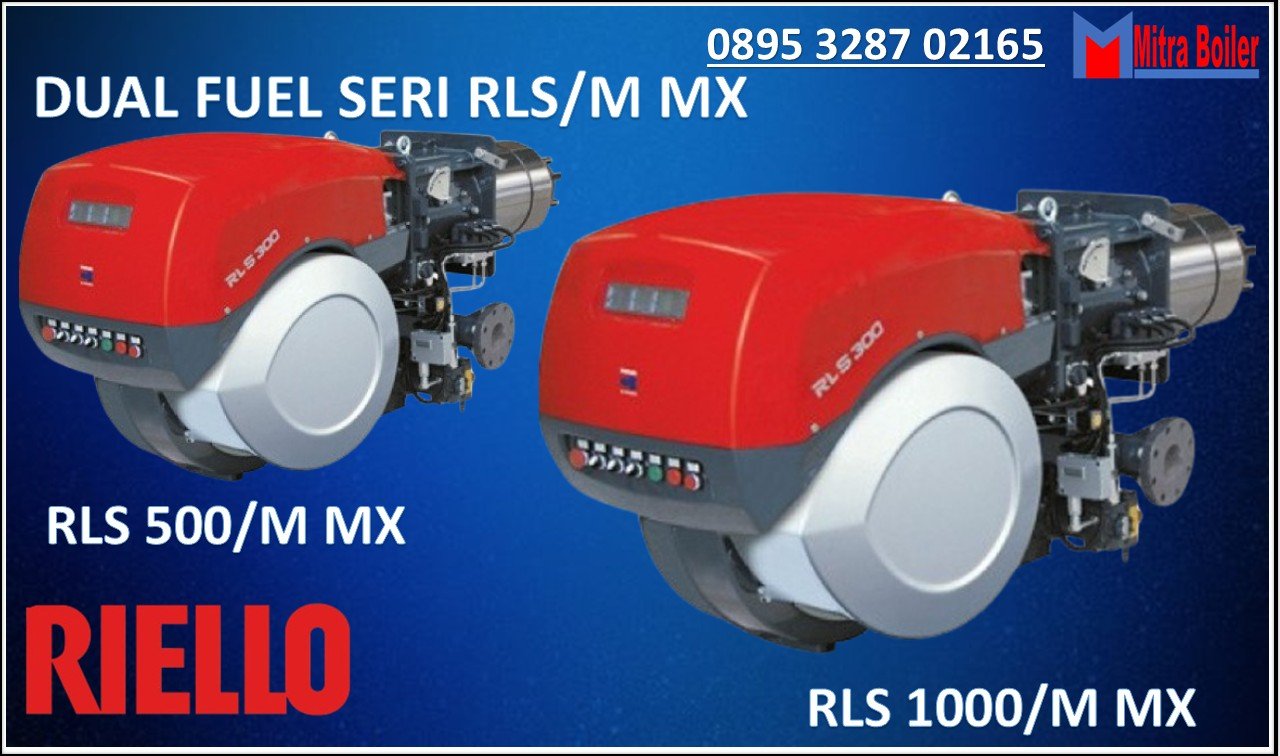

JUAL BURNER RIELLO DUAL FUEL MODULATING – RLS 500, 650, 800, 1000, 1200/M MX

Burner/Pembakar Seri RLS 500, 650, 800, 1000, 1200/M MX dicirikan oleh struktur monoblok modular yang berarti semua komponen yang diperlukan dapat digabungkan dalam satu unit sehingga membuat pemasangan lebih mudah, lebih cepat, dan, yang terpenting, lebih fleksibel. Seri ini mencakup rentang pembakaran dari 1120 hingga 11500 kW, dan telah dirancang untuk digunakan dalam boiler air panas, boiler air yang terlalu panas, serta boiler uap. Pengoperasiannya dapat berupa “progresif dua tahap” atau “modulasi”, untuk kedua bahan bakar, minyak ringan dan gas, dengan pemasangan regulator logika PID.

Perangkat cam mekanis dari regulasi memungkinkan untuk mengejar rasio modulasi yang tinggi pada semua rentang laju pembakaran. Oleh karena itu, pembakar dapat memasok daya yang diminta dengan presisi, menjamin tingkat sistem efisiensi tinggi dan pengaturan stabilitas, memperoleh pengurangan konsumsi bahan bakar dan biaya pengoperasian. Kepala pembakaran menjamin pengurangan emisi polusi (NOx < 80 mg/kWh pada operasi gas). Desain eksklusif menjamin emisi suara rendah, konsumsi listrik rendah, penggunaan dan perawatan mudah.

RLS 500/M MX 1120/2500 ÷ 5050 kW
RLS 650/M MX 1430/3000 ÷ 6550 kW
RLS 800/M MX 1750/3500 ÷ 8000 kW
RLS 1000/M MX 1200/3750 ÷ 10600 kW
RLS 1200/M MX 1500/5500 ÷ 11500 kW

DESKRIPSI DATA BURNER RIELLO RLS 500, 650, 800, 1000, 1200/M MX

1. Baut pengangkat mata
2. Kipas
3. Motor kipas
4. Servomotor
5. Titik uji tekanan gas
6. Kepala pembakaran
7. Pilot pengapian
8. Cakram stabilitas api
9. Papan panel listrik – penutup
10. Engsel untuk membuka pembakar
11. Saluran masuk udara ke kipas
12. Manifold
13. Layar insulasi termal untuk mengamankan pembakar ke boiler
14. Flensa rangkaian gas
15. Penutup
16. Tuas untuk pergerakan kepala pembakaran
17. Roda gigi untuk pergerakan peredam udara
18. Sakelar tekanan udara (tipe operasi diferensial)
19. Titik uji tekanan udara
20. Sakelar tekanan gas maksimum dengan titik uji tekanan
21. Fotosel UV
22. Titik uji tekanan udara titik uji tekanan “+”
23. Pompa
24. Motor pompa
25. Sakelar tekanan oli minimum
26. Sakelar tekanan oli maksimum
27. Pengukur tekanan untuk tekanan pada nosel yang kembali
28. Pengukur tekanan pengiriman nosel
29. Modulator oli
30. Pemasangan pengukur tekanan
31. Rangkaian gas pilot

DESKRIPSI DATA PANEL BOARD BURNER RIELLO RLS 500, 650, 800, 1000, 1200/M MX

1. Terminal strip for kits
2. Relay outlet – clean contacts
3. Ignition transformer
4. Bracket for mounting the power regulator RWF
5. Stop push-button
6. Dial for off – automatic – manual
7. Power dial for increase – decrease of power
8. Start enabled light
9. Motor thermal cutout tripped warning light
10. Signal light for burner failure and lock-out reset button
11. Control box
12. Star-powered/delta-powered starter
13. Timer
14. Air pressure switch
15. Main supply terminal strip
16. Entry for power cables and external leads
17. Fuel selector and remote fuel selector enabling
18. Auxiliary circuits fuse
19. Servomotor plug/socket
20. Plug-socket valve /Pump motor
21. Fan motor thermal cut-out
22. Pump motor contactor and thermal cut-out
23. Oil/gas selection relay
24. Plug-socket maximum gas pressure switch
25. Plug-socket flame sensor

Demikian Informasi BURNER RIELLO DUAL FUEL MODULATING – RLS 500, 650, 800, 1000, 1200/M MX.
