JUAL CONTROL BURNER SIEMENS LFL, LAL – SPARE PART BURNER

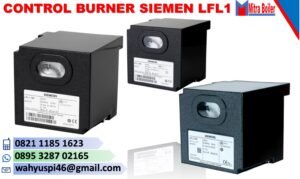

SIEMENS LFL Gas Burner Controls

Kontrol pembakar
 Untuk pembakar gas, minyak atau bahan bakar ganda dengan kapasitas sedang hingga tinggi
 Untuk burner multistage atau modulasi dalam operasi intermiten
 Dengan kontrol peredam udara yang diperiksa
 Pengawasan api
– dengan detektor UV QRA2 / QRA4 / QRA10
– dan probe ionisasi
LFL1… dan Lembar Data ini dimaksudkan untuk digunakan oleh OEM yang mengintegrasikan
kontrol pembakar dalam produk mereka

 Pengendalian dan pengawasan force draft burner terhadap nyala api langsung maupun terputus
konstruksi percontohan
 Untuk kapasitas sedang hingga tinggi
 Untuk pengoperasian intermiten (setidaknya satu kali pemadaman terkontrol setiap 24 jam)
 Untuk penggunaan universal dengan pembakar multistage atau modulasi
 Untuk digunakan dengan pemanas udara stasioner (WLE)
 Untuk digunakan dengan pembakar bahan bakar ganda
 Tipe diuji dan disetujui sesuai dengan DIN EN 298
Pengawasan nyala api dipastikan melalui detektor nyala QRA2 / QRA4 / QRA10 atau
penyelidikan ionisasi. Perbedaan antara seri 01 dan seri 02 adalah durasinya
waktu aman untuk pilot burner dari burner yang dilengkapi dengan katup gas pilot.
Untuk pembakar atmosferik berkapasitas tinggi, gunakan LFL1.638.

LFL1.122
LFL1.133
LFL1.322
LFL1.333
LFL1.335
LFL1.622
LFL1.635
LFL1.638

DATA TEKNIS LFL1

• Data satuan umum LFL1

Tegangan listrik AC 230 V –15 / +10 %
AC 100V –15%…AC 110V +10%
Frekuensi listrik 50…60 Hz ±6 %
Sekering unit (bawaan) T6.3H250V ke DIN EN 60 127
Sekering primer (eksternal) maks. 10 A (lambat)
Berat kira-kira. 1.000 gram
Konsumsi daya kira-kira. AC 3,5 VA
Posisi pemasangan opsional
Tingkat perlindungan IP 40, bila terpasang, dengan pengecualian
area koneksi (basis terminal)
Keamanan kelas II
Perm. arus input pada terminal 1 maks. 5 A terus menerus (puncak 20 A / 20 ms)
Perm. beban pada terminal kontrol 3, 6, 7,
9…11, 15…20
maks. 4 A terus menerus (puncak 20 A / 20 ms)
Kapasitas peralihan yang diperlukan untuk peralihan
perangkat
– Antara terminal 4 dan 5
– Antara terminal 4 dan 12
– Antara terminal 4 dan 14
1 A, AC 250 V
1 A, AC 250 V
menit. 1 A, AC 250 V
tergantung pada beban pada terminal 16…19
Panjang detektor standar yang diizinkan
kabel (diletakkan secara terpisah)
Lihat Data Teknis, bab Api
pengawasan
Kapasitas
– Output saat startup (tanpa kipas
bantuan)
– Keluaran nominal
Opsional (dengan pengapian <120 kW)
Opsional

• Lingkungan kondisi

Penyimpanan DIN EN 60721-3-1
Kondisi iklim kelas 1K3
Kondisi mekanik kelas 1M2
Kisaran suhu -20…+60 °C
Kelembapan < 95 % r.h.
Transportasi DIN EN 60721-3-2
Kondisi iklim kelas 2K3
Kondisi mekanik kelas 2M2
Kisaran suhu -20…+60 °C
Kelembapan < 95 % r.h.
Operasi DIN EN 60 721-3-3
Kondisi iklim kelas 3K3
Kondisi mekanik kelas 3M3
Kisaran suhu -20…+60 °C
Kelembapan < 95 % r.h.
Ketinggian pemasangan Maks. 2.000 m di atas permukaan laut

Data teknis (lanjutan)

• Pengawasan api dengan penyelidikan ionisasi

Tegangan pada probe ionisasi
– Operasi AC 330 V ±10 %
– Tes AC 380 V ±10 %
Arus hubung singkat maks. 0,5 mA
Rentang pengukuran yang direkomendasikan instrumen 0…50 μA
Perm. panjang kabel detektor
– Kabel normal, diletakkan terpisah ²) maks. 80 m
– Kabel terlindung maks. 140 m (misalnya kabel frekuensi tinggi; pelindung terhubung ke terminal 22)
Arus detektor yang diperlukan dalam operasi min. 6 μA
Kemungkinan arus detektor dalam operasi maks. 200 μA

• Pengawasan api dengan detektor api QRA2 / QRA4 / QRA10

Tegangan suplai
– Operasi AC 330 V ±10 %
– Tes AC 380 V ±10 %
Detektor yang diperlukan saat ini min. 70 μA
Kemungkinan detektor arus
– Operasi maks. 700 μA
– Tes maks. 1000 μA ¹)
Perm. panjang kabel detektor
– Kabel normal, diletakkan terpisah ²) maks. 100 m
– Kabel terlindung maks. 200 m (misalnya kabel frekuensi tinggi; pelindung terhubung ke terminal 22)

KATALOG : LFL n7451en March 2018

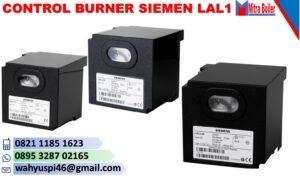

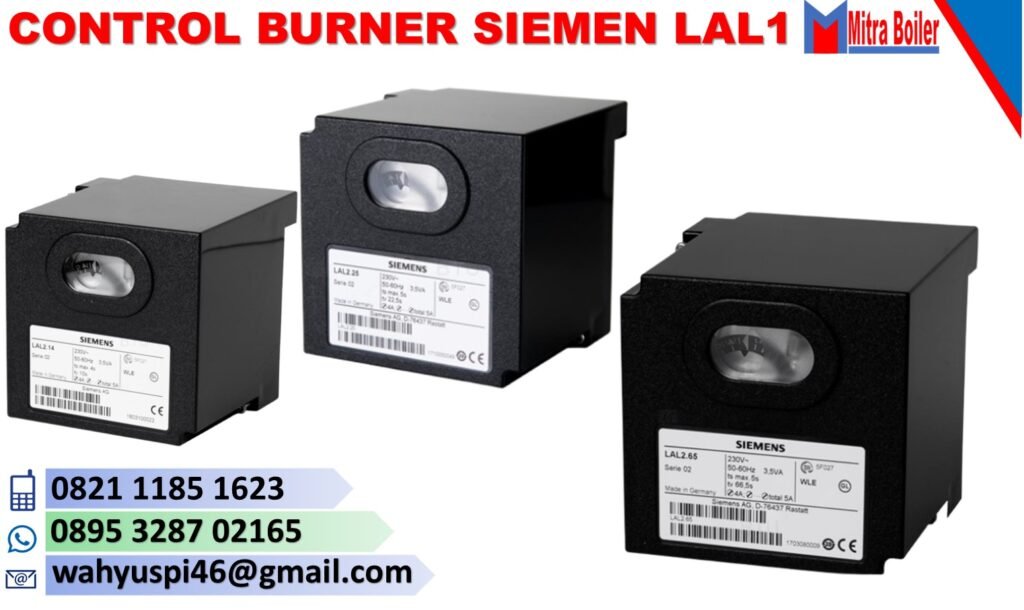

SIEMENS LAL Oil Burner Controls

Kontrol pembakar minyak
 Untuk pembakar atomisasi minyak berkapasitas sedang hingga besar
 Untuk burner multistage atau modulasi dalam operasi intermiten
 Dengan atau tanpa pengawasan tekanan udara untuk pengendalian peredam udara
 Pengawasan api
– dengan detektor fotoresistif QRB
– atau detektor api biru QRC1
– atau detektor fotosel silikon RAR9
 Cocok digunakan dengan pemanas udara (WLE)
LAL dan Lembar Data ini ditujukan untuk OEM yang mengintegrasikan oli
kontrol pembakar dalam produk mereka

 Untuk pengendalian dan pengawasan pembakar atomisasi minyak
 Untuk pembakar berkapasitas sedang hingga tinggi
 Untuk pengoperasian intermiten (setidaknya satu kali pemadaman terkontrol setiap 24 jam)
 Dapat digunakan secara universal dengan pembakar multistage atau modulasi
 Cocok untuk digunakan dengan pemanas udara stasioner (WLE)
Pengawasan nyala api dipastikan melalui detektor Fotoresistif QRB, api biru
detektor QRC1 atau detektor fotosel silikon RAR9.
LAL1 – Pembakar api kuning dan biru tanpa pengawasan tekanan udara
LAL2 – Pembakar api kuning dengan pengawasan tekanan udara
LAL3.25 – Untuk aplikasi khusus, mis. pembakar pabrik insinerator
(untuk detailnya, lihat «Ringkasan jenis» dan «Catatan»)

LAL1.25
LAL2.14
LAL2.25
LAL2.65
LAL3.25

Data teknis LAL1

Tegangan listrik AC 230 V –15 / +10 %
 Dengan LAL1 / LAL2 / LAL3 AC 100 V –15 %…AC 110 V +10 %
Frekuensi listrik 50…60 Hz ±6 %
Sekering unit (bawaan) T6.3H250V ke DIN EN 60127
Sekring primer (eksternal) Maks. 10 A (lambat)
Perkiraan Berat. 1.000 gram
Konsumsi daya Kira-kira. AC 3,5 VA
Posisi pemasangan Opsional
Tingkat perlindungan IP40, bila dipasang, dengan pengecualian
area koneksi (basis terminal)
Keamanan kelas II
Perm. arus masukan pada terminal 1 Maks. 5A terus menerus
(puncak 20 A / 20 ms)
Perm. peringkat terminal kontrol saat ini
3, 6, 7, 9…11 dan 15…20
Maks. 4A terus menerus
(puncak 20 A / 20 ms)
Kapasitas peralihan yang diperlukan untuk peralihan
perangkat
 Antara terminal 4 dan 5
 Antara terminal 4 dan 12
 Antara terminal 12 dan «LP»
 Antara terminal 4 dan 14
 «LP»
1 A, AC 250 V
1 A, AC 250 V
1 A, AC 250 V
5 A (puncak 20 A)
5 A
Panjang detektor standar yang diizinkan
kabel (diletakkan secara terpisah)
Lihat Data teknis, bagian Api
pengawasan
Kapasitas
 Output awal (tanpa kipas)
 Keluaran nominal
Opsional (dengan pengapian <120 kW)
Opsional
Penyimpanan DIN EN 60721-3-1
Kondisi iklim Kelas 1K3
Kondisi mekanis Kelas 1M2
Kisaran suhu -20…+60 °C
Kelembapan <95 % r.h.
Transportasi DIN EN 60721-3-2
Kondisi iklim Kelas 2K2
Kondisi mekanis Kelas 2M2
Kisaran suhu -40…+60 °C
Kelembapan <95 % r.h.
Operasi DIN EN 60721-3-3
Kondisi iklim Kelas 3K5
Kondisi mekanis Kelas 3M2
Kisaran suhu -20…+60 °C
Kelembapan <95 % r.h.
Ketinggian pemasangan Maks. 2.000 m di atas permukaan laut

KATALOG : LAL Oil Burner Controls

Demikan Pengenalan Produk Control Burner SIEMENS LFL dan LAL
