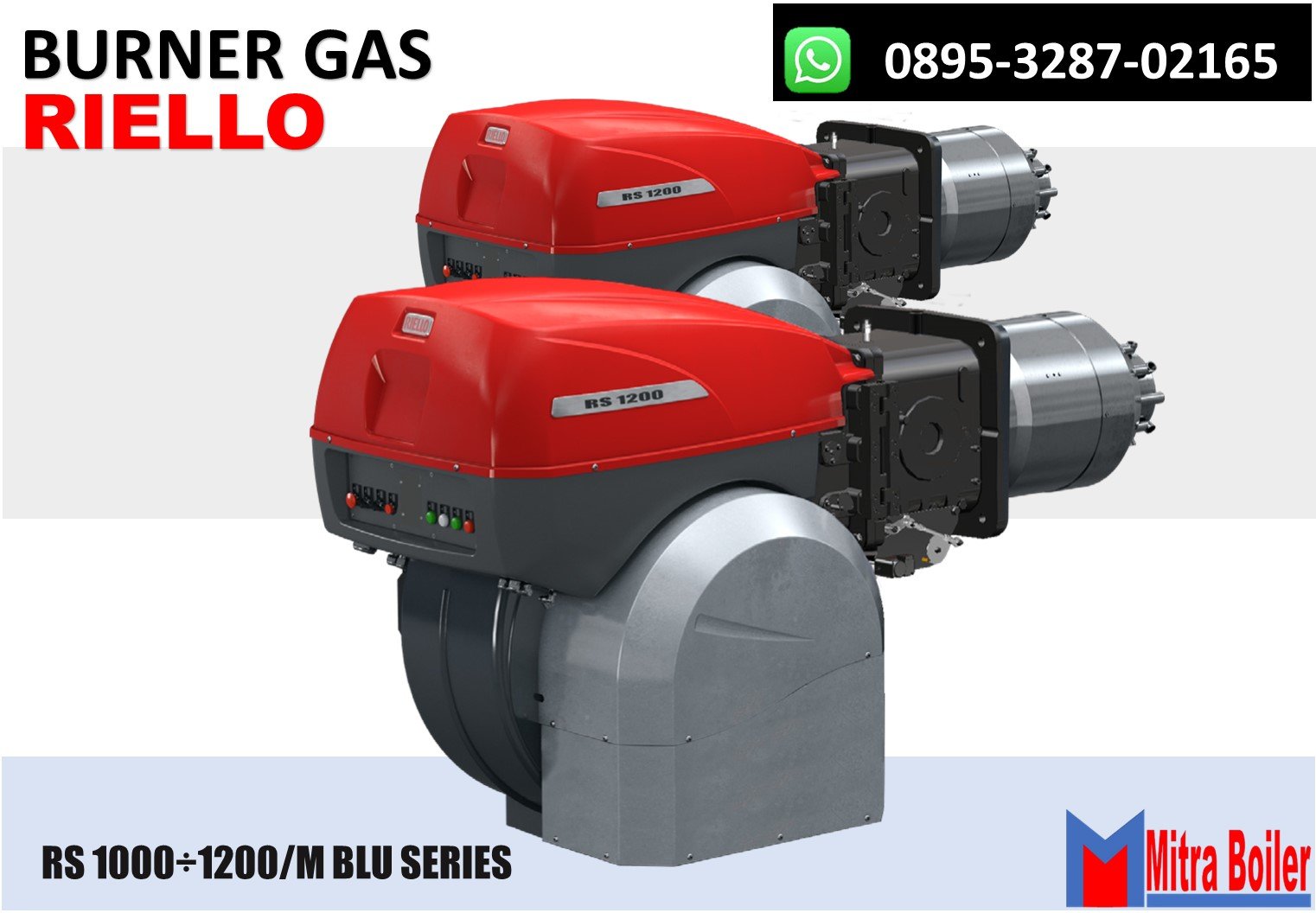

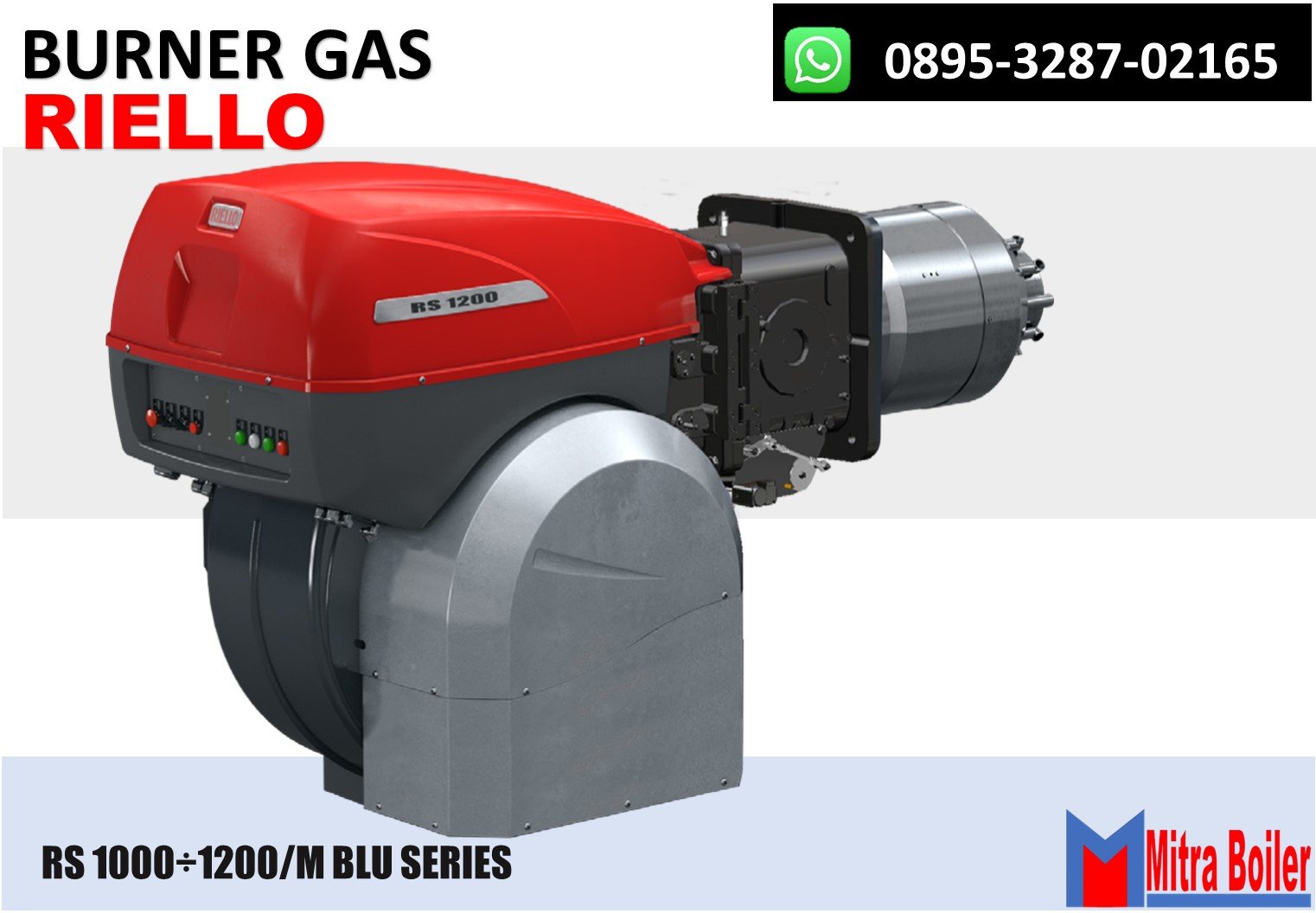

JUAL GAS BURNERS (MODULATING) – RIELLO RS1000 – RS1200/M BLU

Pembakar RS 1000-1200/M BLU dicirikan oleh struktur monoblok yang berarti bahwa semua komponen yang diperlukan digabungkan dalam satu unit, sehingga pemasangannya lebih mudah dan cepat. Pembakar tersebut mencakup rentang pembakaran dari 1350 hingga 11100 kW, dan telah dirancang untuk digunakan dalam boiler air panas atau generator uap industri. Pengoperasiannya dapat berupa “progresif dua tahap” atau sebagai alternatif “modulasi” dengan pemasangan regulator logika PID atau dengan sinyal eksternal 4-20 mA/0-10 V.

Perangkat cam mekanis dari regulasi memungkinkan untuk mengejar rasio modulasi yang tinggi pada semua rentang laju pembakaran. Oleh karena itu, pembakar dapat memasok daya yang diminta dengan presisi, menjamin tingkat sistem efisiensi tinggi dan pengaturan stabilitas, memperoleh pengurangan konsumsi bahan bakar dan biaya pengoperasian. Kepala pembakaran, yang direkayasa dengan perangkat simulasi canggih, menjamin pengurangan emisi polusi (NOx < 80 mg/kWh). Versi FS1 dan FS2 tersedia untuk aplikasi operasi terputus-putus dan terus-menerus. Desain eksklusif menjamin emisi suara rendah, konsumsi listrik rendah, penggunaan dan perawatan mudah.

SPESIFIKASI BURNER RS 1000 – RS 1200 /M BLU

Pembakar gas paksa monoblok dengan operasi modulasi, otomatis penuh, terdiri dari:

• – Kipas performa tinggi dengan emisi suara rendah, bilah kurva terbalik untuk RS 300-400-1000-1200/M BLU, maju bilah kurva untuk RS 500-650-800/M BLU
• – Sirkuit penghisap udara dilapisi bahan kedap suara
• – Peredam udara untuk pengaturan udara yang dikendalikan oleh motor servo presisi tinggi
• – Saklar tekanan udara
• – Motor start kipas pada 2900 rpm, tiga fase 230/400 – 400/690 V dengan netral, 50 Hz
• – Head pembakaran rendah emisi, yang dapat diatur berdasarkan output yang dibutuhkan, dilengkapi dengan:
  • – Ujung kerucut berbahan stainless steel, tahan terhadap korosi dan suhu tinggi
  • – elektroda pengapian; atau sensor UV (RS 1000-1200) untuk deteksi api
  • – disk stabilitas api
• – Sakelar tekanan gas maksimum, dengan titik uji tekanan, untuk menghentikan pembakar jika tekanan berlebih menyala jalur pasokan bahan bakar
• – Kotak kontrol keselamatan burner untuk mengendalikan keamanan sistem (RMG/M untuk operasi intermiten FS1
• – LFL untuk FS1 operasi intermiten untuk model RS 1000-1200
• – LGK16 untuk operasi berkelanjutan FS2)
• – Fotosel UV atau probe ionisasi untuk deteksi nyala api
• – Starter star/delta untuk motor kipas (burner dengan daya listrik motor ≥ 7,5 kW)
• – Papan terminal pasokan listrik utama – Saklar nyala/mati pembakar – Sinyal led tegangan tambahan
• – Sakelar peningkatan/penurunan keluaran manual atau otomatis
• – Sinyal led burner berfungsi
• – Kontak motor dan relai termal dengan tombol pelepas
• – Perlindungan termal internal motor
• – Sinyal led kegagalan motor
• – Sinyal led kegagalan burner dan tombol pelepas menyala
• – Sinyal LED untuk arah putaran motor kipas yang benar
• – Tombol darurat
• – Soket koneksi berkode
• – Engsel pembuka pembakar
• – Cincin pengangkat
• – Tingkat perlindungan listrik IP 54

Perlengkapan standar:

• – 1 paking flensa
• – 8 sekrup untuk mengencangkan flensa
• – 1 layar termal
• – 4 sekrup untuk memasang flensa burner ke boiler
• – Buku pegangan instruksi untuk instalasi, penggunaan dan pemeliharaan

TECHNICAL DATA

Model RS 1000/M

• Type 1133 T
• Output (1) min – max kW : 1100/4000 – 10100 kW
• Fuels Natural gas : G20 (methane gas) – G21 – G22 – G23 – G25
• Gas pressure at max. output (2) – Gas: G20/G25 mbar 67.1/101.2
• Operation
  • – Intermittent (min. 1 stop in 24 hours)
  • – Progressive two-stage or modulating by kit (see accessories).
• Standard applications Boilers : water, steam, diathermic oil
• Ambient temperature °C : 0 – 50 °C
• Combustion air temperature °C : max 60 °C
• Noise levels (3) Sound pressure
• Sound power dB(A) 85, 99
• Weight Kg 460

BLU RS 1200/M BLU

• Type 1134 T
• Output (1) min – max kW : 1500/5500 – 11100 kW
• Fuels Natural gas: G20 (methane gas) – G21 – G22 – G23 – G25
• Gas pressure at max. output (2) – Gas: G20/G25 mbar 97.2/145
• Operation
  • – Intermittent (min. 1 stop in 24 hours)
  • – Progressive two-stage or modulating by kit (see accessories).
• Standard applications Boilers : water, steam, diathermic oil
• Ambient temperature °C : 0 – 50 °C
• Combustion air temperature °C : max 60 °C
• Noise levels (3) Sound pressure
• Sound power dB(A) 89.3, 99.7
• Weight Kg 500

ELECTRICAL DATA

Model RS 1000/M BLU

• Electrical supply 3N ~ 400V +/-10% 50Hz
• Fan motor IE2
  • rpm : 2935
  • Hz : 50
  • V : 400/690
  • kW : 22
  • A : 38.6/22.3
• Ignition transformer
  • V1 – V2 : 230 V – 2 x 5 kV
  • I1 – I2 : 1.9 A – 35 mA
• Absorbed electrical power kW max 23

Model RS 1200/M BLU

• Electrical supply 3N ~ 400V +/-10% 50Hz
• Fan motor IE2
  • rpm : 2920
  • Hz : 50
  • V : 400/690
  • kW : 25
  • A : 44.1 – 25.5
• Ignition transformer
  • V1 – V2 : 230 V – 2 x 5 kV
  • I1 – I2 : 1.9 A – 35 mA
• Absorbed electrical power kW max 27
• Protection level IP 54

Model RS 1000/M BLU

• Electrical supply 3N ~ 400V +/-10% 50 Hz
• Fan motor IE3
  • rpm : 2880
  • Hz : 50
  • V : 400/690
  • kW : 22
  • A : 38.2/22.3
• Ignition transformer
  • V1 – V2 : 230 V – 2 x 5 kV
  • I1 – I2 : 1.9 A – 35 mA
• Absorbed electrical power kW max : 24 kW
• Protection level IP 54

Model RS 1200/M BLU

• Electrical supply 3N ~ 400V +/-10% 50 Hz
• Fan motor IE3
  • rpm : 2880
  • Hz : 50
  • V : 400/690
  • kW : 25
  • A : 43.4/25.1
• Ignition transformer
  • V1 – V2 : 230 V – 2 x 5 kV
  • I1 – I2 : 1.9 A – 35 mA
• Absorbed electrical power kW max : 27.2 kW
• Protection level IP 54
