JUAL GAS BURNERS (MODULATING) – RIELLO RS500, RS650, RS800/M BLU

Burner Pembakar RS 300-400-500-650-800/M BLU dicirikan oleh struktur monoblok yang berarti bahwa semua komponen yang diperlukan digabungkan dalam satu unit, sehingga pemasangannya lebih mudah dan cepat. Pembakar tersebut mencakup rentang pembakaran dari 1350 hingga 8100 kW, dan telah dirancang untuk digunakan dalam boiler air panas atau generator uap industri.

Pengoperasiannya dapat berupa “progresif dua tahap” atau sebagai alternatif “modulasi” dengan pemasangan regulator logika PID atau dengan sinyal eksternal 4-20 mA/0-10 V. Perangkat cam mekanis dari regulasi memungkinkan untuk mengejar rasio modulasi yang tinggi pada semua rentang laju pembakaran. Oleh karena itu, pembakar dapat memasok daya yang diminta dengan presisi, menjamin tingkat sistem efisiensi tinggi dan pengaturan stabilitas, memperoleh pengurangan konsumsi bahan bakar dan biaya pengoperasian. Kepala pembakaran, yang direkayasa dengan perangkat simulasi canggih, menjamin pengurangan emisi polusi (NOx < 80 mg/kWh). Versi FS1 dan FS2 tersedia untuk aplikasi operasi terputus-putus dan terus-menerus. Desain eksklusif menjamin emisi suara rendah, konsumsi listrik rendah, penggunaan dan perawatan mudah.

SPESIFIKASI BURNER RS400 – RS800/M BLU

Pembakar gas paksa monoblok dengan operasi modulasi, otomatis penuh, terdiri dari:

• – Kipas performa tinggi dengan emisi suara rendah, bilah kurva terbalik untuk RS 300-400-1000-1200/M BLU, bilah kurva maju untuk RS 500-650-800/M BLU
• – Sirkuit penghisap udara dilapisi bahan kedap suara
• – Peredam udara untuk pengaturan udara yang dikendalikan oleh motor servo presisi tinggi
• – Saklar tekanan udara
• – Motor start kipas pada 2900 rpm, tiga fase 230/400
• – 400/690 V dengan netral, 50 Hz
• – Head pembakaran rendah emisi, yang dapat diatur berdasarkan output yang dibutuhkan, dilengkapi dengan:
  • – Ujung kerucut berbahan stainless steel, tahan terhadap korosi dan suhu tinggi
  • – elektroda pengapian; atau sensor UV (RS 1000-1200) untuk deteksi api
  • – disk stabilitas api
• – Sakelar tekanan gas maksimum, dengan titik uji tekanan, untuk menghentikan pembakar jika terjadi tekanan berlebih pada saluran pasokan bahan bakar
• – Kotak kontrol keselamatan burner untuk mengontrol keamanan sistem (RMG/M untuk operasi intermiten FS1
• – LFL untuk operasi intermiten FS1 untuk model RS 1000-1200
• – LGK16 untuk operasi berkelanjutan FS2)
• – Fotosel UV atau probe ionisasi untuk deteksi nyala api
• – Starter star/delta untuk motor kipas (burner dengan daya listrik motor ≥ 7,5 kW)
• – Papan terminal pasokan listrik utama
• – Saklar nyala/mati pembakar
• – Sinyal led tegangan tambahan
• – Sakelar peningkatan/penurunan output manual atau otomatis
• – Sinyal led kerja burner – Kontak motor dan relai termal dengan tombol pelepas
• – Perlindungan termal internal motor
• – Sinyal led kegagalan motor – Sinyal led kegagalan burner dan tombol pelepas menyala
• – Sinyal LED untuk arah putaran motor kipas yang benar
• – Tombol darurat
• – Soket koneksi berkode
• – Engsel pembuka pembakar
• – Cincin pengangkat
• – Tingkat perlindungan listrik IP 54

Perlengkapan standar:

• – 1 paking flensa
• – 8 sekrup untuk mengencangkan flensa
• – 1 layar termal
• – 4 sekrup untuk memasang flensa burner ke boiler
• – Buku pegangan instruksi untuk pemasangan, penggunaan dan pemeliharaan
• – Katalog suku cadang.

• Model RS 400/M BLU
  • Type 860
  • Output (1) max. kW : 1830 ÷ 4590
    • min. kW : 950
  • Fuel NATURAL GAS : G20 (methane) – G21 – G22 – G23 – G25
  • Gas pressure at maximum delivery. (2) Gas:
    • G20/G25 mbar : 34.3 / 40.2 37,6
  • Operation : Continuous
  • Standard applications : Boilers water, steam, diathermic oil
  • Ambient temperatur °C : 0 – 40
  • Combustion air temperature °C : max 60
  • Noise levels (3) dBA : 85

• RS 500/M BLU
  • Type 856 T
  • Output (1) max. kW : 2500 ÷ 5170
    • min. kW : 1000
  • Fuel NATURAL GAS : G20 (methane) – G21 – G22 – G23 – G25
  • Gas pressure at maximum delivery. (2) Gas:
    • G20/G25 mbar : 37,6 / 56,1
  • Operation : Continuous
  • Standard applications : Boilers water, steam, diathermic oil
  • Ambient temperatur °C : 0 – 40
  • Combustion air temperature °C : max 60
  • Noise levels (3) dBA : 88

• RS 650/M BLU
  • 1123 T
  • Output (1) max. kW : 3020 ÷ 6500
    • min. kW : 14100
  • Fuel NATURAL GAS : G20 (methane) – G21 – G22 – G23 – G25
  • Gas pressure at maximum delivery. (2) Gas:
    • G20/G25 mbar : 44,8 / 64,4
  • Operation : Continuous
  • Standard applications : Boilers water, steam, diathermic oil
  • Ambient temperatur °C : 0 – 40
  • Combustion air temperature °C : max 60
  • Noise levels (3) dBA : 90,1

• RS 800/M BLU
  • Model : RS 800/M BLU
  • Type : 887T
  • Main electrical supply : 3N ~ 400 / 230V +/-10% 50 Hz
  • Fan motor IE2
    • rpm : 2935
    • V : 400/690
    • kW : 22
    • A : 38.6/22.3
  • Ignition transformer
    • V1 – V2 : 230 V – 1 x 8 kV
    • I1 – I2 : 1 A – 20 mA
  • Absorbed electrical power kW max : 23
  • Protection level : IP 54

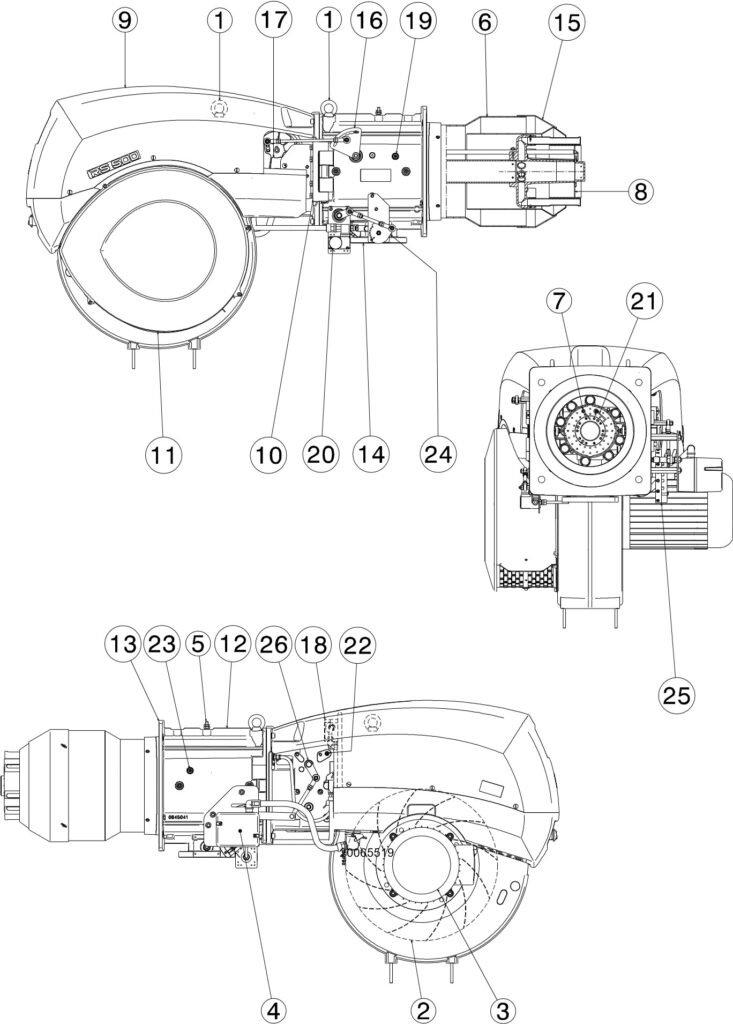

FITUR BURNER RS400, RS500, RS650, RS800/M BLU

1. Lifting rings
2. Fan
3. Fan motor
4. Air damper servomotor
5. Combustion head gas pressure test point
6. Combustion head
7. Ignition electrode
8. Flame stability disc
9. Electrical panel casing
10. Hinge for opening the burner
11. Fan air inlet
12. Pipe coupling
13. Gasket for boiler fixing
14. Gas inlet flange
15. Shutter
16. Combustion head movement lever
17. Air damper movement gears
18. Air pressure switch
19. Combustion head air pressure test point
20. Maximum gas pressure switch with pressure test point
21. Flame sensor probe
22. Pressure test point for air pressure switch “+”
23. Pressure test point for air pressure switch “-” (for RS 300-400-500/M BLU only)
24. Gas butterfly valve control lever
25. Adjustable profile cam
26. Air damper control lever
