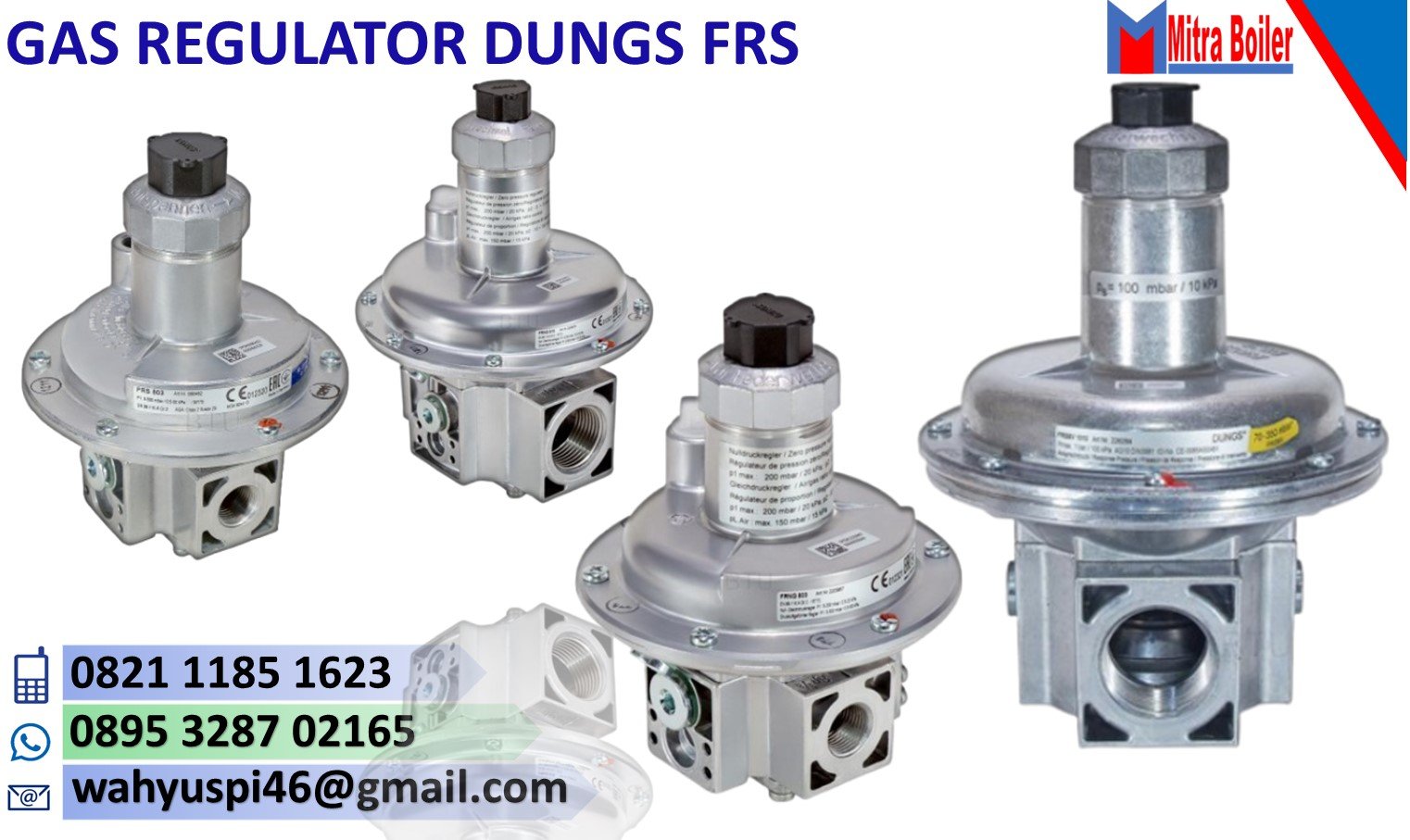

GAS PRESSURE REGULATOR DUNGS ( FRS )

Deskripsi teknis

Pengatur tekanan DUNGS, ketik FRS, memiliki pegas setpoint yang dapat disesuaikan. Pengatur tekanan mematuhi EN 88 dan DIN 3380:
– Tekanan masukan hingga 500 mbar (50 kPa)
– Laju aliran tinggi
– Pengaturan tekanan keluaran regulator yang kokoh, tepat dan sensitif
– Diafragma kompensasi tekanan masuk
– Diafragma pengaman
– Pulsa internal untuk keluaran regulator
tekanan sebagai standar, koneksi pulsa eksternal opsional opsional aktif
kedua sisi
– Sambungan benang Rp 3/8 hingga Rp 2
– Sambungan flensa DN 40 hingga DN 150

Aplikasi

Regulator tekanan gas untuk pembakar gas dan peralatan gas. Itu tidak mengandung logam non-ferrous apa pun, cocok untuk gas hingga maks. 0,1 vol.% H2 S, kering. Cocok untuk gas keluarga 1, 2, 3 dan media gas netral lainnya.

Persetujuan

Persetujuan pengujian tipe EC sesuai EC Gas Petunjuk Peralatan:
FRS… CE-0085 AQ7126 Persetujuan di negara-negara konsumen gas penting lainnya

Type
FRS 503
FRS 505
FRS 507
FRS 510
FRS 515
FRS 520
FRS 525
FRS 5040
FRS 5050
FRS 5065
FRS 5080
FRS 5100
FRS 5125
FRS 5150

Spesifikasi

• Diameter nominal DN 40 50 65 80 100 125 150
• Benang pipa sesuai ISO 7/1  Rp 3/8 1/2 3/4 1 1 1/2 2 2 1/2
• Flens Flensa sambungan sesuai DIN EN 1092-1
• Maks. tekanan operasi hingga 500 mbar (50 kPa)
• Pengatur tekanan Regulator tekanan sesuai EN 88, Kelas A, Grup 2, DIN 3380, RG 10
• Kisaran tekanan masukan +5 mbar atau p2 +2,5 mbar hingga 500 mbar
• Kisaran tekanan keluaran 2,5 mbar hingga 200 mbar sebagai faktor pegas setpoint yang dapat disesuaikan
• Bahan bagian pengangkut gas Perumahan: aluminium, baja – Segel dan diafragma: NBR
• Suhu lingkungan -15 °C hingga + 70 °C
• Posisi pemasangan Kubah pengatur dari tegak vertikal ke berbaring horizontal
• Sambungan gas pengukur/pengapian G 1/4 ISO 228 di kedua sisi di bagian saluran masuk
• Koneksi pulsa  Bagian internal di outlet,
  • Opsional: eksternal pada perumahan di kedua sisi
• Pipa ventilasi Pipa ventilasi hanya diperlukan dalam kasus khusus. Diafragma pengaman dipasang.
  • Koneksi: G 1/4 ISO 228 hingga Rp 1; dari Rp 1 1/2, DN 40: G 1/2 ISO 228

KATALOG : datasheet-pressure-regulator-frs

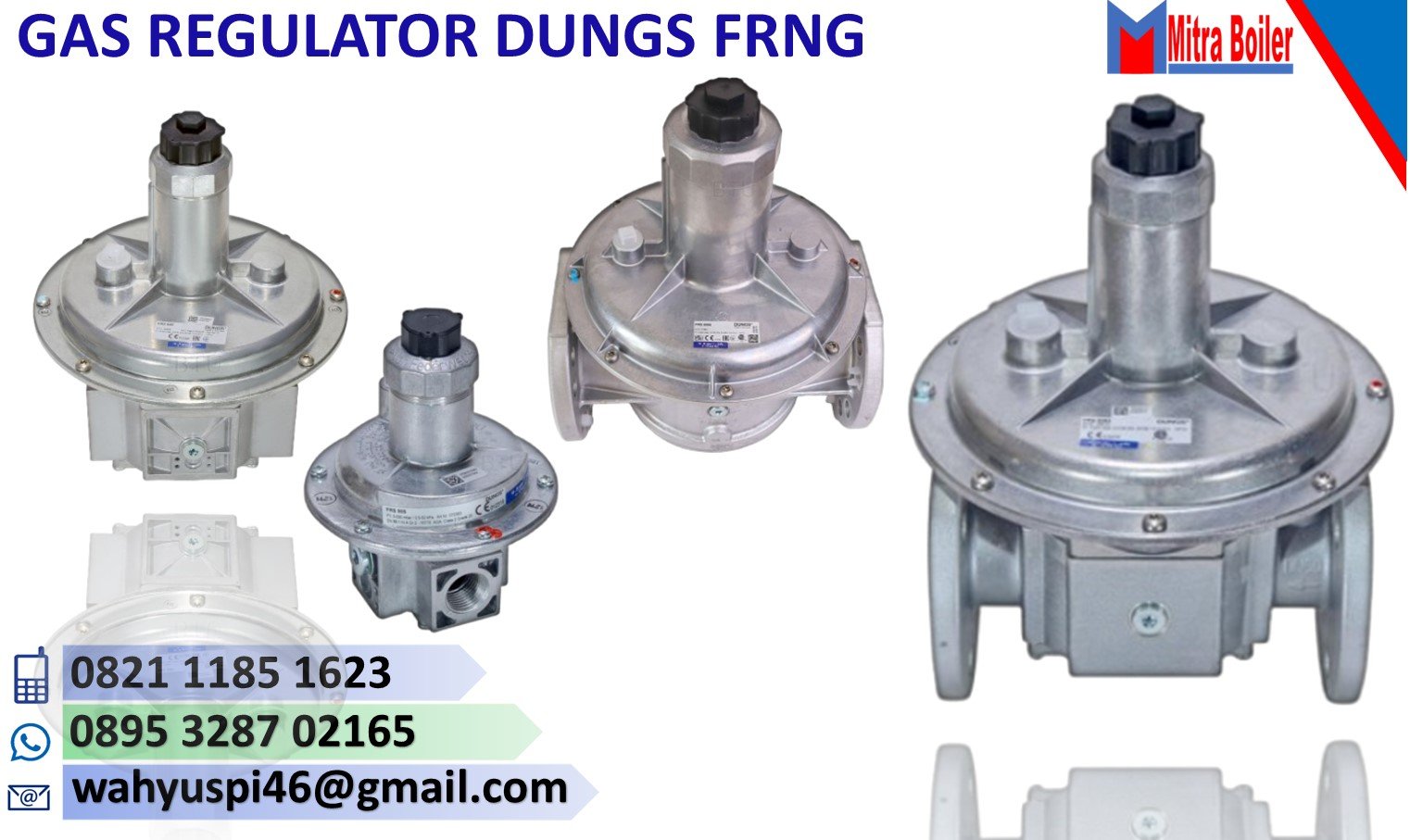

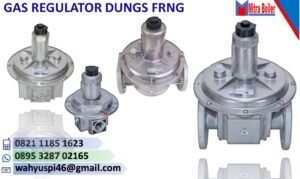

GAS PRESSURE REGULATOR DUNGS ( FRNG )

Deskripsi teknis

Regulator tekanan DUNGS, tipe FRNG, memiliki pegas setpoint yang dapat disesuaikan dan pegas pengimbang yang ditentukan. Pengatur tekanan mematuhi
EN 88-1 dan DIN 3380:
– Tekanan masukan hingga 50 mbar (5 kPa) untuk aplikasi tekanan nol
– Tekanan masukan hingga 200 mbar (20 kPa) untuk aplikasi tekanan proporsional
– Bypass disiapkan, Rp 3/8 hingga Rp 2
– Pengaturan tekanan keluaran regulator yang kokoh, tepat dan sensitif
– Diafragma kompensasi tekanan masuk
– Diafragma pengaman
– Pulsa internal untuk tekanan keluaran regulator sebagai standar, sambungan pulsa eksternal disiapkan

– Sambungan untuk tekanan blower sebagai standar

Aplikasi
Regulator tekanan DUNGS tipe FRNG cocok untuk gas keluarga 1, 2, 3 dan media gas netral lainnya. Tidak mengandung logam non-ferrous, cocok untuk gas hingga maks. 0,1 vol.% H2S, kering.

Persetujuan
Sertifikat pengujian tipe EC sesuai: • Peraturan Peralatan EC-Gas
Persetujuan di negara-negara konsumen gas penting lainnya.

Type :

FRNG 503
FRNG 505
FRNG 507
FRNG 510
FRNG 515
FRNG 520
FRNG 5040
FRNG 5050
FRNG 5065
FRNG 5080
FRNG 5100
FRNG 5125
FRNG 5150

SPESIFIKASI

• Diameter nominal : DN 40 50 65 80 100 125 150
• Benang pipa sesuai ISO 7/1 : Rp 3/8 1/2 3/4 1 11/2 2
• Flens : Flensa sambungan (PN 16) per DIN EN 1092-1
• Maks. tekanan operasi : hingga 500 mbar (50 kPa)
• Pengatur tekanan : Regulator tekanan sesuai EN 88-1, Kelas A, Grup 2, DIN 3380 RG 10, EN 12078
  • Kisaran tekanan masukan : 5 hingga 50 mbar (0,5 hingga 5 kPa)
  • Pengatur tekanan nol : 5 hingga 200 mbar (0,5 hingga 20 kPa)
  • Pengatur tekanan proporsional Pengatur tekanan udara terkompresi yang dikontrol: hingga 500 mbar (50 kPa)
• Kisaran tekanan keluaran :
  • Pengatur tekanan nol – 3 hingga 5 mbar (-0,3 hingga 0,5 kPa)
  • Regulator tekanan proporsional -10 hingga 150 mbar (-1 hingga 15 kPa)
  • Tekanan dengan udara bertekanan hingga maks. 350 mbar (35 kPa).
• Bahan bagian pengangkut gas : Perumahan: aluminium, baja, tanpa logam non-besi Segel dan diafragma: NBR
• Suhu lingkungan : –15 °C hingga +70 °C
• Posisi instalasi :
  • Kubah pengatur dari tegak vertikal ke berbaring horizontal Rp 1/2 – DN 100
  • Kubah pengatur dalam posisi vertikal DN 125, DN 150
• Sambungan gas pengukur/pengapian : G 1/4 ISO 228 di kedua sisi di bagian saluran masuk
• Pembukaan pengukuran :
  • G 1/8 ISO 228 pada pelat dasar (opsi DN 125, DN 150)
    Pembukaan yang dapat ditutup kembali untuk menetapkan nilai spesifik sistem ketika sistem dioperasikan, e. G. mesin gas
• Lewati : Bypass yang disiapkan: Rp 3/8 hingga Rp 2 di hak perumahan
• Koneksi pulsa :
  • Bagian internal di outlet,
    disiapkan secara eksternal pada perumahan: sisa Rp 3/8 s/d Rp 1, G 1/8;
    di kedua sisi mulai Rp 1 1/2, DN 40 G 1/4; pulsa internal dapat dikunci
• Saluran ventilasi/sambungan tekanan untuk tekanan blower : Saluran ventilasi tidak memerlukan perutean, gunakan sambungan yang ada sebagai sambungan tekanan untuk variabel perintah (tekanan blower).
• Variabel perintah tekanan blower :
• Sambungan : G 1/4 s/d Rp 1; dari Rp 1 1/2, DN 40 : G 1/2
  Untuk aplikasi tekanan proporsional dan aplikasi rasio gas-udara pada rasio tekanan kira-kira. 1:1 dan dalam operasi yang dikontrol udara bertekanan: pmax = 150 mbar (15 kPa)

KATALOG : dungs_regulator_frng

Demikan Pengenalan Produk GAS REGULATOR DUNGS FRS, FRNG
