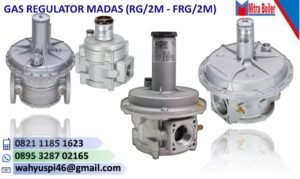

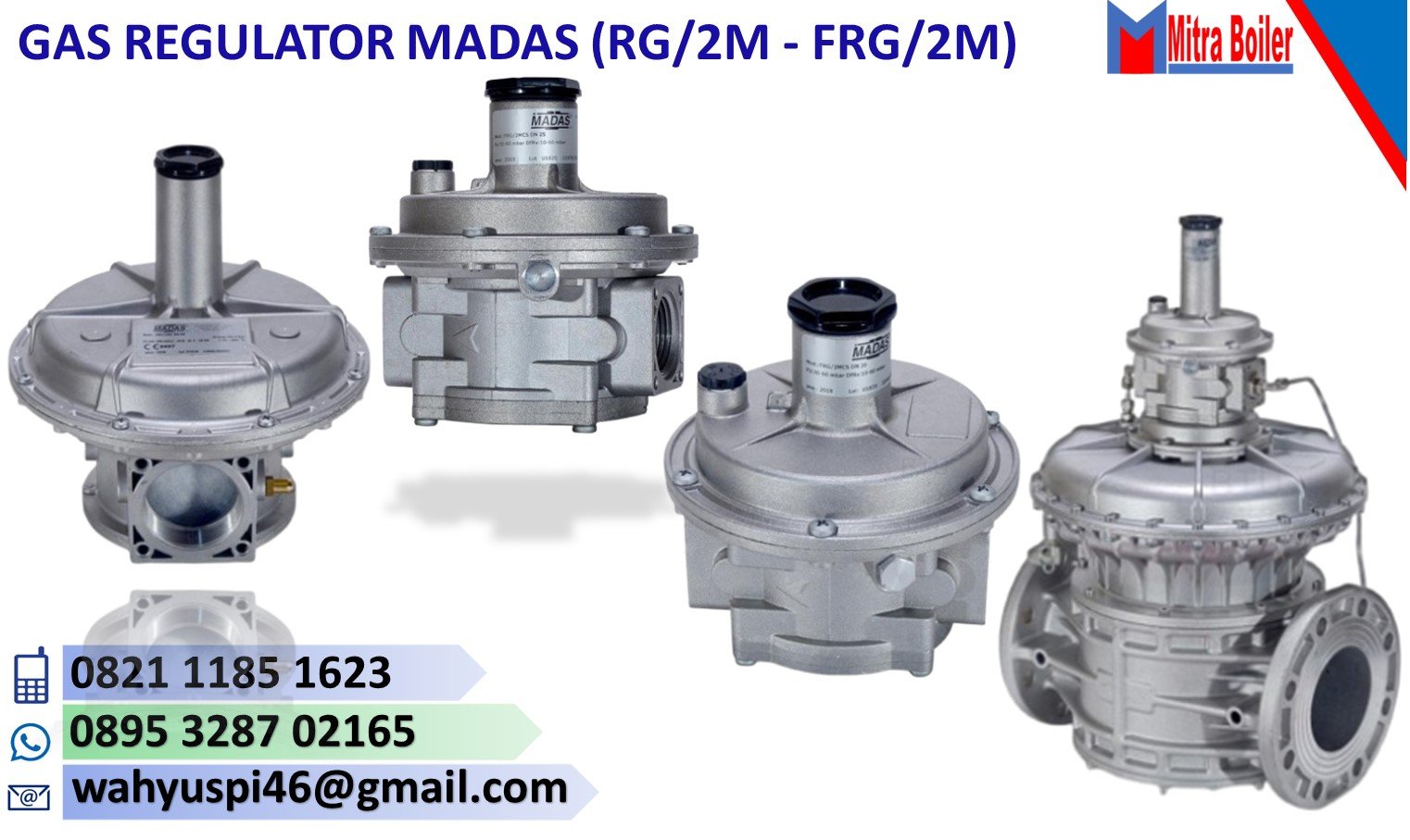

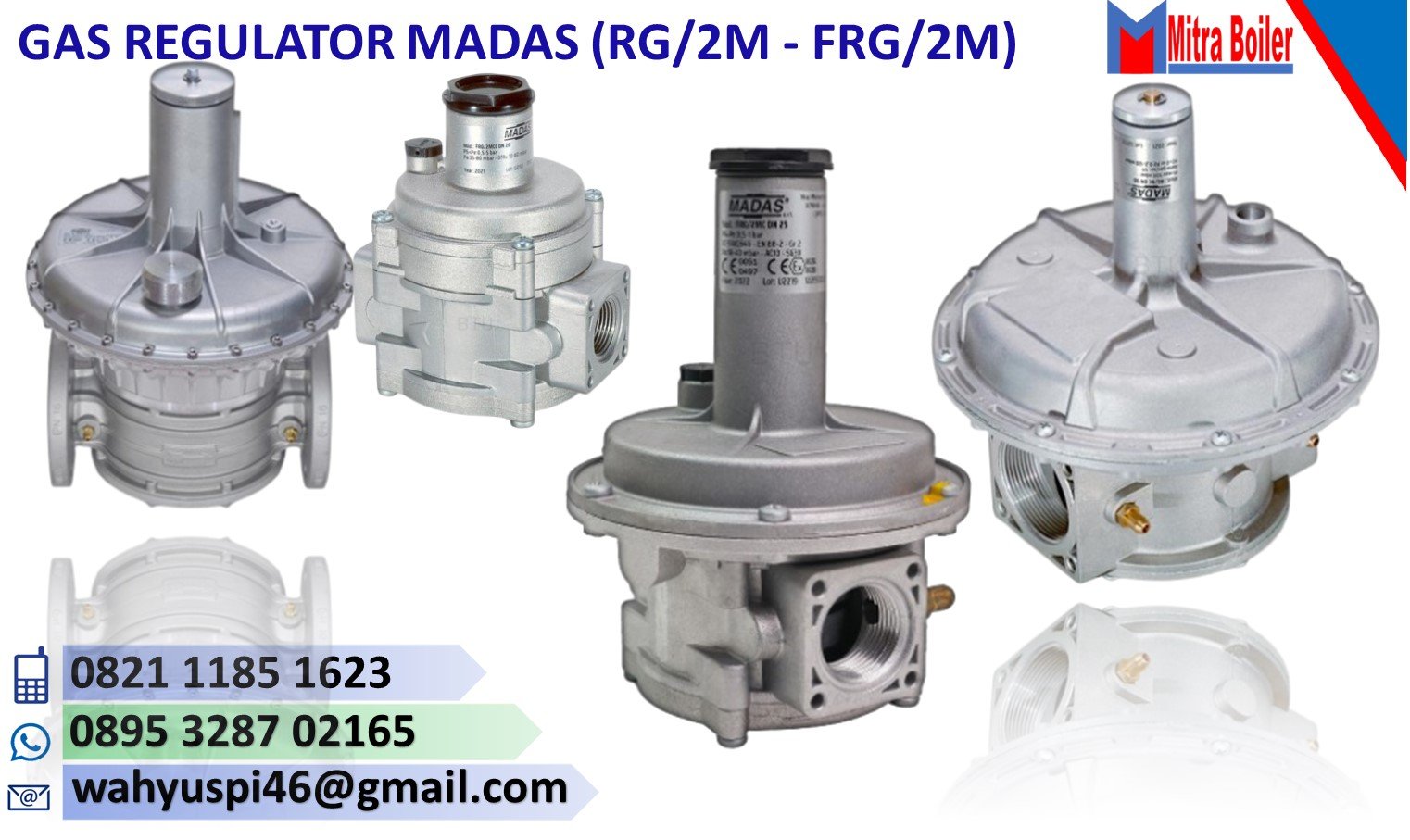

JUAL GAS REGULATOR MADAS ( RG/2M – FRG/2M )

1.0 – INFORMASI UMUM

Panduan ini menjelaskan cara memasang, mengoperasikan, dan menggunakan perangkat dengan aman.
Petunjuk penggunaan harus SELALU tersedia di sistem tempat perangkat dipasang.

PERHATIAN: operasi pemasangan/pemeliharaan harus dilakukan oleh personel
memenuhi syarat (seperti yang ditunjukkan pada 1.3) menggunakan alat pelindung diri (APD) yang sesuai. Untuk informasi apa pun yang berkaitan dengan operasi pemasangan/pemeliharaan atau jika terjadi masalah yang tidak dapat diselesaikan dengan menggunakan petunjuk, Anda dapat menghubungi produsen menggunakan alamat dan nomor telepon yang tertera di halaman terakhir.

1.1 – DESKRIPSI

Perangkat yang menyalurkan nilai tekanan yang telah ditentukan sebelumnya dan konstan (P2) “hilir” (dalam batas pengoperasian yang diharapkan) ke memvariasikan tekanan masuk (P1) dan/atau laju aliran (Q). Rana kompensasi menjamin presisi dalam penyesuaian tekanan keluar (P2) meskipun terjadi variasi tekanan masuk yang besar dan tiba-tiba.
Dilengkapi dengan:
• pegas untuk mengatur tekanan keluar;
• membran pengaman;
• keran tekanan saluran keluar (dengan beberapa pengecualian) untuk mengontrol tekanan saluran keluar (P2). Pada beberapa model
keran tekanan juga ada di saluran masuk;
Ini juga dapat dilengkapi dengan elemen filter internal (model FRG/2M).
Koneksi 90° tersedia untuk koneksi berulir dari DN 15 hingga DN 50.
Standar referensi: EN 88-1 – EN 13611.

2.0 – DATA TEKNIS

• Penggunaan: gas non-agresif dari tiga kelompok (gas kering)
• Suhu sekitar (TS): -15 ± +60 °C
• Tekanan pengoperasian maksimum: 500 mbar
• Kelas : A (P2 ± 15%)
• Resistensi mekanis: Grup 2 (menurut EN 13611)
• Sambungan berulir Rp dalam saluran: (DN 15 – DN 20 – DN 25 – DN 32 – DN 40 – DN 50) menurut EN 10226
• Sambungan berulir Rp 90°: (DN 15 – DN 20 – DN 25 – DN 32 – DN 40 – DN 50) menurut EN 10226
• Sambungan flensa dapat digabungkan dengan flensa PN 16: (DN 25* – DN 32 – DN 40 – DN 50 – DN 65 – DN 80 – DN 100) ISO 7005 / EN 1092-1
• Sambungan berulir NPT atau bergelang ANSI 150: berdasarkan permintaan
• Organ penyaring (hanya model FRG/2M): pemfilteran 50μm
• Sesuai dengan: Peraturan (UE) 2016/426 (Peralatan yang menggunakan bahan bakar gas) **
Petunjuk ATEX 2014/34/EU
* DN 25 dengan flensa berputar.
**Kecuali model dengan catatan (1) pada tabel Kode Produk.

2.1 – IDENTIFIKASI MODEL

RG/2M: Pengatur tekanan untuk gas tanpa filter – (sambungan saluran)
FRG/2M: Pengatur tekanan untuk gas dengan filter internal – (koneksi in-line)
RG/2MR: Pengatur tekanan untuk gas tanpa filter – (sambungan 90° lihat gambar 2 dan 4)
FRG/2MR: Pengatur tekanan untuk gas dengan filter internal – (sambungan 90° lihat gambar 2 dan 4)

3.1 – OPERASI AWAL INSTALASI

• Gas di bagian hulu alat harus dimatikan sebelum pemasangan;
• Periksa apakah tekanan saluran TIDAK LEBIH TINGGI dari tekanan maksimum yang tertera pada label produk;
• Tutup pelindung apa pun (jika ada) harus dilepas sebelum pemasangan;
• Pipa dan bagian dalam peralatan harus bebas dari benda asing;
• PENTING: untuk menghindari kemungkinan pemompaan dan/atau gangguan aliran gas, harus disediakan (di bagian hilir regulator)
bagian pipa lurus sama dengan paling sedikit 5 DN.
• PENTING: menyediakan instalasi alat pemutus gas manual (misalnya katup bola) di hulu dan hilir
pengatur untuk melindunginya dari kemungkinan uji kebocoran pada pipa; Jika alat berulir:
• periksa apakah panjang ulir pipa tidak berlebihan untuk menghindari kerusakan pada badan peralatan
selama fase pemasangan;
Jika alat memiliki flensa:
• periksa apakah counterflensa saluran masuk dan saluran keluar benar-benar koaksial dan sejajar untuk menghindari benturan tubuh untuk upaya mekanis yang tidak perlu, juga hitung ruang untuk memasukkan paking penyegel;
• Untuk tahap pengencangan, diperlukan satu atau lebih kunci torsi yang terkalibrasi atau alat pengunci lain yang dapat dikontrol;

• Peraturan keselamatan yang berlaku di negara tempat pemasangan harus dipatuhi terkait penanganannya banyak. Jika peranti yang akan dipasang melebihi berat yang diizinkan, penggunaan alat bantu yang memadai harus diperkirakan mekanik dan harness yang sesuai. Selama tahap penanganan, perlu dilakukan tindakan pencegahan yang tepat jangan merusak/merusak permukaan luar alat.
• Jika regulator tidak dilengkapi dengan filter, disarankan untuk memasang filter yang sesuai di bagian hulu;
• Jika dipasang di luar ruangan, disarankan untuk menyediakan atap pelindung untuk mencegah air hujan mengoksidasi atau merusak bagian alat.

KATALOG: 2734_4-4_1a_I-E-F-S

Demikan Pengenalan Produk GAS REGULATOR MADAS RG/2M – FRG/2M
