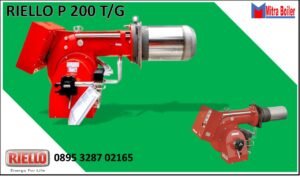

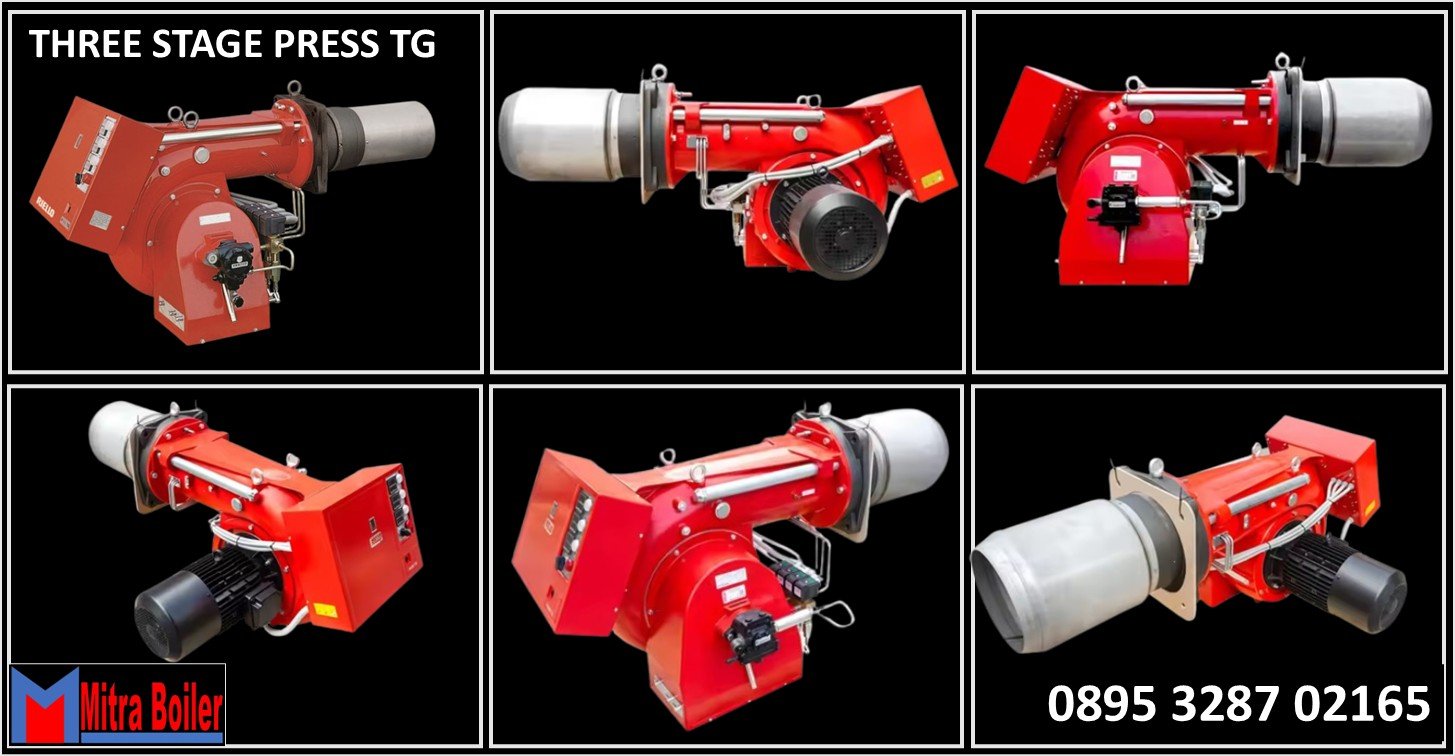

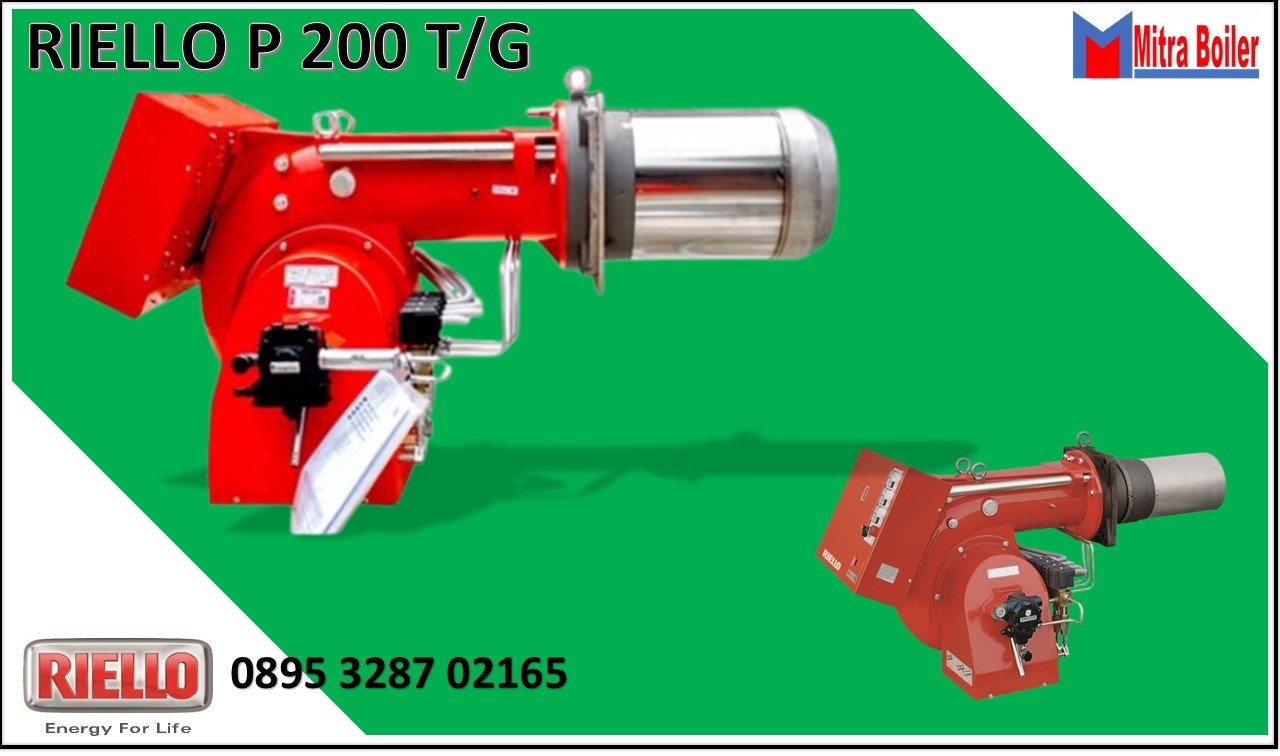

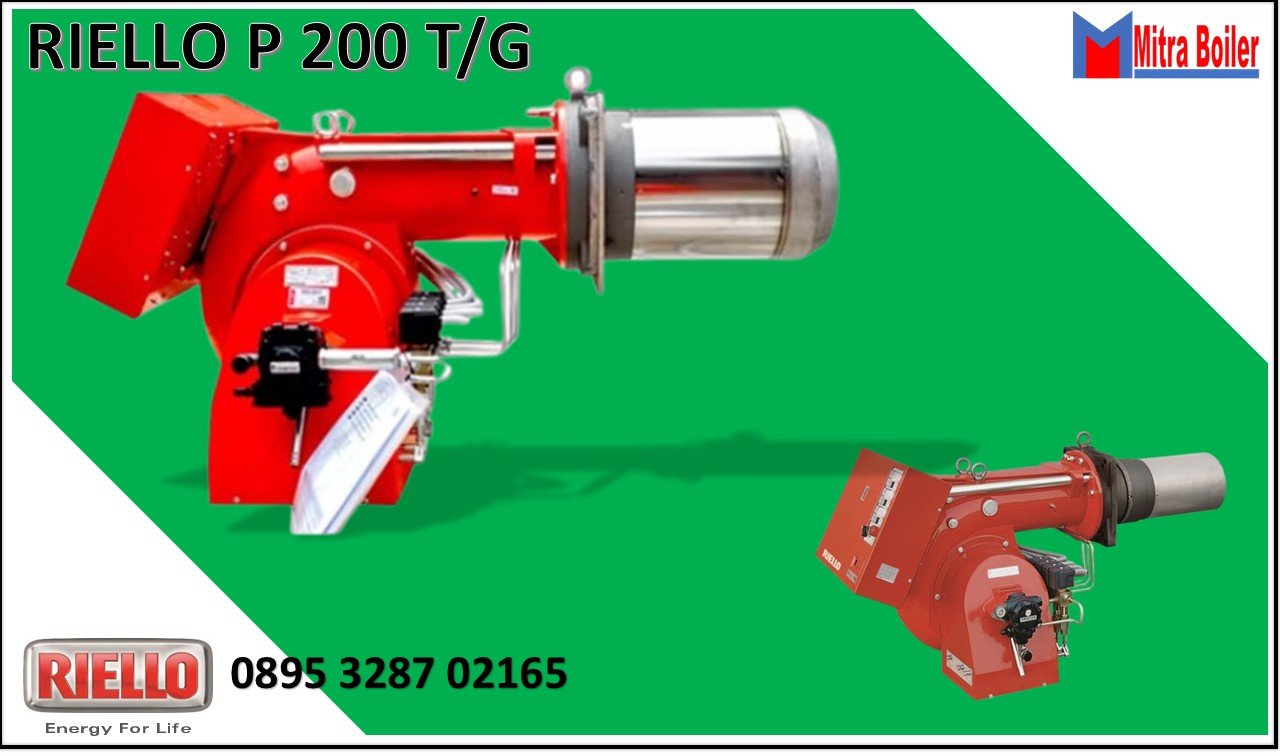

JUAL LIGHT OIL BURNER RIELLO PRESS P200 T/G – THREE STAGE
pembakar ini dapat diaplikasikan di pabrik sipil besar untuk pemanas rumah tangga atau dalam aplikasi industri di mana beban termal bersifat berulang dan dapat diprediksi. Sistem ram hidrolik eksklusif, dengan 3 posisi yang dapat disesuaikan mengatur pembukaan peredam, yang memungkinkan aliran udara dalam kaitannya dengan output yang dibutuhkan.
- P : Series PRESS
- 200 : Size
- T/G : Operation Three Stage
| MODEL | : | P 200 T/G | ||
| Type | : | 477 M1 | ||
| Output (1) Delivery | : | kW | 557 – 2370 | |
| : | kg/h | 47 – 200 | ||
| Operation | : | 1 stage – 2 stage – 3 stage | ||
| Fuel | : | Gas oil and Blends of gas oil and bio fuel (FAME in accordance with EN 14214) up to 10% | ||
| Gas oil | net calorific value | : | kWh/kg | 11.86 |
| density viscosity at 20 °C | : | Mcal/kg | 10.2 (10.200 kcal/kg) | |
| : | kg/dm3 | 0.82 – 0.85 | ||
| : | mm2/s max | 6 (1.5 °E – 6 cSt) | ||
| Kerosene | net calorific value | : | kWh/kg | 11.97 |
| density viscosity at 20 °C | : | Mcal/kg | 10.3 (10.300 kcal/kg) | |
| : | kg/dm3 | 0.77 – 0.83 | ||
| : | mm2/s max | 6 (1.5 °E – 6 cSt) |
ELEKTRIKAL DATA
| MODEL | : | P 200 T/G | |
| Electrical supply | : | ||
| Electric motor* | rpm | : | 2910 |
| W | : | 4 | |
| V | : | 230 – 400 | |
| A | : | 14 – 8.1 | |
| Ignition transformer | : | Prim.: 2 A – Sec.: 2 x 6.5 kV – 35 mA | |
| Absorbed electrical power | kW | : | 5.4 |
| Electrical protection | : | IP 40 |
DIMENSI SERI PRESS TG
| mm | A | B | C | D | E | F |
| P 140 T/G | 765 | 365 | 890 | 253*-363-473 | 222 | 467 |
| P 200 T/G | 795 | 396 | 890 | 281*-391-501 | 250 | 467 |
| P 300 T/G | 858 | 447 | 1000 | 314*-444-574 | 295 | 496 |
| P 450 T/G | 950 | 508 | 1070 | 346*-476-606 | 336 | 525 |
FIRING RATES
Laju pembakaran diperoleh dengan tiga nosel yang beroperasi. Saat pembakar beroperasi hanya dengan satu atau dua nosel, kondisi tekanan ditingkatkan dan tidak ada masalah yang muncul.
Dimensi pengujian pembakaran
ruang/Chamber
Untuk proyeksi kepala pembakaran, ikuti petunjuk produsen boiler dengan saksama. Perlindungan yang tepat dengan bahan tahan api pada ruang pembakaran harus dilakukan, saat boiler dengan kotak asap depan digunakan.
D Diameter boiler (cm)
P Posisi dinding boiler yang dapat digerakkan (m)

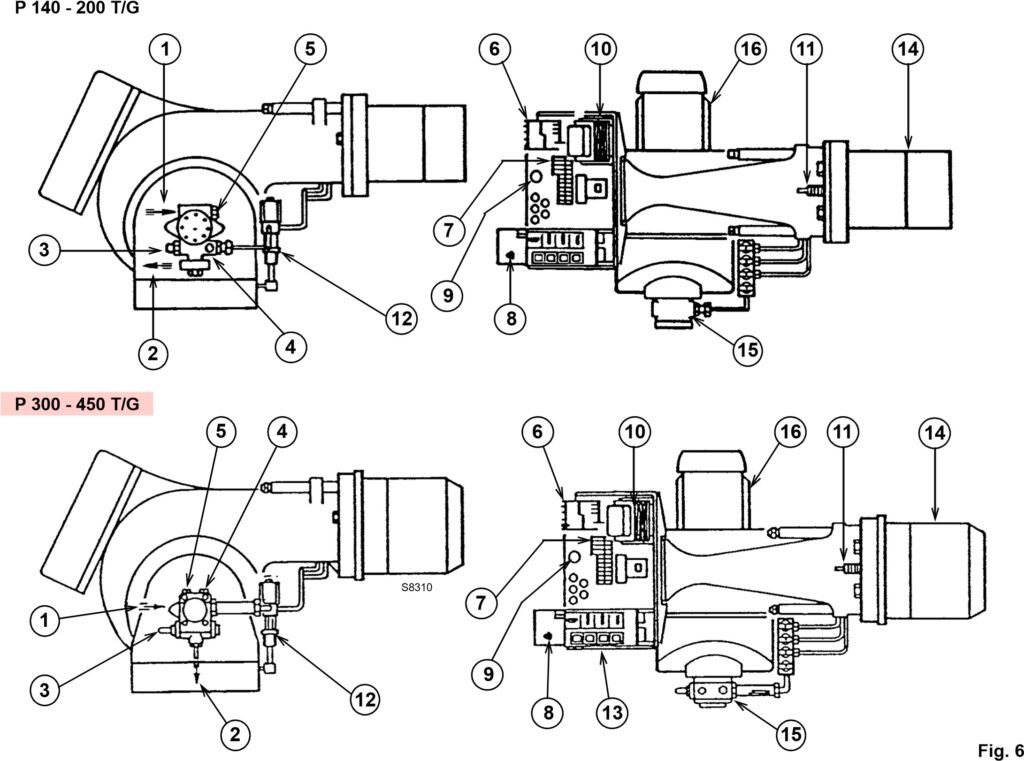

TEKNIKAL DESKRIPSI BURNER PRESS TG
- Saluran hisap
- Saluran balik
- Sekrup penyetelan tekanan pompa
- Sumbat manometer
– (G 1/8 untuk P 140 T/G dan P 200 T/G;
– G 1/4 untuk P 300 T/G dan P 450 T/G) - Sumbat vakuometer
– (G 1/2 untuk P 140 T/G dan P 200 T/G;
– G 1/4 untuk P 300 T/G dan P 450 T/G) - Tombol tekan reset motor
(P 140 T/G, P 200 T/G, P 300 T/G) - Strip terminal
- Tombol tekan reset kotak kontrol dan lampu pengunci
- Fairlead
- Trafo pengapian
- Bushing rugulating untuk kepala pembakaran
- Kelompok katup dengan dongkrak hidrolik
- Papan listrik
- Kepala pembakaran
- Pompa
- Motor

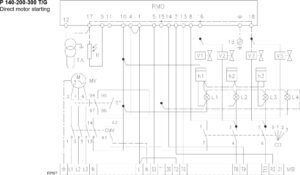

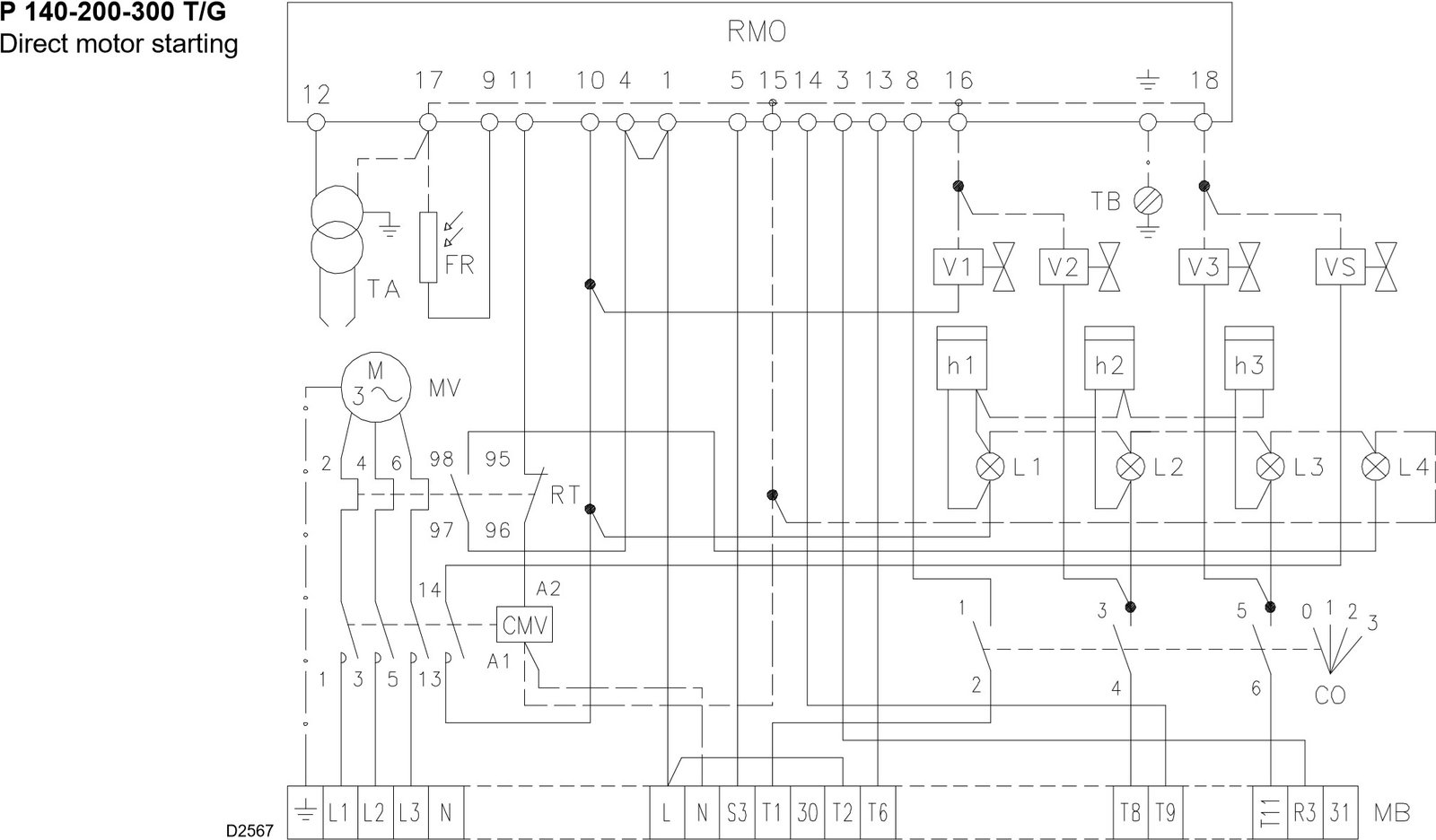

ELEKTRIKAL DATA
