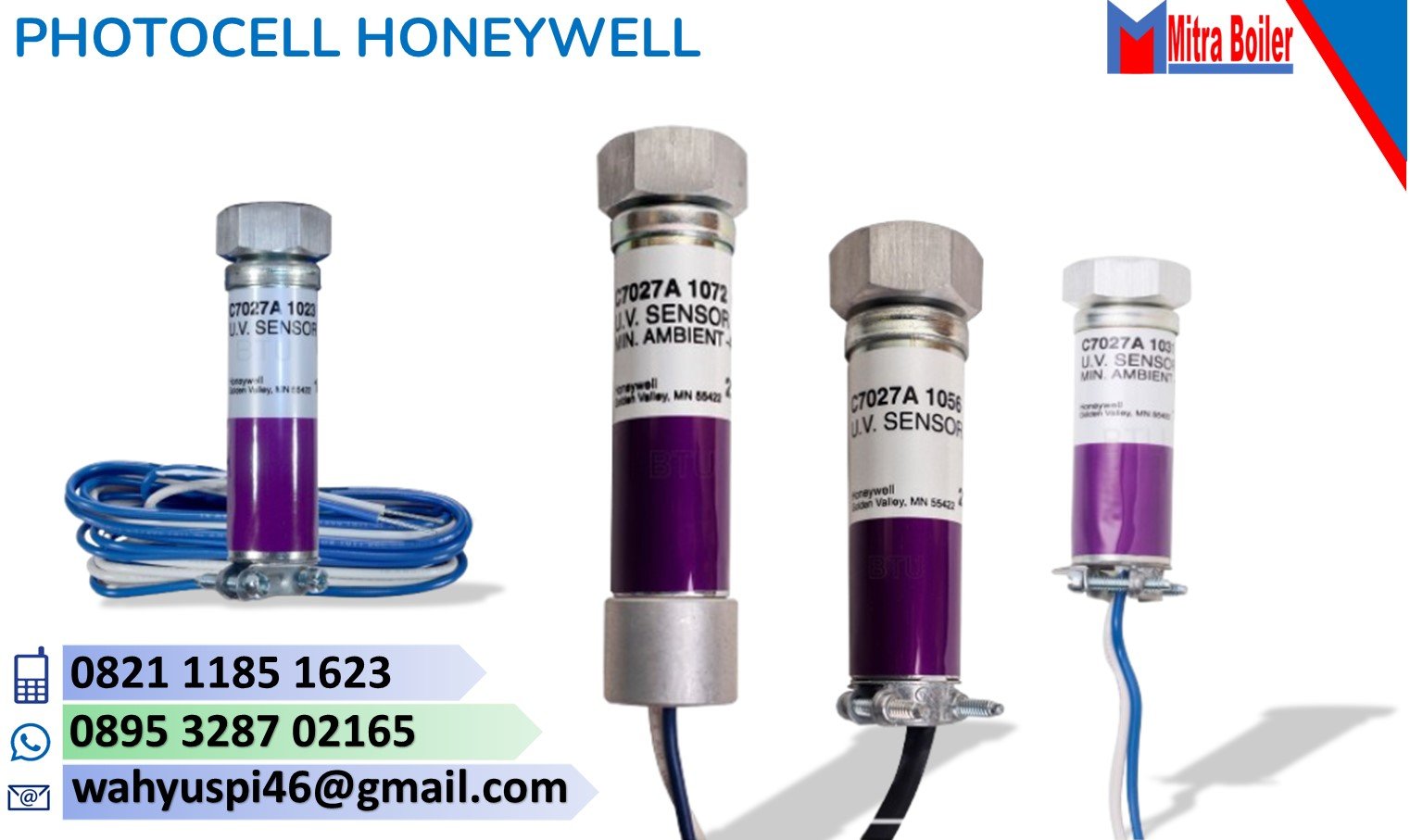

PHOTOCELL HONEYWELL C7027A, C7035A, C7044A, C7927A ( FLAME DETEKTOR )

PHOTOCELL HONEYWELL C7027A, C7035A, C7044A, C7927A Detektor Api Ultraviolet mendeteksi radiasi ultraviolet dipancarkan oleh api pembakaran. Detektor api digunakan dengan kontrol pengaman api Honeywell untuk menghasilkan nyala api pengawasan terhadap pembakar gas, minyak, atau kombinasi gas-minyak.

APLIKASI
Minipeeper® C7027A, C7035A, C7044A dan C7927A Detektor Api Ultraviolet mendeteksi radiasi ultraviolet dipancarkan oleh api pembakaran. Detektor api digunakan dengan kontrol pengaman api Honeywell untuk menghasilkan nyala api pengawasan terhadap pembakar gas, minyak, atau kombinasi gas-minyak.

FITUR
• Detektor Api C7027A, C7035A, dan C7044A digunakan dengan perangkat RA890G atau R7249A, R7290A, R7749B dan R7849A,B Amplifier dan yang sesuai Kontrol Honeywell.

• C7927A hanya digunakan dengan Flame Amplifier R7851B dan kontrol 7800 SERIES.
• C7044A juga dapat digunakan dengan 50 Hz berikut
Kontrol/penguat pembakaran Honeywell:
— R4341/R7323
— R4343/R7323
— R4344/R7323
• C7027A/C7927A memiliki ulir kerah integral (internal 1/2-14 NPSM) untuk pemasangan pada ukuran satu setengah inci pipa penglihatan.
• C7035A memiliki kerah integral berulir (internal 1-11-1/2 NPSM) untuk pemasangan pada pipa penglihatan satu inci.
• Housing C7035A memenuhi Underwriters Laboratories Inc. persyaratan untuk kekencangan hujan dan mematuhi Standar enklosur NEMA, tipe 4 dan 4X.
• C7044A dipasang dengan braket dua sekrup. UV tabung sensor ditutup dalam wadah baja tahan karat.
• C7044A mempunyai kemampuan melihat dari samping atau ujung aplikasi pemantauan api.
• Karena ukurannya yang kompak, C7044A khususnya cocok untuk pemasangan tabung ledakan.
• Dipasang dengan benar, C7027A, C7035A dan C7927 tekanan diberi nilai 5 psi.
• Tabung sensor radiasi ultraviolet C7035A bersifat lapangan tergantikan.
• Dua Detektor Api C7027A, C7035A atau C7044A bisa dihubungkan secara paralel agar sulit melihat nyala api instalasi. (C7927 tidak dapat digunakan secara paralel.)
• C7927A, C7027A1049, C7027A1064, C7027A1072 datang
dengan 1/2-in. sambungan spud untuk kabel listrik.

INSTALASI

Saat Memasang Produk Ini…
1. Bacalah petunjuk ini dengan cermat. Kegagalan untuk mengikuti mereka dapat merusak produk atau menyebabkan bahaya kondisi.
2. Periksa peringkat yang diberikan dalam instruksi dan pada produk untuk memastikan produk tersebut cocok untuk Anda aplikasi.
3. Pemasang harus merupakan petugas pengaman api yang terlatih, berpengalaman teknisi kontrol.
4. Setelah instalasi selesai, periksa produk
operasi seperti yang disediakan dalam petunjuk ini. Putuskan sambungan catu daya sebelum memulai pemasangan mencegah sengatan listrik dan kerusakan peralatan. Semua kabel harus mematuhi peraturan kelistrikan yang berlaku dan peraturan. Gunakan kabel NEC Kelas 1.

PENTING

• Radiasi ultraviolet C7027, C7035, dan C7044 tabung penginderaan memiliki harapan hidup 40.000 jam penggunaan terus menerus dalam detektor api yang ditentukan peringkat suhu dan tegangan sekitar. Ketika sebuah tabung penginderaan radiasi ultraviolet aus, UV sensor akan gagal membedakan nyala api dengan benar kondisi.
• Api C7027A, C7035A, C7044A dan C7927 Detektor hanya boleh digunakan pada pembakar yang berputar hidup/mati atau, jika tidak ada siklus, secara berkala diperiksa untuk pengoperasian yang benar setelah aplikasi instruksi yang diberikan oleh produsen peralatan.
• Standar industri yang direkomendasikan untuk frekuensi pemeriksaan sensor, baik melalui bersepeda (menggunakan metode pemeriksaan start aman) atau pemeliharaan berkala. Jika tidak pasti, pedoman industri menyarankan satu pembakar siklus dalam jangka waktu 24 jam. Konsultasikan dengan produsen peralatan atau pemerintah standar untuk rekomendasi tentang frekuensi pemeriksaan.
• Kontrol yang menggabungkan pemeriksaan start aman dan sensor dan pengendalian yang menggunakan cara pemeriksaan konstan adalah tersedia dari Honeywell. Lihat Honeywell Anda perwakilan untuk informasi spesifik.

KATALOG : C7027A-Flame-Detectors-Manual

Demikan Pengenalan Produk PHOTOCELL HONEYWELL
