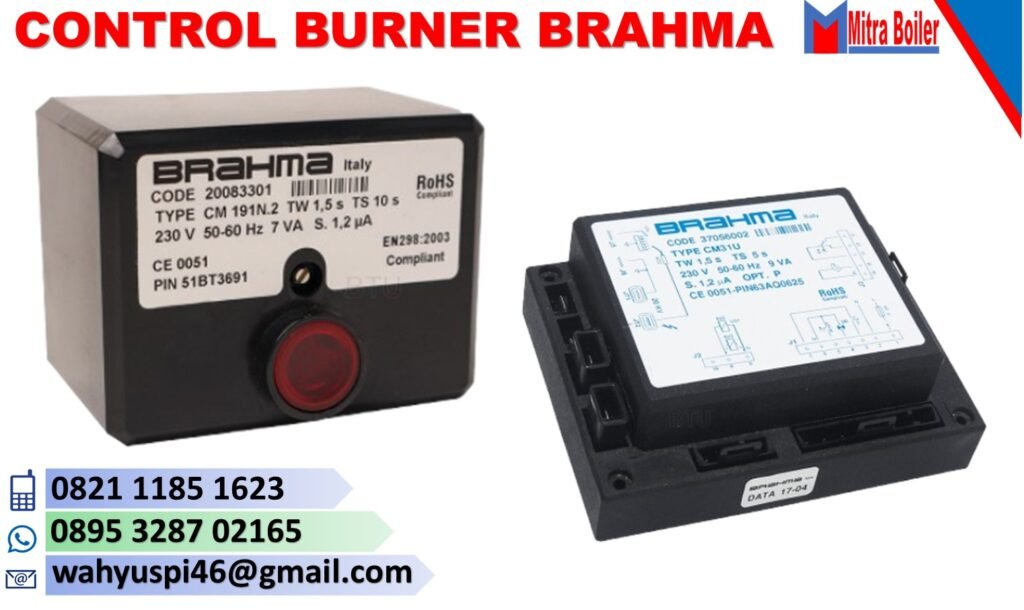

JUAL PRODUK CONTROL BURNER BRAHMA (SPARE PART BURNER) TYPES CM…N SM…N MM…N

SISTEM KONTROL OTOMATIS UNTUK PEMBAKAR GAS DAN PEMBAKARAN GAS PERALATAN DENGAN ATAU TANPA KIPAS (RESET MANUAL)

KETERANGAN
Rangkaian sistem elektronik ini cocok untuk dikendalikan
pembakar gas atmosfer untuk operasi non-permanen dengan
atau tanpa kipas pada rangkaian pembakaran.
Semua unit kontrol dilengkapi dengan penguncian non-volatil, mis.
restart dari kondisi safety shutdown saja bisa
dicapai dengan mengatur ulang sistem secara manual.
Unit kontrol seri ini cocok untuk:
– boiler kombi
– boiler pemanas
– generator udara panas
– pemanas tabung bercahaya
– pemanas air.
Karakteristik teknis dan manufakturnya serta
Modelnya yang beragam membuatnya cocok juga untuk
otomatisasi oven, kompor, kompor dan, yang lebih umum,
untuk peralatan pembakaran gas yang dilengkapi dengan pembakar atmosferik.

FITUR

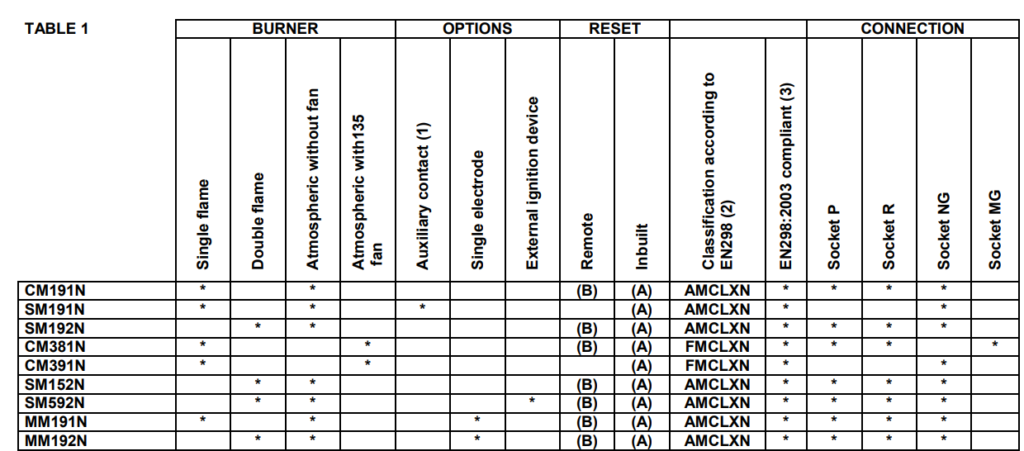

Tabel 1 menunjukkan fitur utama seri ini.
Fitur penting lainnya disebutkan di bawah ini:
– Sertifikat ujian tipe EC (EC Reg. no. 51BT3691) sesuai dengan Peralatan Gas Eropa Petunjuk 90/396 dan amandemen berikutnya 93/68;
− sesuai dengan EN298:2003 (standar Eropa untuk kontrol pembakar gas otomatis dan deteksi api sistem);
− deteksi api memanfaatkan efek penyearah api (ionisasi);
− dua kontak pengaman independen yang dipasang seri pada gas keluaran katup;
− masa pakai listrik pada pembebanan maksimal yang dinyatakan > 250.000 operasi;
− pengaturan ulang manual bawaan; beberapa model dapat disediakan pengaturan ulang jarak jauh;
− menggabungkan efisiensi tinggi dan sepenuhnya solid-state desain perangkat pengapian;
− kontak bantu untuk pengapian berdaya rendah atau katup utama kontrol untuk sistem percontohan intermiten (ini bukan SELV kontak dan oleh karena itu tidak cocok untuk mengontrol sirkuit ketik SELV – Keselamatan Tegangan Ekstra Rendah, mis. 24V –);
− kemungkinan koneksi dan perbaikan yang berbeda.

DATA TEKNIS

Catu daya: 230V∼ 50/60Hz
berdasarkan permintaan: 110/120V∼ 50/60Hz
Kisaran suhu pengoperasian: -20°C +60°C
Kelembapan: maks 95% pada 40°C
Gelar perlindungan:
soket NG IP 40 (setelah instalasi)
soket P/R IP 00
Waktu:
− waktu tunggu/pra-pembersihan (TW): 1,5..40 detik
TW untuk tipe SM152N 3..40 dtk
− waktu aman saat start-up (TS): 3..60 detik
− waktu respons jika terjadi kegagalan nyala api < 1 detik
Waktu yang tertera pada label produk sesuai dengan
nilai yang terjamin. Waktu sebenarnya mungkin berbeda dari yang dinyatakan
yang satu ini, karena waktu tunggu dan pra-pembersihan mungkin lebih lama dan
waktu aman lebih pendek dari nilai nominalnya.
Konsumsi daya saat start-up:
pembakar atmosfer 10VA
pembakar dengan bantuan kipas atmosfer 12VA
Konsumsi daya selama operasi:
pembakar atmosfer 7VA
pembakar berbantuan kipas atmosfer 9VA
Peringkat kontak maksimal: Imax
– Termostat: 4A cosϕ ≥ 0,4
– EV1: 0,5A cosϕ ≥ 0,4
– EV2: 0,5A cosϕ ≥ 0,4
– EVG: 0,5A cosϕ ≥ 0,4
– Kipas angin: 1A cosϕ ≥ 0,4
– Sinyal penguncian: 0,5A cosϕ = 1
– Kontak bantu: 0,5A cosϕ ≥ 0,4
– Perangkat pengapian eksternal: 1,5A cosϕ ≥ 0,2
Panjang kabel maksimal untuk
komponen eksternal: 1 m
Peringkat sekering internal: pukulan lambat 5A
Peringkat sekering eksternal: pukulan cepat 3,15A
Pemantauan api:
Perangkat pendeteksi api memanfaatkan properti rektifikasi
nyala api (ionisasi); perangkat tidak dilengkapi dengan apa pun
impedansi proteksi dan oleh karena itu tidak aman terhadap
risiko sengatan listrik.

– Arus ionisasi minimum: 0,5µA
berdasarkan permintaan: 1,2µA
– Arus ionisasi yang disarankan: 3 5 kali arus minimum
– Panjang kabel maks: 1 m
– Resistensi deteksi isolasi minimum
kabel dan elektroda ke bumi: ≥ 50MΩ
– Kapasitansi nyasar elektroda maksimal: ≤ 1nF
– Arus hubung singkat maks: <200µA AC
– Arus ionisasi maks (230 V 50 Hz): 8µA DC
Pengapian:
– Tegangan pengapian : 8KV dengan beban 30pF
– Tingkat pengulangan percikan: 25Hz
– Panjang kabel maks: 2m
– Celah percikan yang disarankan: 2-4mm
– Konsumsi daya: 2,5VA
– Energi percikan: 15mJ
Berat:
dengan soket P atau R: 220g
dengan soket NG atau MG: 275g
Unit kontrol untuk aplikasi khusus:
Berdasarkan permintaan, dimungkinkan untuk memenuhi persyaratan tertentu
mengenai waktu, laju pengulangan percikan, arus ionisasi minimum
dan siklus operasi.

KONSTRUKSI

Casing plastik melindungi unit kontrol dari apa pun kerusakan akibat benturan, gangguan, debu dan kontak dengan lingkungan eksternal. Teknik konstruksi tertentu, terdiri dari empat PCB dirakit bersama untuk membentuk struktur “kotak”, telah diaktifkan untuk mengurangi dimensi perangkat secara signifikan. Varistor melindungi unit kontrol dari tegangan apa pun transien yang mungkin timbul pada pasokan listrik. Sekering internal melindungi relai internal unit untuk berjaga-jaga korsleting pada output kontrol (katup, kipas dan sinyal penguncian). Karena sekring ini tidak dapat diakses, unit akan dapat mengaksesnya harus dilindungi dengan sekring putus cepat eksternal yang sesuai ke beban terhubung dan tidak pernah melebihi 3,15A.
