JUAL SAFETY VALVE BOILER – VYC
Saefty Valve VYC adalah Katup bekerja sebagai pengatur pelepas tekanan otomatis yang diaktifkan oleh tekanan statis yang ada pada pintu masuk katup dan ditandai dengan kemampuannya untuk membuka secara instan dan sepenuhnya. Desain sesuai dengan “Katup Pengaman Standar Internasional ISO 4126-1”. Sesuai dengan persyaratan arahan peralatan tekanan 2014/68/EU. Verifikasi katup EC disertifikasi oleh: TÜV Rheinland Industrie Service GmbH, Notified Body for ID Peralatan Tekanan-No. 0035. Jenis (Modul B) Laporan pemeriksaan EC nº 33530455 disertifikasi oleh: TÜV Rheinland Ibérica ICT, S.A. Sesuai dengan arahan ATEX 2014/34/EU “Peralatan dan sistem pelindung untuk digunakan di atmosfer yang berpotensi meledak”. Otorisasi lainnya: ISCIR, ITI, NASTHOL, EAC,…dll.
- Katup pelepas tekanan Mod. 495 EN bekerja sebagai pengatur pelepas tekanan otomatis yang diaktifkan oleh tekanan statis yang ada di pintu masuk katup dan ditandai dengan kemampuannya untuk terbuka seketika dan total.

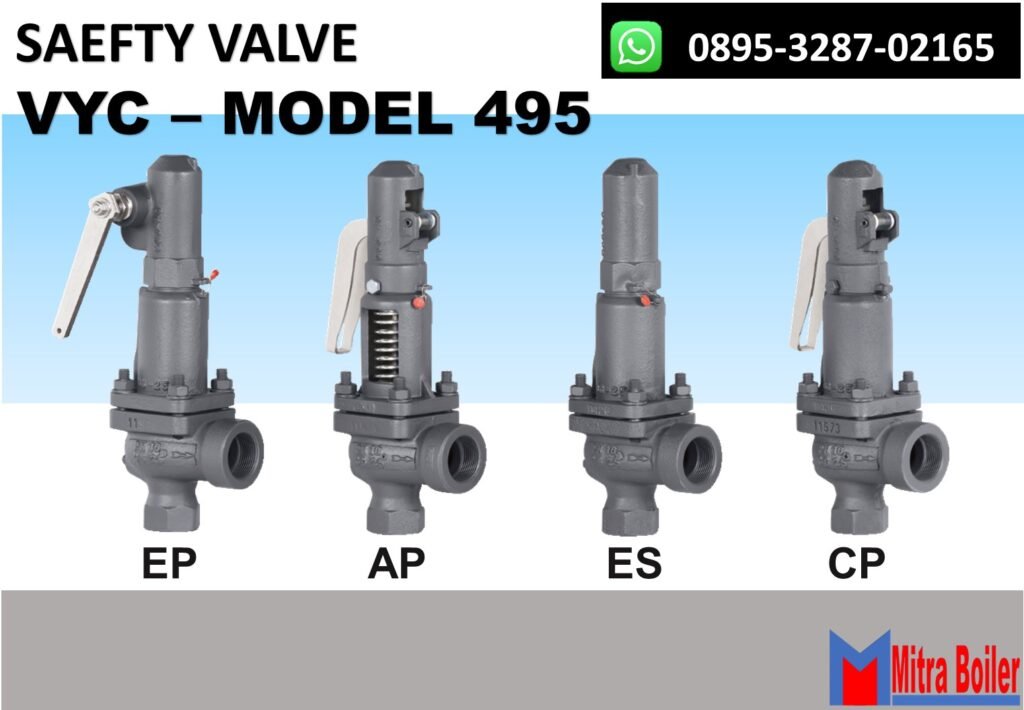

Model 495
- Standar: DIN – PN16/PN40
- Koneksi: Disekrup
- Suhu maks.: 300oC
- Tekanan Maksimum: 16 bar
- Ukuran: 20A – 25A
- Aplikasi: Uap/Gas
SPESIFIKASI SAFETY VALVE VYC MODEL 495
- — Aliran sudut 90°.
- — Diaktifkan dengan pegas helicoid aksi langsung.
- — Kesederhanaan konstruksi memastikan pemeliharaan minimum.
- — Bahan dipilih dengan cermat karena ketahanannya terhadap korosi. Kecuali ring dan kopling, katup bebas dari bahan non-besi .bahan.
- — Bodi internal dirancang untuk menawarkan profil aliran yang menguntungkan.
- — Permukaan penyegelan dirawat dan diseimbangkan, menjadikannya sangat rapat, bahkan melebihi EN 12266-1.
- — Kapasitas pelepasan yang besar. Untuk cairan biasanya digunakan bukaan yang mirip dengan katup pengaman proporsional.
- — Dilengkapi dengan sekrup pembuangan untuk menghilangkan kondensasi.
- — Steker pemusatan otomatis.
- — Poros berulir dengan pengatur posisi tuas yang memfasilitasi tindakan manual langsung.
- — Lift, tidak bergantung pada segel, dirancang untuk memudahkan pembukaan mendadak saat uap mengembang dan, dengan cairan apa pun, menjamin keutuhan .presisi pembukaan dan penutupan.
- — Semua katup disediakan dalam keadaan tersegel pada tekanan yang disetel yang diminta, menyimulasikan kondisi operasional, dan diuji secara ketat.
- — Semua komponen diberi nomor, didaftarkan dan diperiksa. Jika diminta terlebih dahulu, sertifikat material, pengecoran, pengujian dan efisiensi akan diberikan .terlampir dengan katup, dan instruksi manual, sesuai dengan P.E.D. 2014/68/UE.

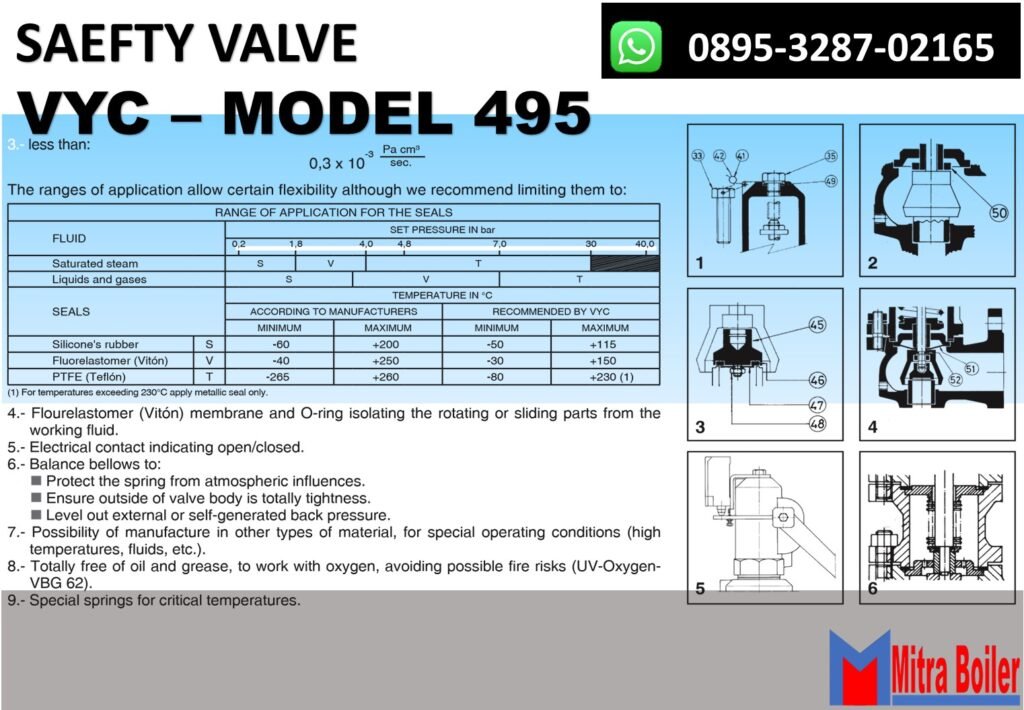

| N°. PIECE | PIECE | MATERIAL | ||||||||||||||||||||
| CAST IRON | NODULAR IRON | CAST STEEL | STAINLESS STEEL | |||||||||||||||||||
| 1 | Body | Cast iron (EN-5.1301) | Nodular iron (EN-5.3106) | Cast steel (EN-1.0619+N) | Stainless steel (EN-1.4408) | |||||||||||||||||
| 2 | Closed bell | Cast iron (EN-5.1301) | Nodular iron (EN-5.3106) | Nodular iron (EN-5.3106) | Stainless steel (EN-1.4408) | |||||||||||||||||
| 3 | Open bell | Cast iron (EN-5.1301) | Nodular iron (EN-5.3106) | Cast steel (EN-1.0619+N) | Stainless steel (EN-1.4408) | |||||||||||||||||
| 4, 5, 6 | Hood | Nodular iron (EN-5.3106) | Nodular iron (EN-5.3106) | Nodular iron (EN-5.3106) | Stainless steel (EN-1.4408) | |||||||||||||||||
| 7 | Elevator | Nodular iron (EN-5.3106) (1) | Nodular iron (EN-5.3106) (1) | Nodular iron (EN-5.3106) (1) | Stainless steel (EN-1.4408) (4) | |||||||||||||||||
| 8 | Cam | Carbon steel (EN-1.0037 St-37.2) (3) | Carbon steel (EN-1.0037 St-37.2) (3) | Carbon steel (EN-1.0037 St-37.2) (3) | Stainless steel (EN-1.4301) | |||||||||||||||||
| 9, 10 | Lever | Carbon steel (EN-1.0037 St-37.2) | Carbon steel (EN-1.0037 St-37.2) | Carbon steel (EN-1.0037 St-37.2) | Carbon steel (EN-1.0037 St-37.2) | |||||||||||||||||
| 11 | Seating | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4542) | |||||||||||||||||
| 12 | Plug | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4542) | |||||||||||||||||
| 13 | Lead | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4401) | |||||||||||||||||
| 14 | Spring press | Carbon steel (EN-1.1191) | Carbon steel (EN-1.1191) | Carbon steel (EN-1.1191) | Stainless steel (EN-1.4305) | |||||||||||||||||
| 15 | Separator | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4401) | |||||||||||||||||
| 16 | Rod | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4401) | |||||||||||||||||
| 17 | Lever shaft | Carbon steel (EN-1.1191) | Carbon steel (EN-1.1191) | Carbon steel (EN-1.1191) | Stainless steel (EN-1.4305) | |||||||||||||||||
| 18 | Gudgeon | Carbon steel (EN-1.1231) | Carbon steel (EN-1.1231) | Carbon steel (EN-1.1231) | Stainless steel (EN-1.4310) | |||||||||||||||||
| 19 | Ring | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4401) | |||||||||||||||||
| 20, 21 | Safety ring | Stainless steel (EN-1.4310) | Stainless steel (EN-1.4310) | Stainless steel (EN-1.4310) | Stainless steel (EN-1.4310) | |||||||||||||||||
| 22 | Spring | Spring steel (EN-10270-1-SH) (2) | Spring steel (EN-10270-1-SH) (2) | Spring steel (EN-10270-1-SH) (2) | Stainless steel (EN-1.4310) | |||||||||||||||||
| 23 | Gland | Carbon steel (EN-1.1191 Ck-45) | Carbon steel (EN-1.1191) | Carbon steel (EN-1.1191) | Stainless steel (EN-1.4305) | |||||||||||||||||
| 24 | Hollow screw | Stainless steel (EN-1.4305) | Stainless steel (EN-1.4305) | Stainless steel (EN-1.4305) | Stainless steel (EN-1.4305) | |||||||||||||||||
| 25 | Hollow screw nut | Stainless steel (EN-1.4305) | Stainless steel (EN-1.4305) | Stainless steel (EN-1.4305) | Stainless steel (EN-1.4305) | |||||||||||||||||
| 26 | Buffer nut | Stainless steel (EN-1.4305) | Stainless steel (EN-1.4305) | Stainless steel (EN-1.4305) | Stainless steel (EN-1.4305) | |||||||||||||||||
| 27 | Rod check nut | Carbon steel (EN-1.1141) | Carbon steel (EN-1.1141) | Carbon steel (EN-1.1141) | Stainless steel (EN-1.4401) | |||||||||||||||||
| 28, 29, 48 | Nut | Carbon steel (EN-1.1141) | Carbon steel (EN-1.1141) | Carbon steel (EN-1.1141) | Stainless steel (EN-1.4401) | |||||||||||||||||
| 30, 31 | Washer | Carbon steel (EN-1.1141) | Carbon steel (EN-1.1141) | Carbon steel (EN-1.1141) | Stainless steel (EN-1.4401) | |||||||||||||||||
| 32 | Stud | Carbon steel (EN-1.1181) | Carbon steel (EN-1.1181) | Carbon steel (EN-1.1181) | Stainless steel (EN-1.4401) | |||||||||||||||||
| 33, 34, 35 | Screw | Carbon steel (EN-1.1191) | Carbon steel (EN-1.1191) | Carbon steel (EN-1.1191) | Stainless steel (EN-1.4401) | |||||||||||||||||
| 36 | Cap | Carbon steel (EN-1.1181) | Carbon steel (EN-1.1181) | Carbon steel (EN-1.1181) | Stainless steel (EN-1.4401) | |||||||||||||||||
| 38 | Coupling | Graphite | Graphite | Graphite | PTFE (Teflón) | |||||||||||||||||
| 39 | Coupling | PTFE (Teflón) | PTFE (Teflón) | PTFE (Teflón) | PTFE (Teflón) | |||||||||||||||||
| 40 | Seal | Graphite | Graphite | Graphite | PTFE (Teflón) | |||||||||||||||||
| 41 | Seal | Plastic | Plastic | Plastic | Plastic | |||||||||||||||||
| 42 | Sealing wire | Sealing wire | Sealing wire | Sealing wire | Sealing wire | |||||||||||||||||
| 43 | Characteristic plate | Stainless steel (EN-1.4301) | Stainless steel (EN-1.4301) | Stainless steel (EN-1.4301) | Stainless steel (EN-1.4301) | |||||||||||||||||
| Plug | Stainless steel (EN-1.4401) | Stainless steel (EN-1.4401) | Stainless steel (EN-1.4401) | Stainless steel (EN-1.4401) | ||||||||||||||||||
| 45 | Sealing disk | PTFE (Teflón) | PTFE (Teflón) | PTFE (Teflón) | PTFE (Teflón) | |||||||||||||||||
| 46 | Silicone’s rubber | Silicone’s rubber | Silicone’s rubber | Silicone’s rubber | ||||||||||||||||||
| Fluorelastomer (Vitón) | Fluorelastomer (Vitón) | Fluorelastomer (Vitón) | Fluorelastomer (Vitón) | |||||||||||||||||||
| Washer | Stainless steel (EN-1.4401) | Stainless steel (EN-1.4401) | Stainless steel (EN-1.4401) | Stainless steel (EN-1.4401) | ||||||||||||||||||
| 47 | Coupling | Copper | Copper | Copper | PTFE (Teflón) | |||||||||||||||||
| 49 | Limiter | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4028) | Stainless steel (EN-1.4401) | |||||||||||||||||
| 50 | Membrane | Fluorelastomer (Vitón) | Fluorelastomer (Vitón) | Fluorelastomer (Vitón) | Fluorelastomer (Vitón) | |||||||||||||||||
| 51 | O-ring | Fluorelastomer (Vitón) | Fluorelastomer (Vitón) | Fluorelastomer (Vitón) | Fluorelastomer (Vitón) | |||||||||||||||||
| R1 x R2 | 3/4″ x 1 1/4″ to 1″ x 1 1/2″ | |||||||||||||||||||||
| PN | 16 | 40 | 40 | 40 | ||||||||||||||||||
| OPERATING CONDITIONS | PRESSURE IN bar | 16 | 13 | 13 | 13 | 40 | 35 | 32 | 28 | 24 | 40 | 35 | 32 | 28 | 24 | 21 | 20 | 40 | 34 | 32 | 29 | |
| MAX. TEMP. IN °C | 120 | 200 | 250 | 300 | 120 | 200 | 250 | 300 | 350 | 120 | 200 | 250 | 300 | 350 | 400 | 450 | 120 | 200 | 250 | 300 | ||
| MIN. TEMP. IN °C | -10 | -10 | -10 | -60 | ||||||||||||||||||
