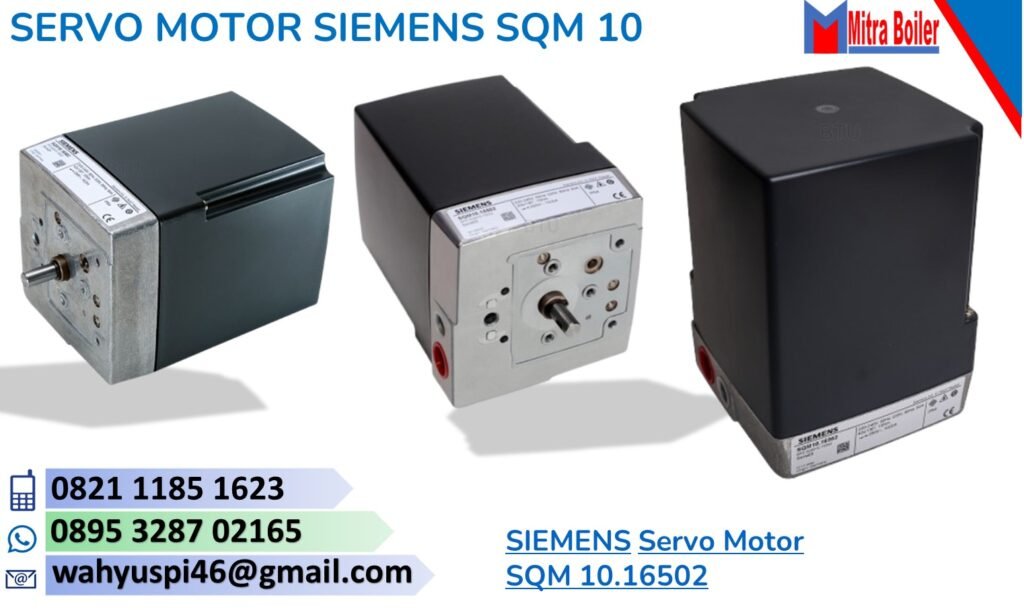

JUAL SERVO MOTOR SIEMENS ( SQM10, SQM20 )
Aktuator dirancang khusus untuk mengaktifkan katup bahan bakar gas dan peredam agar kecil hingga sedang atau burner. Begitu juga raih rasio pencampuran terbaik dari bahan bakar dan udara pembakaran. – Koneksi dengan kontroler P-PI atau PID, misalnya RWF40… – langsung Koneksi jenis-jenis kontroler pembakaran yang berbeda, seperti misalnya, LOA., LMO…, LMG… Atau LFL… – Koneksi dengan 2 atau 1 kabel kontroler atau kontroler posisi 3 Aktuator elektrik untuk flapper dan kontrol gas atau katup oli dari burner kecil hingga sedang. SQN7… terutama cocok untuk penggabungan Aktuator ini bersama dengan pabrikan OEM produknya
Kami PT Indira Mitra Boiler menyediakan berbagai type dengan SQM10 dan SQM20 sebagai berikut:
- SQM10.15502
- SQM10.15561
- SQM10.15562
- SQM10.16102
- SQM10.16502
- SQM10.16532 5)
- SQM10.16561
- SQM10.16562
- SQM10.17502
- SQM11.16502
- SQM20.16502
- SQM21.18501
- SQM20.18502
- SQM21.16502
- SQM21.18502
Mechanical design
- Perumahan
- – Penutup aktuator terbuat dari plastik tahan benturan dan tahan panas. Warna sampul: Abu-abu tua
- – Rumah rangkaian roda gigi terbuat dari aluminium die-cast dan memiliki 4 lubang berulir untuk kelenjar kabel Pg11
- Actuator – Motor sinkron yang dapat dibalik dan tahan pengunci
- Penyesuaian dari titik peralihan
- – Dengan kamera yang dapat disesuaikan
- – Pengaturan skala di samping kamera memberikan posisi sudut titik peralihan
- – Cams dapat disetel secara manual, baik dengan kunci pas pengait atau alat yang disertakan
- Indikator posisi
- – Secara internal: Skala di awal tumpukan bubungan di sisi rangkaian roda gigi
- – Hanya SQM21…: Dilengkapi dengan indikator posisi yang terlihat dari luar (lihat juga «Dimensi»)
- Sambungan listrik – Terminal sekrup
- Kereta gigi – Roda gigi reduksi memiliki bantalan perunggu sinter yang dapat melumasi sendiri dan tidak memerlukan perawatan
- Batang penggerak – Siap dipasang di bagian depan gear train
- Pemasangan dan pemasangan
- – Bagian depan rangkaian roda gigi digunakan sebagai permukaan pemasangan
- – Pemasangan melalui 3 lubang berulir dengan ulir dalam M5
Type summary
| Running time 50 Hz ¹) for angular rotation | ³) | Direction of rotation when facing the drive shaft and with control voltage applied to terminal 1 | Number of auxiliary switches | Nominal torque ²) | Starting torque | Holding torque | AC 220…240 V | AC 110 V | |
| 4) | 4) | ||||||||
| 90° | 130° | Type reference | Type reference | ||||||
| Standard version, diameter of drive shaft 10 mm | |||||||||
| 14 s | 20 s | 1 | Counterclockwise | 5 | 10 Nm | 10 Nm | 4 Nm | SQM10.15502 | — |
| 14 s | 20 s | 2 | Counterclockwise | 5 | 10 Nm | 10 Nm | 4 Nm | SQM10.15562 | SQM10.15561 |
| 29 s | 42 s | 1 | Counterclockwise | 1 | 10 Nm | 15 Nm | 7 Nm | SQM10.16102 | — |
| 29 s | 42 s | 1 | Counterclockwise | 5 | 10 Nm | 15 Nm | 7 Nm | SQM10.16502 | — |
| 29 s | 42 s | 1 | Counterclockwise | 5 | 10 Nm | 15 Nm | 7 Nm | SQM10.16532 5) | — |
| 29 s | 42 s | 2 | Counterclockwise | 5 | 10 Nm | 15 Nm | 7 Nm | SQM10.16562 | SQM10.16561 |
| 70 s | 100 s | 1 | Counterclockwise | 5 | 10 Nm | 15 Nm | 15 Nm | SQM10.17502 | — |
| 29 s | 42 s | 1 | Clockwise | 5 | 10 Nm | 15 Nm | 7 Nm | SQM11.16502 | — |
| Heavy duty version | |||||||||
| Diameter of drive shaft 12 mm | |||||||||
| Gear train shafts made of hardened steel, gearwheels nitrated | |||||||||
| Type SQM21… with external position indication (refer to «Dimensions») | |||||||||
| 29 s | 42 s | 1 | Counterclockwise | 5 | 20 Nm | 20 Nm | 12 Nm | SQM20.16502 | — |
| 45 s | 66 s | 1 | Counterclockwise | 5 | 20 Nm | 20 Nm | 12 Nm | SQM20.18502 | — |
| 29 s | 42 s | 1 | Clockwise | 5 | 20 Nm | 20 Nm | 12 Nm | SQM21.16502 | — |
| 45 s | 66 s | 1 | Clockwise | 5 | 20 Nm | 20 Nm | 12 Nm | SQM21.18502 | SQM21.18501 |
¹) Pada frekuensi 60 Hz, waktu berjalan sekitar 17 % lebih pendek ²) Berdasarkan 150.000 perubahan posisi ³) Pengkabelan menurut diagram no.
- Tipe tambahan berdasarkan permintaan
- Dengan ulir untuk memasang ASK33.9
Technical data
| General actuator data | Operation voltage | AC 220…240V, 50 Hz –15 % / +10 % AC 220 V, 60 Hz –15 % / +10 % | ||
| On request: | ||||
| AC 110 V, 50 / 60 Hz ±6 % | ||||
| Switching capacity of end | 10 (3) A, AC 24…250 V and auxiliary switches | |||
| Positioning angle | up to 160° (scale range) | |||
| Mounting position | optional | |||
| Safety class | I | |||
| Degree of protection | IP 54, DIN 40050 (at provided design of cable entry or fastening element for not used holes) | |||
| Cable entry M16 and M20 | for | |||
| 2 x M16 x 1.5 and | ||||
| 2 x M20 x 1.5 | ||||
| Weight | approx. 1.7 kg | |||
| | ||||
| Actuator motor | synchronous motor | |||
| Power consumption | 9 VA | |||
| Environmental conditions | Storage | DIN EN 60 721-3-1 class 1K3 class 1M2 -20…+70 °C < 95 % r.F. | ||
| Climatic conditions | ||||
| Mechanical conditions | ||||
| Temperature range | ||||
| Humidity | ||||
| Transport | DIN EN 60 721-3-2 | |||
| Climatic conditions | class 2K2 | |||
| Mechanical conditions | class 2M2 | |||
| Temperature range | -50…+60 °C | |||
| Humidity | < 95 % r.h. | |||
| Operation | DIN EN 60 721-3-3 | |||
| Climatic conditions | class 3K5 | |||
| Mechanical conditions | class 3M2 | |||
| Temperature range (switch on ratio < 0.5) -20…+60 °C | ||||
| Humidity | < 95 % r.h. | |||
KATALOG : SQM 10, SQM 20
Demikan Pengenalan Produk SERVO MOTOR SIEMENS ( SQM10, SQM20 )
