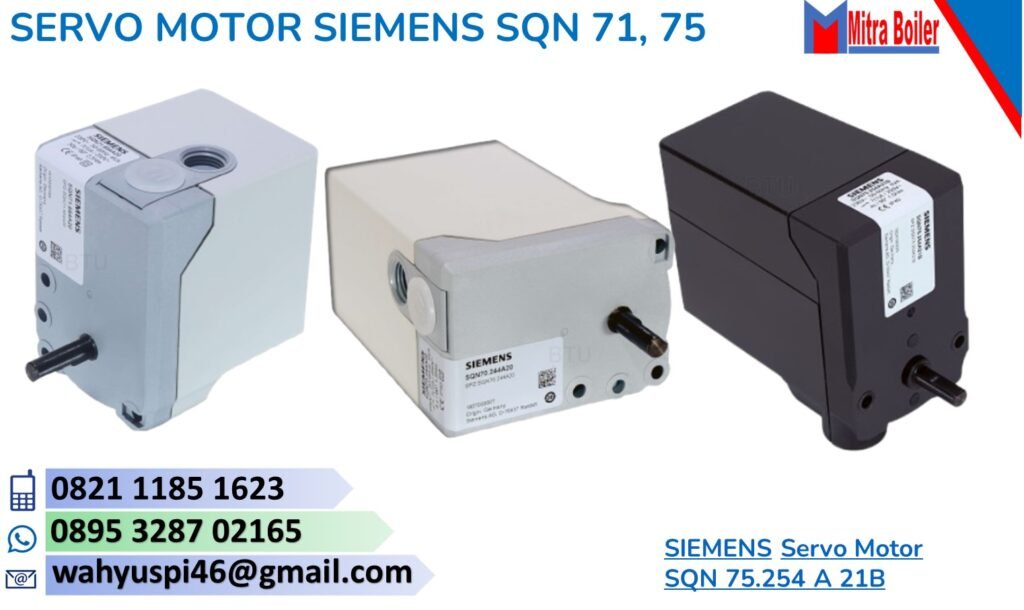

JUAL SERVO MOTOR SIEMENS SQN70/SQN71/SQN75

Aktuator rangkaian SQN7… dirancang untuk menggerakkan peredam gas dan udara minyak atau pembakar gas berkapasitas kecil hingga sedang dan memberikan kontrol yang bergantung pada beban jumlah gas, minyak atau udara pembakaran

• sehubungan dengan kendali satu atau dua kabel atau pengendali tiga posisi, atau
• langsung melalui kontrol burner

Aktuator SQN7… untuk peredam udara dan katup kontrol pembakar minyak dan gas.

Aktuator elektrik reversibel dengan torsi hingga 2,5 Nm

• Waktu berjalan:
  • – SQN70… / SQN71… 4 … 30 detik
  • – SQN74… / SQN75… 4 … 60 detik
• Versi: – Rotasi searah jarum jam atau berlawanan arah jarum jam
  • – Dengan unit elektronik terintegrasi
  • – Pilihan poros penggerak
• Dengan dua saklar batas dan dua saklar bantu; dua di antaranya (SQN70… / SQN71…) dan satu (SQN74… / SQN75…) dengan penyesuaian halus
• Geartrain dapat dilepas
• Potensiometer tunggal atau ganda untuk pemasangan di lokasi
• SQN70… / SQN71… – Penggantian langsung aktuator peredam SQN30… / SQN31…
• SQN74… / SQN75… – Poros penggerak, lubang pemasangan, dan entri kabel telah disesuaikan ke jenis aktuator yang sama yang disediakan oleh Conectron dan Berger SQN7… dan lembar data ini dimaksudkan untuk digunakan oleh OEM yang mengintegrasikan aktuator dalam produk mereka.

FUNSI ACTUATOR

Motor sinkron menggerakkan poros penggerak dan poros bubungan melalui rangkaian roda gigi. Poros bubungan menggerakkan sakelar batas dan sakelar bantu. Menggunakan kamera terkait, itu posisi peralihan setiap batas dan sakelar bantu dapat disesuaikan dalam pekerjaan jangkauan. Beberapa versi aktuator dilengkapi dengan unit elektronik yang berfungsi sebagai alat bantu fungsi sehubungan dengan sakelar batas dan bantu atau dengan perangkat eksternal, seperti pengontrol (lihat «Diagram koneksi»).
Fungsi dan data teknis kedua lini aktuator SQN70… / SQN71… dan SQN74… / SQN75… hampir identik.

MEKANIKAL DESAIN

• Rumah Aktuator : Terbuat dari plastik tahan benturan dan tahan panas.
• Warna:
  • SQN70… / SQN71…: perumahan abu-abu gelap menutupi abu-abu muda
  • SQN74… / SQN75…: benar-benar hitam
• Menggerakan motor : Motor sinkron yang dapat dibalik dan tahan pengunci.
• Kopel :
  • Poros penggerak dapat dilepaskan secara manual dari roda gigi dan motor.
  • Keterlibatan kembali terjadi secara otomatis.
• Penyesuaian peralihan poin : Melalui kamera yang dapat disesuaikan. Skala di samping kamera menunjukkan sudutnya titik peralihan. Penetapan kamera pada sakelar batas dan sakelar bantu diberi kode warna (lihat «Data teknis»).
  Dua saklar (SQN70… / SQN71…) dan satu saklar (SQN74… / SQN75…) dengan baik pengaturan. Dapat disesuaikan dengan obeng standar. Bubungan lainnya dapat disetel dengan kunci pas yang disertakan atau sejenisnya.
• Indikasi posisi Secara internal: skala di awal poros bubungan di samping.
• Koneksi : Terminal sekrup.
• Kereta gigi : Bebas perawatan.
• Batang penggerak : Terbuat dari baja finishing hitam, siap dipasang di bagian depan geartrain. Versi berbeda tersedia.
• Pemasangan dan perbaikan : Bagian depan geartrain digunakan sebagai permukaan pemasangan. Aktuator diamankan dari di dalam melalui lubang tembus.
• Papan sirkuit tercetak : Terbuat dari resin epoksi yang diperkuat serat kaca dengan lubang tembus logam.

KATALOG : siemens-burner-servo-motors-sqn-70-224a20

Demikan Pengenalan Produk SERVO MOTOR SIEMENS ( SQM10, SQM20 )
