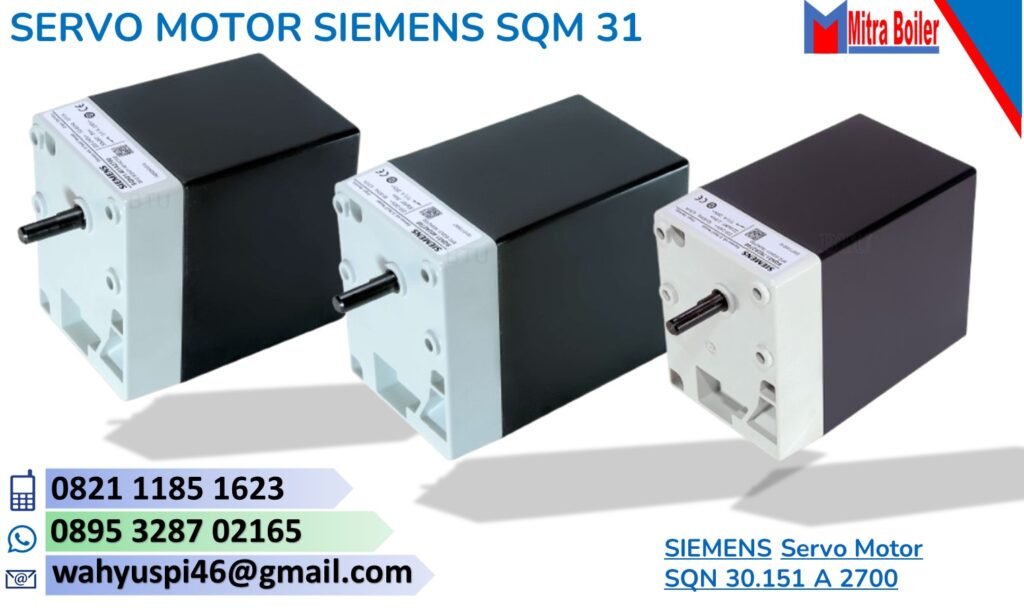

JUAL SERVO SIEMENS SQN30, SQN31
Aktuator SQN3… / SQN4… dirancang untuk menggerakkan peredam gas dan udara pada pembakar minyak atau gas berkapasitas kecil hingga menengah atau untuk kontrol volume bahan bakar dan udara pembakaran yang bergantung pada beban:
- – Sehubungan dengan pengontrol P-PI atau PID, seperti RWF…
- – Langsung melalui berbagai jenis kontrol burner, seperti LOA…, LMO…, LMG… atau LFL…
- – Sehubungan dengan kontrol 1 atau 2 kabel atau pengontrol 3 posisi
- Semua jenis aktuator – Rumah plastik tahan benturan dan tahan panas
- Terminal sekrup untuk sambungan listrik
- Rangkaian roda gigi bebas perawatan, yang dapat dilepas
- Indikasi posisi internal dan eksternal
- Sakelar ujung dan tambahan yang mudah disesuaikan untuk mengatur titik peralihan
TEKNIKAL DATA
| Technical data | ||
| General actuator data Actuator | Mains voltage | AC 220…240 V –15 % +10 % |
| AC 100…110 V –15 % +10 % | ||
| Mains frequency | 50…60 Hz ±6 % | |
| Primary fuse (external) | 6.3 AT (customer responsible for | |
| installation) | ||
| Type of motor | synchronous motor | |
| Power consumption | 6.5 VA | |
| Angular position | max. 160° | |
| Mounting position | optional | |
| Degree of protection | IP 40 to DIN 40050, provided adequate | |
| cable entries and fixing screws are used | ||
| Safety class | I to VDE 0631 | |
| Cable entry | threaded cable gland holder for | |
| 1 x Pg9 and 1 x Pg11, no locknut required | ||
| cable strain relief to be provided by the user (also refer to «Degree of protection»), Pg glands for all types are included in the delivery | ||
| Cable connections | screw terminals for wires having a crosssectional area of 0.5 to 2.5 mm² | |
| Ferrules | matching the dia. of the stranded wire | |
| Direction of rotation | refer to «Type summary» Torques and holding torques | refer to «Type summary» |
| Running times | refer to «Type summary» | |
| Life cycle | Cycles (CLOSED ð OPEN ð CLOSED) at specified torque: typical 250,000 | |
| Weight (on average) | approx. 800 g | |
FUNGSI ACTUATOR
Fungsi Motor sinkron menggerakkan poros penggerak dan poros bubungan melalui rangkaian roda gigi. Camshaft yang terpasang menggerakkan sakelar ujung dan bantu. Posisi peralihan setiap ujung dan sakelar bantu dapat disetel dalam jangkauan kerjanya melalui bubungan terkait. Beberapa versi aktuator dilengkapi dengan modul elektronik untuk fungsi tambahan yang berhubungan dengan sakelar akhir dan tambahan atau dengan perangkat eksternal, seperti pengontrol (lihat «Diagram koneksi»). Fungsi dan data teknis dari kedua lini aktuator SQN3… dan SQN4… hampir identik.
KATALOG : SQN3_SQN4
Demikan Pengenalan Produk SERVO MOTOR SIEMENS ( SQN30, SQN31 )
