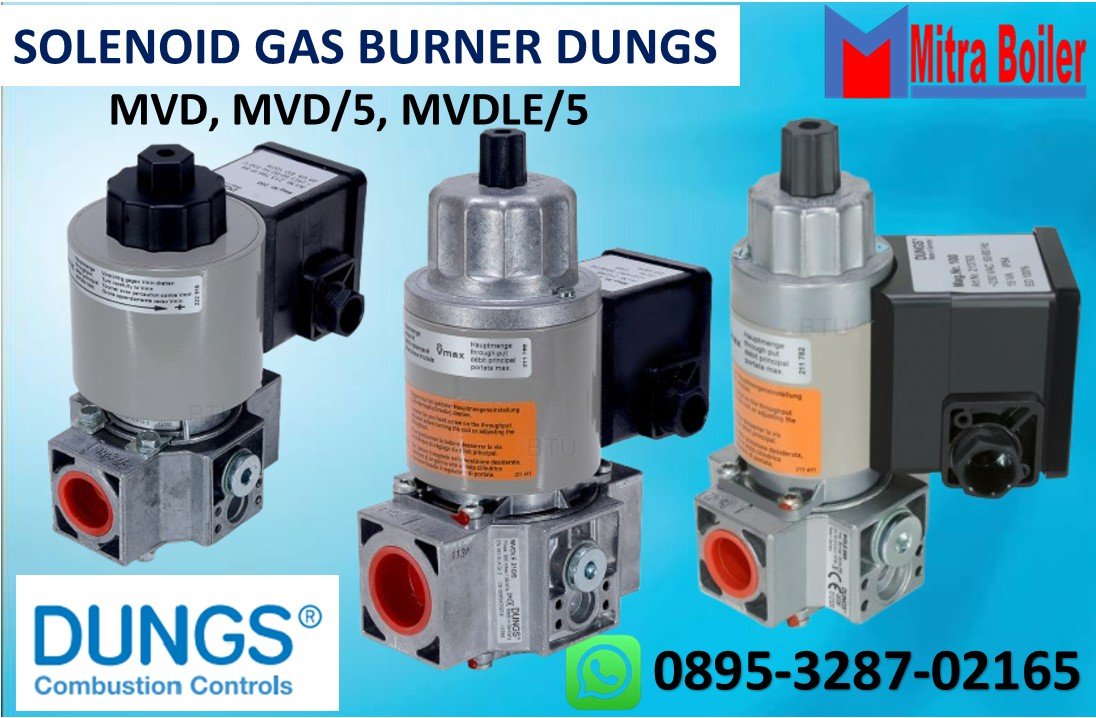

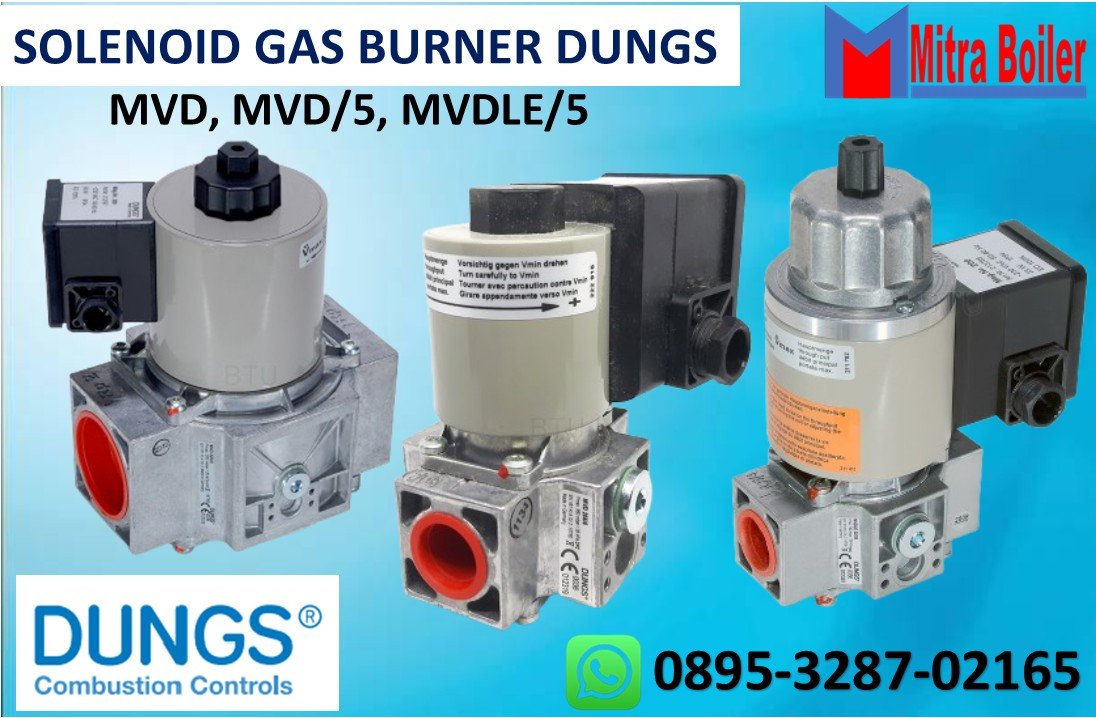

JUAL SOLENOID VALVE GAS DUNGS MVD, MVD/5, MVDLE/5
Solenoid Valve Gas Merk Dungs MVD, MVD/5, MVDLE/5 Adalah Katup solenoid pengaman satu tahap dengan Merk Dungs Germany. pada burner berfungsi untuk membuka keluaran bahan bakar gas dalam satu tahap.
Tipe :
- MVD 203/5
- MVD 205/5
- MVD 210/5
- MVD 215/5
- MVD 220/5
- MVD 505/5
- MVD 515/5
- MVD 525/5
- MVDLE 205/5
- MVDLE 215/5
- MVDLE 520/5
- MVD 2040/5
- MVDLE 2050/5
- VDLE 5040/5
DATA TEKNIS SOLENOID VALVE GAS DUNGS MVD, MVD/5, MVDLE/5
Katup solenoid pengaman DUNGS MVD, MVD/5, MVDLE/5 adalah katup penutup otomatis satu tahap sesuai EN 161 untuk kompor gas dan peralatan gas.
- Maks. Tekanan operasi hingga 200, 360 atau 500 mbar (20, 36 atau 50 kPa)
- biasanya tertutup
- MVD: pembukaan cepat
- MVDLE: pembukaan lambat dengan langkah cepat yang dapat disesuaikan untuk volume gas awal
- Volume utama dapat disesuaikan (MVD/MVDLE)
- Solenoid DC, pengkabelan penyearah dengan peredam interferensi radio di kotak terminal dengan sambungan sekrup PG
- Kontak sinyal posisi tertutup yang dapat dipasang untuk memantau posisi tertutup katup (…/5)
- Ulir pipa sesuai ISO 7/1
- Sambungan flensa sesuai DIN EN 1092-1
- Fungsi andal, kokoh, dan bebas perawatan
- Sesuai permintaan, desain tanpa logam non-ferrous
APLIKASI SOLENOID VALVE GAS DUNGS MVD, MVD/5, MVDLE/5
Katup solenoid digunakan untuk mengamankan, membatasi, mematikan, dan melepaskan pasokan gas ke kompor gas dan peralatan gas. Katup solenoid pengaman DUNGS MV… cocok untuk gas golongan 1, 2, 3 dan media gas netral lainnya.
Sertifikat pengujian tipe EU sesuai dengan:
• Peraturan Peralatan Gas EU
• Arahan Peralatan Tekanan EU
Persetujuan di negara-negara konsumen gas penting lainnya.
Desain khusus untuk pasar Amerika Utara
dengan registrasi UL, FM dan CSA.

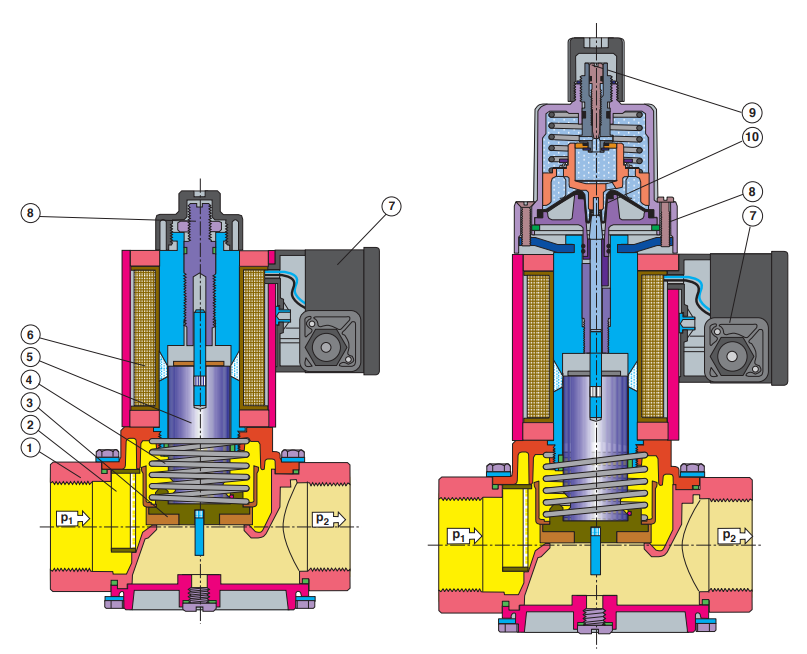

DESKRIPSI SOLENOID VALVE GAS DUNGS MVD, MVD/5, MVDLE/5
1. Rumah
2. Saringan
3. Pelat katup
4. Pegas penutup
5. Armatur
6. Kumparan solenoida
7. Sambungan listrik
Pengaturan
8. Volume utama
9. Langkah cepat
10. Rem hidrolik
| Model | Deskripsi |
|---|---|
| MV/5 | * Katup solenoid satu tahap, normal tertutup (normally closed), buka cepat, tutup cepat. |
| MVD/5 | * Katup solenoid satu tahap, normal tertutup, buka cepat, tutup cepat, pembatasan volume gas mengalir secara manual dengan menyesuaikan volume utama. |
| MVDLE/5 | * Katup solenoid satu tahap, normal tertutup, buka lambat, tutup cepat. Penyesuaian waktu buka dengan rentang langkah cepat (fast stroke). Penyesuaian volume utama. |
| Fitur | Spesifikasi |
|---|---|
| Diameter Nominal | * Ulir pipa (ISO 7/1, Rp): 3/8, 1/2, 3/4, 1, 1 1/2, 2, 2 1/2 Flensa (PN 16, DIN EN 1092-1): DN 10 – DN 150 |
| Tekanan Operasi Maks. | * Hingga 200 mbar (20 kPa), 360 mbar (36 kPa), atau 500 mbar (50 kPa) |
| Waktu Tutup | * < 1 detik |
| Waktu Buka | * < 1 detik; untuk MVDLE sekitar 20 detik pada suhu 20 °C (tanpa fast stroke) |
| Langkah Cepat (Fast Stroke) | * Dapat disesuaikan (adjustable) |
| Penyesuaian Volume Utama | * Dapat disetel manual pada model MVD dan MVDLE |
| Bahan Bagian Pembawa Gas | * Perumahan (Housing): aluminium, baja, kuningan. Segel: berbasis NBR. |
| Tegangan / Frekuensi | * 230 V AC (+10% -15%); 50-60 Hz (voltase lain tersedia berdasarkan permintaan) |
| Durasi Penyalaan | * 100% |
| Tingkat Perlindungan | * IP 54 (IP 65 berdasarkan permintaan) |
| Koneksi Listrik | * Terminal sekrup via kabel gland PG 11; Koneksi steker DIN 175 0301-803 |
| Laju Perpindahan | * MVD: maks. 1000/jam; MVDLE: maks. 100/jam (tipe besar maks. 20/jam) |
| Penyaring Kotoran | * Saringan terpasang, lebar jaring 1 mm |
| Suhu Sekitar | * -15 °C hingga +60 °C |
| Posisi Pemasangan | * Solenoid dari posisi tegak vertikal hingga berbaring horizontal |
Tabel Spesifikasi Katup Solenoid DUNGS
| Tipe |
(mbar)
|
DN/Rp (Ukuran) | Waktu Buka | Berat (kg) |
|---|---|---|---|---|
| MVD 203/5 | 360 | Rp 3/8 | < 1 s | 0,85 |
| MVD 205/5 | 360 | Rp 1/2 | < 1 s | 1,00 |
| MVD 210/5 | 360 | Rp 1 | < 1 s | 2,45 |
| MVD 215/5 | 360 | Rp 1 1/2 | < 1 s | 5,40 |
| MVD 220/5 | 200 | Rp 2 | < 1 s | 5,90 |
| MVD 505/5 | 500 | Rp 1/2 | < 1 s | 1,00 |
| MVD 515/5 | 500 | Rp 1 1/2 | < 1 s | 5,40 |
| MVD 525/5 | 500 | Rp 2 1/2 | < 1 s | 14,50 |
| MVDLE 205/5 | 360 | Rp 1/2 | ± 20 s | 1,10 |
| MVDLE 215/5 | 360 | Rp 1 1/2 | ± 20 s | 5,50 |
| MVDLE 520/5 | 500 | Rp 2 | ± 20 s | 10,00* |
| MVD 2040/5 | 360 | DN 40 | < 1 s | 7,00 |
| MVD 2100/5 | 200 | DN 100 | < 1 s | 31,00 |
| MVDLE 2050/5 | 200 | DN 50 | ± 20 s | 7,50 |
| MVDLE 5040/5 | 500 | DN 40 | ± 20 s | 7,00 |
- P Max : Tekanan operasi maksimum dalam milibar.
- DN/Rp: Diameter nominal atau ukuran ulir pipa.
- Waktu Buka: Kecepatan katup terbuka (s = detik). Tipe MVDLE memiliki fitur buka lambat (slow opening).
- Dimensi: Detail ukuran fisik (a, b, c, d, e, f) tersedia dalam satuan mm pada gambar asli untuk keperluan instalasi ruang.
