Burner Baite BTN 120LR Adalah Pembakar Minyak Ringan Dua Tingkat Pembakar minyak ringan satu atau dua tahap (hidup/mati) yang dirancang untuk aplikasi industri kompak yang membutuhkan atomisasi presisi, pengaturan hidraulik, dan perawatan mudah. Desainnya, yang menampilkan nosel bertekanan tinggi, sambungan berengsel, dan cakram deflektor, memungkinkan kontrol pembakaran yang efisien.
-
BURNER BAITE BTN 120LR TWO STAGE LIGHT OIL
JUAL BURNER BAITE BTN 120LR TWO STAGE LIGHT OIL
Burner Baite BTN 120LR Adalah Pembakar Minyak Ringan Dua Tingkat Pembakar minyak ringan satu atau dua tahap (hidup/mati) yang dirancang untuk aplikasi industri kompak yang membutuhkan atomisasi presisi, pengaturan hidraulik, dan perawatan mudah. Desainnya, yang menampilkan nosel bertekanan tinggi, sambungan berengsel, dan cakram deflektor, memungkinkan kontrol pembakaran yang efisien.
- Pembakar minyak ringan.
- Operasi dua tahap (api tinggi/rendah).
- Atomisasi mekanik tekanan tinggi dari bahan bakar menggunakan nosel.
- Kemampuan untuk mendapatkan nilai pembakaran yang optimal dengan mengatur udara pembakaran dan ledakan-pipa.
- Koneksi berengsel, autonatie open comtrol, perawatannya nyaman.
- Pengaturan aliran udara untuk tahap pertama dan kedua dengan cara hidrolik pengatur.
- Ini mengadaptasi satu flensa dan bantalan berinsulasi tahan panas untuk dihubungkan ketel.
- Asupan udara pembakaran dengan perangkat penyesuaian aliran udara.
- Inlet udara burner menggunakan desain redaman suara.
- Pipa ledakan yang dapat disesuaikan dengan nosel baja tahan karat dan cakram deflektor baja.
- Motor tiga fase menggerakkan kipas dan pompa.
- Pemeriksaan keberadaan api dengan photoresistance.
- Peringkat perlindungan tanaman listrik Ip40
SPESIFIKASI BURNER BAITE BTN 120LR

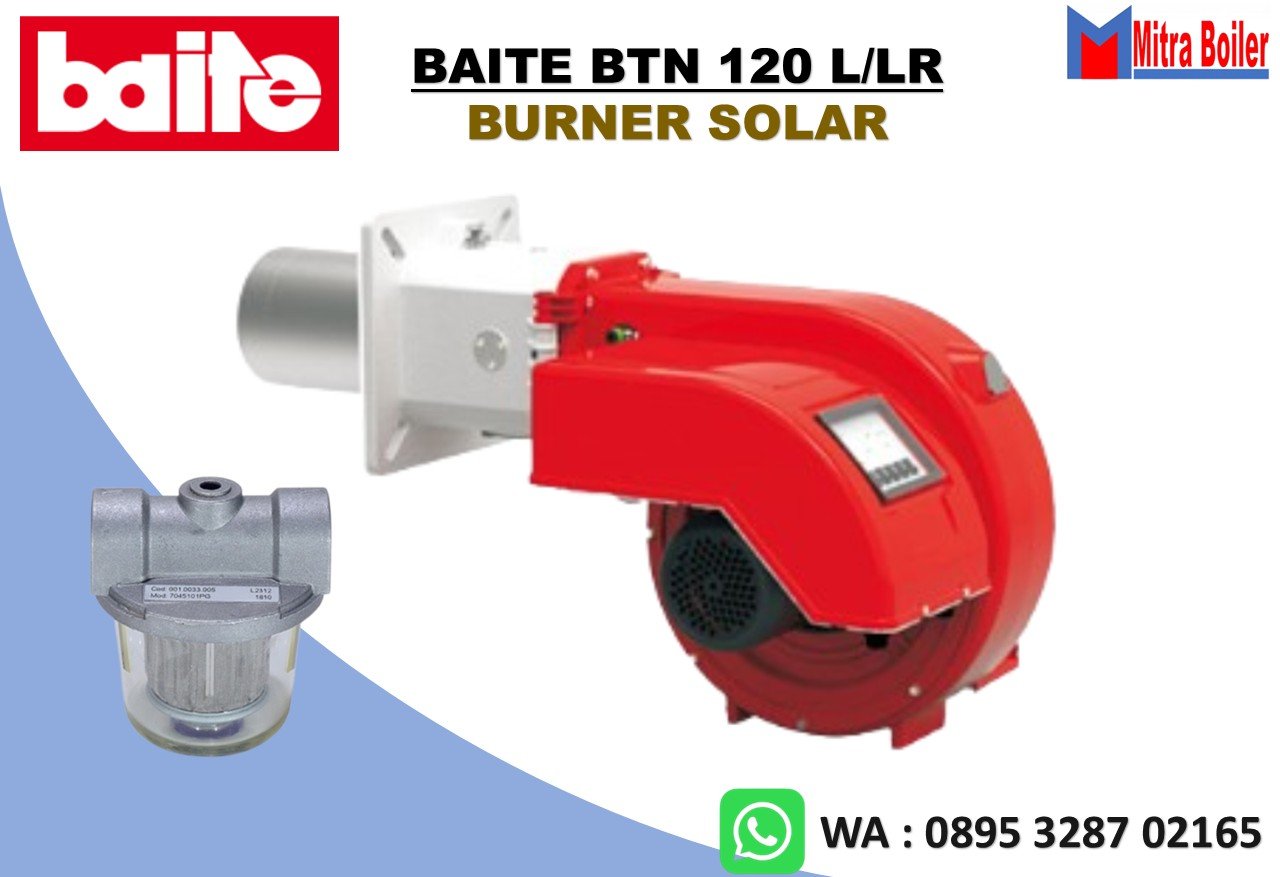

JUAL OIL BURNER BAITE BTN 120 L-LR SINGLE STAGE DAN TWO STAGE
No Parameter Spesifikasi MODEL : BAITE BTN120LR 1 Rentang Output 356 – 1.186 kW 2 Tegangan Pasokan 380 V, 50 Hz (3-Phase) 3 Daya Motor 1,5 kW 4 Dimensi Kemasan (P × L × T) 1.010 × 905 × 760 mm 5 Berat Bersih 76,5 kg 6 Atomisasi Bahan Bakar Mekanis tekanan tinggi via nozzle 7 Pembakaran Optimal Pengaturan udara + blast-pipe 8 Koneksi ke Boiler Flange berinsulasi + hinged connection 9 Aliran Udara Regulator hidrolik dua tahap 10 Motor Operasional Tiga-fase (kipas & pompa) 11 Deteksi Nyala Api Photoresistor 12 Proteksi Elektrikal IP40 13 Perawatan Head atomisasi dapat dilepas untuk servis CARA KERJA BURNER BAITE BTN 120LR
Cara kerja Burner Baite BTN 120LR didasarkan pada sistem Dua Tahap Pembakaran (Two-Stage / High-Low Fire).X Burner industri monoblok buatan Zhejiang Baite Burners asal China ini dirancang khusus untuk bahan bakar Light Oil / Solar / Diesel dengan kapasitas termal masif berkisar antara 356 hingga 1186 kW (laju konsumsi bahan bakar masif untuk menyuplai mesin skala besar seperti thermal oil heater kapasitas 1.000.000 Kcal atau steam boiler).Sistem pengabutan minyak pada tipe BTN 120LR mengandalkan metode atomisasi mekanis bertekanan tinggi menggunakan kombinasi pompa minyak dan dual nozzles (dua nosel). Pengaturan pasokan udaranya dikendalikan secara dinamis menggunakan regulator hidrolik otomatis (hydraulic air flow regulator). Burner akan menyala pertama kali pada api kecil (Tahap 1 / Low Fire), kemudian secara otomatis berakselerasi ke api besar (Tahap 2 / High Fire) sesuai dengan fluktuasi beban panas mesin.Berikut penjelasan detail mengenai fungsi komponen penunjang utama beserta tahapan alur otomatis siklus kerjanya:1. Komponen Utama & Sistem Regulasi Industri- Motor Listrik 3-Phase (1.5 kW): Motor listrik tiga fase berdaya besar (380 V) yang bertugas memutar kipas blower internal sekaligus memutar poros pompa solar bertekanan tinggi secara linear.
- High-Pressure Fuel Pump: Pompa roda gigi solar industri yang bertugas menghisap solar dari tangki harian dan menaikkan tekanannya (biasanya disetel stabil di kisaran 10–14 bar) agar siap dikabutkan secara mekanis.
- Dual-Nozzle Assembly (Dua Nosel): Dudukan pipa minyak yang dilengkapi dua buah nosel terpisah. Nosel pertama bekerja untuk menciptakan api kecil (Tahap 1), sedangkan nosel kedua akan menyembur bersamaan dengan nosel pertama untuk memancarkan kekuatan api penuh (Tahap 2).
- Hydraulic Air Regulator: Perangkat aktuator hidrolik otomatis yang memanfaatkan tekanan minyak dari pompa untuk menarik peredam udara (air damper) ke posisi bukaan yang tepat saat burner berpindah tingkat api.
- Adjustable Blast-Pipe & Steel Deflector Disc: Pipa ledak pembakaran baja tahan karat yang dapat disetel posisinya secara manual untuk mengoptimalkan geometri api dan efisiensi pembakaran di dalam ruang bakar.
- Photoresistor (Sensor Photocell): Sensor mata kucing peka cahaya yang bertugas mendeteksi keberadaan visual nyala api solar sebagai sistem proteksi keselamatan.
- Microprocessor Control Box: Otak digital otomatis yang memprogram waktu (timing) sirkuit kelistrikan dan mengendalikan sirkuit pengaman keselamatan burner.
2. Urutan Alur Kerja Siklus Pembakaran (Otomatis)Setiap kali modul pengontrol suhu eksternal mendeteksi kebutuhan panas pada mesin (heat demand), rangkaian urutan program otomatis pada burner akan berjalan sebagai berikut:Tahap 1: Pra-Purging (Pembersihan Ruang Bakar)- Motor listrik 3-fase (1.5 kW) mendapat pasokan daya dan berputar kencang memutar kipas serta pompa.
- Regulator hidrolik membuka peredam udara (air damper) ke level maksimum 100%. Kipas blower mengembuskan volume udara segar bertekanan tinggi ke dalam ruang bakar selama belasan detik (pra-purging).
- Tahap ini sangat penting untuk menyapu seluruh residu gas sisa pembakaran sebelumnya demi mencegah risiko ledakan awal (backfire). Pompa minyak ikut berputar membangun tekanan minyak, tetapi solar belum menyembur karena kedua katup solenoid masih menutup rapat.
Tahap 2: Kondisi Siap Pengapian (Ignition Standby)- Setelah fase purging selesai, pengatur hidrolik (hydraulic regulator) menarik kembali peredam udara ke tingkat bukaan minimum yang disesuaikan untuk penyalaan awal (Tahap 1 / api kecil).
- Transformator pengapian menyala dan menyalurkan arus tegangan tinggi ke ujung elektroda untuk menciptakan percikan busur listrik statis yang kuat tepat di depan cakram pembakaran (deflector disc).
Tahap 3: Pemantikan & Pembentukan Api Kecil (Tahap 1 / Low Fire)- Control box mengirimkan arus kelistrikan untuk membuka Katup Solenoid Pertama. Solar bertekanan tinggi menyembur hanya melewati Nosel Pertama dalam bentuk partikel kabut super halus.
- Kabut minyak langsung menyambar percikan listrik statis elektroda dan membentuk kobaran api kecil pertama (Low Fire dengan kapasitas minimum sekitar 356 kW).
Tahap 4: Supervisi & Proteksi Keselamatan Api- Setelah jendela waktu pengapian awal selesai, trafo pemantik berhenti memercikkan listrik. Tugas pengawasan dialihkan penuh ke sensor photoresistor.
- Sensor peka cahaya ini harus membaca visual api yang konstan. Jika api gagal menyala atau padam mendadak akibat solar kotor atau saluran minyak masuk angin, sensor tidak mendeteksi cahaya, dan control box langsung menutup katup solar serta mengunci sistem otomatis (Status Lockout / Lampu Merah Menyala) demi keselamatan pabrik
BURNER BAITE BTN 120LR TWO STAGE LIGHT OIL
Aplikasi yang direkomendasikan:
Boiler kecil, tungku industri kompak, sistem yang membutuhkan penyesuaian udara-bahan bakar yang tepat dan kemudahan perawatan.KATALOG : BTN 85/120/150LR
