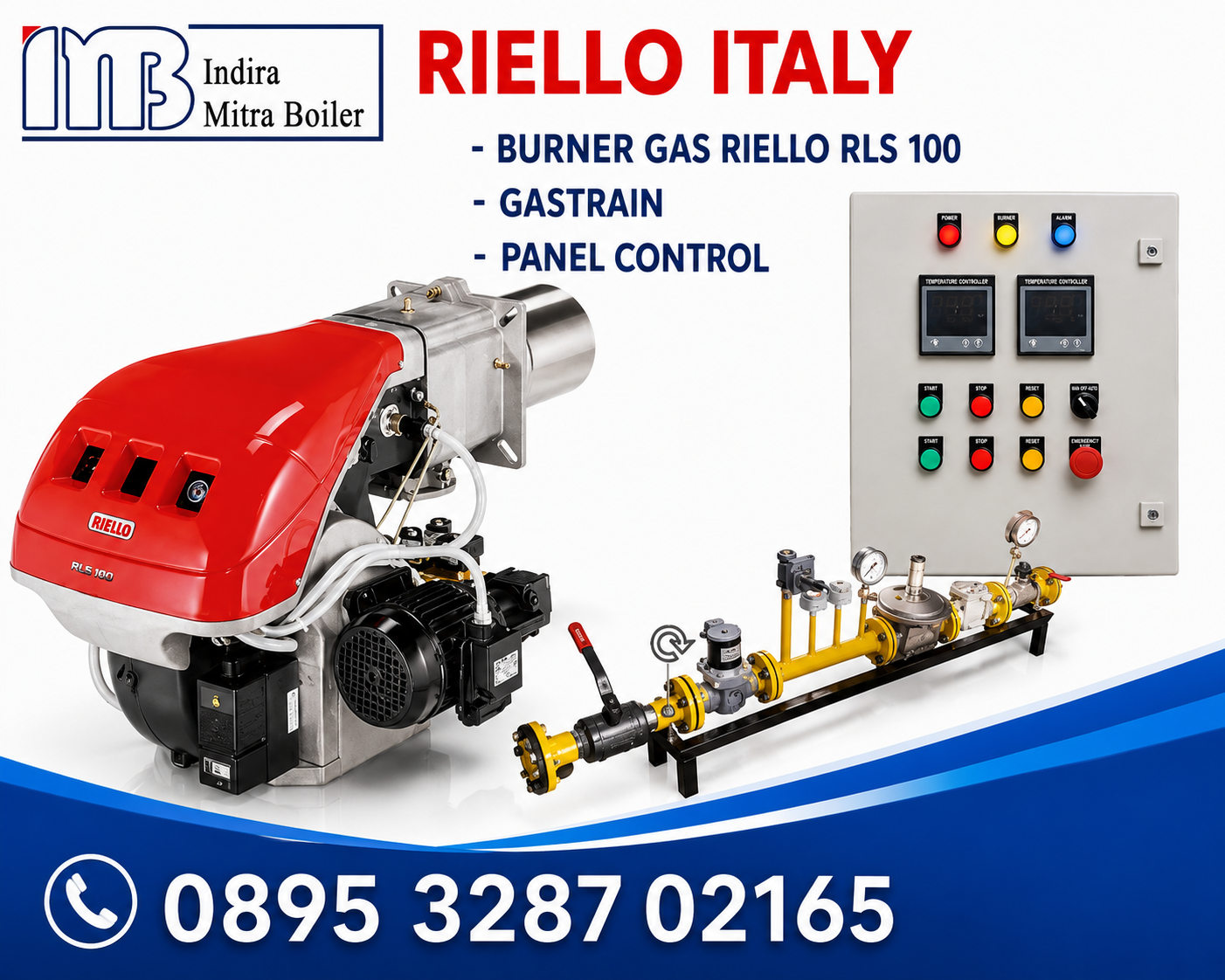

BURNER DUAL FUEL RIELLO RLS 100 + PANEL TEMPERATUR CONTROL

BURNER DUAL FUEL RIELLO RLS 100 + PANEL TEMPERATUR CONTROL

• Boiler (Ketel uap kapasitas besar, air panas, atau minyak diatermik)
• Mesin Oven dan Furnace skala industri
• Mesin Incinerator (Pembakar limbah kapasitas tinggi)
• Thermal Oil Heater

SPESIFIKASI BURNER RIELLO RLS 100

Spesifikasi Utama (Kapasitas & Performa)

• Kapasitas Thermal / Output: 349 kW hingga 1.163 kW.
• Kapasitas Kalori: ± 300.000 – 1.000.000 Kcal/jam (Bisa mencapai 600.000 Kcal/jam pada tahap awal).
• Sistem Operasi: Two Stage (Dua Tahap / Api Rendah & Api Tinggi).
• Sistem Bahan Bakar (Dual Fuel):
  • Gas: LPG atau Natural Gas (Gas Alam).
  • Minyak: Solar / Light Oil.

Data Konsumsi & Aliran Bahan Bakar

• Konsumsi Bahan Bakar Solar: 30 hingga 99 kg/jam (Setara dengan ± 30 – 100 Liter/jam).
• Konsumsi Bahan Bakar Gas: 14 hingga 45 Nm³/jam (Sesuai dengan nilai kalori gas).
• Rasio Modulasi Maksimum: 2 : 1.

Data Elektrikal & Komponen

• Tegangan Listrik (Power Supply): 3 Phase / 50 Hz / 230–400 V (Toleransi ±10%).
• Sistem Kontrol Api: Menggunakan panel elektronik terintegrasi (LED Status Panel) untuk diagnostik operasional dan indikasi masalah (troubleshooting).
• Servomotor: Tipe IKS 210 – 08 dengan Run Time 5 detik.
• Fitur Peredam Suara: Dilengkapi material kedap suara (sound deadening) di sirkuit hisap udara dan kipas dengan bilah kurva terbalik (reverse curve blades) untuk menekan emisi bising industri.

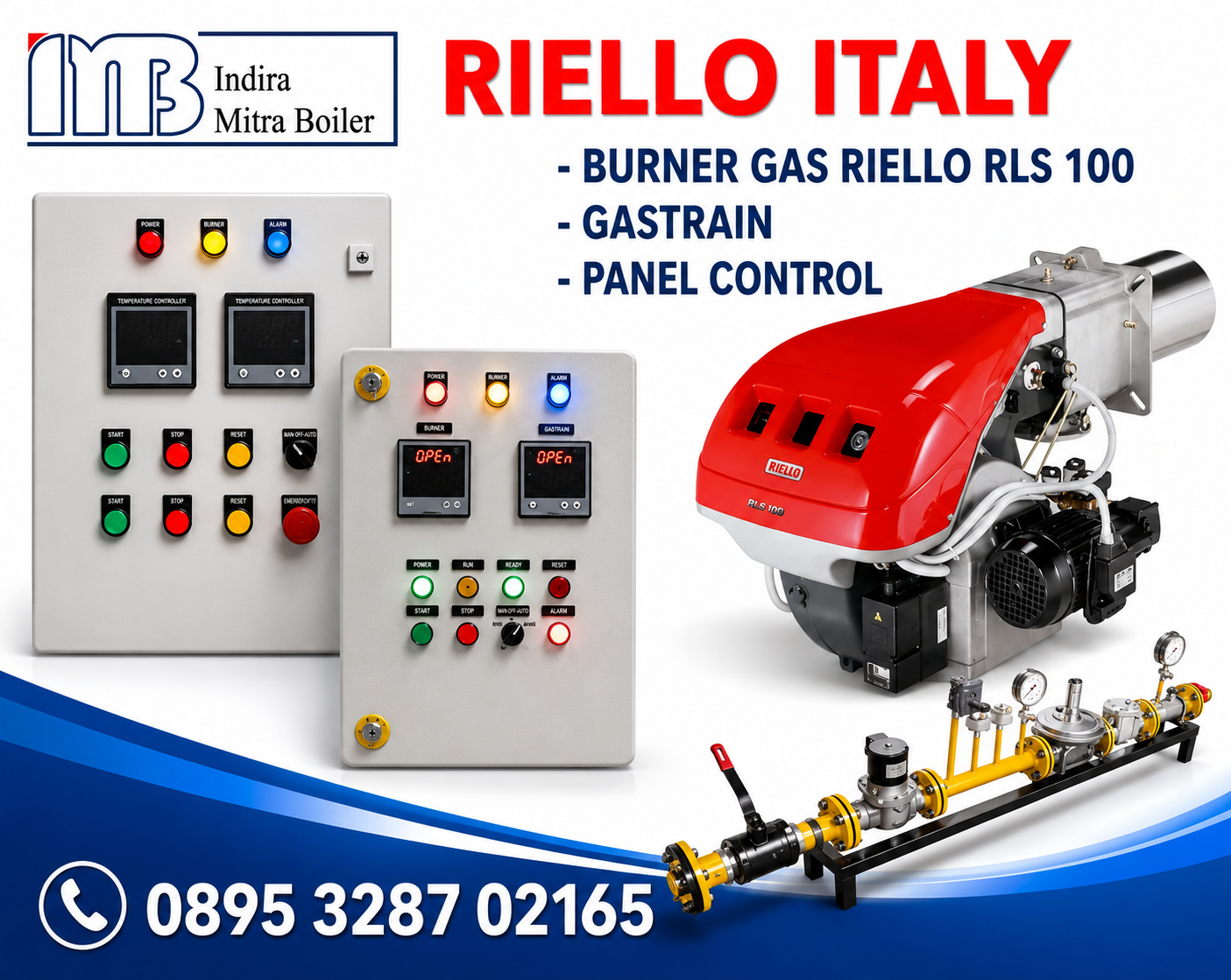

PANEL TEMPERATURE CONTROL BURNER RIELLO RLS 100

Panel Temperature Control Burner Riello RLS 100 merujuk pada sistem kontrol suhu otomatis yang mengatur transisi dua tahap api (Two-Stage / High-Low) berdasarkan batas termal yang dibaca oleh sensor atau termostat pada media (boiler, oven, atau thermal oil).

Secara bawaan pabrik pabrikan Riello Italy, burner ini dilengkapi dengan panel kontrol internal terintegrasi (LED Status Panel) untuk diagnostik, namun untuk pengaturan suhu media industri, ia harus dihubungkan dengan panel kontrol suhu eksternal.

Berikut adalah spesifikasi, komponen, dan cara kerja panel temperatur kontrol pada Riello RLS 100:

Komponen Utama Panel Temperatur Kontrol

• Digital Temperature Controller (Thermostat): Menggunakan kontroler digital industri (seperti merek Autonics, Shimaden, atau Omron) yang diprogram dengan nilai batas suhu atas dan bawah.
• Sensor Suhu (Thermocouple / RTD): Menggunakan sensor tipe PT100 atau K-Type yang ditanam pada pipa oli (thermal oil), air panas (boiler), atau ruang bakar (oven/furnace).
• Dual-Stage Thermostat Relay (TR): Relai yang memicu perpindahan kontak listrik antara soket Stage 1 (Api Kecil) dan Stage 2 (Api Besar).

Logika & Cara Kerja Kontrol Suhu (Two-Stage)

Burner RLS 100 bekerja dengan metode High-Low-Off untuk menjaga kestabilan suhu industri secara efisien:

1. Fase Start (Kondisi Dingin): Ketika suhu media jauh di bawah set point (target), burner menyala dan langsung berpindah dari Api Rendah (Tahap 1) ke Api Tinggi (Tahap 2 / Kapasitas Maksimal mencapai 1.163 kW) untuk mempercepat pemanasan.
2. Fase Mendekati Target: Saat suhu media mendekati batas suhu ideal (misal: kurang 5°C dari target), panel kontrol memutus kontak Stage 2. Servomotor otomatis menutup sebagian katup gas/udara dan beralih kembali ke Api Rendah (Tahap 1) untuk menghemat bahan bakar.
3. Fase Overheating / Suhu Tercapai: Jika suhu tetap naik hingga melewati batas maksimum amannya, panel akan mengirim sinyal putus total ke sistem kontrol keselamatan utama (Control Box) untuk mematikan burner (Off) demi keselamatan unit.

Integrasi Elektrikal dengan Burner RLS 100

• Koneksi Soket: Sinyal kontrol suhu dari panel eksternal dihubungkan ke blok terminal internal burner melalui integrasi sirkuit Termostat Tahap 1 (TR1) dan Termostat Tahap 2 (TR2).
• Sistem Keamanan Berlapis (Safety Interlock): Panel kontrol suhu wajib dipasang seri dengan sakelar pengaman lain seperti High Temperature Limit Switch (mekanis manual reset) dan Low Water Cut-Off (jika dipasang pada boiler uap). Ini menjamin burner langsung terkunci mati (lockout) jika temperatur melonjak tak terkendali di luar batas kontroler digital

PT. INDIR A MITRA BOILER
