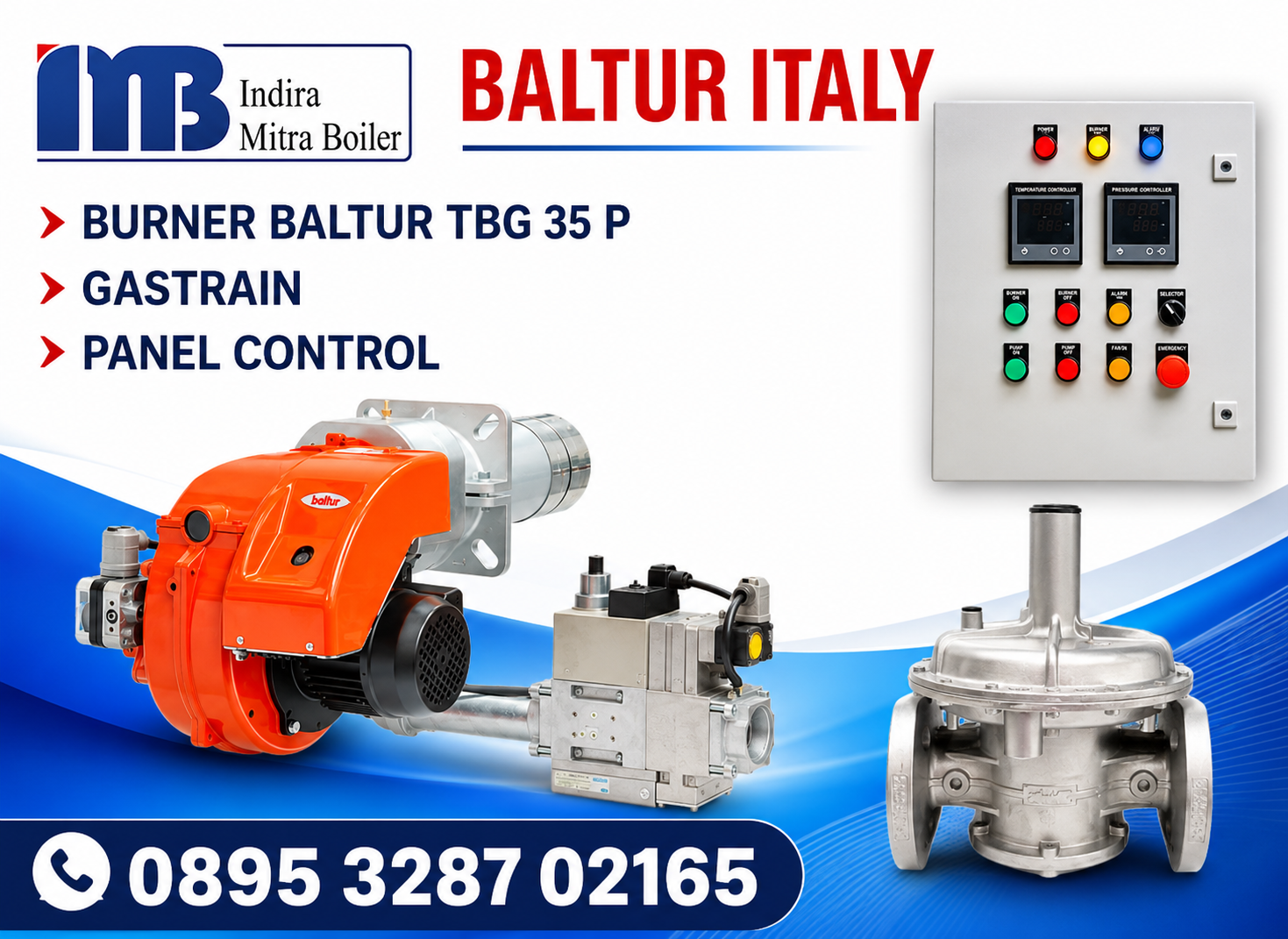

BURNER GAS BALTUR TBG 35 P + GASTRAIN & PANEL CONTROL
BURNER GAS BALTUR TBG 35 P + GASTRAIN & PANEL CONTROL
-
BURNER GAS BALTUR TBG 35 P + GASTRAIN & PANEL CONTROL
Burner Baltur TBG 35 P merupakan salah satu model andalan di dalam lini seri gas burner milik Baltur. Burner ini mengusung sistem Single Fuel Gas (Gas LPG atau Natural Gas / LNG / PGN) dengan Kapasitas Thermal / Output: 80 kW hingga 410 kW (Setara dengan ± 68.800 – 352.600 Kcal/jam). Beroperasi secara Two Stage (Dua Tahap) menggunakan sistem aktuasi servomotor elektrik, burner ini dirancang dengan struktur bodi monoblok yang kompak serta material tangguh guna menjamin stabilitas pembakaran dan ketahanan terhadap tekanan termal ruang bakar.Burner tipe TBG 35 P ini sangat andal untuk kebutuhan industri skala kecil hingga menengah dengan efisiensi emisi yang sangat ramah lingkungan (Low NOx Class 3 sesuai standar EN676), seperti:- Boiler (Ketel uap kapasitas menengah, air panas, atau ketel minyak diatermik)
- Mesin Oven dan Furnace pengering skala industri makanan atau manufaktur
- Aplikasi Proses Termal yang membutuhkan suplai panas stabil dengan emisi gas buang rendah
SPESIFIKASI BURNER BALTUR TBG 35 P
Spesifikasi Keterangan Output Daya (kW) 80 kW hingga 410 kW Output Daya (Kcal/jam) ± 68.800 hingga 352.600 Kcal/jam Pembagian Tahap (Stage) Tahap 1 (Api Rendah) Diatur manual/mekanis pada batas minimum kapasitas kerja (~80 kW). Tahap 2 (Api Tinggi) Diatur hingga batas maksimum laju pembakaran (~410 kW). Rasio Pembakaran Dua tahap (Two-stage execution) melalui pengaturan katup udara otomatis. Parameter Bahan Bakar & Konsumsi Gas- Jenis Gas Kompatibel: Gas Alam (Natural Gas / LNG / PGN / CNG) dan LPG.
- Konsumsi Gas Alam (G20): ± 8 hingga 41 Nm3/jam) (Berdasarkan nilai kalori gas alam).
- Konsumsi Gas LPG: ± 3,1 hingga 15,9 Nm3/jam}\) (Berdasarkan nilai kalori LPG).
- Tekanan Gas Masuk Maksimum: Hingga 360 mbar (Pada regulator tekanan gas train).
Data Elektrikal & Komponen Elektronik- Sistem Kontrol (Control Box): Menggunakan kontrol otomatis standar Baltur / sirkuit mikroprosesor terintegrasi (Sesuai EN298).
- Tipe Servomotor: Servomotor elektrik bawaan untuk sinkronisasi posisi damper udara pembakaran.
- Detektor Api: Menggunakan Sensor Ionisasi (Ionisation Electrode / Probe).
- Tegangan Listrik Utama: 1-Phase / 50 Hz / 230 Volt pm 10%
- Daya Motor Kipas (Blower): 0,37 kW dengan kecepatan motor 2760 Rpm.
- Total Konsumsi Daya Elektrikal: ± 0,54 kW.
- Tingkat Perlindungan: IP 40 (Sistem kelistrikan terlindungi boks penutup).
GASTRAIN BURNER BALTUR TBG 35 P
Sistem Gas Train (Rangkaian Katup Gas)- Gas train pada Baltur TBG 35 P berfungsi untuk mengatur regulasi tekanan dan memastikan suplai gas ke burner berjalan dengan tingkat keamanan tinggi sesuai regulasi EN676. Sistem ini dapat dikonfigurasi dalam dua opsi:
-
- Tipe Kompak (Monoblock / Multibloc): Rangkaian katup, filter, dan regulator menyatu erat menghemat ruang.
- Tipe Modul Terpisah (Composed): Setiap komponen dirakit berurutan menggunakan adaptor flensa khusus untuk menyesuaikan kondisi pipa lapangan.
Komponen utama pada rangkaian Gas Train:- Katup Manual (Manual Valve): Katup bola pemutus manual aliran gas utama sebelum masuk sistem.
- Anti-Vibration Joint: Meredam rambatan getaran dari pipa suplai agar sambungan ulir/flensa tidak bocor.
- Filter Gas & Regulator Tekanan: Menyaring partikel kotoran mikro dan menstabilkan fluktuasi tekanan gas masuk.
- Safety & Main Working Solenoid Valves: Katup elektromagnetik otomatis (slow opening atau fast opening) untuk buka/tutup aliran gas tahap 1 dan tahap 2.
- Minimum Gas Pressure Switch: Pengaman otomatis yang langsung memutus sirkuit pembakaran jika suplai tekanan gas drop di bawah batas aman.
- Valve Tightness Control (Optional Kit): Perangkat tambahan opsional untuk mendeteksi potensi kebocoran sela katup selenoid sebelum proses penyalaan dimulai.

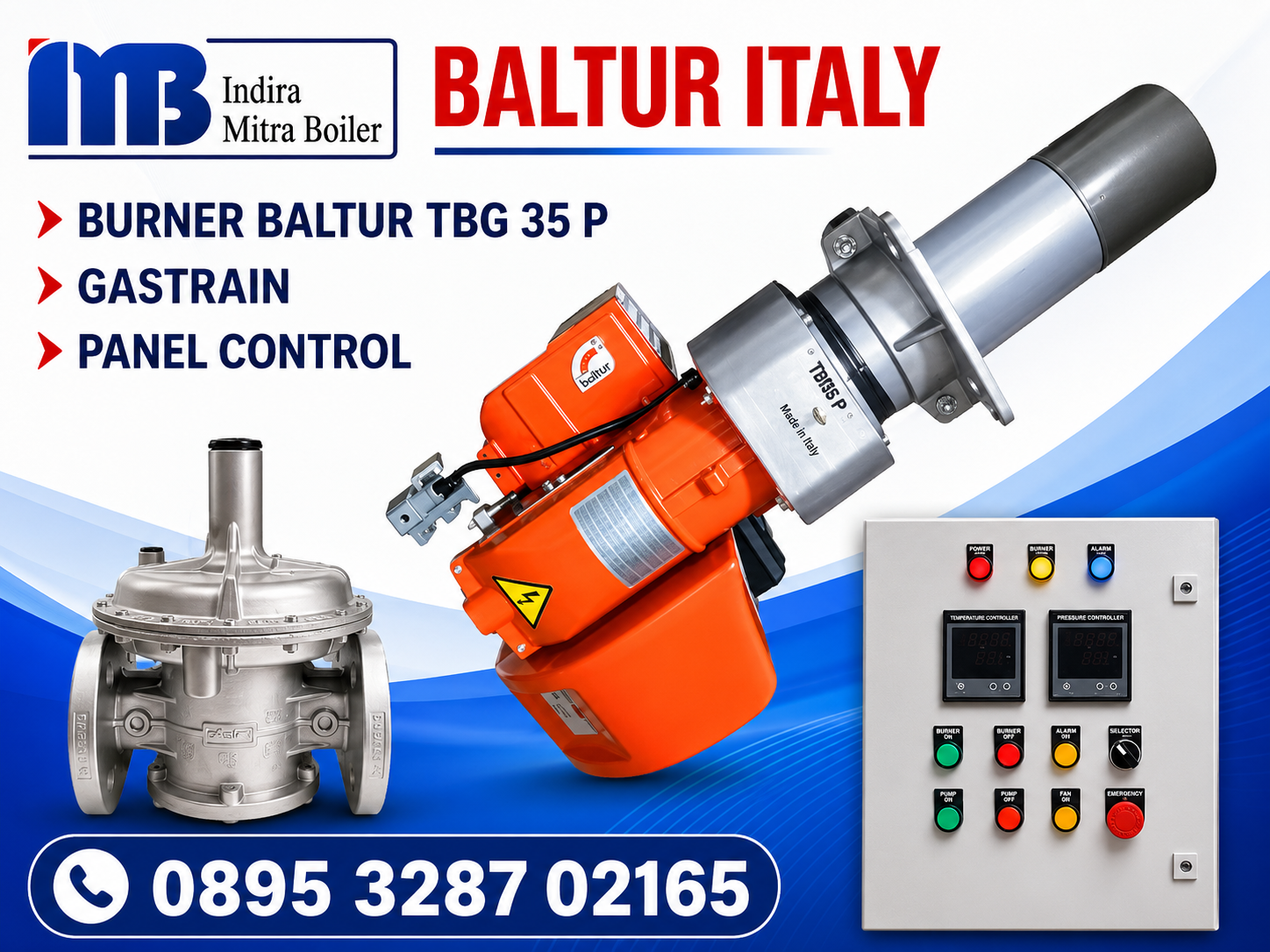

PANEL TEMPERATURE CONTROL BURNER BALTUR TBG 35 P
PANEL TEMPERATURE CONTROL BURNER BALTUR TBG 35 P
Panel Temperature Control untuk burner Baltur TBG 35 P adalah sistem panel otomatis eksternal yang dirancang untuk mengendalikan pembakaran dua tahap (two-stage) burner agar merespons perubahan beban suhu pada boiler atau oven secara efektif. Panel ini mengarahkan perintah pindah sirkuit dari posisi api kecil (low fire) ke api besar (high fire) atau sebaliknya tanpa fluktuasi berlebih.Komponen Utama Panel KontrolPanel ini dirakit dalam sebuah boks panel standar proteksi tinggi (IP55/IP65) yang terdiri dari komponen berikut:- Digital Temperature/Pressure Controller: Pengontrol digital (merek seperti Omron atau Autonics) dengan fitur dual output/relay contacts untuk memerintahkan perpindahan tahap pembakaran (Stage 1 / Stage 2).
- Temperature Sensor (RTD/Thermocouple): Sensor suhu Pt100 atau Thermocouple Tipe K yang membaca nilai panas aktual media secara real-time.
- Komponen Proteksi Kelistrikan: MCB perlindungan arus pendek, relay pembantu (auxiliary relay), sekring, serta lampu indikator penanda status (Run, Stage 1 Active, Stage 2 Active, Fault/Trip).
- Tombol Darurat (Emergency Stop): Sakelar fisik darurat pemutus pasokan daya listrik instan ke burner jika terjadi malfungsi di area kerja.
Cara Kerja Sistem Kontrol Dua Tahap- Pembacaan Sensor: Sensor suhu mengirimkan data panas aktual media pemanas ke Digital Temperature Controller.
- Evaluasi Kontak Relai: Pengontrol membandingkan suhu riil dengan parameter batas (set-point) Stage 1 dan Stage 2 yang sudah Anda tentukan.
- Pengaturan Laju Api: Jika suhu masih jauh di bawah target, panel menyalakan burner langsung ke Stage 2 (Api Tinggi). Begitu suhu mendekati target, relai memerintahkan motor servo burner berputar menutup sebagian damper gas/udara untuk turun ke Stage 1 (Api Rendah) demi efisiensi energi.
- Efisiensi & Stabilitas: Jika kebutuhan panas sudah terpenuhi penuh, burner akan masuk ke mode standby (padam sementara) dan otomatis melakukan proses penyalaan ulang (purging & ignition) saat suhu menurun kembali.
Sistem Keamanan (Safety Interlock)Rangkaian panel kontrol wajib dipasang mengikat (interlock) secara seri ke sirkuit termostat/keamanan burner:- Over-temperature Limit (Manual Reset): Termostat mekanis tambahan (Safety thermostat) untuk mematikan burner secara absolut jika kontrol digital gagal membaca suhu dan melewati ambang batas berbahaya.
- Gas Pressure Interlock: Mengunci sistem dari proses start-up jika tekanan gas masuk dari rangkaian gas train terdeteksi di luar ambang batas operasi.
- Air Pressure Switch Interlock: Memastikan kipas pembakaran menghasilkan aliran udara yang cukup sebelum dan selama proses pembakaran berlangsung.
